NUOVO Software Monitoraggio INVERTER MPPSolar
FinePagina

Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 28/06/2020 11:20:08

CITAZIONE (maxsemp, 27/06/2020 14:39:26 ) Discussione.php?216150&12#MSG206

CITAZIONE (Riccardo, 27/06/2020 12:23:54 ) Discussione.php?216150&12#MSG205

...Per il float si attiva un'icona quando viene raggiunto


Non mi sono spiegato bene. Pi¨ che un allarme un segnale che avverta che durante la giornata si Ŕ raggiunta la fase float, utile in inverno, che rimanga visibile anche nei giorni succesivi. Forse Ŕ un p˛ eccessivo?


Se ti serve un controllo cosi accurato delle batterie devi usare Lucibus con il BMV712 della Victron Energy



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 28/06/2020 14:11:38

@Gianno

Domanda ma line Ŕ quivale a USB ?

Utility Solar Battery o manca questa opzione ?

Perche come noti dalla schermate quando setto Line
Non mi carica dal solare la batteira come dovrebbe
Mentre ovviamente quando Ŕ settato SBU mi carica da solare le batterie.

Poi Graficamente almeno per come la vedo io
Sarebbe piu corretto far partire una Linea dal Icona del pannelo verso la Batteria
che non dalla Lampadina verso la Batteria
Magari con scritto anche DC/DC e A di ricarica
Cosi si sa che sta lavorando il covnetirore DC/DC o quello AC/DC
Anche se li ovviamente gia lo si capisce perche la linea parte dal traliccio
alla batteria.

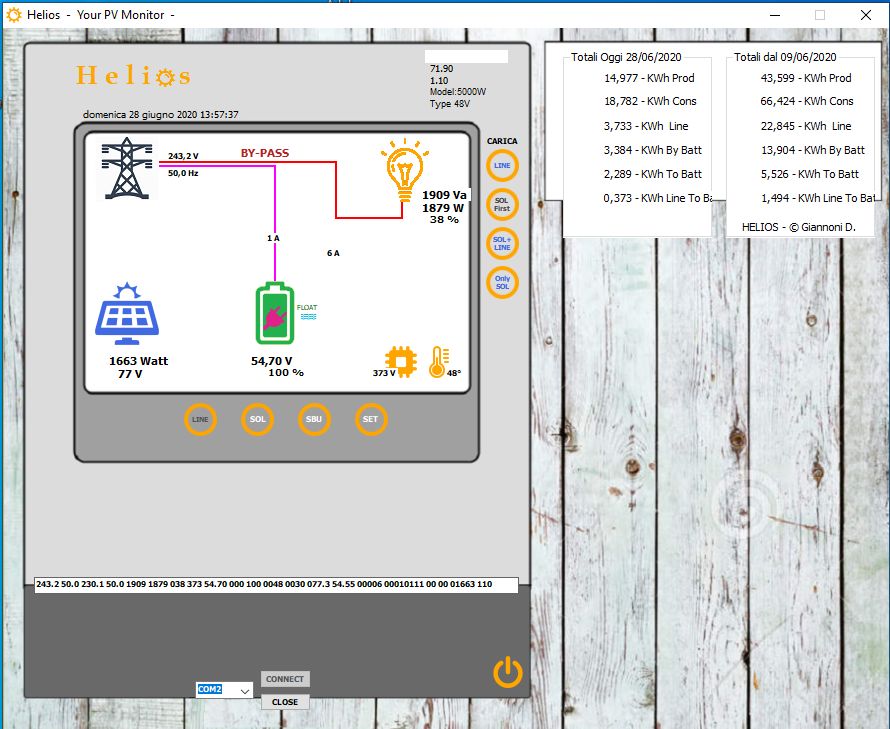

Modalita Line non carica batteria dal Sole

http://www.energialternativa.info/public/newforum/ForumEA/U/HELIOS_Savio_Line.jpg

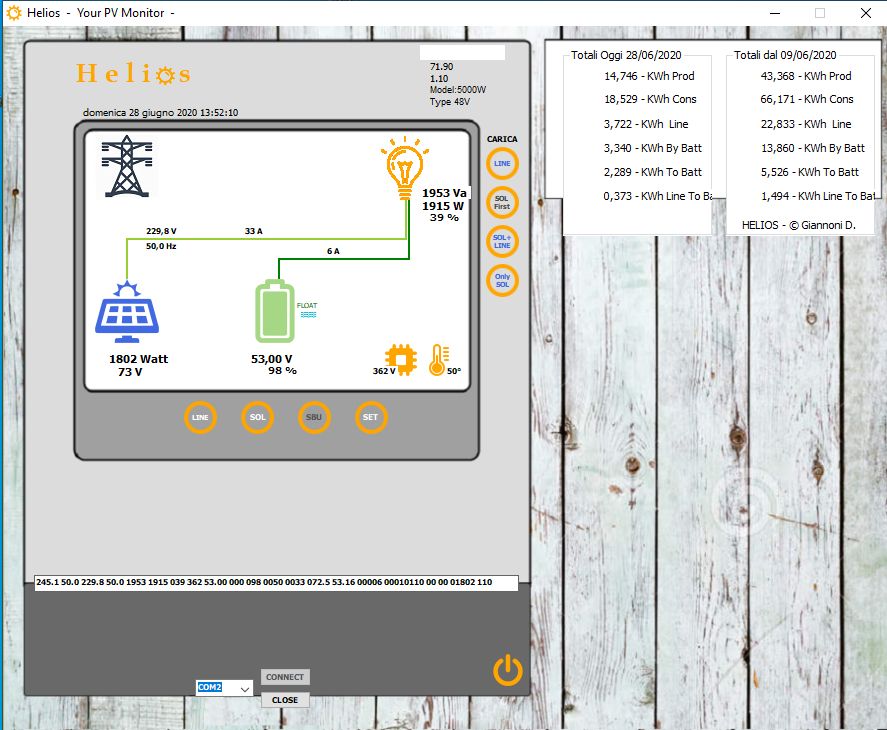

Modalita SBU OK solo la grafica Lampadina Batteria non mi convince

http://www.energialternativa.info/public/newforum/ForumEA/U/HELIOS_Savio_SBU.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 28/06/2020 14:16:13

CITAZIONE (saviothecnic, 28/06/2020 14:11:38 ) Discussione.php?216150&13#MSG210

@Gianno

Domanda ma line Ŕ quivale a USB ?



Line = Utility (linea elettrica)



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 28/06/2020 14:24:40

CITAZIONE (Gianno, 28/06/2020 14:16:13 ) Discussione.php?216150&13#MSG211


Line = Utility (linea elettrica)

Si avevo inteso che Line intendi utility o Enel

Ma non mi era chiaro se opzione Line Ŕ ByPass secco su utility
e con il solare non ci fa niente ?
Come se inverter fosse scolletato e da quello che ho capito Ŕ cosi esatto ?

Quindi non hai previsto nei settaggi sotto
Opzione LSB
Linea Solare Batteria che nel manuale inverter chiama USB

Dove praticamente il carico a valle viene prelevato dal utility o Linea come meglio vogliamo chianarla o Enel

Poi se sapete levarmi anche questo dubbio in questa opzione non ho capito se comunque inverter
fa la funzione di UPS ovvero tiene fisso e stabile uscita a 230V
passando cmq per il convertitore AC/AC

E con il solare lo usa esclusivamente per caricare la batteria e non so se poi aiuta anche utility
ma non credo venendo in opzione secondaria.

Ma interessava proprio questo che ci sia Opzione USB
Cosi alimenta i carichi da Enel carica la batteria con il sole e se per caso si ha un blackout
manca Enel ha il sole e batteria per non rimanere fermi.

Spero d'essermi spiegato bene Grazie.

Nelle Opzioni sotto ne vedo solo tre

Line quindi ByPass Secco

SOL che non ha capita cosa sarebbe S di Solare O per cosa sta e L linea

SBU che come nel manuale inverter Ŕ Solare Batteria Utility

Quindi manca Opzione LSB Linea Solare Batteria che nel manuale chiama USB Utility Solare Batteria ?



Modificato da saviothecnic - 28/06/2020, 14:42:30


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 28/06/2020 14:27:17

CITAZIONE (saviothecnic, 28/06/2020 14:24:40 ) Discussione.php?216150&13#MSG212

CITAZIONE (Gianno, 28/06/2020 14:16:13 ) Discussione.php?216150&13#MSG211

Line = Utility (linea elettrica)

A ok queindi Ŕ ByPass secco su utility e con il solare non ci fa niente ?

Quindi non hai previsto nei sttaggi sotto
Opzione LSB Linea Solare Batteria


Quei 1663 watt dei pannelli stanno andando in Batteria, sta ricaricando da Solare e da rete ( visto che in modalitÓ Utility i carichi possono essere alimentati solo da rete, Ŕ ovvio che non possono andare altrove).



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 28/06/2020 14:46:52

[quote=Gianno, 28/06/2020 14:27:17 ?Discussione.php?216150&13#MSG213]CITAZIONE (saviothecnic, 28/06/2020 14:24:40 ) Discussione.php?216150&13#MSG212

Quei 1663 watt dei pannelli stanno andando in Batteria,
sta ricaricando da Solare e da rete ( visto che in modalitÓ Utility i carichi possono essere alimentati solo da rete, Ŕ ovvio che non possono andare altrove).


A ecco ok allora Ŕ come credevo inizialmente
Line equivale a USB non Ŕ un Bypass secco "esclusione del inverter al 100%"

Pero Graficamente non Ŕ chiaro
Secondo me una Linea che va dal icona del pannello FV alla Batteria indicando anche a quandi A
sta caricando non sarebbe male
Cosi uno ha subito visavamente idea che sta In ByPass su utility e sta caricando
la batteria dal sole a X A



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 28/06/2020 14:48:04

Savio se non Ŕ un ibrido o sei in isola o in utility, non esiste un terzo modo.

USB=LSB o SUB o UTI, SOL sono solo prioritÓ d'uso dell'energia.

Se vuoi un inverter che misceli batt. util. e pannelli devi mettere un ibrido.

Ma per gli ibridi non c'Ŕ documentazione del protocollo, bisognerebbe acquistarne uno e fare sniffing sulla seriale, ma servono denari e tempo.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 28/06/2020 15:05:35

Savio mi se che si stai facendo un po' di confusione.

SOL, UTI, SBU, LSB=USB sono prioritÓ di alimentazione dei carichi

CSO, CUT, SNU, OSO, sono prioritÓ di carica

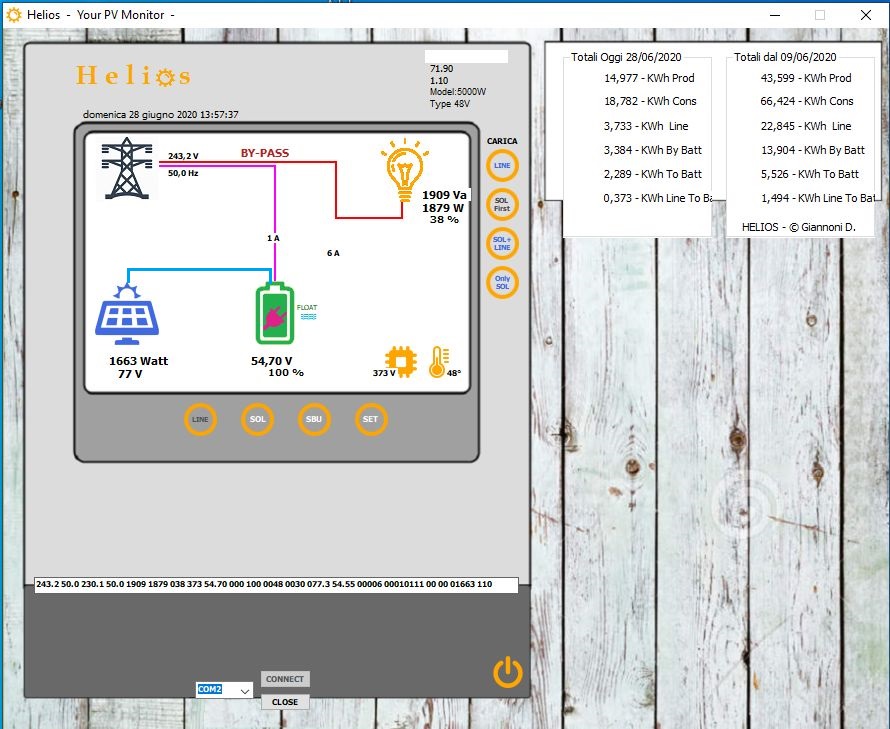

In questa immagine sei in bypass e per giunta ricarichi con Enel e hai impostato SNU, l'unica cosa che manca Ŕ una linea che vada dai pannelli, che stanno producendo 1800W destinati alle batterie tipo cosi.



Immagine Allegata: HELIOS_Savio_Line.jpg

ForumEA/U/HELIOS_Savio_Line_1.jpg



Modificato da Claudio - 28/06/2020, 15:12:29


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 28/06/2020 15:17:32

CITAZIONE (Claudio, 28/06/2020 15:05:35 ) Discussione.php?216150&13#MSG217

Savio mi se che si stai facendo un po' di confusione.

SOL, UTI, SBU, LSB=USB sono prioritÓ di alimentazione dei carichi

CSO, CUT, SNU, OSO, sono prioritÓ di carica

In questa immagine sei in bypass e per giunta ricarichi con Enel e hai impostato SNU, l'unica cosa che manca Ŕ una linea che vada dai pannelli, che stanno producendo 1800W destinati alle batterie tipo cosi.



Esatto, manca quella linea per via che non avevo messo una condizione IF/THEN che la disegnasse in quella situazione di impostazioni inverter.
E' un bug che ho giÓ corretto.
Oltre quel "6A" che si deve cancellare quando viene cancellata la linea di alimentazione da batteria.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 28/06/2020 15:25:13

Savio se alla risposta del QPIRI al bit 76 hai un 3 carichi solo da sole, se hai 2 carichi sia con Enel che con sole, prova a controllare.

QPIRI 230.0 21.7 230.0 50.0 21.7 5000 4000 48.0 48.0 42.0 57.0 55.0 2 02 040 1 2 3 6 01 0 0 50.0 0 1

Solo da sole



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



giancarlo.papale

Avatar
KiloWatt


Gruppo:Utente
Messaggi:107

Stato:



Inviato il: 28/06/2020 20:29:37

Ciao salve a tutti io o un inverter 48v ED50MPII V2 , dopo installato il programma e riavviato il pc e apro il programma mi dice che non Ŕ collegato nessuna porta . Come devo procedere ? . Grazie



---------------
Inverter SP24 Primo Axpert MAX 8000-48
14 Panelli 4650 watt
batterie lifepo4 800AH



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4482

Stato:



Inviato il: 28/06/2020 20:47:39

se sei via USB non credo funzioni. se ho capito bene solo com



---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Agricoltore ammazza child e NON col latte vaccino che ucciderÓ tutti quelli che ne fanno uso



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 29/06/2020 08:33:00

CITAZIONE (Claudio, 28/06/2020 14:48:04 ) Discussione.php?216150&13#MSG216

Savio se non Ŕ un ibrido o sei in isola o in utility, non esiste un terzo modo.


A ok NO questo dovrebbe essere un Off Grid classico

Per questo ho scelto il modello da 5kw
e con opzione che puo essere parallelato ad un secondo per arrivare a 10Kw
Perche appunto sapevo che doveva lui mantenere tutto.

Era solo un dubbio che mi era venuto

CITAZIONE (Claudio, 28/06/2020 14:48:04 ) Discussione.php?216150&13#MSG216

USB=LSB o SUB o UTI, SOL sono solo prioritÓ d'uso dell'energia.



Scusa UTI e Sol che comprotamento ha ?

Non capisco se Ŕ una sigla di tre lettere o un abbreviazione secca di Solare e utility ?

Perche nelle sigle S B U o L ho caspito che S=sole B=Batteria U o L=Utility/Enel
Ma in UTI Ŕ una sigla di tre lettere inc aso la T e la I cosa sono o intendete Utility ?
E in Sol e abraviaizone di Solare o e una sigla di tre lettere in caso la O cosa Ŕ

SI ok con le priorita d'uso ma mixsa esatto ?

Tipo se sono in SBU i pannelli o batterie hanno energia per 3Kw e ne sto prelevando 5
ne prende 3 da FV e Batteire 2 da Utyility Esatto ?

Ovviamente se sono in USB lui utility lo vedo come infinito
Quindi chiedera sempre tutta la potenza del carico ad Utility senza integrare il resto
da S e B ma almeno mi interesava su S carichasse B
e lo faceva ma era solo un Bug grafico nella visualizzaizone Ŕ questo ho capito

CITAZIONE (Claudio, 28/06/2020 14:48:04 ) Discussione.php?216150&13#MSG216

Se vuoi un inverter che misceli batt. util. e pannelli devi mettere un ibrido.
Ma per gli ibridi non c'Ŕ documentazione del protocollo, bisognerebbe acquistarne uno e fare sniffing sulla seriale, ma servono denari e tempo.
No no questo ho comprato ora e devo dire che per quello che cercavo v apiu che bene scusatemi e che ho da poco sto struadino ancora il manuale e il suo soft dato in dotazione e ora sto prvando questo che mo vedo molto piu completo egraficamente piu curato di quello in dotazione e quindiun po di confusione anche per via di qualche sigla diverta mi Ŕ venuta :O



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 29/06/2020 08:58:24

CITAZIONE (Claudio, 28/06/2020 15:05:35 ) Discussione.php?216150&13#MSG217


Savio mi se che si stai facendo un po' di confusione.

SOL, UTI, SBU, LSB=USB sono prioritÓ di alimentazione dei carichi

E si mi sto confondendo di brutto Aiutatemi a far chiarezza nella mia mente

Inverter nuovo e soft di terze parti che ha sigle leggermente diverse da querlle che ho letto
nel manuale inverter sto andando in pappa

Allora definiamo un attico come poi capisco come settare al meglio il soft:

Piriorida di alimentazione SOL cosa fa ?

Piriorida di alimentazione UTI cosa fa ?

Piriorida di alimentazione SBU Ŕ Solare Batteria Enel esatto ?

Piriorida di alimentazione LSB=USB Ŕ Enel Solare Batteria esatto ?

CITAZIONE (Claudio, 28/06/2020 15:05:35 ) Discussione.php?216150&13#MSG217


CSO, CUT, SNU, OSO, sono prioritÓ di carica



Ok aiutatemi a capire anche qui perche nel manuale inverter io ho queste diciture come priorita di carica
che sono totalmente diverse da qeuste nel mio manuale cita queste sigle SBL UCB UDC SLB

Quindi ricapitoliamo :

PrioritÓ di carica CSO cosa fa ?

PrioritÓ di carica CUT cosa fa ?

PrioritÓ di carica SNU cosa fa ?

PrioritÓ di carica OSO cosa fa ?

CITAZIONE (Claudio, 28/06/2020 15:05:35 ) Discussione.php?216150&13#MSG217

In questa immagine sei in bypass e per giunta ricarichi con Enel e hai impostato SNU, l'unica cosa che manca Ŕ una linea che vada dai pannelli, che stanno producendo 1800W destinati alle batterie tipo cosi.

Si quel errore grafico mi aveva mandato in palla
E sinceramente non avendo chiaro le sigle delle priorita di carica sicuramente ho impostato male

Io solevo settarlo in modalita USB ovvero Enel Solare Batterie con Ricarica solo Solare

Poi se invece in futuro potra inserire un timer per le priorita di carica cambiando anche la corrente di carica
Mi potrebbe far comodo che carica da Enel a 20A solo in una determinata fascia oraria
e in tutte le altre non carchi mai da Enel
Anche se so cme cmq inverter minimo 2A di carica da Enel gli preleva sempre.



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 29/06/2020 09:00:41

CITAZIONE (Gianno, 28/06/2020 15:17:32 ) Discussione.php?216150&13#MSG218

Esatto, manca quella linea per via che non avevo messo una condizione IF/THEN che la disegnasse in quella situazione di impostazioni inverter.E' un bug che ho giÓ corretto.Oltre quel "6A" che si deve cancellare quando viene cancellata la linea di alimentazione da batteria.

Ok tutto chiaro domanda @Gianno
Ma quel 373V che nleggo nel icona "sembra un chip" affianco al termometro cosa Ŕ ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E


 InizioPagina


Pagine: (26)  < ...  3   4   5   6   7   8   9   10   11   12   [13]   14   15   16   17   18   19   20   21   22   23  ...>    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
