Inviato il: 30/06/2020 09:20:40

CITAZIONE (Claudio, 30/06/2020 09:02:10 ) Discussione.php?216150&14#MSG239

A me non da errore!!
Probabilmente sei registrato al sito
e ti va diretto o un problema dei miei DNS
Azz cmq non proprio economico come condensatore chisa se entra fisicamente anche il modlelo con isolamento a 600V e classe 105C

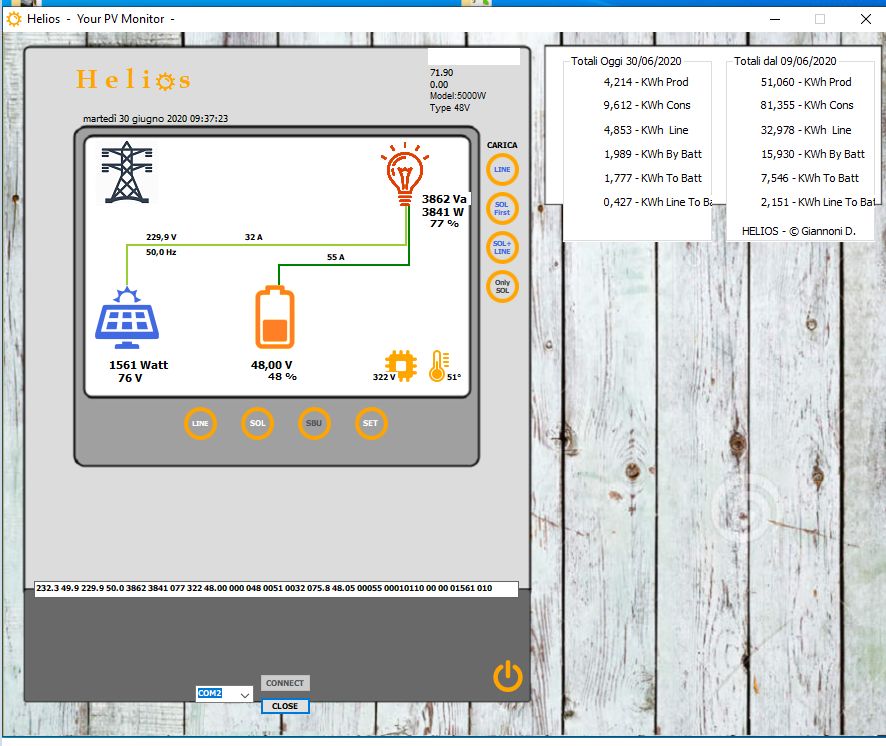

Intanto sto vedendo ora sembra che sta lavorando bene
Prelievo da Batterie e Solare graficamente visionato bene e 0 da Enel

http://www.energialternativa.info/public/newforum/ForumEA/U/HeliosSolareBatteriaOK.jpg



Modificato da saviothecnic - 30/06/2020, 09:44:39


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2927

Stato:



Inviato il: 30/06/2020 16:46:35

saviothecnic, il tuo modello arriva fino a 64V non avraI mai problemi con i condensatori per tensione massima.
Quelli di batteria sono da 80V e il tuo trasformatore ha un rapporto

322:48= 6,70 quindi 64V x 6,70 = 428,8 V di BUS c' un ampio margine per il passaggio nuvole/sole

Il problema che secondo me avrai sono le batterie da 200Ah stai togliendo 55A sono un po tanti



Modificato da Riccardo - 30/06/2020, 16:50:15


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2927

Stato:



Inviato il: 30/06/2020 17:01:17

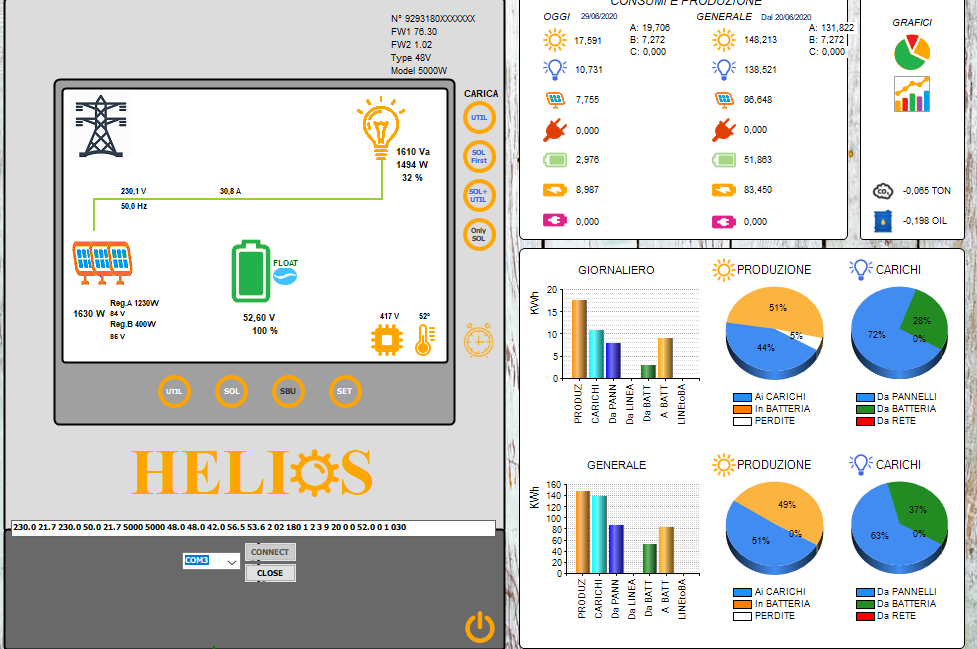

Questo il mio


417 :52,6 = 7,92 56,1V x 7,92 = 444,3V



Immagine Allegata: 53.PNG

ForumEA/U/53.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2927

Stato:



Inviato il: 30/06/2020 17:11:51

Supponi su altri inverter con altre batterie una tensione di bulk di 60V x 7,92 = 475,2 V di BUS



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2927

Stato:



Inviato il: 30/06/2020 17:14:05

Un eventuale allert per > 480V di BUS da programmare in funzione del tipo di inverter
L'eventuale allert e sempre relativo sul rapporto di trasformazione pi alto circa 8



Modificato da Riccardo - 30/06/2020, 17:20:34


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 30/06/2020 18:08:55

CITAZIONE (Riccardo, 30/06/2020 16:46:35 ) Discussione.php?216150&15#MSG241

Il problema che secondo me avrai sono le batterie da 200Ah stai togliendo 55A sono un po tanti

Be io ho settato il limite in carica da Enel 2A sotto quello non potevo andare

E 20A da solare ma ho trovato menu solo per settare la carica

Non credo ci siano menu per impostare la massima corrente di scarica dalle batterie o sbaglio ?

In teoria inverter essendo da 5Kw puo prelevare dalle batterie fino a 104A
E dai Pannelli una 60A e non credo che questo parametro possa essere limitato o sbaglio ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 30/06/2020 18:31:49

Sta consumando 3841W ma 1561W in consumo istantaneo dai pannelli, e 2280 dalle batterie

Ma il QPIGS dice

Pannelli 32*48=1536
Batterie 55*48=2640

Totale 4176W

Mancano 335W all'appello quasi 7A, che conti fa quell'inverter?

Dal QPIGS sembra che stia usando 87A = 4176W ma in relata non cosi.



Modificato da Claudio - 30/06/2020, 18:46:39


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 30/06/2020 18:51:42

Noto che un difetto congenito, anche il mio sballa di 100W su 1650W di consumo con 1050W di produzione.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 30/06/2020 18:53:33

CITAZIONE (Claudio, 30/06/2020 18:31:49 ) Discussione.php?216150&15#MSG247

Sta consumando 3841W ma 1561W in consumo istantaneo dai pannelli, e 2280 dalle batterie

Ma il QPIGS dice

Pannelli 32*48=1536
Batterie 55*48=2640

Totale 4176W

Mancano 335W all'appello quasi 7A, che conti fa quell'inverter?

Dal QPIGS sembra che stia usando 87A = 4176W ma in relata non cosi.


Stranissima questa cosa, il programma si limita a leggere i dati e a stamparli a schermo.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 30/06/2020 18:55:58

Si si quell'animaletto interno all'inverter che spanno metrico.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 30/06/2020 18:56:11

CITAZIONE (Claudio, 30/06/2020 18:51:42 ) Discussione.php?216150&15#MSG248

Noto che un difetto congenito, anche il mio sballa di 100W su 1650W di consumo con 1050W di produzione.



Uhm, credo che sia per la differenza di ampre tra CC e AC
La corrente alternata ha una formula diversa da: Amp X VOLT.
C' anche un coefficente di moltiplicazione detto CosFi, ma non ricordo la formula esatta, devo cercare.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 30/06/2020 19:07:07

Gianno non ne vale la pena fare i calcoli usando gli Ampere, anche perch non hanno i decimali, lo sfasamento potrebbe essere l oltre che alla poca precisione, se vai a misurare la tensione batt. sui morsetti dell'inverter difficilmente la troverai uguale a quella misurata da lui.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15168

Stato:



Inviato il: 30/06/2020 19:11:14

Il suo dovrebbe essere un CosFi-1 visto la poca diff. fra W e Va



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 30/06/2020 19:12:37

CITAZIONE (Claudio, 30/06/2020 19:07:07 ) Discussione.php?216150&15#MSG252

Gianno non ne vale la pena fare i calcoli usando gli Ampere, anche perch non hanno i decimali, lo sfasamento potrebbe essere l oltre che alla poca precisione, se vai a misurare la tensione batt. sui morsetti dell'inverter difficilmente la troverai uguale a quella misurata da lui.



Ma infatti io, se preleva solo da batteria, per calcolare i Kwh prelevati da btteria uso la potenza assorbita dai carichi, non il VOLT * AMP
Mentre per i KW immessi in batteria sono obbligato a usare quella forumla, impossibile fare diversamente.



Gianno
KiloWatt


Gruppo:Utente
Messaggi:112

Stato:



Inviato il: 30/06/2020 19:14:25

CITAZIONE (Claudio, 30/06/2020 19:11:14 ) Discussione.php?216150&15#MSG253

Il suo dovrebbe essere un CosFi-1 visto la poca diff. fra W e Va



In quell'istante, ma dipende dal tipo di carico.
Mentre per le lampadine si pu usare 1, per frigoriferi e altri aggeggi a motore pu anche essere 0,7 o meno
