Alimar1976
| Inviato il: 20/11/2021 20:12:47
|
Quindi la sul quadro in basso a sinistra leggo la temperatura attuale della pellettatrice .
CITAZIONE (Gastoneg, 01/11/2021 12:22:55 )
CITAZIONE (Alimar1976, 31/10/2021 20:23:35 ) Pensate a quello che penso io...qualcuno può dirmi ha cosa serve.
Non capisco cosa intendi, non capisco neanche che pezzo sia

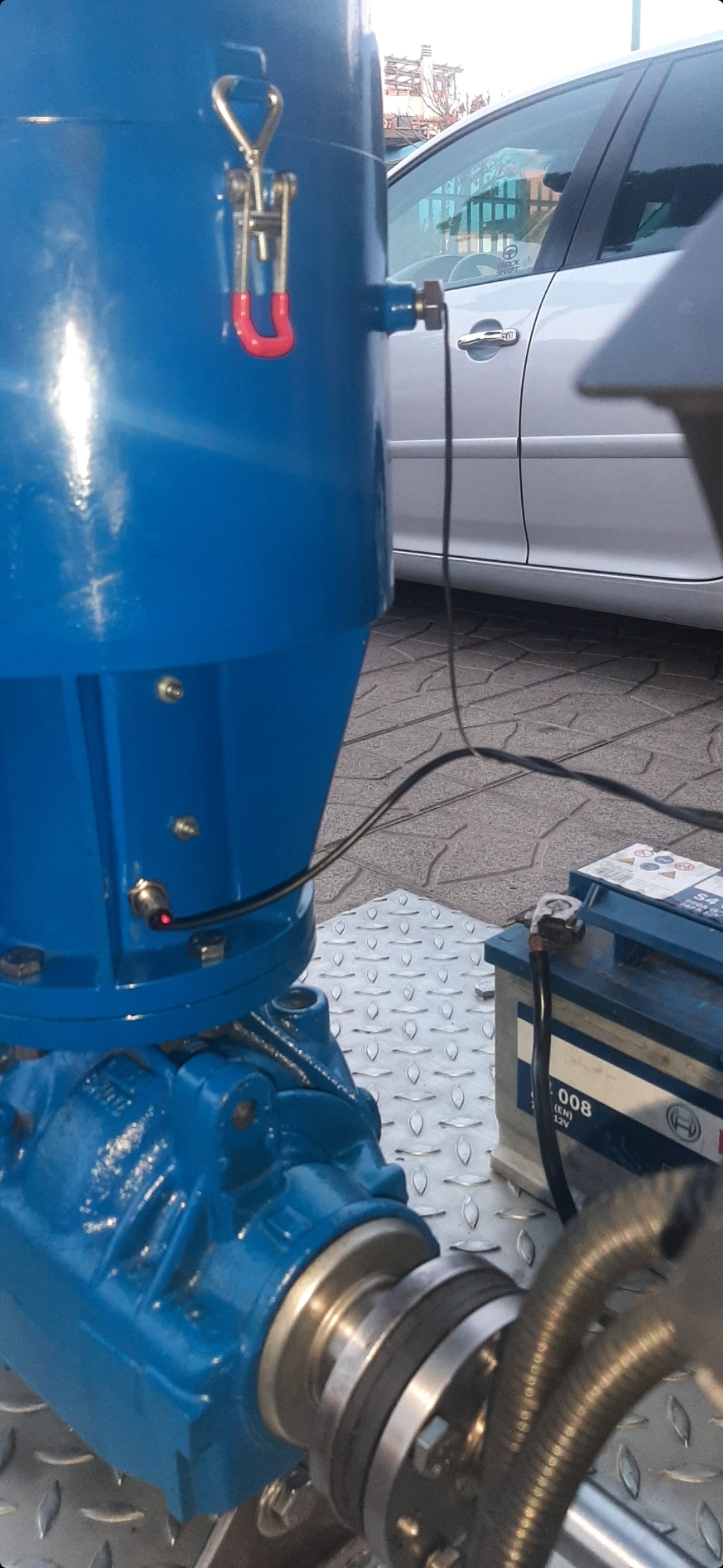

Sempre in basso tutto a destra la velocità di funzionamento quindi un sensore di giri e qui faccio una parentesi e vorrei rispondere anche a Gastoneg che la foto riguardante era un alloggio per il sensore di giri.
E per ultimo sempre in basso un timer generale del funzionamento anche per tenere sotto controllo un eventuale tagliando oppure una manutenzione ordinaria .
Immagine Allegata: 190186.jpg
---------------
L’inizio è la parte più importante del lavoro.
|
|
| |
Alimar1976
| Inviato il: 20/11/2021 20:20:11
|

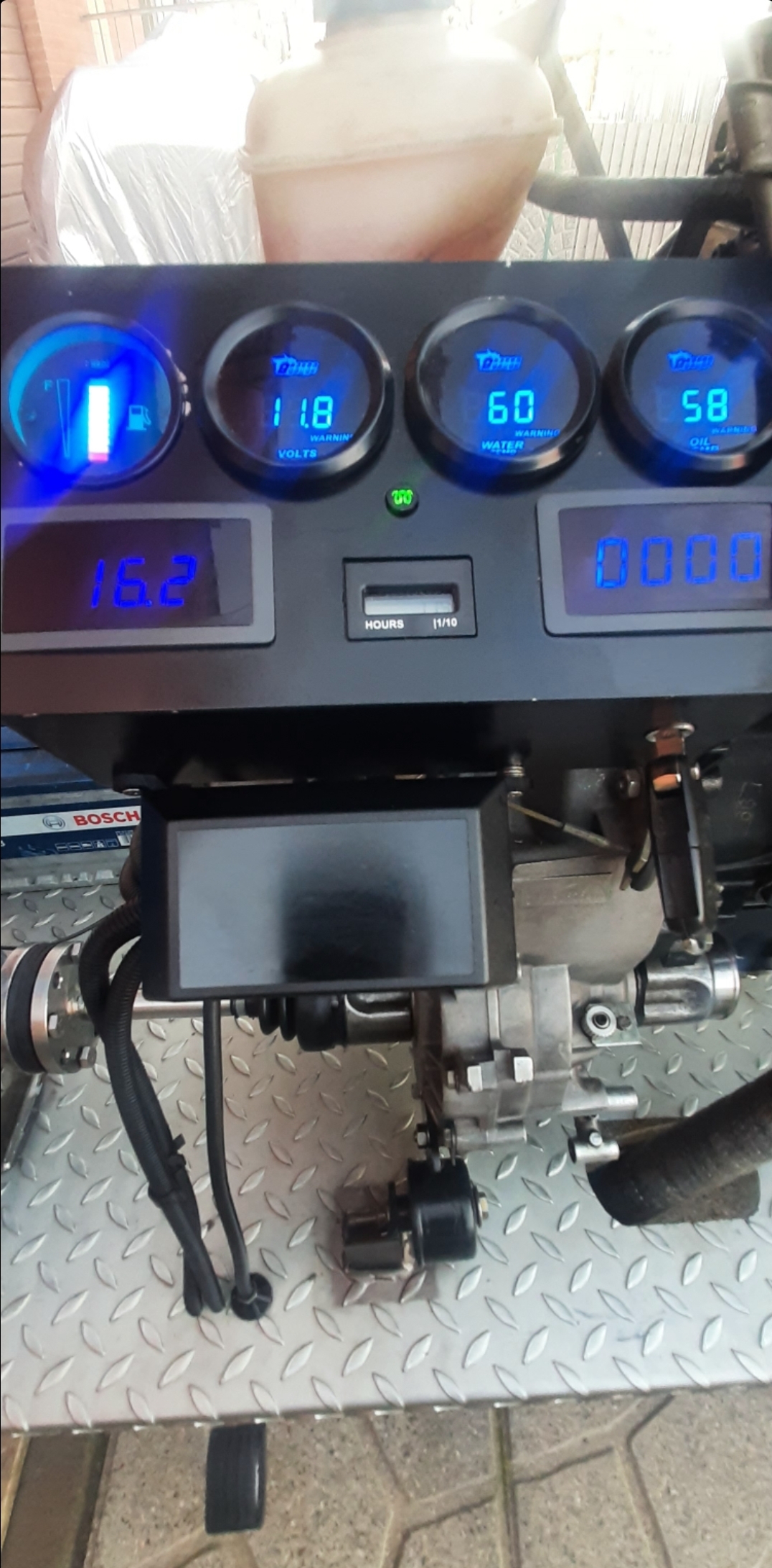

Normale che non poteva mancare la spia accensione candelete essenziale per una accensione assistita.
Immagine Allegata: 190188.jpg
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Alimar1976
| Inviato il: 20/11/2021 20:30:36
|

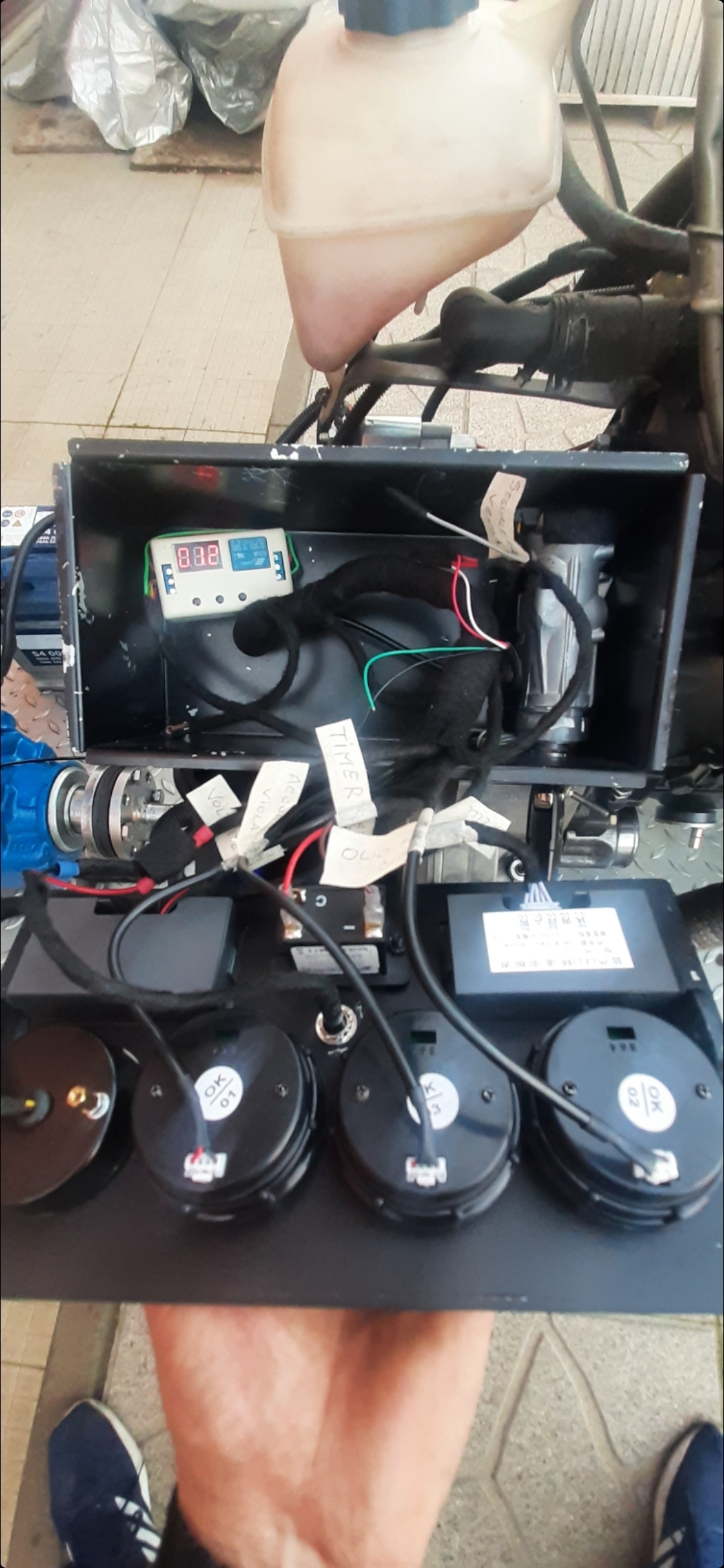

Relè temporizzatori
Immagine Allegata: 190197.jpg
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Alimar1976
| Inviato il: 20/11/2021 20:36:29
|
.

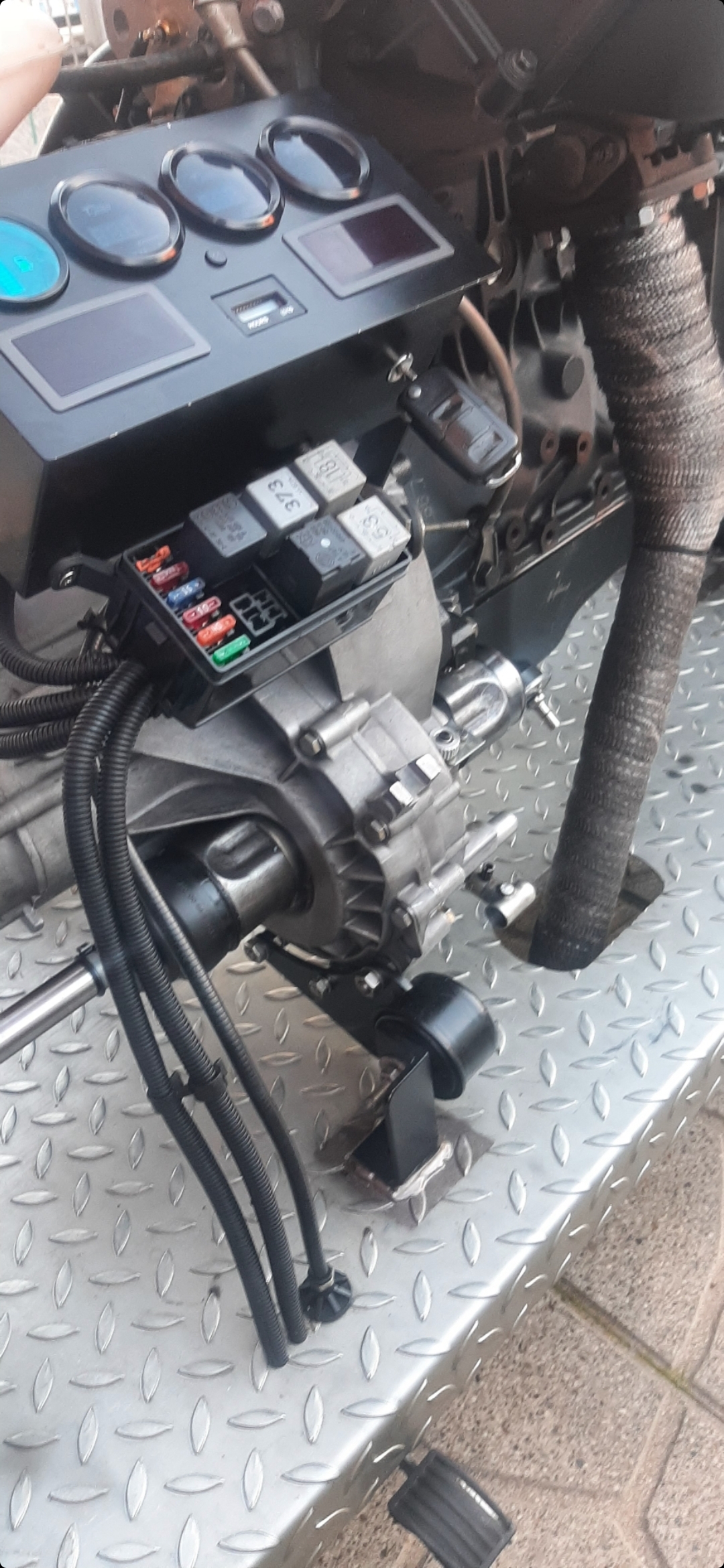

Immagine Allegata: 190199.jpg
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Alimar1976
| Inviato il: 20/11/2021 20:42:32
|
Rimangono ancora da sistemare piccoli dettagli sul impianto che farò senz'altro in settimana oppure con la prima occasione possibile.
Il traguardo è vicinissimo ma non ancora pronto per un eventuale collaudo generale oppure pronto per pelletare.
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
OrsoMario
| Inviato il: 20/11/2021 20:59:28
|
Cavolo che lavoro...
hai le mani d'oro, e sopratutto pazienza attenzione a i particolari complimenti!!!
Mi sà che qualche casa costruttrice ti ruberà il brevetto
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
|
| | |
Alimar1976
| Inviato il: 20/11/2021 21:28:51
|
Hahhaa...
Per me è pura passione ma non solo in meccanica.
Certo non nascondo che ogni informazione presa sul forum oppure ogni idea costruttiva veniva scritta su mio quadernino,elaborata e in qualche modo analizzata per poter metterla in pratica.

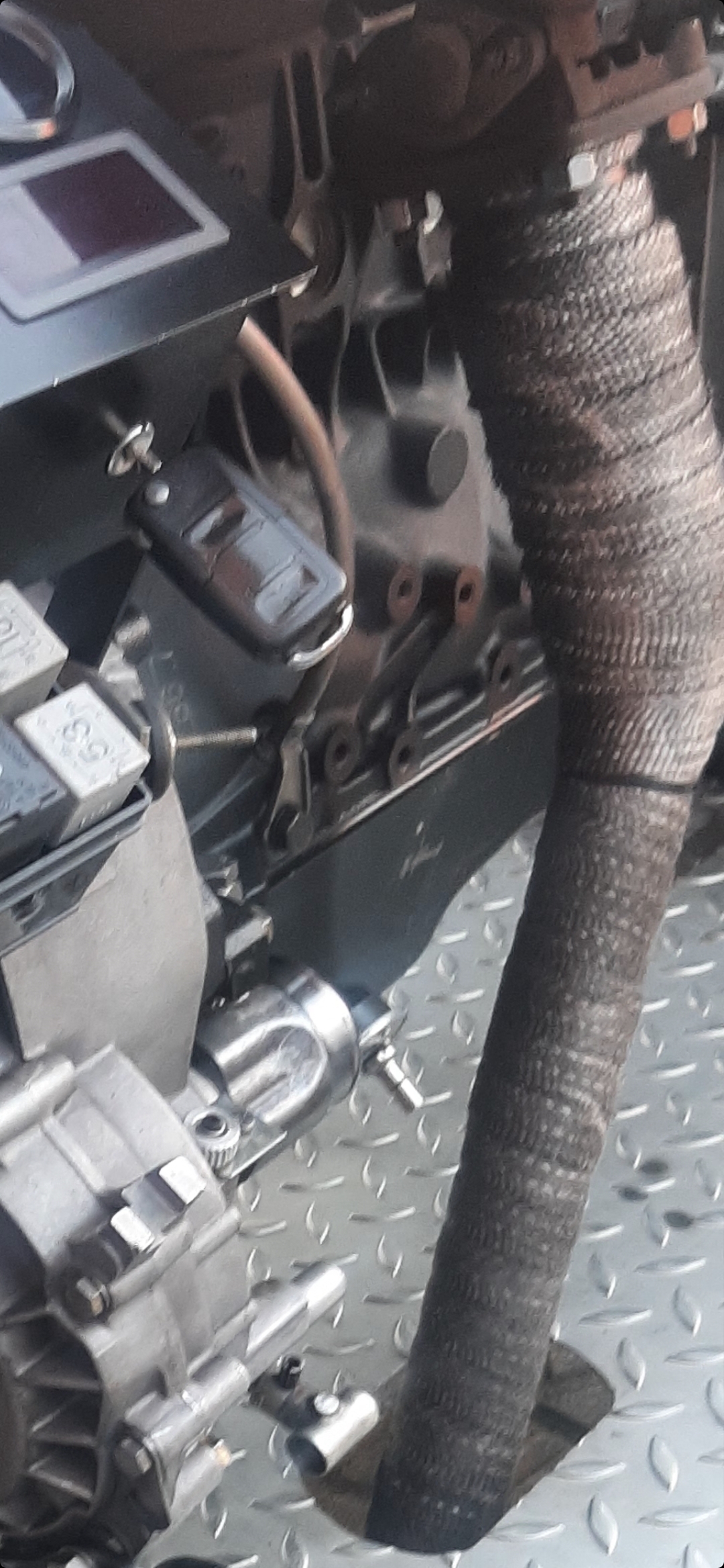

Ho pure dimenticato di far notare il nastro in fibra di vetro per la marmitta. Siccome giustamente la polvere sottile della segatura potrebbe in qualche modo entrare in contatto con la marmitta ho preferito fare questo isolamento.
Immagine Allegata: 190182.jpg
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Alimar1976
| Inviato il: 20/11/2021 21:40:20
|
Spero ormai prossimamente di fare una presentazione generale della pellettatrice, propulsore,macchina in generale.
Proverò di fare un video e far vedere anche delle difficoltà avute strada facendo o anche altri piccoli dettagli che con le foto magari neanche si notano.
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Biomass
| Inviato il: 20/11/2021 23:14:42
|
Sono senza parole. Bellissima
Lavoro minuzioso, quasi maniacale
Direi che hai le mani d'oro
Non vedo l'ora di vederla in funzione
Ps
Ho la stessa spella fili crimpatrice lidl
Funziona benone
---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino
|
| | |
lupocattivo
| Inviato il: 21/11/2021 08:58:02
|
Bellissimo tutto, però va bene hobbista, ma ci vedo parecchio uso di macchine CNC, piegatrici e Taglio Laser...
Comunque sempre un lavoro di gran pregio.
Complimenti anche per il generatore.
Non ho visto l'acceleratore... Mi aspettavo una "Manetta" tipo quelle che si usano in Aeronautica o nei Natanti, ma forse fai il controllo con l'elettronica.
Io sono rimasto alle auto di una volta, già la Punto della moglie, mi lascia perplesso, visto che l'acceleratore è... Un Potenziometro!!!
Odio le auto che decidono loro al posto mio cosa va bene!!!
Per la trasmissione, ho visto la frizione che suppongo userai per il cambio di rapporto.
Dal punto di vista della sicurezza non vedo la possibilità di disgiunzione Motore-Pellettatrice nel caso che quest'ultima subisse un "Grippaggio" per accumulo di sforzo...
Guardando il tuo bellissimo generatore si potrebbe metterlo sul secondo semiasse (che credo tu abbia bloccato" in modo che in caso di arresto del primo scarichi la potenza sull'alternatore... |
| | |
Gastoneg
| Inviato il: 21/11/2021 10:46:45
|
Che bellissimo lavoro, sei di serie A
Come diceva Lupo dovresti prevedere un punto debole che in caso di troppo sforzo salti. Il tuo motore ha cavalli da vendere, fai danni .....
Sulla mia avevo pensato di montare un regolatore di coppia ma quando ho visto il costo ho lasciato perdere. Poi il motore che uso ha 13 Hp, ma facendolo girare a metà regime diventano circa 7, dunque appena lo sforzo aumenta il motore si spegne per fatica e non faccio danni.
Inizialmente avevo messo una frizione ma non teneva lo sforzo, poi per questioni economiche ho fatto presa diretta.
Il giunto elastico che hai messo sulla trasmissione quale hai usato ?
Sulla mia ho montato un giunto elastico di trasmissione di BMW, ma in lavoro diventa una stella, dovrò vedere di trovare un sistema alternativo. |
| | |
Alimar1976
| Inviato il: 21/11/2021 17:39:38
|
CITAZIONE (Biomass, 21/11/2021 10:46:45 )
Sono senza parole. Bellissima
Lavoro minuzioso, quasi maniacale
Direi che hai le mani d'oro
Grazie Biomass mi fa piacere a sentire
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Alimar1976
| Inviato il: 21/11/2021 18:23:54
|
CITAZIONE (lupocattivo, 21/11/2021 17:39:38 )
Bellissimo tutto, però va bene hobbista, ma ci vedo parecchio uso di macchine CNC, piegatrici e Taglio Laser...
Comunque sempre un lavoro di gran pregio.
Diciamo oltre una colonna trapano un tornio misura media come grossi attrezzi e basta.
Ovviamente altri lavori tipo la piegatrice pezzi grossi fatti al tornio sempre a pagamento e su mia richiesta.Magari averci tutta l'attrezzatura ma purtroppo non è possibile.
Grazie sempre per i complimenti
CITAZIONE
Complimenti anche per il generatore
Su quello dovrei prendere la decisione giusta e sempre rimasto come il mio pensiero sul cassetto.
CITAZIONE
Non ho visto l'acceleratore... Mi aspettavo una "Manetta" tipo quelle che si usano in Aeronautica o nei Natanti, ma forse fai il controllo con l'elettronica
Di fatti la manetta non l'hai vista perché ancora non ho trovato qualcosa di meglio...fa parte anche lei nel mio progetto.
CITAZIONE
Per la trasmissione, ho visto la frizione che suppongo userai per il cambio di rapporto.
Dal punto di vista della sicurezza non vedo la possibilità di disgiunzione Motore-Pellettatrice nel caso che quest'ultima subisse un "Grippaggio" per accumulo di sforzo...
Per quanto riguarda la trasmissione sicuramente userò solo la prima marcia e forse la retromarcia da vedere ancora.
Con la prima marcia sto già su 120-125rpm che per me va bene tenendo conto anche l'accelerazione
Su retromarcia da vedere sempre anche lei con un buon rapporto.
Le altre marce non credo assolutamente per almeno credo di non usare (500-600rpm)
Un altra cosa migliore della trasmissione...accensione motore in folle,aiuta parecchio il sforzo del motore.
Per quanto riguarda la sicurezza l'ho presa in considerazione anzi ho pure chiesto un consiglio parlando a lungo con dei colleghi il riguardo...ancora non avendo niente sotto mano, ho deciso di fare prima le prove e in secondo tempo se ci fosse necessario da aggiungere
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Alimar1976
| Inviato il: 21/11/2021 18:44:43
|
CITAZIONE (Gastoneg, 21/11/2021 18:23:54 )
Che bellissimo lavoro, sei di serie A
Ohhh grazie per la classifica...comunque anche te sei un pezzo da 90.
Ho visto anche seguito i tuoi 2 progetti che dire complimenti.
Anzi ti dirò il motore del microcar identico il tuo ho anche io al garage a casa dei miei.
Ma sentendo i problemi che affrontavi l'ho proprio scartato dal mio progetto.
CITAZIONE
Il giunto elastico che hai messo sulla trasmissione quale hai usato ?
Come spero hai visto ancora da definire bene il discorso dovrei solo prendere la decisione giusta spero in un prossimo update da sistemare
---------------
L’inizio è la parte più importante del lavoro.
|
| | |
Claudio
| Inviato il: 22/11/2021 13:30:21
|
CAPOLAVORO!!!
Come hai bloccato il differenziale lato non usato?
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
|
| | |
|
