Raddoppiare capacità boiler in inverno
FinePagina

Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 14:38:46

Ciao a tutti,
spesso mi leggete "lamentandomi" della limitata capacità del boiler solare, in inverno.
Il boiler è un doppia serpentina.
Sotto, solare.
Sopra, a biomassa.
L'inverno qui non è il massimo, in sole.
Quindi la parte alta gestita in automatico dalla caldaia a biomassa, è davvero limitata. Anche perchè la sottostante parte bassa, rimane gelida perenne.

Ecco qui che sentendomi con il Gry, partorisco l'idea di fare una modifica all'impianto.

Mi procuro tramite canali lavorativi, il circolatore sanitario della Dab.
Tubo, valvola, raccordi, valvola europa e loctite 55.

Decido di vuotare il boiler nella vasca da bagno.
Questo mi permette di verificare limpidità e temperatura.
Chiudo acquedotto e apro lo scarico sotto il boiler alla vasca da bagno....
Incredibile....sui 200 litri scarsi, almeno 150 erano freddi.
Solo gli ultimi erano caldi.
Troppo pochi...effettivamente non sufficienti.
Pace amen.
Vuotato il boiler, tolgo il pozzetto termometro che avevo messo anni fa e collego curva 90° e saracinesca. Dalla parte opposta, metto un T gomito 90° e valvola europa. Tubo e raccordi a stringere.
Fatto.
Ripristinato il riempimento boiler e avvia la caldaia messa in stop forzato (si sarebbe accesa...)

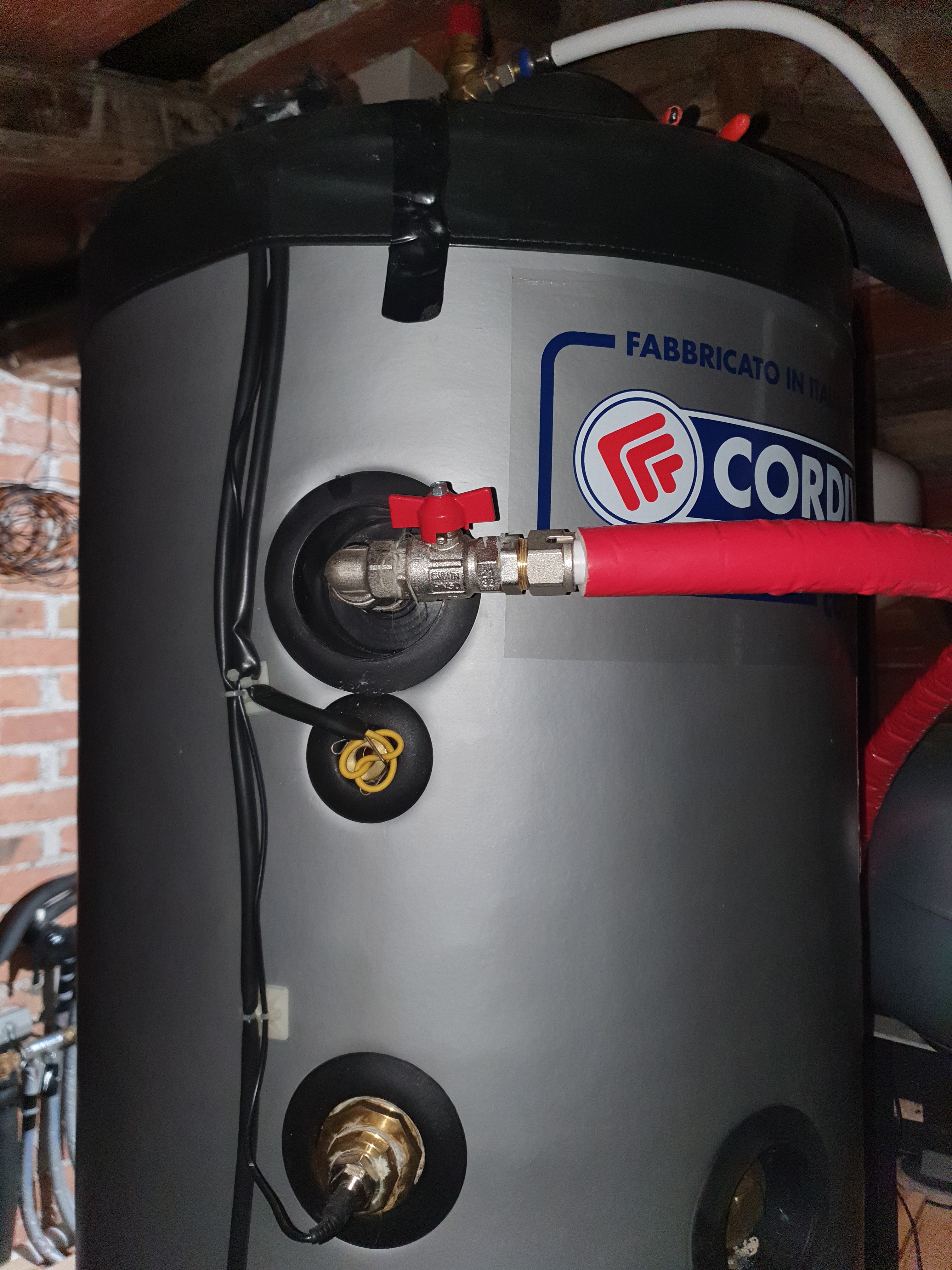

http://www.energialternativa.info/public/newforum/ForumEA/U/20211101_135548.jpg

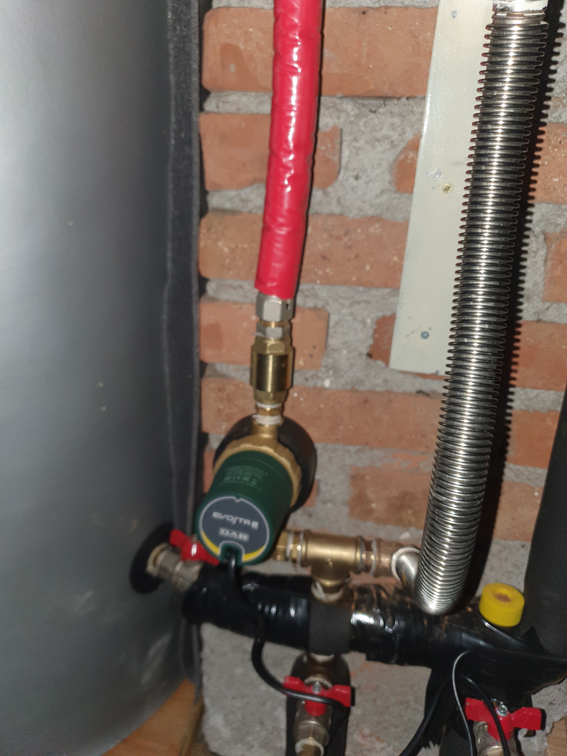

http://www.energialternativa.info/public/newforum/ForumEA/U/20211101_135615.jpg

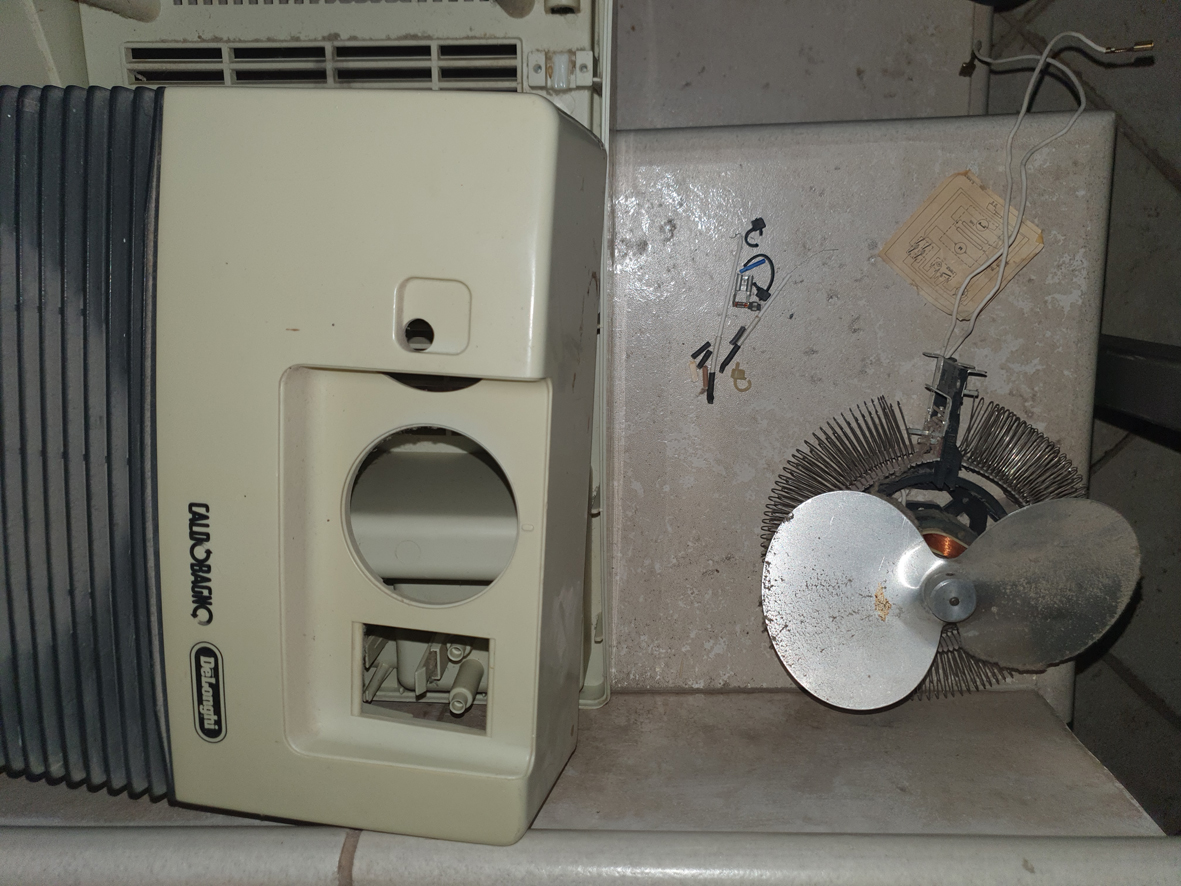

poi da discarica, ho cannibalizzato una vecchia stufetta.

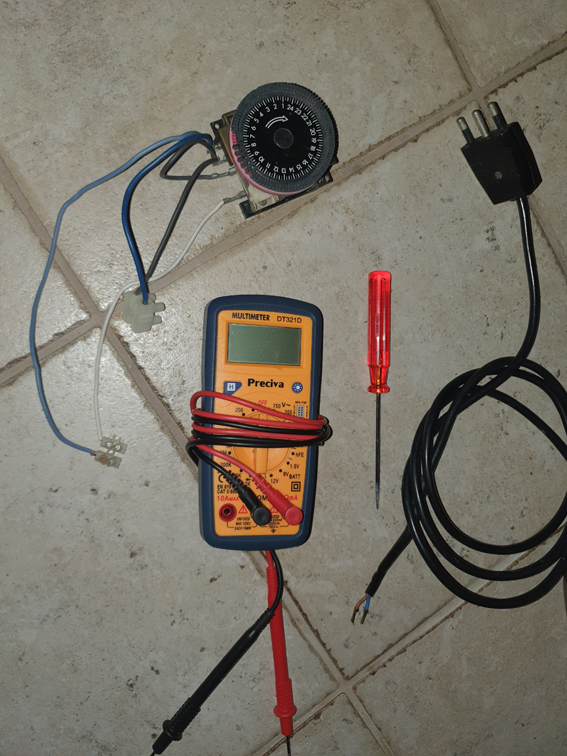

Ho prelevato il timer a cavallotti e messo su circolatore.
si accenderà
alla mattina alle 7: 30 minuti on,30 off, 15 on, 15 off, 15 on, 15 off, 15 on, off..... Totale 2 ore e mezza.

Ho visto che sono sufficienti a riempire totalmente il boiler a 65° (quasi 200 litri)
alla sera alle 19: 30 minuti on,30 off, 15 on, 15 off, 15 on, off...

http://www.energialternativa.info/public/newforum/ForumEA/U/20211101_135800.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/20211101_135906.jpg

i consumi a confronto (montata modifica 11 ottobre).

prima per scaldare meno di 80 litri: 1,5 kg di cippatino
ora tutto il boiler lo fa con meno di 3kg di cippatino.

la differenza è che la caldaia non fa più le accensioni alle ore 6 per ripristinare il boiler o ripetute integrazioni e finalmente ora, con una bella doccia caldissima, non si svuota il boiler come prima succedeva.

Grazie Gry per i consigli.

PS
il Gry mi aveva suggerito di mettere un micro su deviatrice, per accendere il circolatore.
Ho preferito la strada del timer.
Vedo come sarà gestita dal timer con l'inverno vero.
Anche l'dea di Lupo con interuttore termico, mi piaceva...

To be continued...



Modificato da Biomass - 01/11/2021, 14:49:51


---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2669

Stato:



Inviato il: 01/11/2021 14:55:22

Scusa Bio,ma tu questo boyler o puffer lo usi solo per l'ACS o anche per il riscaldamento?



---------------
Non sono un tecnico,pero' mi arrangio



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 14:59:23

non è un puffer.
E' un boiler per ACS. Non ha acqua tecnica.

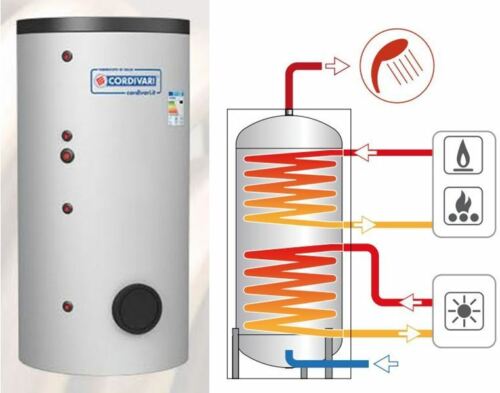

E' il Bolly 2 di Cordivari

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l500_2.jpg



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2669

Stato:



Inviato il: 01/11/2021 15:04:37

Ah,capito,ci hai collegato solare e biomassa per avere una bella scorta di ACS.....



---------------
Non sono un tecnico,pero' mi arrangio



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 15:09:43

CITAZIONE (beppepore, 01/11/2021 15:04:37 ) Discussione.php?216658&1#MSG3

Ah,capito,ci hai collegato solare e biomassa per avere una bella scorta di ACS.....



Attenzione, non ho collegato la serpentina solare con glicole, alla serpentina della caldaia a biomassa. Questo non è possibile. Si mescolerebbero "acque" differenti.

Quello che ho fatto, è di mandare acqua sanitaria calda, in basso al boiler.
Col circolatore in moto, la temperatura boiler in alto, scende parecchio obbligando la caldaia a ripristinare tutto il boiler fino a Temperatura impostata, raggiunta.



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 15:26:02

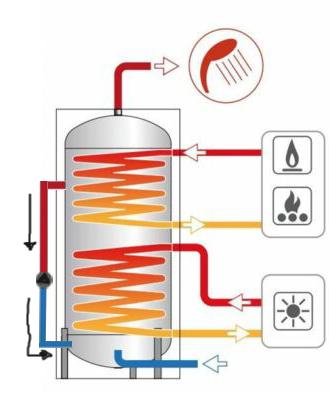

fatto schemino

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l500_3.jpg

L' acqua calda non può essere prelevata troppo in alto, nel boiler.
Serve una scorta di acqua calda altrimenti si raffredderebbe tutto, inesorabilmente e se l'utente in quel momento fa una doccia, sarebbe troppo fredda.
L'ideale è mettere il prelievo a circa metà della zona interessata dalla serpentina biomassa.

Poi se uno vuole esagerare, anzichè fare il ricircolo al boiler, fare il ricircolo su tutto il circuito acs calda fino al rubinetto più lontano.
Cosi si uniscono e risolvono due problematiche in un colpo solo



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2669

Stato:



Inviato il: 01/11/2021 15:37:36

CITAZIONE (Biomass, 01/11/2021 15:09:43 ) Discussione.php?216658&1#MSG4

CITAZIONE (beppepore, 01/11/2021 15:04:37 ) Discussione.php?216658&1#MSG3
Ah,capito,ci hai collegato solare e biomassa per avere una bella scorta di ACS.....



Attenzione, non ho collegato la serpentina solare con glicole, alla serpentina della caldaia a biomassa. Questo non è possibile. Si mescolerebbero "acque" differenti.

Quello che ho fatto, è di mandare acqua sanitaria calda, in basso al boiler.
Col circolatore in moto, la temperatura boiler in alto, scende parecchio obbligando la caldaia a ripristinare tutto il boiler fino a Temperatura impostata, raggiunta.

Invece d'estate col solare nessun problema,perchè scalda in basso e sale naturalmente in alto...



---------------
Non sono un tecnico,pero' mi arrangio



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 01/11/2021 15:38:54

Esegue un rimescolamento in modo di scaldare tutta la capacità del boiler.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 15:41:19

CITAZIONE (Claudio, 01/11/2021 15:38:54 ) Discussione.php?216658&1#MSG7

Esegue un rimescolamento in modo di scaldare tutta la capacità del boiler.


esatto.

non è più stratificato come prima.

sopratutto alla sera (solare termico zero) il boiler era praticamente 3/4 freddo batocco.



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3463

Stato:



Inviato il: 01/11/2021 15:42:20

CITAZIONE (Biomass, 01/11/2021 15:09:43 ) Discussione.php?216658&1#MSG4



... mandare acqua sanitaria calda, in basso al boiler...



Ma il solare? E' con circolazione forzata o funzia a "Termosifone"?
Potrebbe essere che col caldo che gli viene da sotto alla serpentina si innesca una circolazione invertita sul solare e... Scaldi i piccioni?

Magari ci metti una Valvola di ritegno... Insomma, una che poi non dia fastidio alla circolazione normale.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 01/11/2021 15:43:36

Aumentando la massa calda avrai un po' più di dispersione e localino un po' più caldo.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 01/11/2021 15:44:47

lupocattivo il circolatore solare non parte se il pannello non lavora.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 15:49:39

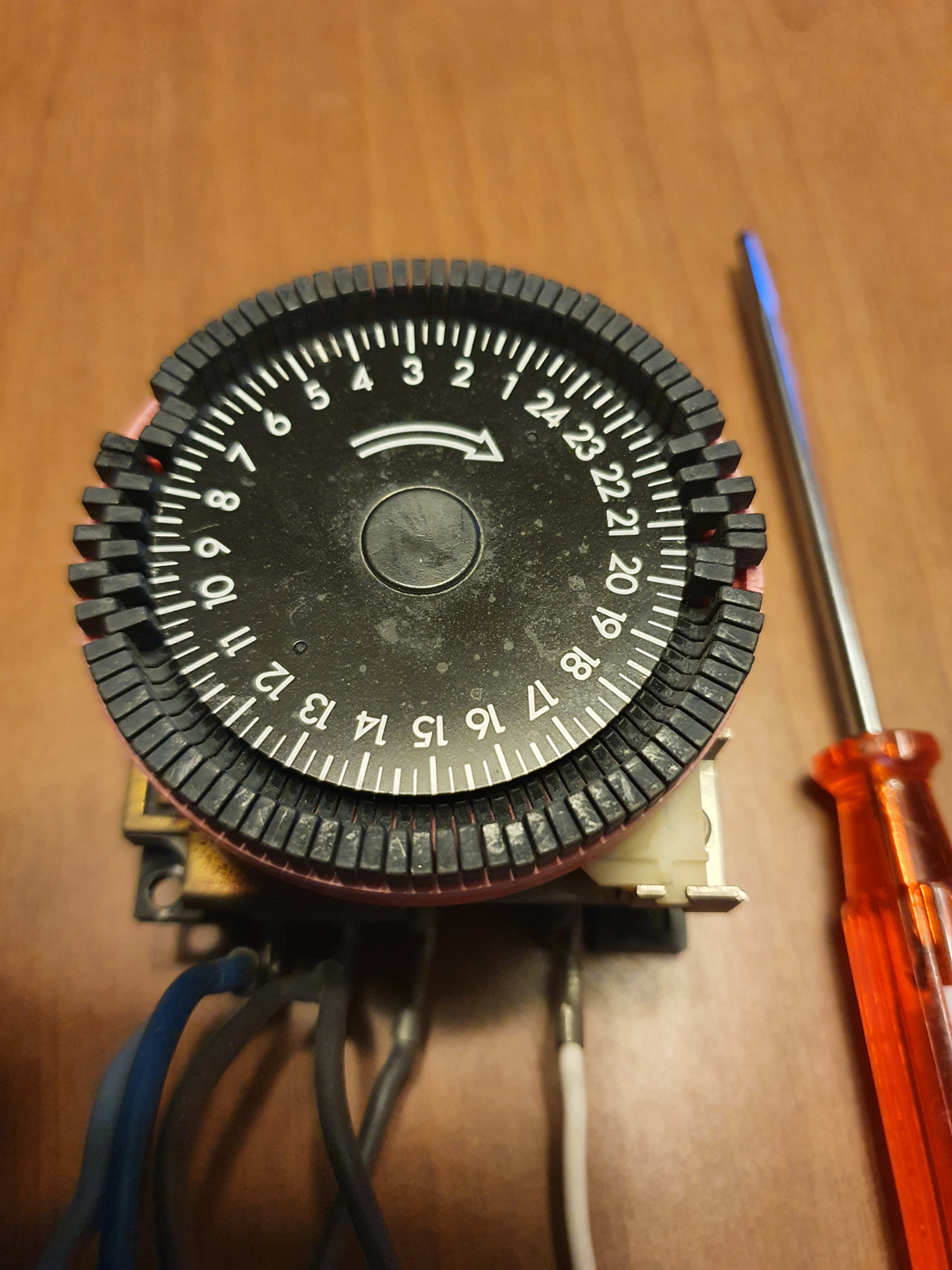

Il timer a cavallotti lo imposto così per il momento.

(gli off intermedi servono a contenere consumi energetici e limitare il calo drastico di temperatura, salvaguardando la scorta di acqua calda disponibile.
Fino a ieri, il circolatore era azionato manualmente proprio per capire tempi e metodo di accensione).

So che il timer a cavallotti non è il massimo....
se recupero in discarica altro meccanismo vecchio, metterò quello

http://www.energialternativa.info/public/newforum/ForumEA/U/20211101_153900.jpg



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3463

Stato:



Inviato il: 01/11/2021 15:50:24

CITAZIONE (Claudio, 01/11/2021 15:44:47 ) Discussione.php?216658&1#MSG11

lupocattivo il circolatore solare non parte se il pannello non lavora.


Hmmm... Hai presente la Legge di Murphy...



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/11/2021 15:55:32

CITAZIONE (Claudio, 01/11/2021 15:44:47 ) Discussione.php?216658&1#MSG11

lupocattivo il circolatore solare non parte se il pannello non lavora.


esatto.

il circolatore solare parte solo se il pannello e molto più caldo della sonda bassa del boiler (delta 15° se non ricordo male).

Comunque qui, fino alle 10, il solare è inesistente.
Se nuvolo o pioggia, è inesistente h24



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino
