Controllare gli assorbimenti con lo Shelly, Shelly EM, Shelly 1PM , Shelly Plus 1PM
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 25/04/2022 21:32:24

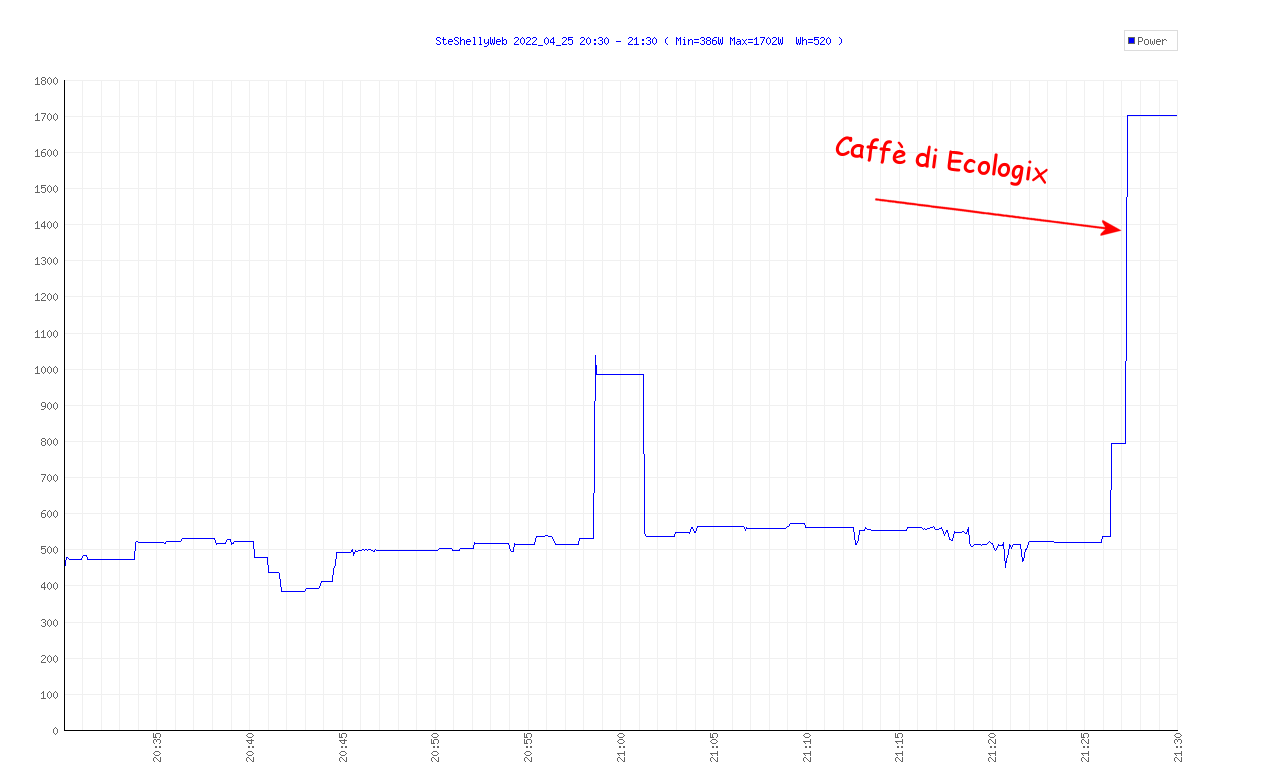

Allora, questo è il grafico effettuato ora ...non sto da solo ma con Ecologix...e per tornare a casa ha voluto un caffè!!!



http://www.energialternativa.info/public/newforum/ForumEA/U/CaffePerEcologix.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3204

Stato:



Inviato il: 25/04/2022 22:26:50

Sono senza parole! Che brutta accoglienza a nuovi ospiti del forum
Anche davanti a degli errori eclatanti, non ammettere mai la colpa eh.. che brutta politica di vita.. io stimo le persone che sono umili, ed effettivamente non è una qualità che è sempre evidente in certi thread di questo forum..
E poi perché giocare all'avvocato difensore e al proprio assistito?! Boh...



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 00:55:36

CITAZIONE (Luca450Mhz, 25/04/2022 22:26:50 ) Discussione.php?216850&3#MSG32

Sono senza parole! Che brutta accoglienza a nuovi ospiti del forum
Anche davanti a degli errori eclatanti, non ammettere mai la colpa eh.. che brutta politica di vita.. io stimo le persone che sono umili, ed effettivamente non è una qualità che è sempre evidente in certi thread di questo forum..
E poi perché giocare all'avvocato difensore e al proprio assistito?! Boh...

Infatti anche io rimango senza parole ... so ragazzi!!!!

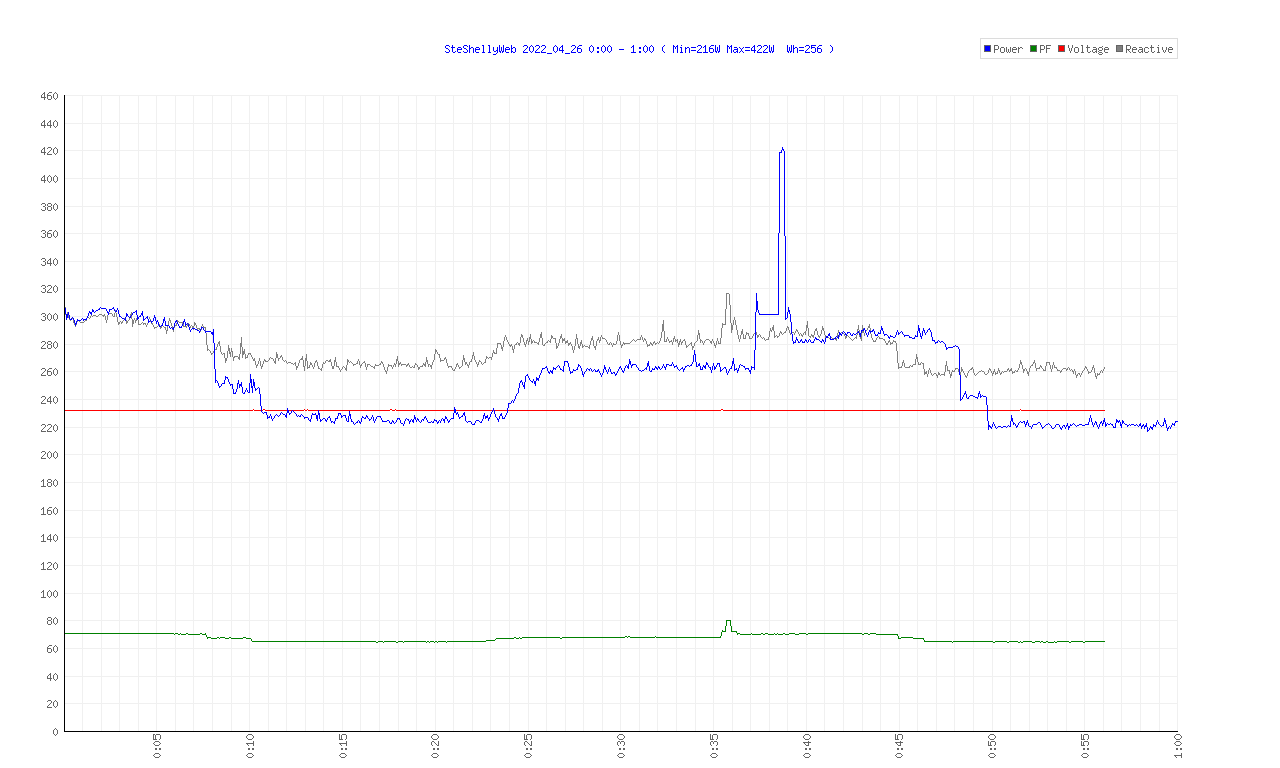

Ecco l'integrazione dello Shelly EM finita poco fa...la cosa si fa decisamente interessante ... e probabilmente si riesce ad intravedere dove voglio andare a parare.
I comandi sono uguali allo Shelly 1PM e la documentazione su questo dispositivo non fa una grinza...ma se ne può parlare perchè oramai inizio a conoscerli per bene!


Nella rappresentazione sono presenti la Potenza, il Fattore di Potenza, la Potenza Reattiva e la Tensione.

Devo capire come implementare l'anticipo o il ritardo ...ma qualche cosa mi invento!

http://www.energialternativa.info/public/newforum/ForumEA/U/GraficoSellyEM.png



PS1:Ci sono un paio di errori...visibili anche ad un occhio meno esperto...ma li sistemerò...
PS2:Brutta storia non riconoscere i propri errori...immaginiamo non riconoscere quelli eclatanti.



Modificato da Bolle - 26/04/2022, 01:20:30


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 01:10:38

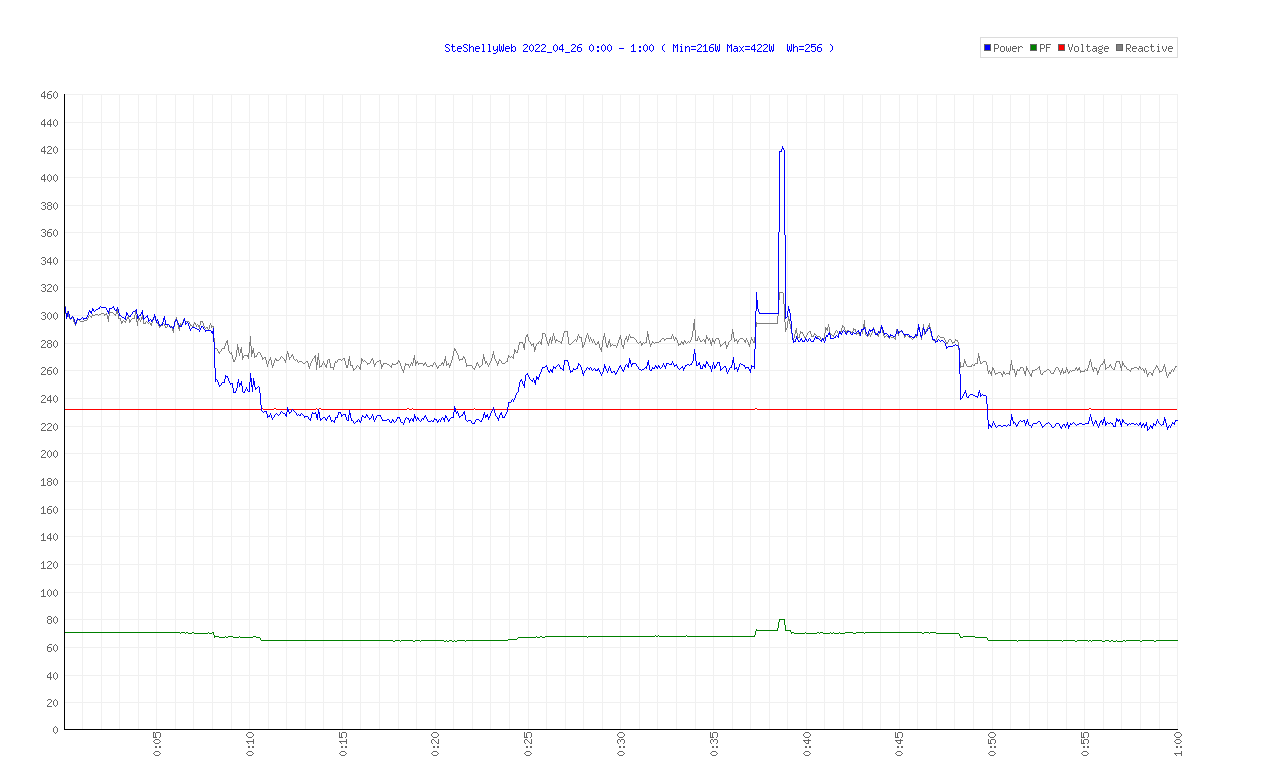

Wow...ho sistemato gli errori eclatanti...la mia reputazione è salva!

http://www.energialternativa.info/public/newforum/ForumEA/U/GraficoSellyEMCorretto.png



PS:Rimane ancora una cosetta che non è proprio un errore...possiamo definirla una miglioria...però nel dubbio meglio sistemarla...hai visto mai che qualcuno se ne accorga! Faccine/Smileys_0008.gif

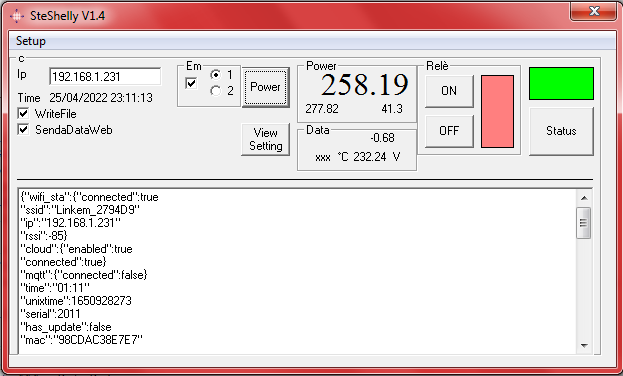

Dimenticavo...è nasciuta la versione SteShelly1.4.exe che gestisce tutti e tre i dispositivi che ho a disposizione: 1PM, PLUS 1PM , EM.


http://www.energialternativa.info/public/newforum/ForumEA/U/SteShelly1_4.png





Modificato da Bolle - 26/04/2022, 01:22:28


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 07:44:32

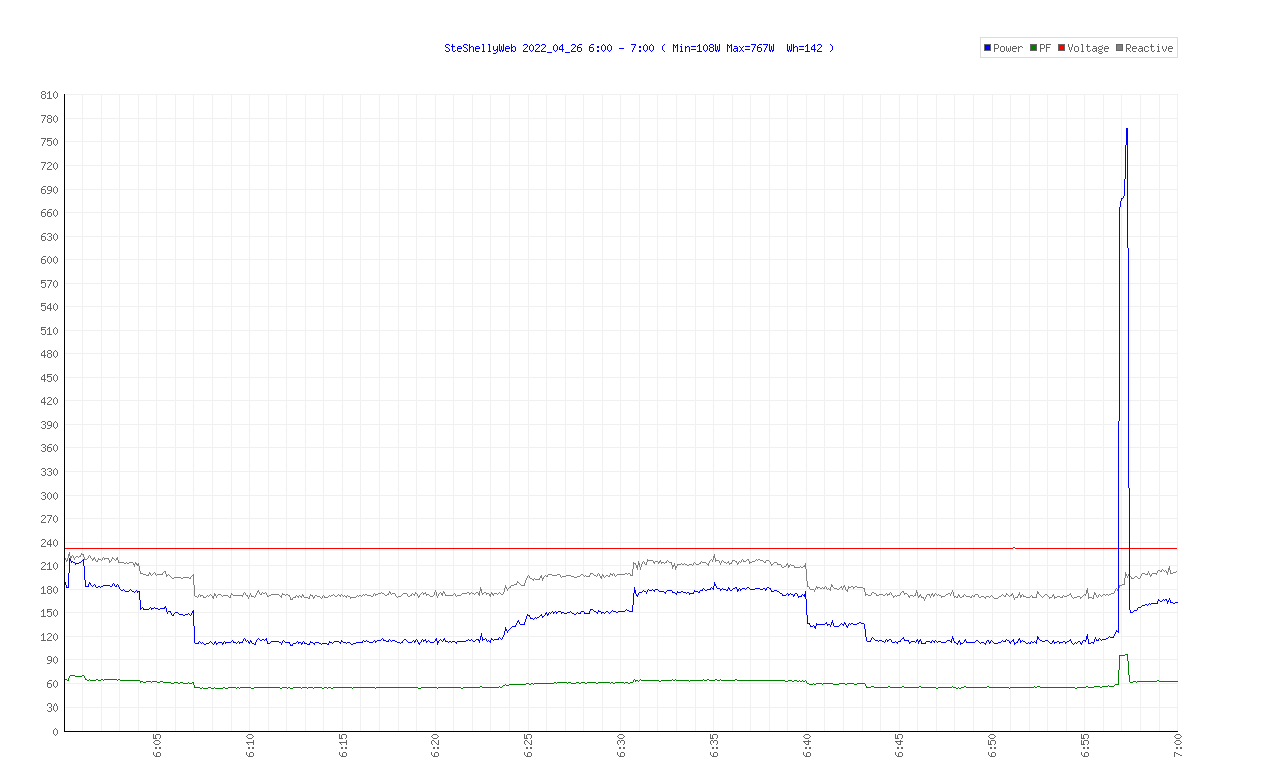

Vediamo con i carichi cosa combina il SW e come ci risponde lo shelly EM

http://www.energialternativa.info/public/newforum/ForumEA/U/GraficoEMSeiDiMattina.png




http://www.energialternativa.info/public/newforum/ForumEA/U/GraficoEMUltimaOra.png




Si può notare una tensione stabilissima (rosso) , il cosfi (verde invertito di valore e moltiplicato per 100) che quando sale il carico arriva all'unità e la potenza reattiva (grigio invertita di valore).

Soffermiamoci sulla Potenza Reattiva (PR) che si misura in VAR ed è la parte immaginaria della potenza.
Visto che siamo in regime sinusoidale (PURO ) PR=V*I*sin(fi), dove V ed I sono i valori efficaci della tensione e della corrente.

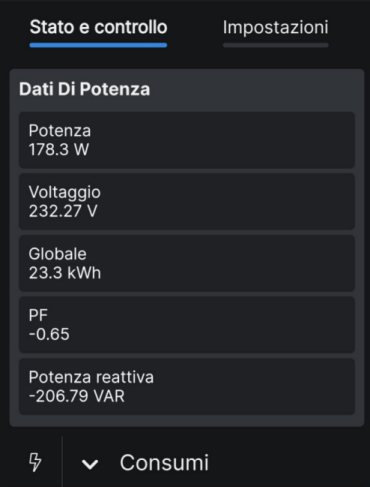

Questa è la schermata istantanea dell'app dello shelly dove mostra gli ultimi valori letti:

http://www.energialternativa.info/public/newforum/ForumEA/U/ImmagineAPShellyEM.png




Modificato da Bolle - 26/04/2022, 08:05:36


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 09:24:52

Vediamo meglio la questione della Potenza Reattiva.

In passato quiquoqua si era già affrontato il discorso riguardante il cosfi ma cerchiamo di capire meglio la questione che andremo ad affrontare ..perchè a mio avviso è di utilità generale e solleva una questione molto importante sulla potenza utilizzata.

Nella discussione effettuata in passato si era molto approssimativi...invece, con il dispositivo Shelly EM possiamo vedere il dettaglio di tutto quanto.


Faccio un veloce riassunto completando il discorso della vecchia discussione.

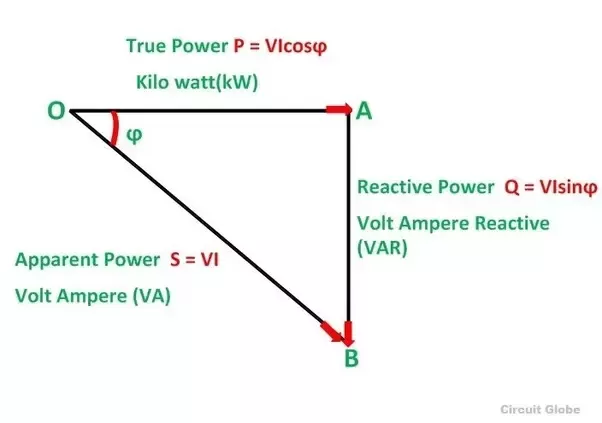

Quando il gestore ci fornisce energia noi abbiamo a che fare con tre potenze, quella Attiva (rappresentata nei grafici in blu) ,quella Reattiva ( rappresentata in grigio) e quella Apparente, che è legata alle due mediante una formulazza o un grafico che riporto sotto.

http://www.energialternativa.info/public/newforum/ForumEA/U/PotenzaAttivaReattivaApparente.png



Queste potenze, come visibile dal grafico, dipendono dal Fattore di Potenza ( FP colore verde). Più l'angolo si avvicina allo zero e più il Fattore di Potenza si avvicinerà al valore uno.

Di fatto l'utente utilizza solo la Potenza Attiva e non la Potenza Reattiva.
Per azzerare la Potenza Reattiva, e quindi utilizzare al meglio l'energia fornita, il cosFi deve tendere ad uno.

Per quanto ne so le forniture domestiche, a differenza delle ditte, pagano solo la Potenza Attiva e non pagano quella Reattiva.Correggetemi se sbaglio...non ci rimango male!

Con i grafici che si stanno realizzando si ha possibilità di monitorare in tempo reale l'andamento legato all'elettrodomestico che si sta utilizzando.

Infine anche la corrente, che possiamo calcolare mediante la formulazza scritta sopra, la quale in parte si dissipa per effetto Joule ,ha una componente Attiva e una Reattiva.



Modificato da Bolle - 26/04/2022, 10:01:26


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 13:04:21

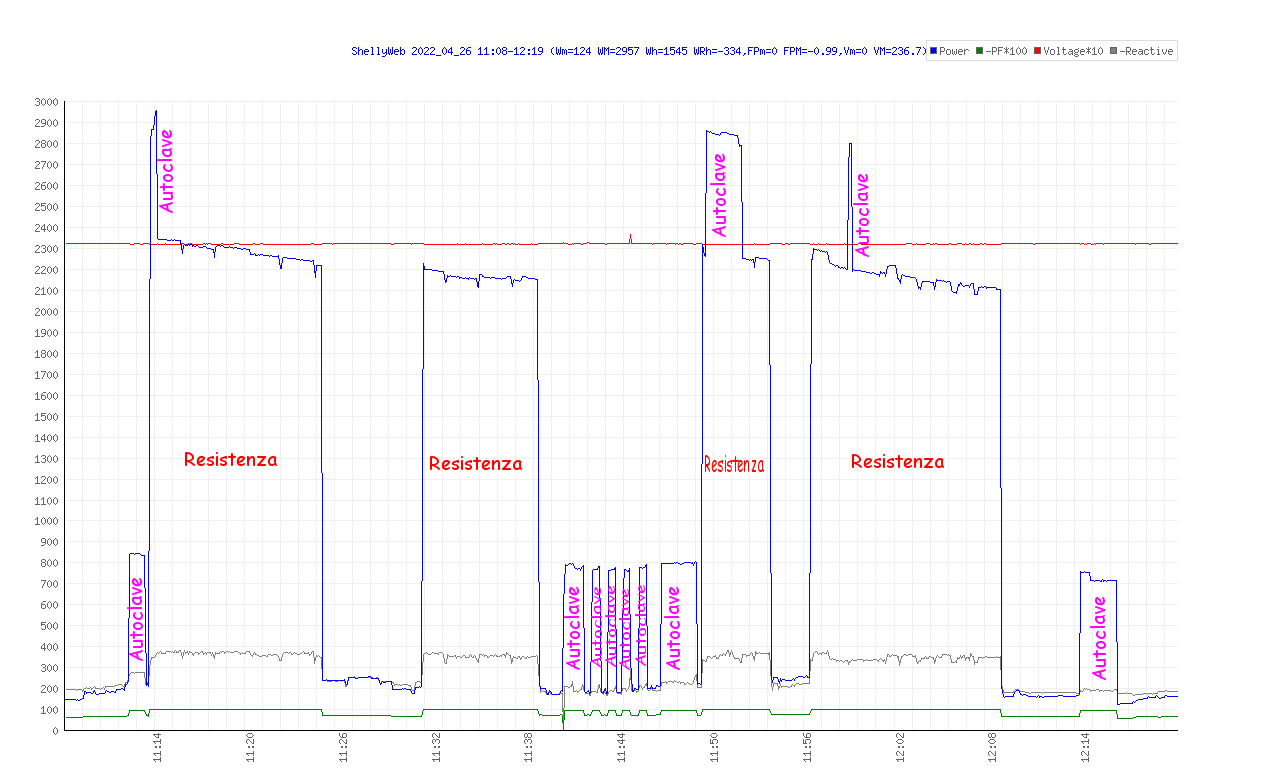

Vediamo il lavaggio della lavastoviglie come si comporta.
La tensione a livello grafico è moltiplicata per 10,il fattore di potenza è moltiplicato per -100 e la Potenza Reattiva è moltiplicata per -1.

http://www.energialternativa.info/public/newforum/ForumEA/U/LavastovigliePotenzaCosFiPotenzaReattiva.png

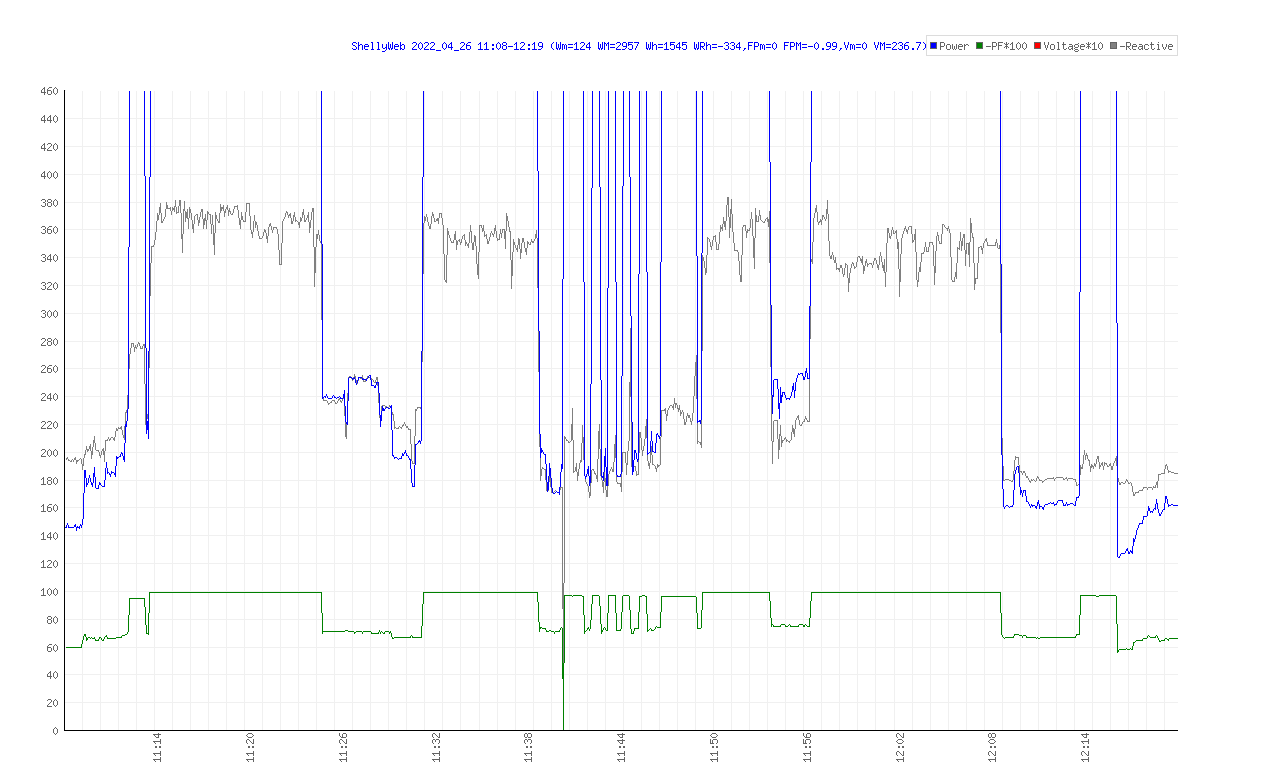

Questo lo zoom:

http://www.energialternativa.info/public/newforum/ForumEA/U/LavastovigliePotenzaCosFiPotenzaReattivaZoom.png



Domande?Dubbi?Osservazioni?Critiche?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 15:54:55

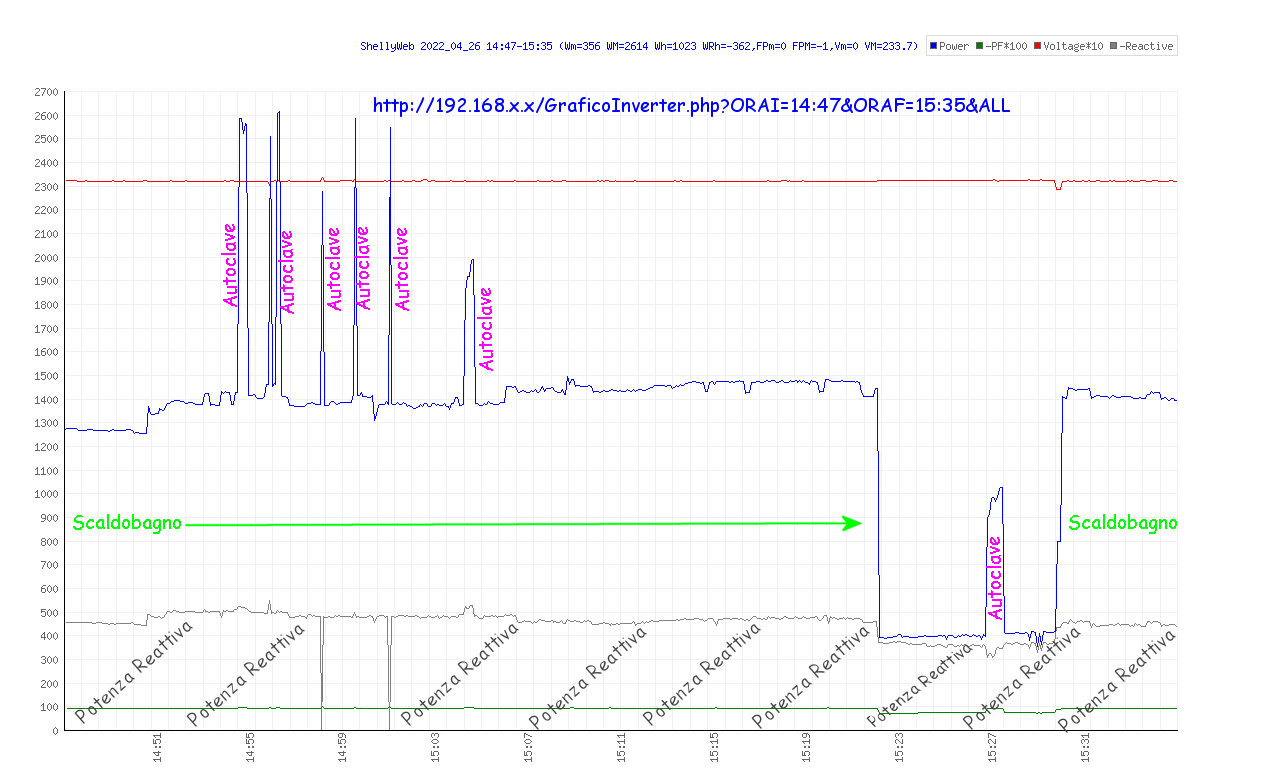

Implementato un altro comando: ALL che praticamente fa vedere sul grafico tutte le grandezze.

Mi sa che c'è qualquadra che non cosa...mmm...

http://www.energialternativa.info/public/newforum/ForumEA/U/ComandoALL.png



Sono spariti gli esperti??



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 26/04/2022 20:54:39

Il fattore di potenza è sempre di colore verde ma è moltiplicato per 1000 per essere visto meglio

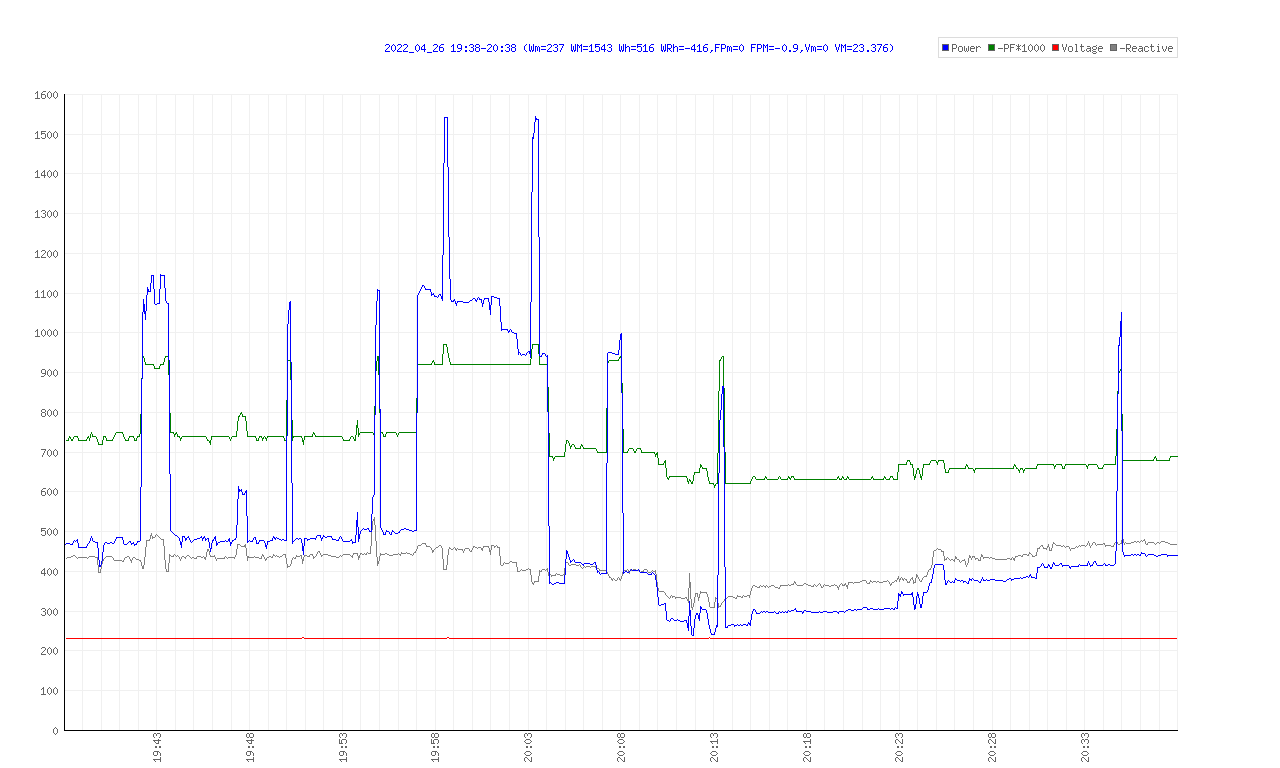

Un'altra cosetta su cui riflettere...

http://www.energialternativa.info/public/newforum/ForumEA/U/QualcosaNonQuadra.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 09:55:24

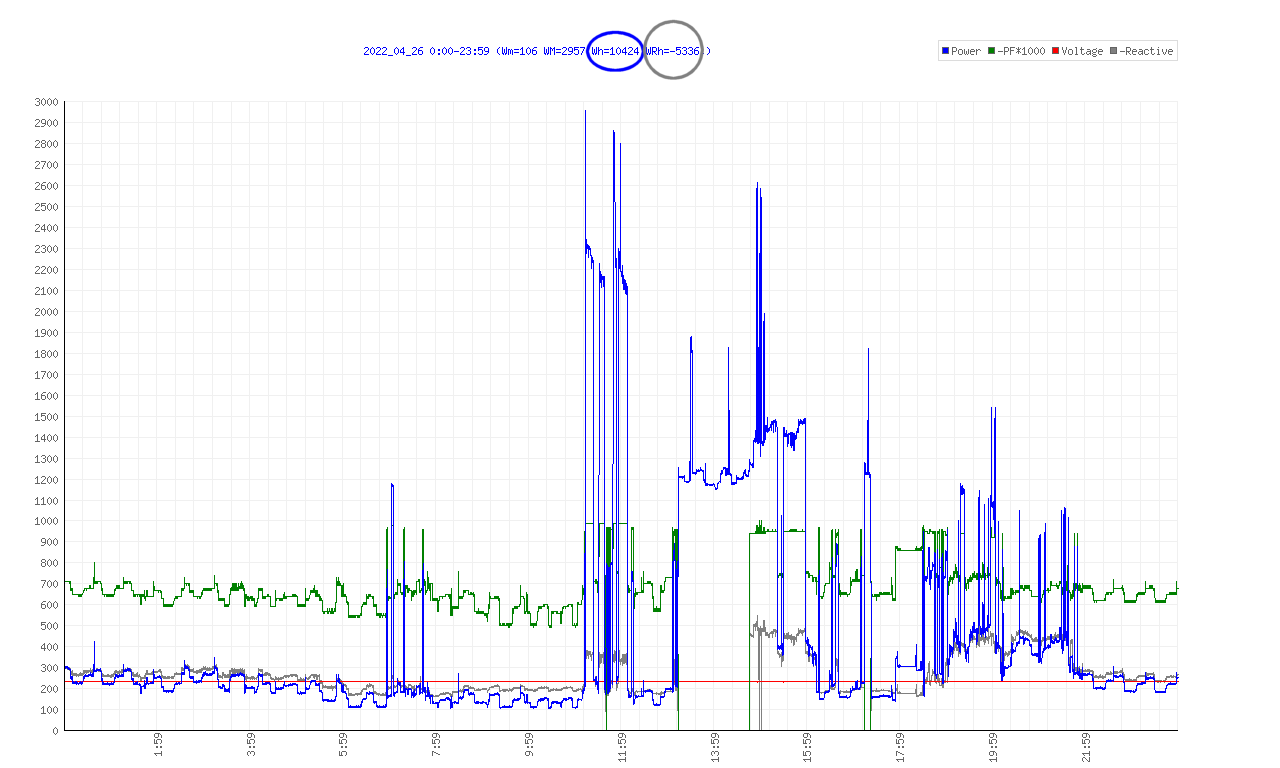

Cerchiamo di convergere verso la problematica che ha fatto nascere questo progettino. Ieri è stata la prima giornata dove ho completamente registrato i dati con lo shelly em...quindi abbiamo le 24 ore con tutto l'andamento degli assorbimenti. Dando per scontato che lo shelly misuri per bene la potenza e la potenza reattiva.... con il SW che ho realizzato (ormai possiamo dire che funzica per bene) otteniamo il seguente grafico:


http://www.energialternativa.info/public/newforum/ForumEA/U/GiornataDel26Aprile2026.png




Si nota che la tensione è stabilissima (l'inverter fa uscire una tensione che varia di un solo volt ), che l'abitazione assorbe complessivamente 10kwh ( cerchio blu) ma che l'energia reattiva dell'intera giornata è la metà ( cerchio grigio).

Questa cosa è un problema? O meglio :stiamo sprecando energia?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 11:48:05

CITAZIONE (Luca450Mhz, 25/04/2022 22:26:50 ) Discussione.php?216850&3#MSG32

Sono senza parole! Che brutta accoglienza a nuovi ospiti del forum
Anche davanti a degli errori eclatanti, non ammettere mai la colpa eh.. che brutta politica di vita.. io stimo le persone che sono umili, ed effettivamente non è una qualità che è sempre evidente in certi thread di questo forum..
E poi perché giocare all'avvocato difensore e al proprio assistito?! Boh...


Hai perfettamente ragione...

Proprio ieri ascoltavo una discussione in cui un utente metteva in evidenza alcune azioni positive compiute da un presidente tiranno e la risposta recitava, più o meno: cosa c'entra? Anche Hitler una mattina ha salutato un amico, ha offerto un caffè ad un collega o ha fatto altre azioni positive ma ciò non lo giustifica di certo per tutto il resto!

Ora il nostro vecchio amministratore, senza volergli toglere tutte le sue conoscenze, la sua competenza, la sua capacità, le sue iniziative spesso travolgenti, la sua intelligenza e tutto il resto non può certo negare che a volte si comporta come il presidente tiranno...

Sono anch'io uno degli oltre 1.500 membri della chat telegram citata nella discussione, chat del sito InDomus, che ho letto con attenzione: si, ma cos'è InDomus???

InDomus è un sito italiano nato attorno alla domotica casalinga fai-da-te (più precisamente basata sulla piattaforma OpenSource Home Assistant) ricco di guide, suggerimenti e spunti davvero interessanti e competenti.

Come il nostro, è un sito creato e mantenuto da volontari utenti che, in forma del tutto gratuita, si dedicano alla condivisione delle proprie conoscenze al fine di creare una comunità di utenti interessati allo stesso argomento.
E lo fanno scrivendo Articoli, gestendo il loro Forum, la chat Telegram e la pagina Facebook.

Ho letto vari loro articoli e posso dire che sono davvero bravi, competenti, sanno scrivere bene l'italiano (qualità non da poco ai giorni nostri) e, soprattutto, lo fanno gratis.

Insomma, sono da considerare a tutti gli effetti nostri bravissimi colleghi!!!

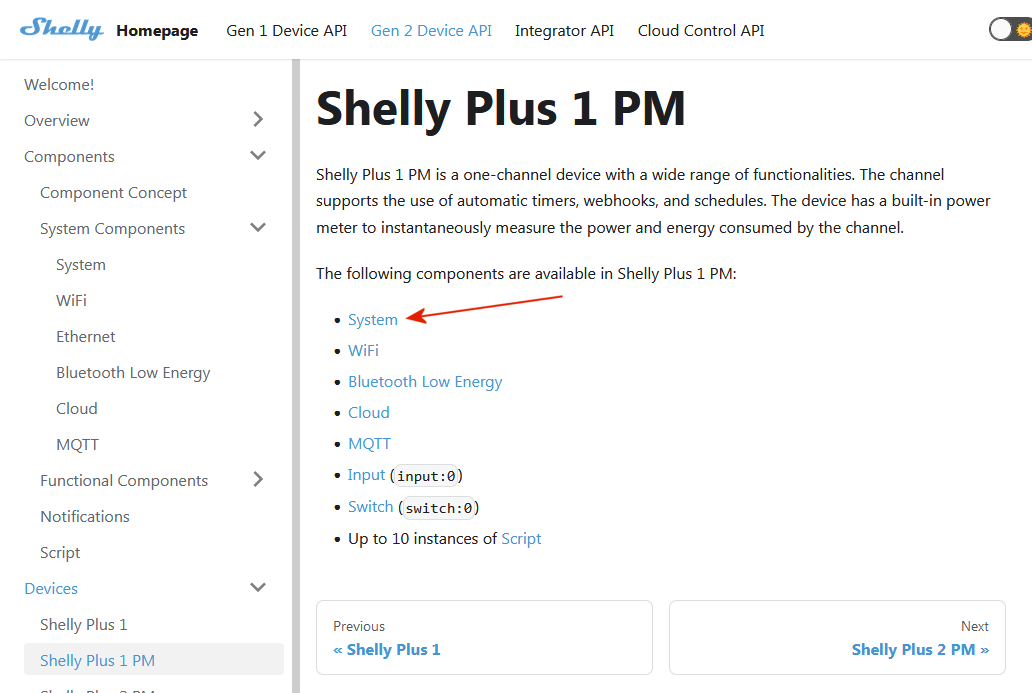

E invece, il nostro vecchio lupo (che non ha più peli sulla testa ma conserva ancora tutti i suoi viziacci...), si presenta sulla chat, posta la sua domanda e dopo soli 30 minuti Diego (uno dei moderatori) gli posta un link che se lo avesse guardato 1 solo minuto (come ho fatto io) lo avrebbe portato direttamente alla soluzione, senza cercare su siti australiani...:

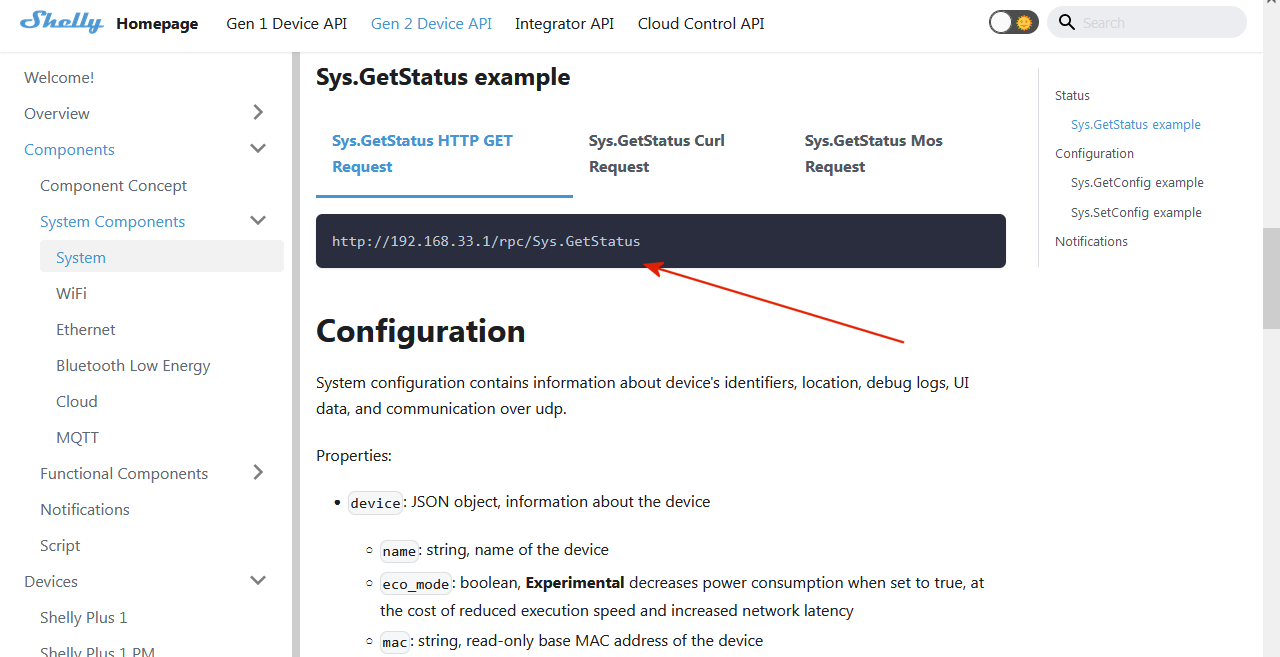

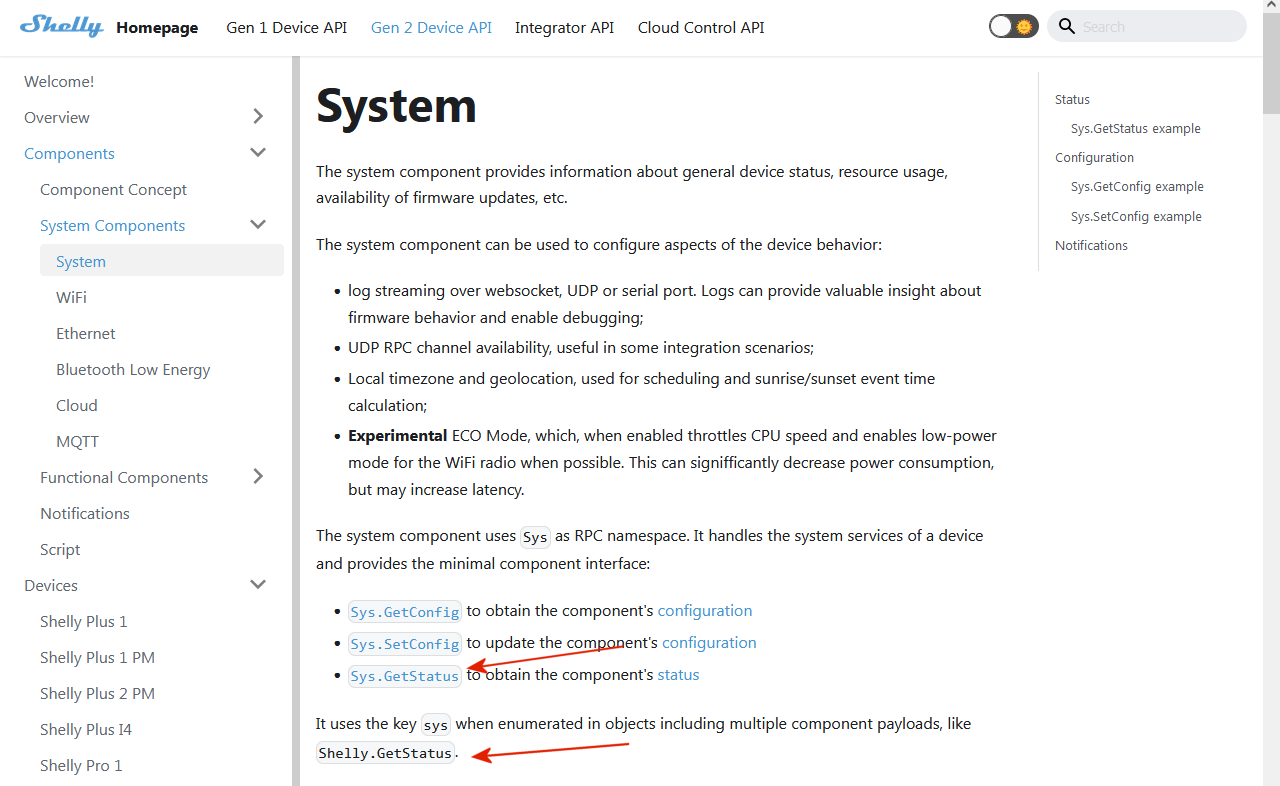

http://www.energialternativa.info/public/newforum/ForumEA/U/Shelly_1_PM_Plus_1.png



http://www.energialternativa.info/public/newforum/ForumEA/U/Shelly_1_PM_Plus_2.png



http://www.energialternativa.info/public/newforum/ForumEA/U/Shelly_1_PM_Plus_3.png



Ma lui, senza rispetto (tipico di chi grazie al suo impegno, la sua intelligenza, la sua competenza e i suoi traguardi perde il senso della realtà) si pone un gradino sopra gli altri, mostra il suo ragguardevole lavoro e, praticamente, inizia ad insultarli, trattandoli da incompetenti, da scansafatiche, da ragazzetti: come se domattina un utente si iscrive sul forum, posta un suo apprezzabile lavoro e inizia a scrivere che Bolle o un qualsiasi moderatore del forum, non capisce nulla, non sa nulla, è un coglione qualunque... come è giusto che sia verrebbe velocemente aggredito e, se gli insulti continuano (così com'è successo sulla chat) bannato.

Insomma, da osservatore esterno che ieri sera, esterrefatto, ha letto questa discussione non posso che dare ragione a Diego, Maurizio60, snakuzzo e tutti gli altri utenti di InDomus che hanno criticato l'intervento di Bolle.

Admin, Mod e Utenti di InDomus: a nome MIO vi chiediamo sommessamente scusa per il comportamento poco consono di Bolle.
Non è una persona cattiva, ma come tutte le persone geniali a volte si disconnettono dalla realtà: se siete o sarete capaci di ignorare i suoi colpi di coda sicuramente vi potrà insegnare tante cose buone!
E ricordate che se, di tanto in tanto, volete fare una capatina anche sul nostro forum sarete sempre i benvenuti!

Per punizione farò uno scherzetto al nostro SuperAdmin che non avrà certo difficoltà a risolvere ma che, conoscendolo, gli farà rodere il .... poichè gli impedirà di accedere!!!

Comunque, tornando all'argomento della discussione non posso fare a meno di apprezzare, ancora una volta, la tua competenza e bravura nel realizzare cose complesse in brevissimo tempo!

Mi piace l'analisi del tuo grafico: è identica alla mia dei primi giorni dall'installazione del mio power meter casalingo, basato su PZEM-016 interfacciato con ESP e Home Assistant.
Considera che ormai, uno sguardo di qualche secondo al grafico dell'ultima ora dell'energia consumata, mi permette di capire se c'è qualcuno in casa, se stanno cucinando, stirando, guardando la TV, facendo la lavatrice, lavastoviglie o altro.
Un po' come nel film Matrix che dalla strana sequenza di caratteri verdi i protagonisti capivano cosa stava succedendo all'interno.

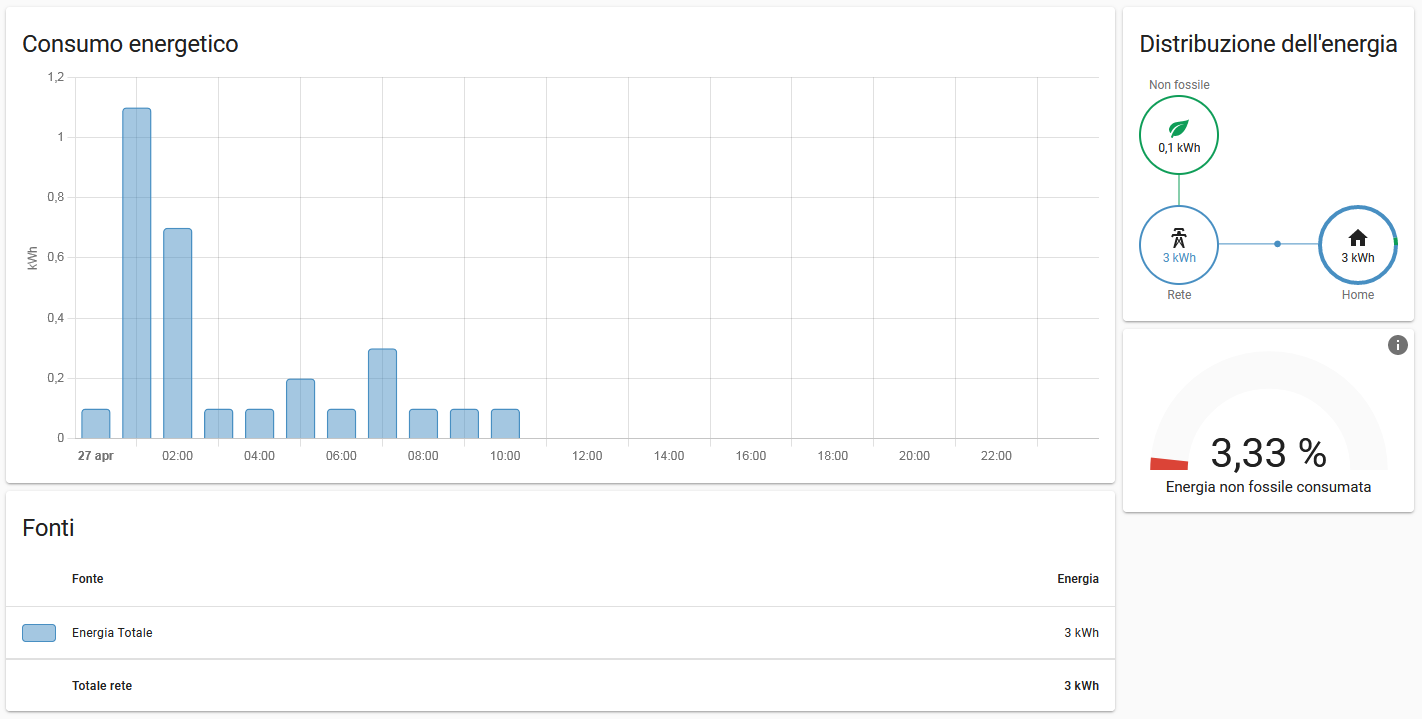

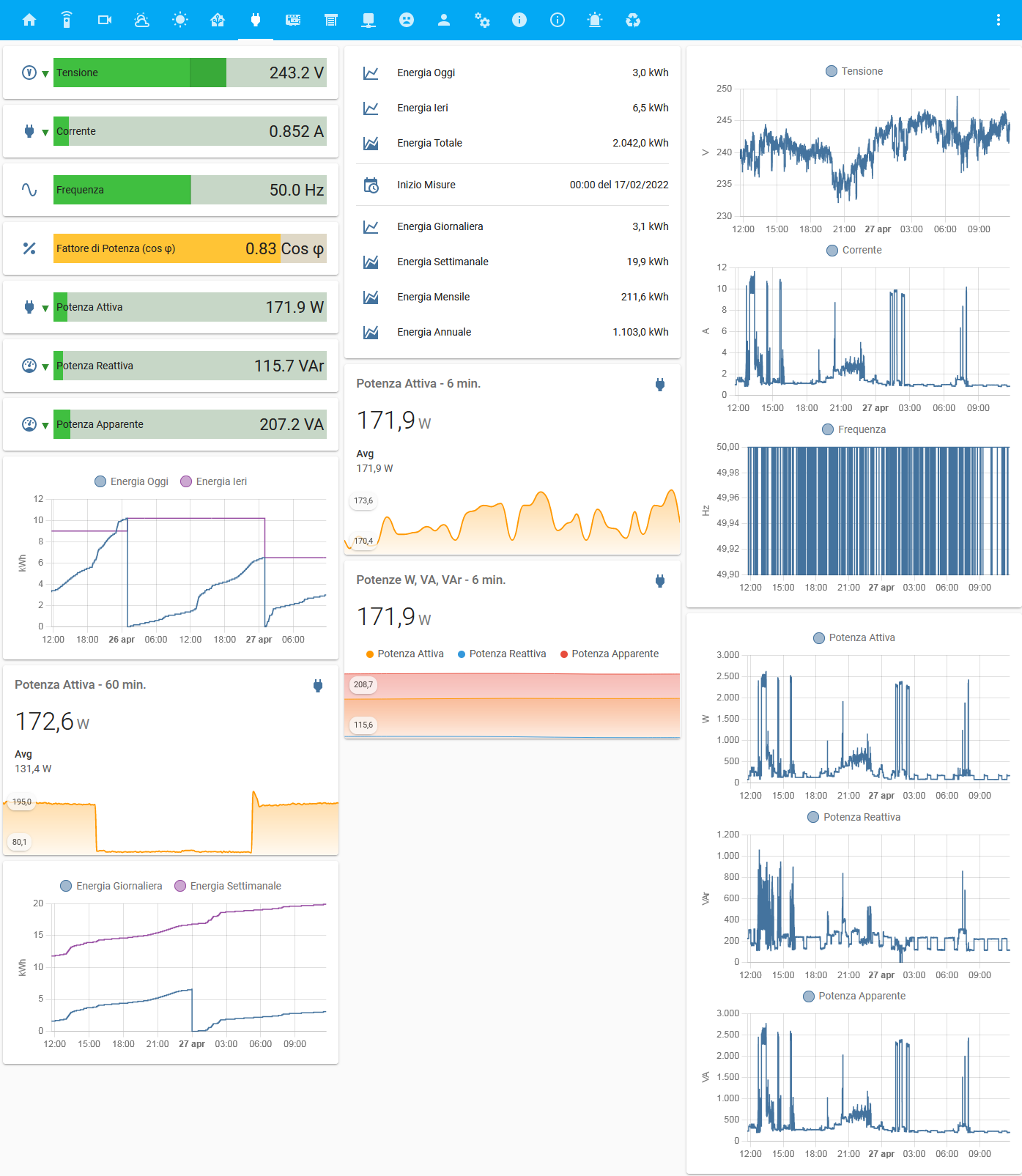

Senza togliere nulla al tuo lavoro, se vuoi monitorare i consumi non ignorare Home Assistant che offre una piattaforma già pronta per farlo, ti mostro alcuni screen del mio server:

http://www.energialternativa.info/public/newforum/ForumEA/U/Energia.png



http://www.energialternativa.info/public/newforum/ForumEA/U/Energia2.png



Sono ovviamente a disposizione, con la mente aperta e con i piedi per terra per accettare suggerimenti e critiche anche al mio duro commento.

Un tuo affezionato fan...

Elix


P.S. Ho rimosso l'immeritato Ban a Maurizio60, con la speranza che il gesto di pace si propaghi anche altrove!!!



Modificato da Bolle - 27/04/2022, 12:29:51


---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 12:12:34

Aridanga...anche il desposta ci si mette....il comando che posti con tanta saccenza sul plus non funge.



http://www.energialternativa.info/public/newforum/ForumEA/U/Shelly_1_PM_Plus_3.png

Sullo Shelly PLUS 1PM funzica /rpc/Shelly.GetStatus.




CITAZIONE
P.S. Ho rimosso l'immeritato Ban a Maurizio60, con la speranza che il gesto di pace si propaghi anche altrove!!!

Ho rimesso il ban!

Per vedere i comandi a disposizione su ogni dispositivo shelly c'è un comando:

/rpc/Shelly.ListMethods

basta questo per farsi dire cosa può accettare il dispositivo.



PS:Ho corretto le scuse...despotaaaaaa e ripristinato il ban!!!!!!



Modificato da Bolle - 27/04/2022, 23:18:23


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 12:37:03

Sono contento che il nostro despota e per giunta manero ,sia entrato nella discussione...perchè ho subito una domandina da fargli


http://www.energialternativa.info/public/newforum/ForumEA/U/DomandaAlRospo.png

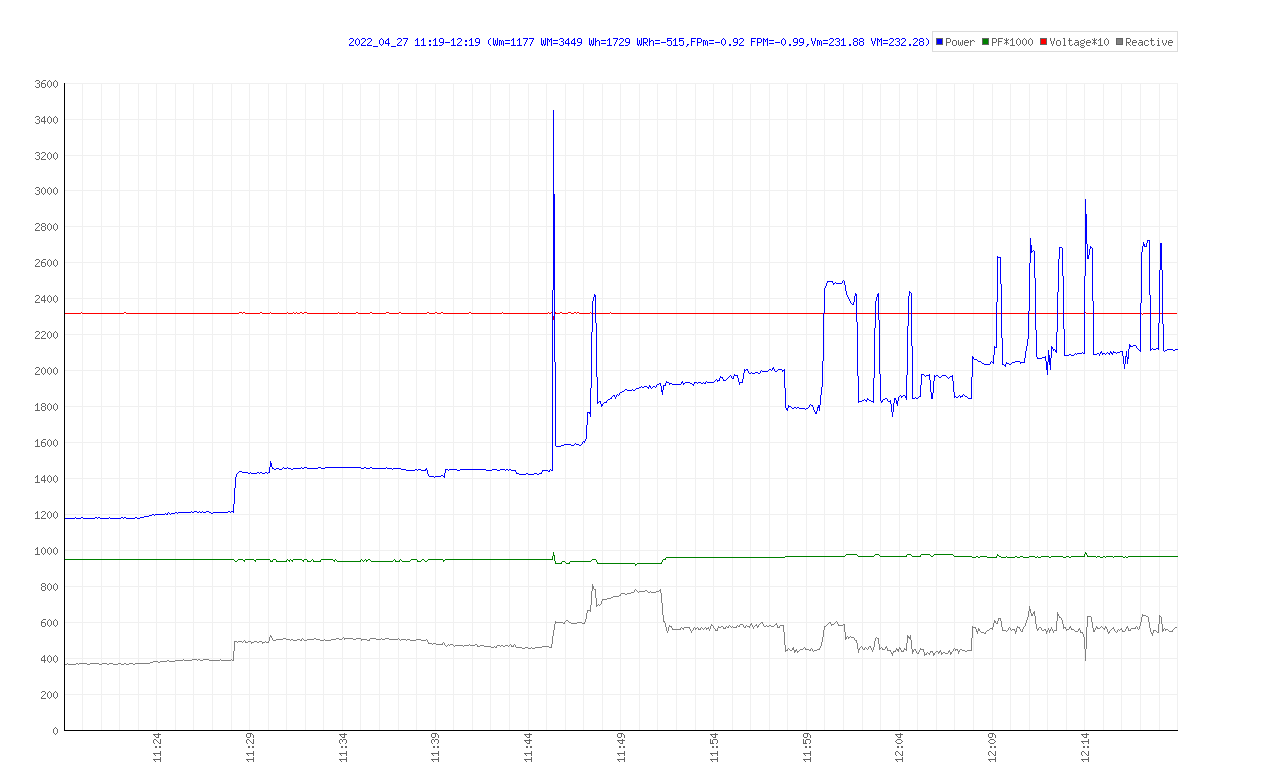

Questo è il grafico dell'ultima ora ...si nota la potenza reattiva (colore grigio)...il cosfi (unsigned colore verde) è moltiplicato per 1000, la tensione (colore rosso) è stabilissima anche con grandi variazioni di potenza assorbita (colore blu).

La questione è: se abbiamo un impianto ad isola dove il nostro generatore è un inverter...stiamo perdendo energia? Se la risposta è si ...abbiamo modo di evitare di perderla?



Modificato da Bolle - 27/04/2022, 12:42:36


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 14:05:59

Secondo me si perde solo l'energia per effetto Joule...

Comunque, se hai un inverter con tensione di uscita così piatta e che va a batteria puoi misurare facilmente cosa succede:

prendi motore ad induzione (che so, di una lavatrice, di un ventilatore, di una pompa) la colleghi all'inverter e misuri la corrente lato batterie.

Poi rifasi il motore con un condensatore adeguatamente calcolato (e su questo so già che non hai bisogno di aiuto...) e rimisuri la corrente lato batterie: se è la stessa ho ragione io, diversamente hai un bel problema da risolvere!!!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 15:20:23

Tutto qua? Sei diventato sintetico ora? Hai intrapreso anche tu una brutta politica di vita?

Dai log sto notando che lo shelly, oltre ad aver disorientato le info dei comandi (bastava rendere il plus retrocompatibile) ...potrebbe non funzicare per bene sul calcolo dello sfasamento, che non è per niente facile.Ovviamente il mio è solo un dubbio...credo lecito...e spero che non ci inviino i tecnici della shelly a cazziarmi!




Modificato da Bolle - 27/04/2022, 15:27:31


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
