Controllare gli assorbimenti con lo Shelly, Shelly EM, Shelly 1PM , Shelly Plus 1PM
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 17:33:03


CITAZIONE

Tutto qua? Sei diventato sintetico ora?

Più mi espongo più rischio... meglio essere sintetici!

Comunque, cercando su internet qui, sembra che lo Scelly 1 PM si appoggi, per le misure, ad un integrato specializzato, ovvero il BL0937 che, secondo il datasheet, dichiara di possedere caratteristiche di tutto rispetto...

Certo, tutto può essere, ma le premesse lasciano pensare che i valori letti dovrebbero essere estremamente precisi.

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3477

Stato:



Inviato il: 27/04/2022 18:31:15

Dico la mia da profano; se il dispositivo risponde ad un linguaggio "Interpretato", non capisco la trovata di cambiare i Token (intesi come le frasi convenzionali per interagire).
Passi per i primordi informatici ove si lottava fino all'ultmo Byte.
Ora sembra un'abile trovata per costringere gli utenti a munirsi sempre dell'ultimo HW/SW.
La compatibilità verso il basso è da sempre stata la caratteristica vincente dell'elettronica, ma se ora, l'obsolescenza funzionale dell'Hardware non è abbastanza breve, credo che sopperiscano con un'obsolescenza della Logica. Sempre di corsa per l'ultima Release e tutti con il senso di colpa di ssere "Obsoleti".

@Elix ho letto a lungo il canale dei bannati e ti assicuro che a tenerli lontani è tutto di guadagnato. In questo Forum ho trovato spunti didattici veramente ottimi (Te compreso) e anche se ci sono pagine su pagine e formule su formule è sempre un piacere della mente leggervi.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 18:39:41

CITAZIONE (BellaEli, 27/04/2022 17:33:03 ) Discussione.php?216850&4#MSG46


Più mi espongo più rischio... meglio essere sintetici!

Comunque, cercando su internet qui, sembra che lo Scelly 1 PM si appoggi, per le misure, ad un integrato specializzato, ovvero il BL0937 che, secondo il datasheet, dichiara di possedere caratteristiche di tutto rispetto...

Certo, tutto può essere, ma le premesse lasciano pensare che i valori letti dovrebbero essere estremamente precisi.

Elix

Mi dispiace correggerti..dovevi essere più sintetico...ma è lo shelly EM che permette di calcolare la potenza reattiva ed anche il cosfi...lo shelly 1PM questa cosa non la fa!



Modificato da Bolle - 27/04/2022, 18:59:19


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 18:52:33

Iniziamo a parlare dell'architettura e le funzionalità del SW che ho sviluppato. Ho sviluppato 3 cose:
1. Lo SteShelly.exe ( che gira sul pc)
2. Lo SteReceiveData ( programma in php che riceve i dati che gira sul server)
3. La SteShellyWeb ( programma in php che visualizza i grafici desiderati e gira sul server.

Il tutto funzica in questo modo: lo SteShelly.exe interroga il dispositivo ( 1PM. PLUS 1PM o EM) ogni 5 secondi. I dati vengono bufferizzati e passato un minuto vengono inviati allo SteReceiveData.

E' compito dello SteShellyWeb visualizzare il grafico accedendo ai dati.

I dati memorizzati sono 17.280 al giorno ed è compito dello SteShellyWeb analizzare tutti i dati e mandarli in presentazione.

Acquisire i dati ogni 5 secondi non è eccezionale,sicuramente sempre meglio dei SW commerciali, ma vorrei scendere con i tempi e mandare in visualizzazione i dati ottimizzati.

Il programma SteShelly.exe potrebbe essere eliminato con uno script ma questo gira solo sul Plus.

Vediamo cosa si riesce a fare...

L'idea è quella di integrare il grafico delle potenze con quello di produzione del fotovoltaico...vediamo se riusciamo a fare tutto con lo shelly...visto che ci siamo...facciamo un prodottino fai da te professional accessibile a tutti!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 18:57:05

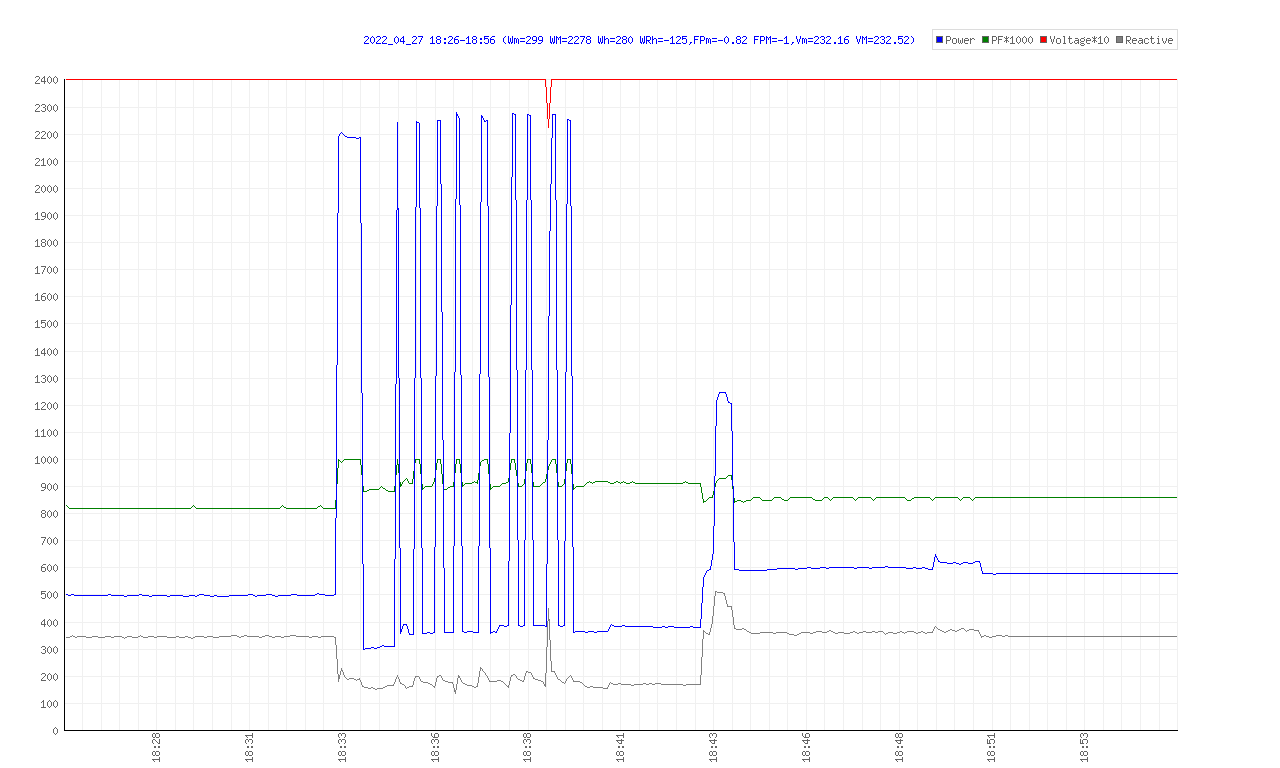

Questo è il grafico del ferro da stiro :

http://www.energialternativa.info/public/newforum/ForumEA/U/FerroDaStiro.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 18:57:19


CITAZIONE

Mi dispiace correggerti... ...ma è lo shelly EM che permette di calcolare la potenza reattiva ed anche il cosfi...lo shelly 1PM questa cosa non la fa!

Non lo sapevo, ho visto i grafici e ho dato per scontato che li avessi fatti col PM 1 plus, anche perchè hai parlato solo di quello!
Ma quindi ora li hai tutti e 3? Peggio di un bambino di 3 anni!!!

Comunque, se parliamo dell' EM qui è visibile l'integrato che usa, ovvero l' ADE7953 che, sempre da datasheet, ha caratteristiche ancora superiori!!!

Ora se vuoi fare il "saccente" e metterti pure al di sopra di Analog Devices fai pure...:
vorrà dire che se ieri sera mi son visto "Come ti divento bella!" oggi mi vedrò "Come ti divento Dio!"



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 19:00:20

CITAZIONE (Bolle, 27/04/2022 18:57:05 ) Discussione.php?216850&4#MSG50

Questo è il grafico del ferro da stiro :

http://www.energialternativa.info/public/newforum/ForumEA/U/FerroDaStiro.png



Cos'è quello spike di tensione negativa? Strano!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 19:02:48

CITAZIONE (BellaEli, 27/04/2022 18:57:19 ) Discussione.php?216850&4#MSG51

Peggio di un bambino di 3 anni!!!

Esatto...immagina come sono rimasto quando il plus mi tornava errore sul comando status! Sbattevo i piedi a più non posso!



CITAZIONE
ho dato per scontato

Esatto...hai dato troppe cose per scontato...ma ti perdono!
Lo faccio solo perchè so che puoi dare una mano ..non per altro!



Modificato da Bolle - 27/04/2022, 19:07:16


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 19:06:48

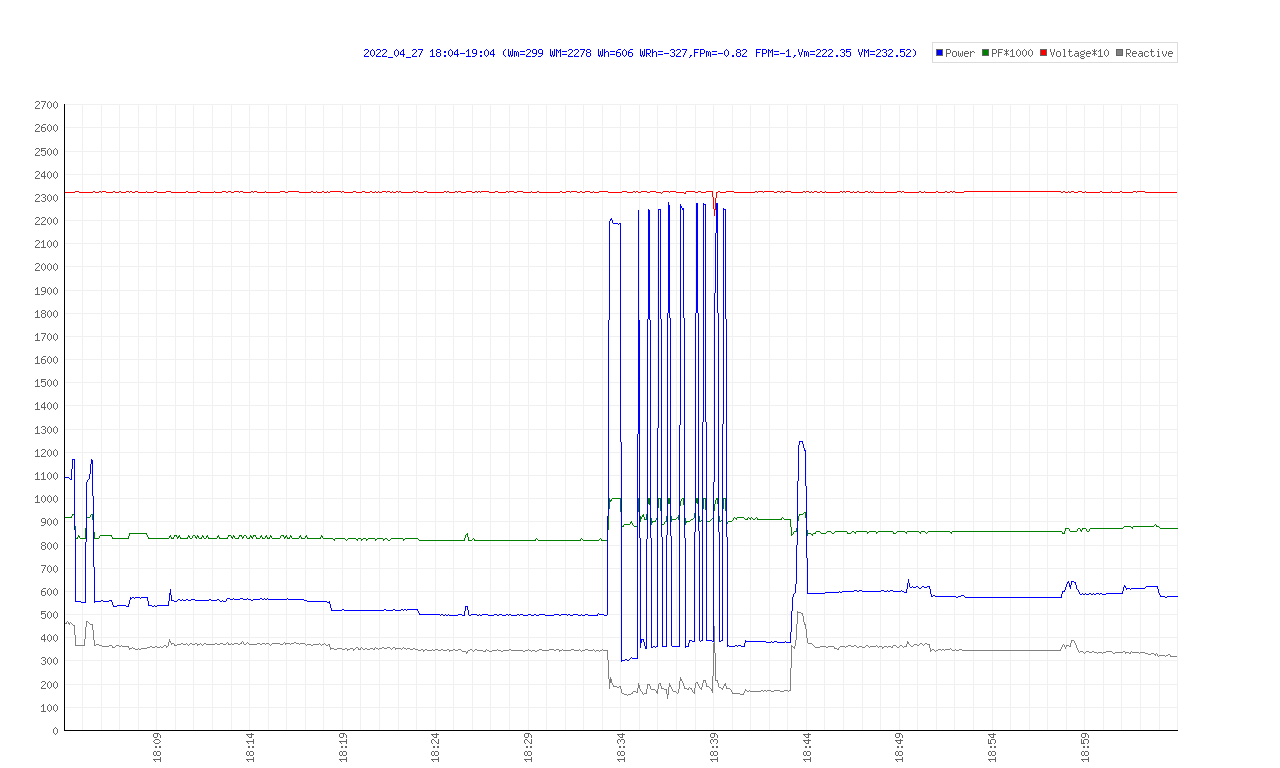

In alto ci sono i valori minimi e massimi della tensione...in effetti non la tensione scende ...ma non mi sembra tornare con i valori minimo o massimo

Faccio il grafico alzando il range

http://www.energialternativa.info/public/newforum/ForumEA/U/Spike.png




in effetti non capisco cosa possa essere successo...5 secondi sono troppi ...occorre scendere con i tempi di acquisizione

magari mostrarli solo su uno zoom...e saltarli sicuramente quando si inquadra la giornata...oppure fare qualche algoritmo 'intelligente'.



Modificato da Bolle - 27/04/2022, 19:11:00


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 19:21:25

CITAZIONE (Bolle, 27/04/2022 19:06:48 ) Discussione.php?216850&4#MSG54

...in effetti la tensione non scende ...ma non mi sembra tornare con i valori minimo o massimo...

Bug, bug, buuuuugggggg!!!!!!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 19:21:59

CITAZIONE (BellaEli, 27/04/2022 19:21:25 ) Discussione.php?216850&4#MSG55


Bug, bug, buuuuugggggg!!!!!!

Vero....ma l'ho sistemato!Tièèèè

Maledetto di un rospo!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 19:25:01

Si si ...so cosa è accaduto...e sono sempre più convinto che ci sia un bug nello shelly! Vediamo se indovini!!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 19:27:31

Di Dio ce n'è solo uno e, da quello che leggo, non sono io...



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9658

Stato:



Inviato il: 27/04/2022 19:31:44

CITAZIONE (BellaEli, 27/04/2022 19:27:31 ) Discussione.php?216850&4#MSG58

Di Dio ce n'è solo uno e, da quello che leggo, non sono io...

Dai dai ...che è facile...

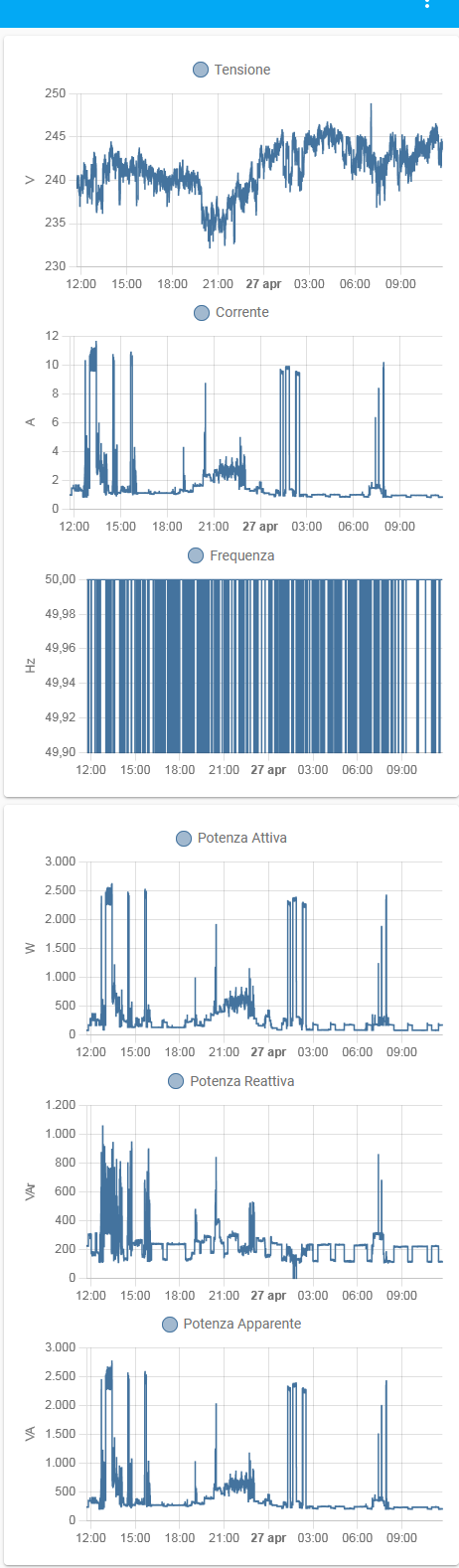

Cmq simpatici questi grafici... ...li hai fatti tu? Perchè volevo verificare l'ipotetico bug dello shelly...ma non mi sono utili.

http://www.energialternativa.info/public/newforum/ForumEA/U/GraficiRospo.png



Per curiosità...a cosa ti serviva il grafico della corrente?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 27/04/2022 19:37:29

Lo PZEM passa ad Home Assistant (ogni 10 s) tutti i valori (corrente compresa) che vengono archiviati in automatico su un database MariaDB.

Per aggiungere un grafico all'interfaccia devi solo selezioare quale valore visualizzare... era lì... perchè non metterlo?


Comunque, se ti riferisci al tuo grafico, il valore dell'energia reattiva appare sfasato di 180 gradi rispetto l'energia attiva... ma sicuramente lo hai fatto apposta per vedere se eravamo attenti...



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
