Controllare gli assorbimenti con lo Shelly, Shelly EM, Shelly 1PM , Shelly Plus 1PM
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 28/04/2022 17:12:09

CITAZIONE (BellaEli, 28/04/2022 16:58:51 ) Discussione.php?216850&5#MSG75

1. Non ho capito quale sia la seconda problematica e se devo considerare anche la terza visto che nell'introduzione parlavi solo di 2 problematiche...

sei un cazzone ...che mi fa ridere!


CITAZIONE
Ah, ma quindi sai chiedere anche scusa? Ah, già, solo quando sbagliano gli altri!!!

Sto attendendo le tue scuse...su su ...

CITAZIONE (BellaEli, 28/04/2022 16:58:51 ) Discussione.php?216850&5#MSG75
C'era un tizio, un certo Georg Simon Alfred qualcosa... ma non ricordo mai il cognome, uno che visse tra il XVIII e il XIX secolo, che scrisse una strana legge: V = R x I.
Ora, considerando che le potenze in gioco variano tra qualche centinaio e qualche migliaio di watt possiamo ipotizzare correnti, lato DC, che varino tra qualche amper a qualche ventina di amper (non so se lavori a 24 o 48 volt).
Sapendo del tuo viziaccio, quello di battere i piedi a terra come un bambino di 3 anni quando non puoi avere tutto e subito, anche se non usi uno shunt compensato termicamente, con variazioni di correnti così importanti puoi usare un cavetto da 1,5 mm2 di qualche metro e misurare la caduta di tensione ai suoi capi.
Certo, senza strumentazione non potrai tararlo, non potrai apprezzare variazioni di pochi mA, ma se dobbiamo verificare se la potenza reattiva, che spesso supera il 30% di quella attiva, è a carico delle batterie credo che la mia idea possa funzionare...

P.S. Le misure precise si fanno con la legge citata sopra, non con i sensori di Edwin Herbert non ricordo il cognome...

Questa è una supercazzola megagalattica...ti lascio uscire dall'angolo ed evito di infierire ( faccio finta di non aver letto) esattamente come ho fatto con quello a cui hai chiesto scusa...ma occhio che utilizzerò tutto quello che mi dici contro di te ...caro il mio pollacchiotto benestante e ricco di famiglia!



Modificato da Bolle - 28/04/2022, 17:28:14


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/04/2022 18:51:47

Sei tu il benestante che ti compri Shelly PM, Shelly PM Plus, Shelly EM e ora anche Shelly UNI...
Ah, con quello da solo mi è sembrato di capire che non ci fai niente...
Devi comunque acquistare un sensore a parte!!!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 07:12:49

Bravo, vedo che inizi ad essere attento!

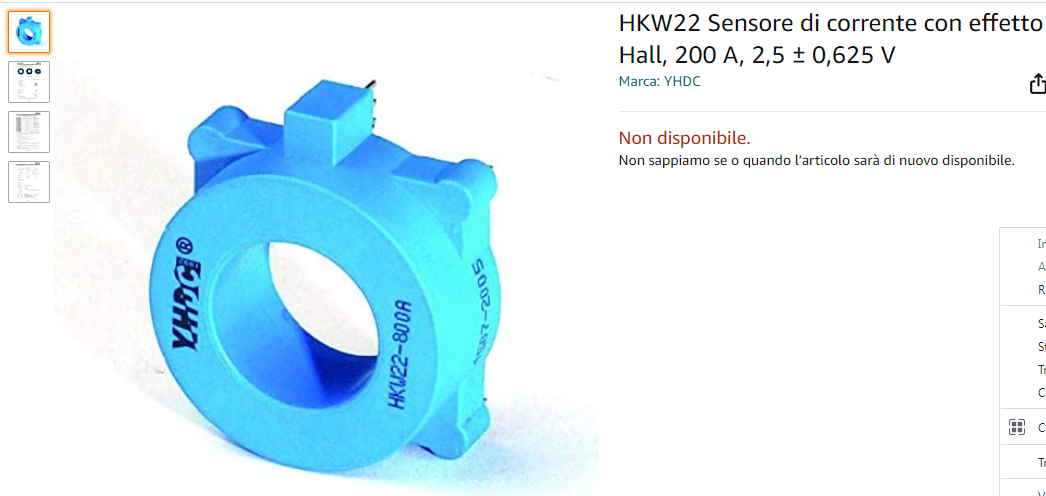

Ho preso anche questo a 11Euri!!

Faccine/Smileys_0011.gif

http://www.energialternativa.info/public/newforum/ForumEA/U/SensoreDiHall.png


https://www.amazon.it/HKW22-Sensore-corrente-effetto-Hall/dp/B01G3QQZN0/ref=sr_1_4?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2HXJADQ5478E5&keywords=sensore+corrente+hall+200a&qid=1651154054&sprefix=sensor+corrent+hall+200a%2Caps%2C194&sr=8-4

Il vantaggio è che con gli shelly...le persone comuni, senza avere dimestichezza con programmazione e ramarazzi vari...potranno mettere in piedi un sistema di controllo ad hoc per il loro impianto!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 29/04/2022 10:50:38


CITAZIONE

Il vantaggio è che con gli shelly...le persone comuni, senza avere dimestichezza con programmazione e ramarazzi vari...potranno mettere in piedi un sistema di controllo ad hoc per il loro impianto!

Mi spiace doverti sempre contraddire ma le persone comuni che non hanno dimistichezza con programmazione e ramazzi vari al massimo usano il cloud di Shelly... il Cloud dell'inverter o soluzioni chiavi in mano passate dall'elettricista (non tu, ovviamente ).

Quindi ben vengano le sperimentazioni, la customizzazione del tuo sistema ma non pensare di andare a fare Dio sugli impianti degli altri!!!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 12:42:19

CITAZIONE (BellaEli, 29/04/2022 10:50:38 ) Discussione.php?216850&6#MSG79

Mi spiace doverti sempre contraddire ma le persone comuni che non hanno dimistichezza con programmazione e ramazzi vari al massimo usano il cloud di Shelly... il Cloud dell'inverter o soluzioni chiavi in mano passate dall'elettricista (non tu, ovviamente ).

Quindi ben vengano le sperimentazioni, la customizzazione del tuo sistema ma non pensare di andare a fare Dio sugli impianti degli altri!!! :P


Ti rispondo utilizzando le tue stesse parole
Tu, la gente comune, non la puoi trattare " senza rispetto (tipico di chi grazie al suo impegno, la sua intelligenza, la sua competenza e i suoi traguardi perde il senso della realtà) si pone un gradino sopra gli altri, mostra il suo ragguardevole lavoro e, praticamente, inizia ad insultarli, trattandoli da incompetenti, da scansafatiche...".

Quindi, se la gente comune ha un dispositivo economico che deve agganciare con qualche filo e può controllare e comandare il suo inverter e il suo assorbimento...ben venga.

Le implicazioni possono essere incredibili ...faccio un esmepio su quello che mi è capitato oggi: con i grafici dell'assorbimento della pompa sono riuscito a capire quando è stato lasciato un rubinetto aperto e quindi chi sia stato!

Cmq io non vorrei fare il Dio sugli impianti degli altri...la mia intenzione, in linea con l'obiettivi del forum, è quella di mettere a disposizione alla gente comune gli strumenti ( pratici e teorici) per risolvere le loro problematiche, rimanendo con i piedi per terra.Quindi,a differenza di altri, sono uno che tende a dare risposte e/o soluzioni senza mettermi sul piedistallo evitando i leggi quiquoqua e conseguentemente facendo la pappa pronta.. specialmente se si tratta di banalità (per me ovviamente)!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4484

Stato:



Inviato il: 29/04/2022 12:43:50

Faccine/Smileys_0108.gif



---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Agricoltore ammazza child e NON col latte vaccino che ucciderà tutti quelli che ne fanno uso



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 12:44:57

CITAZIONE (emuland, 29/04/2022 12:43:50 ) Discussione.php?216850&6#MSG81

Faccine/Smileys_0108.gif

Faccine/Smileys_0039.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 13:01:16

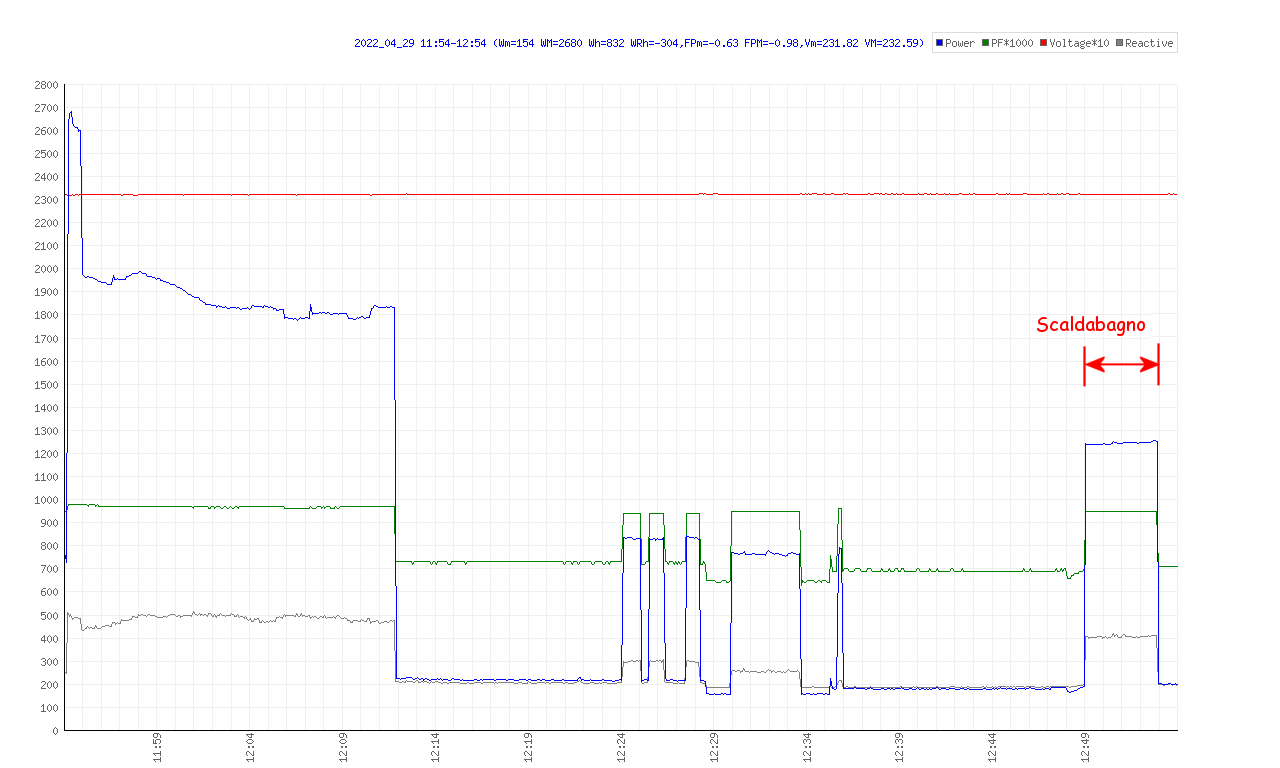

Vediamo come varia il cosfi e conseguentemente la potenza reattiva in quest'ultima ora. Dal grafico è possibile capire se lo shelly em sta calcolando per bene il cosfi? Lo scaldabagno assorbe 800w-1000w.

http://www.energialternativa.info/public/newforum/ForumEA/U/ShellyScaldabagno.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 29/04/2022 13:07:43

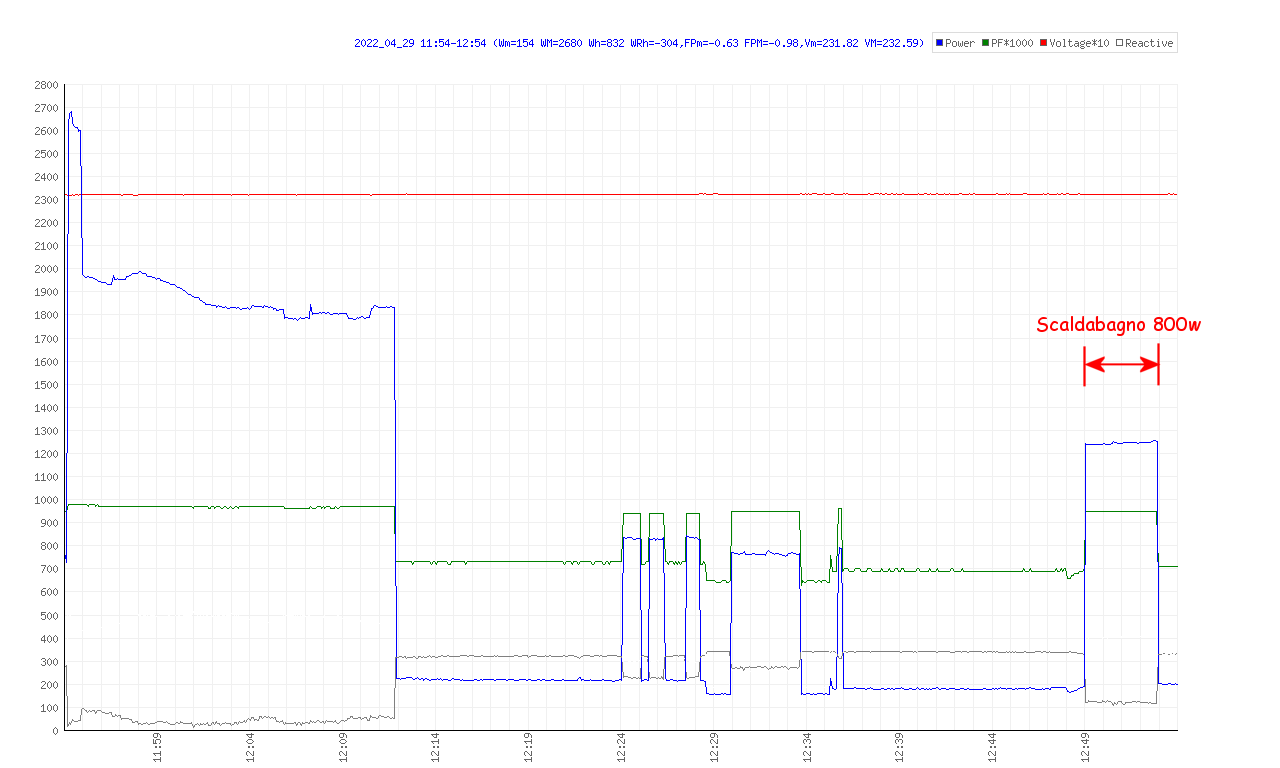

Magari se ti decidi a correggere il valore della potenza reattiva... le persone comuni ne sarebbero davvero felici...

http://www.energialternativa.info/public/newforum/ForumEA/U/Grafico_Corretto.png



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 13:12:21

CITAZIONE (BellaEli, 29/04/2022 13:07:43 ) Discussione.php?216850&6#MSG84

Magari se ti decidi a correggere il valore della potenza reattiva... le persone comuni ne sarebbero davvero felici...


Non l'ho capita...la potenza reattiva quella è!! Solo che l'assorbimento dello scaldabuzzo lo regolo io...ricordavo di averlo lasciato a 800W, invece l'ho portato a 1000W.

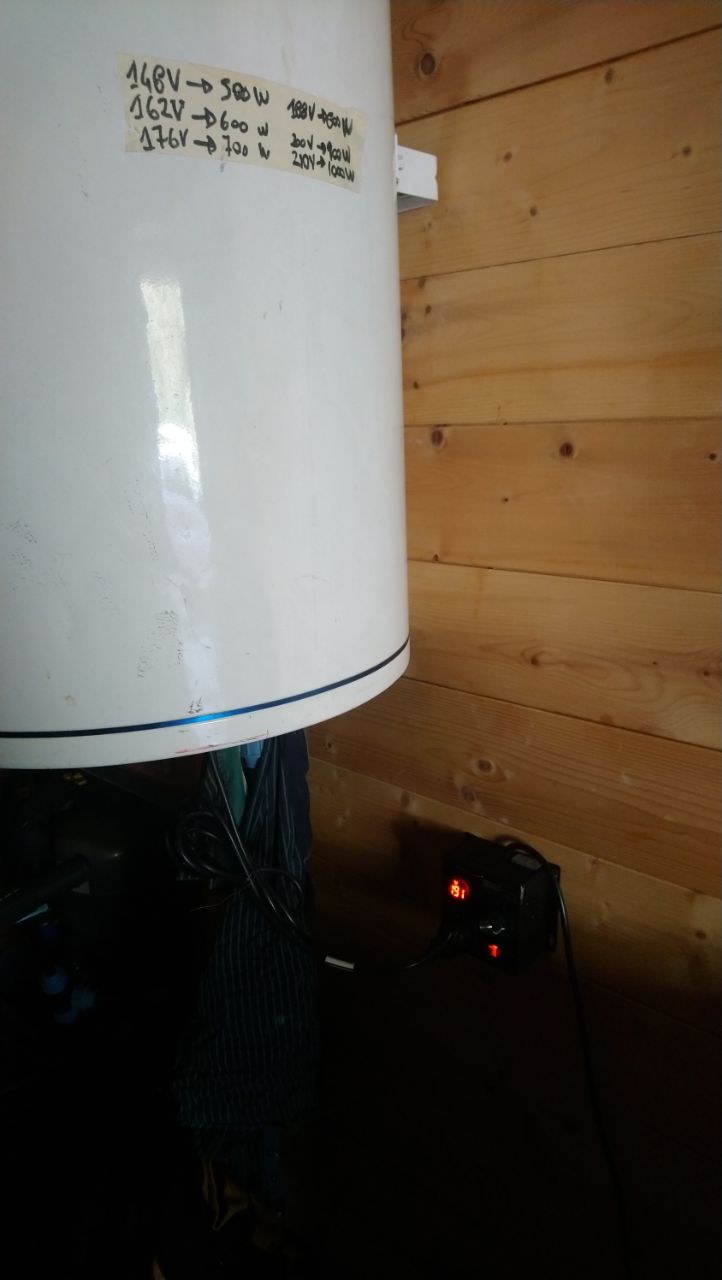

http://www.energialternativa.info/public/newforum/ForumEA/U/ScaldabuzzoDimmerato.jpg




Questo lo scaldabuzzo dimmerato...ti piace pollacchiotto?



Modificato da Bolle - 29/04/2022, 13:15:59


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 29/04/2022 13:16:58

No, nel tuo grafico più il Cosφ si avvicina all'unità più la potenza reattiva aumenta, cosa ovviamente non corretta.

Il ho invertito (di 180°) il grafico della reattiva ma faccio fatica a capire il suo offset non avendo a disposizione i dati grezzi.

Comunque scrivi a "Zampe di mosca"!!!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 13:19:00

CITAZIONE (BellaEli, 29/04/2022 13:16:58 ) Discussione.php?216850&6#MSG86

No, nel tuo grafico più il Cosφ si avvicina all'unità più la potenza reattiva aumenta, cosa ovviamente non corretta.

Il ho invertito (di 180°) il grafico della reattiva ma faccio fatica a capire il suo offset non avendo a disposizione i dati grezzi.

Aspè...ho capito quello che dici...ma non le conclusioni!

Come ho già detto visualizzo l'abs (così lo capisci ) di tutti i dati ...questi sono il significato dei campi :
1° secondi dal 1.1.1970,
2° potenza attiva,
3° cosfi,
4° tensione,
5°Potenza reattiva.

http://www.energialternativa.info/public/newforum/ForumEA/U/DatiUltimaOra.txt

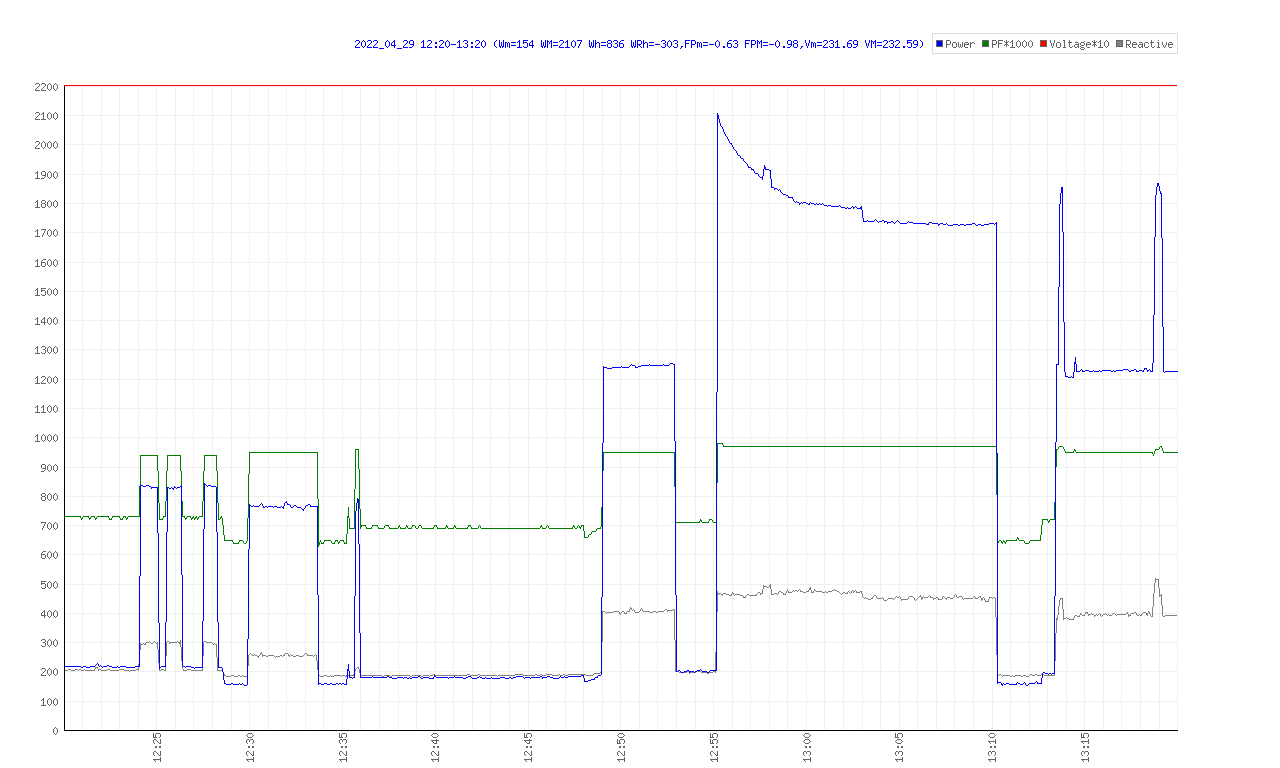

e questo è il grafico dell'ultima ora:

http://www.energialternativa.info/public/newforum/ForumEA/U/ImmagineDatiUltimaOra.png

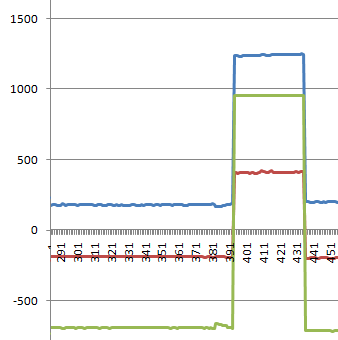

Questo l'ho fatto al volo con excel...incredibile pure tu vuoi la pappa pronta!

http://www.energialternativa.info/public/newforum/ForumEA/U/FattoAlVoloConExcel.png



CITAZIONE (BellaEli, 29/04/2022 13:16:58 ) Discussione.php?216850&6#MSG86


Comunque scrivi a "Zampe di mosca"!!!

Sempre meglio che a "Zampe di rospo"!!!



Modificato da Bolle - 29/04/2022, 13:48:55


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 14:10:36

Vabbè...devo fa tutto io qua!

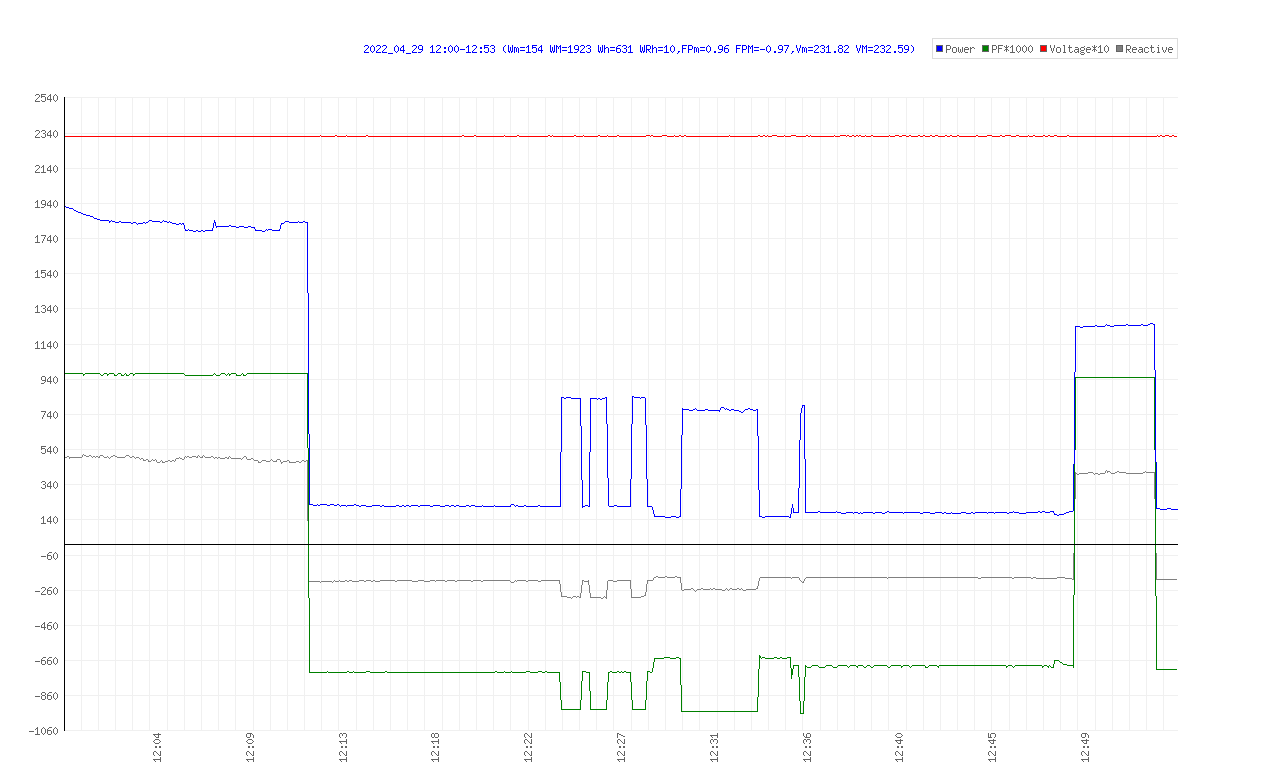

Eccoti il grafico con i valori senza abs ...occhio che se non sai guidare bene con l'auto...slitti!!

http://www.energialternativa.info/public/newforum/ForumEA/U/GraficoSigned.png



Dai dai...che il gioco inizia a farsi interessante ed ora si sa anche se lo sfasamento è in anticipo o in ritardo. Ad esempio, se la corrente anticipa la tensione, cioè il mio carico totale sia una impedenza di tipo capacitivo. Induttivo se viceversa!



Modificato da Bolle - 29/04/2022, 15:22:19


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 15:12:18

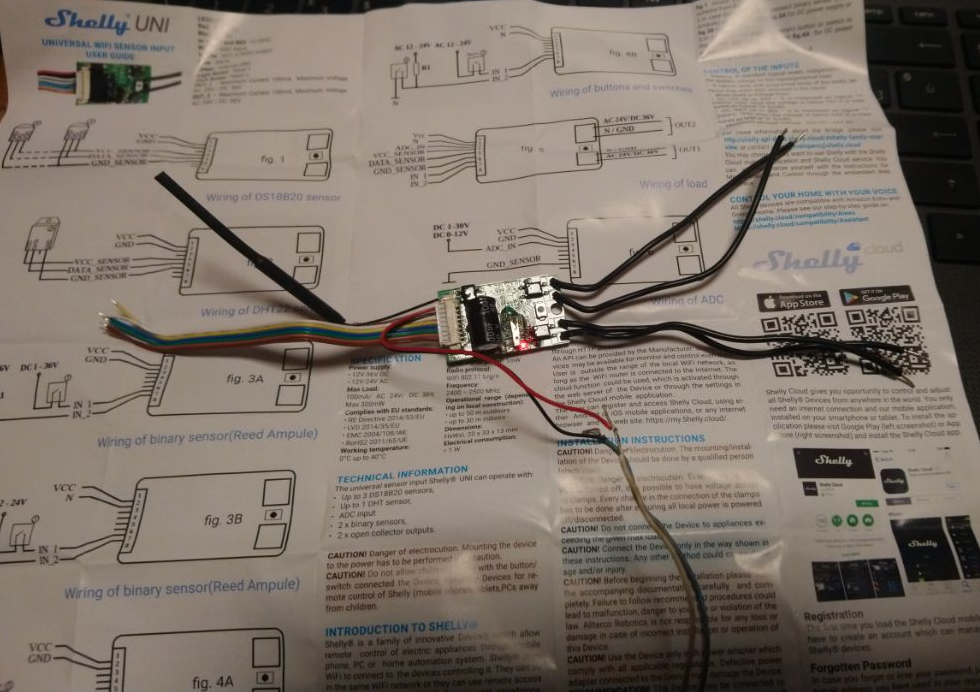

Mi è arrivato lo Shelly Uni con la seconda sonda da 50A dello Scelly EM
Anche lo Shelly Uni è un gioiellino, agganciato al volo e funzica al primo colpo.

Purtroppo,come per il plus, la documentazione pecca in precisione...sono invertiti i canali, cioè il canale 1 è il secondo ed il secondo è il primo...ma per il resto sembra essere tutto ok!

http://www.energialternativa.info/public/newforum/ForumEA/U/ShellyUni.png



PS:Ho agganciato la seconda sonda sull'ingresso dell'inverter (cioè all'ingresso dove arriva l'alimentazione dell'enel)...e mi da 1.5W di assorbimento!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10067

Stato:



Inviato il: 29/04/2022 17:04:42

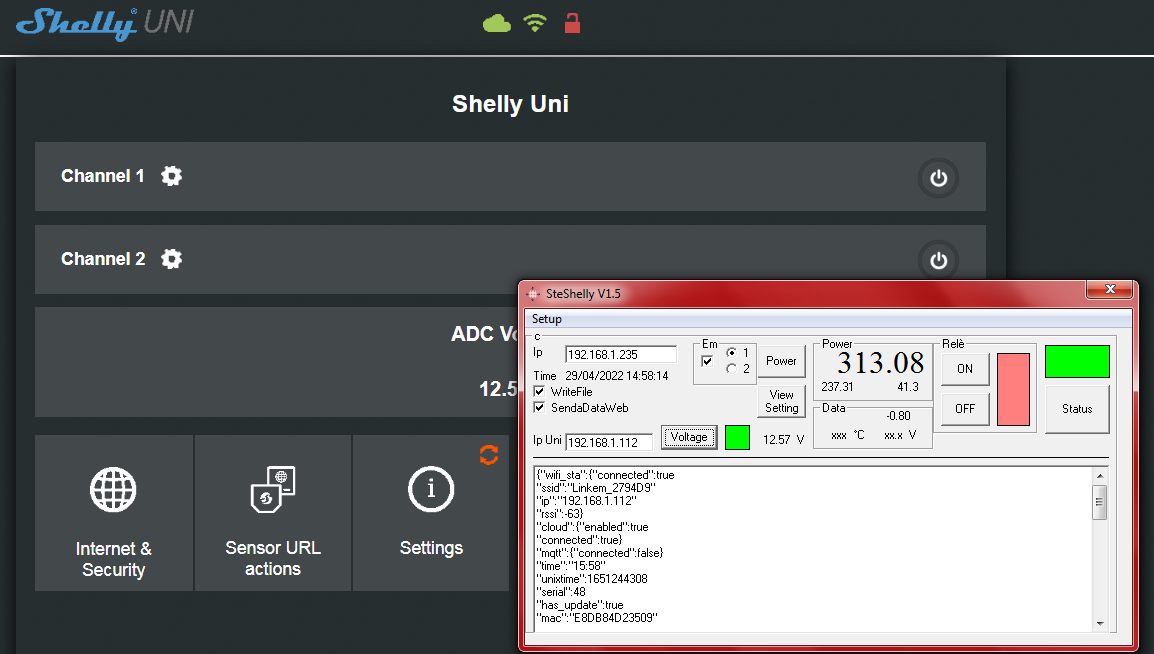

Integrato lo shelly uni nel SW ( versione 1.5) ...vado di partitore e leggo la tensione delle batterie.

http://www.energialternativa.info/public/newforum/ForumEA/U/ShellyUniIntegrato.png



Ora sono in attesa del sensore di hall da 200A!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
