marcosnout
| Inviato il: 25/07/2024 22:01:50
|
Forse io sono stato fortunato, ma….ho collegato batterie e inverter con un banale cavo lan e ha funzionato…
---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: Inverter: EAsun Power SMG-II-6.2KP, pannelli: 8000Wp, batterie: Box 400A lifepo4 Teze
|
| | |
Claudio
| Inviato il: 26/07/2024 00:00:12
|
CITAZIONE (Alexthemaster, 25/07/2024 20:29:15 )
Buongiorno a tutti io ho un smx ii e sono 3 ore che provo a collegare il bms alle batterie.. Ho visto qui in una foto che i cavi da collegare rs485 sono il 7 e 8. Da manuale il 7 è il numero 8 sono il bianco arancio e arancio. Mi potete confermare che collegando quei 2 cavi a voi funziona la. Comunicazione dltra bms e batteria rs485? L'assistenza easun non è delle Migliori.
Grazie
7=bianco-marrone
8=marrone
Immagine Allegata: Senza titolo.jpg
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
dolam
| Inviato il: 26/07/2024 07:04:52
|
CITAZIONE (Alexthemaster, 25/07/2024 20:29:15 )
Buongiorno a tutti io ho un smx ii e sono 3 ore che provo a collegare il bms alle batterie.. Ho visto qui in una foto che i cavi da collegare rs485 sono il 7 e 8. Da manuale il 7 è il numero 8 sono il bianco arancio e arancio. Mi potete confermare che collegando quei 2 cavi a voi funziona la. Comunicazione dltra bms e batteria rs485? L'assistenza easun non è delle Migliori.
Grazie
Spero tu sia stato fortunato e non hai rovinato qualcosa, i cavi Bianco-arancio e Arancio portano tensione 5V più e meno, PIN 1 e 2
Speriamo che dall'altro lato ci sia qualche protezione........................ |
| | |
Alexthemaster
milliWatt
Gruppo:Utente
Messaggi:4
Stato:
| Inviato il: 26/07/2024 07:49:12
|
CITAZIONE (marcosnout, 26/07/2024 07:04:52 )
.
Ora oggi provo perché da questa foto la numerazione è in un modo mentre nella foto di Claudio è in un altro. Collegare solo il cavo lan senza tagliare i pin sarebbe stato un sogno ma avendo sulla batteria rs485 sui pin 1,8 e 2,7 fa in maniera tale che mi arrivi anche la 5v con il dato.
Io comunque dalla easun ho ricevuto questo ma non mi torna
Modificato da Alexthemaster - 26/07/2024, 07:52:18
|
| | |
marcosnout
| Inviato il: 26/07/2024 08:27:47
|
CITAZIONE (dolam, 26/07/2024 07:49:12 )
CITAZIONE (Alexthemaster, 25/07/2024 20:29:15 ) Buongiorno a tutti io ho un smx ii e sono 3 ore che provo a collegare il bms alle batterie.. Ho visto qui in una foto che i cavi da collegare rs485 sono il 7 e 8. Da manuale il 7 è il numero 8 sono il bianco arancio e arancio. Mi potete confermare che collegando quei 2 cavi a voi funziona la. Comunicazione dltra bms e batteria rs485? L'assistenza easun non è delle Migliori.
Grazie
Spero tu sia stato fortunato e non hai rovinato qualcosa, i cavi Bianco-arancio e Arancio portano tensione 5V più e meno, PIN 1 e 2
Speriamo che dall'altro lato ci sia qualche protezione........................
Ripeto…sarò stato fortunato, ma l’inverter ha riconosciuto la batteria e legge il bms
---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: Inverter: EAsun Power SMG-II-6.2KP, pannelli: 8000Wp, batterie: Box 400A lifepo4 Teze
|
| | |
marcosnout
| Inviato il: 26/07/2024 08:28:40
|
CITAZIONE (Alexthemaster, 26/07/2024 08:27:47 )
CITAZIONE (marcosnout, 26/07/2024 07:04:52 ) .
Ora oggi provo perché da questa foto la numerazione è in un modo mentre nella foto di Claudio è in un altro. Collegare solo il cavo lan senza tagliare i pin sarebbe stato un sogno ma avendo sulla batteria rs485 sui pin 1,8 e 2,7 fa in maniera tale che mi arrivi anche la 5v con il dato.

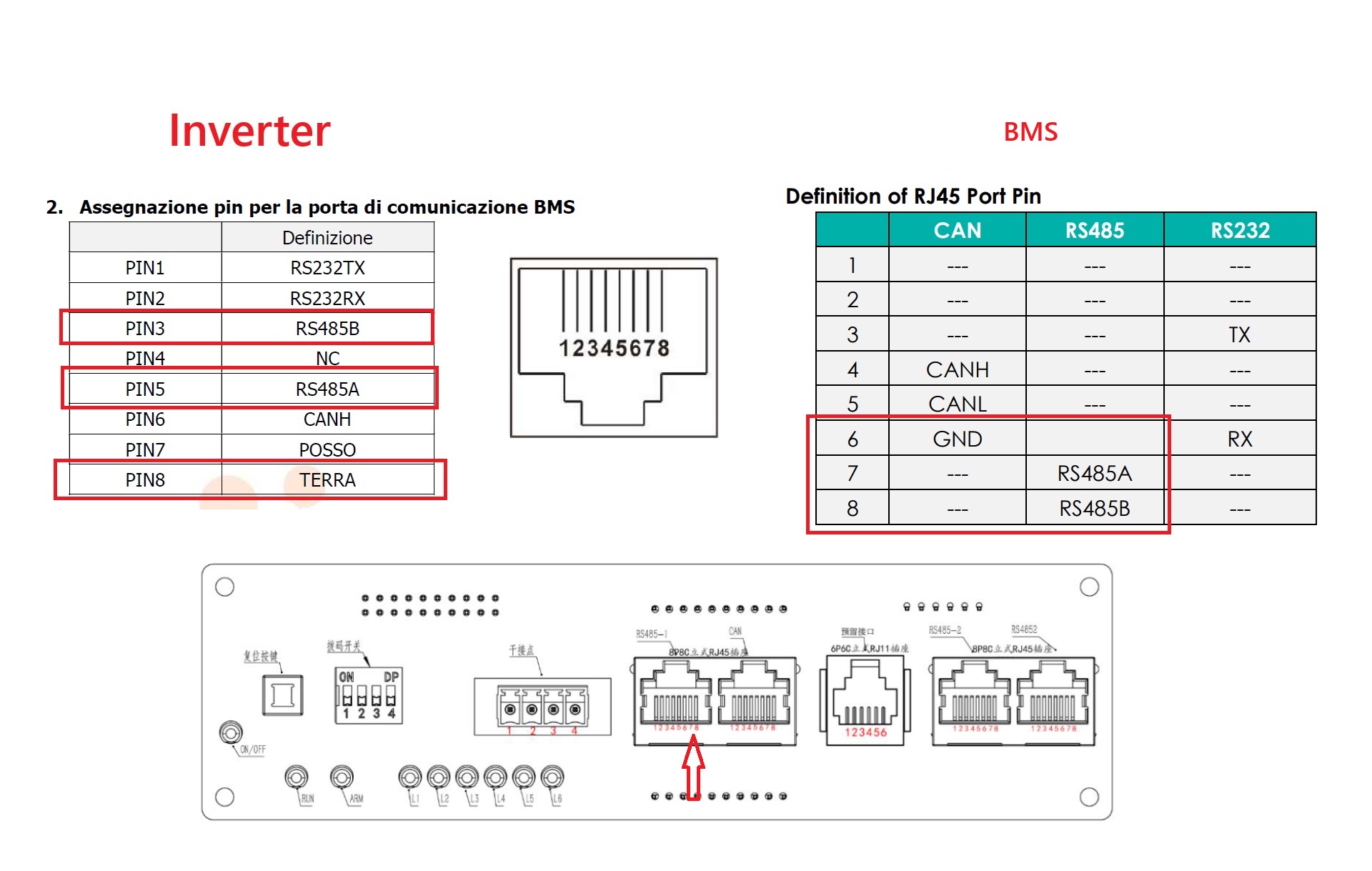

Io comunque dalla easun ho ricevuto questo ma non mi torna
La foto che ho postato è presa dal manuale del mio inverter (EASun)
---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: Inverter: EAsun Power SMG-II-6.2KP, pannelli: 8000Wp, batterie: Box 400A lifepo4 Teze
|
| | |
Claudio
| Inviato il: 26/07/2024 09:20:57
|
@Alexthemaster
Prendi un cavo di rete e tagli tutti i cavetti lasciando solo la coppia bianco-marrone, marrone, il 7 e 8, tutti gli altri cavetti non servono.
Modificato da Claudio - 26/07/2024, 09:27:51
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Claudio
| Inviato il: 26/07/2024 09:34:52
|
7-8
Immagine Allegata: 7_8.jpg
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Alexthemaster
milliWatt
Gruppo:Utente
Messaggi:4
Stato:
| Inviato il: 26/07/2024 12:21:54
|

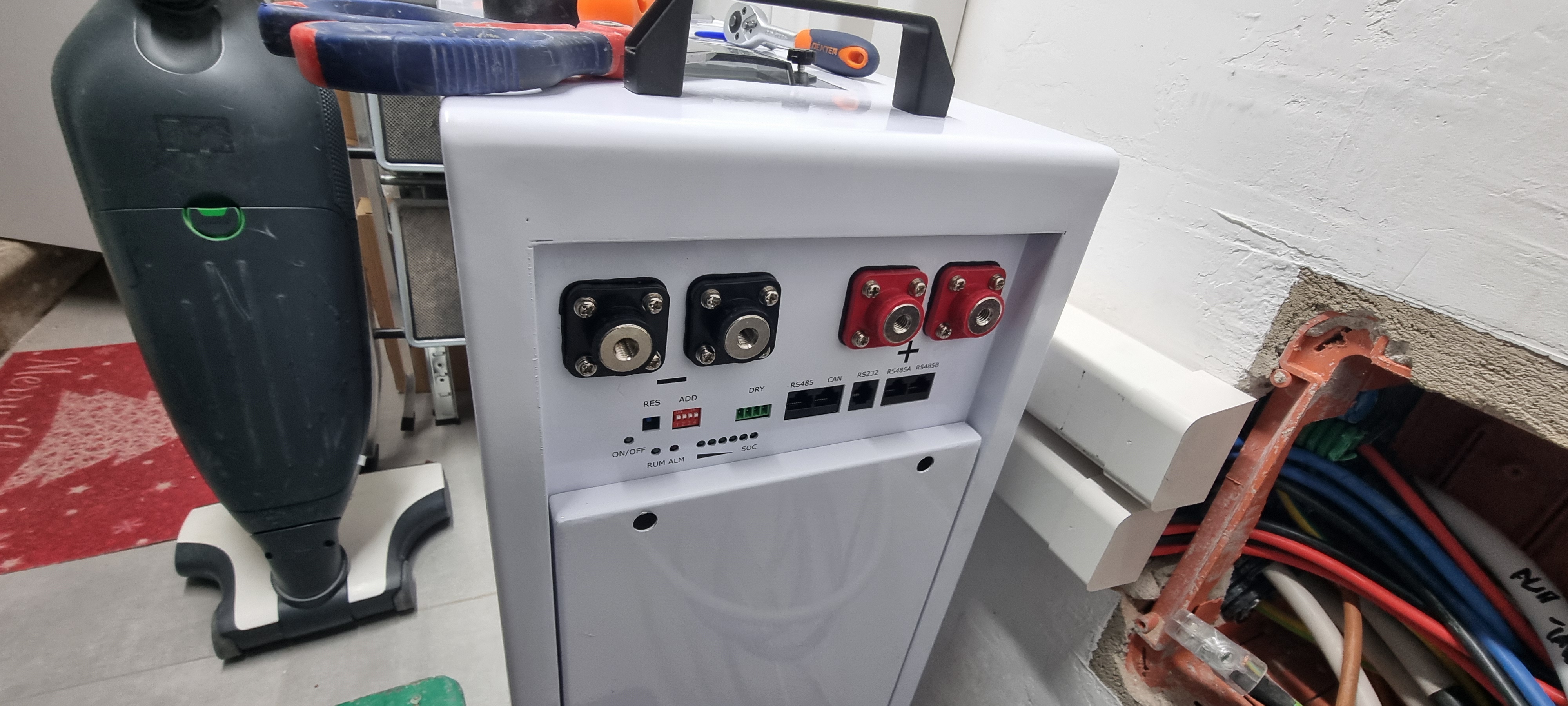

Ho provato con il marrone bianco marrone a collegare solo loro e mettere come comunicazione sia wow che pyl ma non ne vuole sapere sempre errore 58. Oggi ho provato pure la seconda porta rs della batteria ma nulla da sempre errore... Eppure da manuale era semplice semplice collega il cavo lan e via. Non ho fatto nessun aggiornamento all'inverter
Immagine Allegata: 20240726_121920.jpg
|
| | |
Claudio
| Inviato il: 26/07/2024 13:54:01
|
Il cavo da inverter a Pilon va solo qui.
Immagine Allegata: Pylon.jpg
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | | | | | |
lupocattivo
| Inviato il: 26/07/2024 21:01:29
|
CITAZIONE (Alexthemaster, 26/07/2024 12:21:54 )
... Eppure da manuale era semplice semplice collega il cavo lan...
Chiedo scusa se mi intrometto, ma caro Alexthemaster se marcosnout e il manuale ti dicono cavo lan è un cavo con Otto Posti Otto Collegamenti (8P8C)ovvero un semplice cavo di rete Pin to Pin (punto punto) ovvero tutti gli otto fili collegati sempre nella medesima sequenza.
Per me, se non hai cotto qualcosa vuol dire che hai sbagliato buco.
ATTENZIONE, non basta che i buchi siano uguali.
Il protocollo CAN (Controller Area Network) è un protocollo di comunicazione seriale utilizzato prevalentemente in ambienti industriali e automotive per la gestione di reti di dispositivi elettronici.
RS-485 (Recommended Standard 485) specifica un sistema di gestione del segnale.
Quindi, quando trovi 2 "Buchi" con questo protocollo e lo stesso standard, se li accoppi con un cavo di rete (cavo lan) deve funzionare. |
|
| | |
|
