Seplos contenitore 16 batterie litio 280Ah
FinePagina

dolam
MegaWatt


Gruppo:Utente
Messaggi:388

Stato:



Inviato il: 22/07/2023 17:20:51

CITAZIONE (saviothecnic, 14/07/2023 14:56:06 ) Discussione.php?217246&13#MSG207

CITAZIONE (dolam, 27/06/2023 21:43:38 ) Discussione.php?217246&13#MSG203

)
Grazie @dolam per la condivisione
...........
Hai anche lo schema di come e dove deve essere collegato ESP32 al Seplos o lo fa tramite connessione BT ?

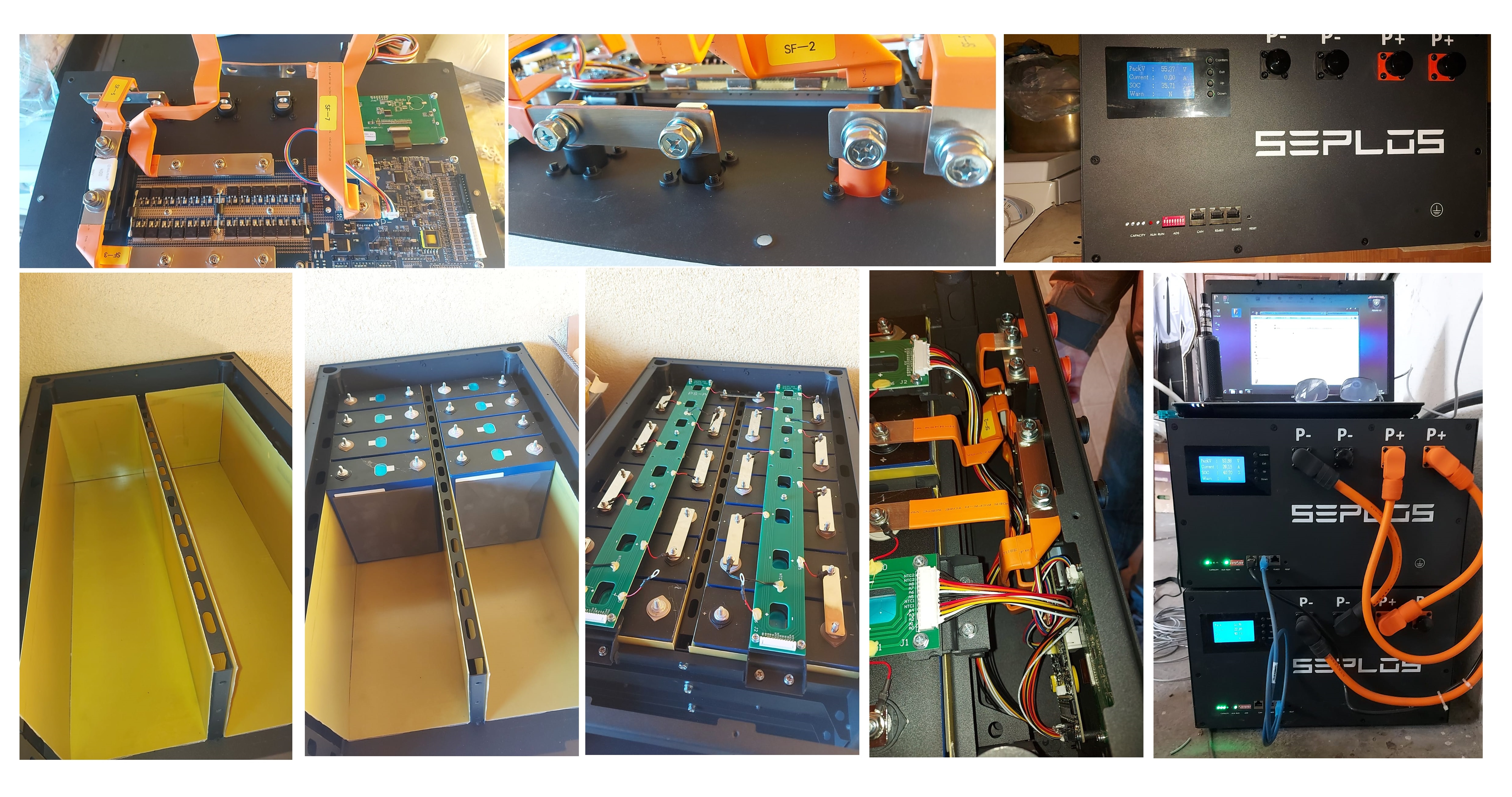

Ciao io ho collegato un ESP32 installato su Atom, i cavetti usati presi dalla Rj45 sono 1e2. ma anche 7e8 vanno bene.
Credo di aver postato anche qualche foto.
Comunque funziona molto bene, non salta mai le letture, però non connetto il BMS all'inverter ( ho un Easun 5.6) poichè a 55,6V lo stesso termina la carica e allo stesso voltaggio avrei settato anche il Seplos ed in ogni caso affido qualsiasi automatismo ad Home Assistant, e lui che controlla che le batterie non salgano oltre 3,480V e non scendano sotto i 3,14V



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 28/08/2023 15:55:57

Tempo ci hanno messo oltre 80gg ma finalmente sono arrivate

Finalmente faccio parte anche io dei vostri ora sotto a montare
Domanda ma qualcuno di voi ha fatto un video o foto del cablaggio ?

http://www.energialternativa.info/public/newforum/ForumEA/V/SeplosSavio.jpg



Domanda quindi ora me le devo collegare tutte in parallelo e fargli fare
la prima carica di bilanciamento esatto ?
A quanti V le devo caricare le devo comprimere per questa prima carica ?
Lo chiedo perché non so se ho materiale per complirmele 16 di lungo
ma se serve aspetto e mi attrezzo per farlo se non serve le metto in carica già ora.

Ora vi lascio che ho un po' di pacchi d'aprire

Per ora ne ho aperto solo 1 su 8 https://youtu.be/8h41ZnO_-CM

LINK



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5154

Stato:



Inviato il: 28/08/2023 17:15:56

Vedo che è arrivato babbo Natale in anticipo

grande acquisto complimenti!!



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 28/08/2023 18:25:36

finalmente!!!

Arriva sempre tutto, l'incognita è sempre il tempo.

0.19 mOhm vanno benissimo.

Per il bilanciamento 3.650V, tieni alta la corrente fino a 3.500V poi la cali a 10A e termini a 3.650V.

Non serve stringerle per il primo bilanciamento.

Assemblare il Kit è semplicissimo.

Attento a dove lo assembli perché finito è 100Kg.

LINK



Modificato da Claudio - 28/08/2023, 18:28:56


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 28/08/2023 19:11:16

CITAZIONE (Claudio, 28/08/2023 18:25:36 ) Discussione.php?217246&14#MSG212

finalmente!!!
Arriva sempre tutto, l'incognita è sempre il tempo.
0.19 mOhm vanno benissimo.

Tra poco carico i video delle varie prove che sto facendo
Tutte sono più o meno sui 0,22mOhm e 3,25V

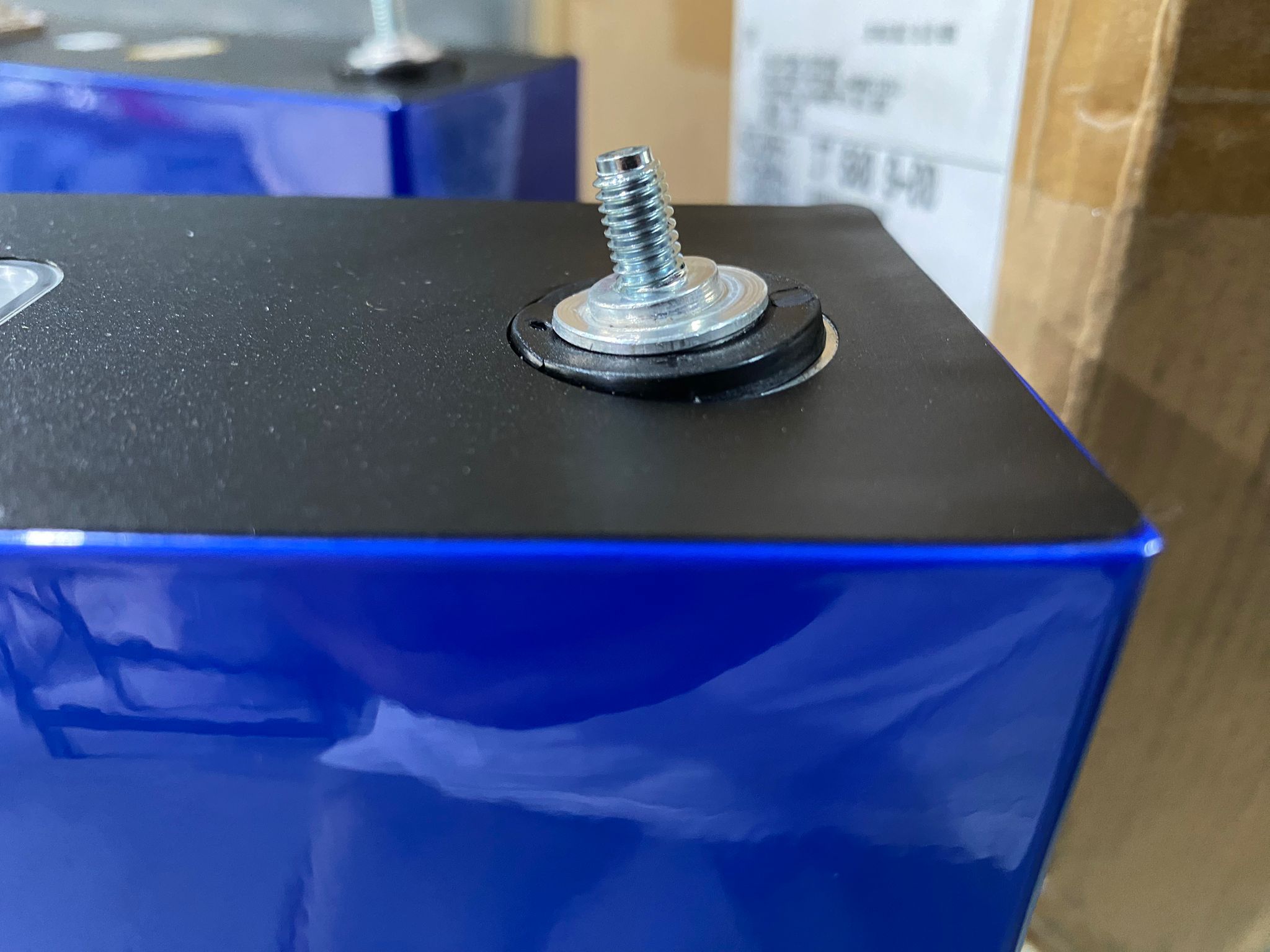

Purtroppo due celle sono fisicamente rovinate sui connettori piegati
Ma come valore sono ok ho già contattato Jerry speriamo non passano altri 80 giorni e che le cambia
Ma credo che comunque nel frattempo queste posso montarle se riesco giusto ?

http://www.energialternativa.info/public/newforum/ForumEA/V/LifePo4SavioKO.jpg



CITAZIONE (Claudio, 28/08/2023 18:25:36 ) Discussione.php?217246&14#MSG212

Per il bilanciamento 3.650V, tieni alta la corrente fino a 3.500V poi la cali a 10A e termini a 3.650V.
E quindi ciucceranno un bel po' di A visto che ora sono a 3,25
menomale che ho comprato sotto tuo consiglio alim da 90A
Ma quello è 90A fisso non ho modo di modificare la corrente o sbaglio ?
Seno poi devo smontare quello e mettere un altro alim che mi fa settare la corrente

CITAZIONE (Claudio, 28/08/2023 18:25:36 ) Discussione.php?217246&14#MSG212

Non serve stringerle per il primo bilanciamento.
A menomale perché avendo comprato il contenitore ovviamente non avevo previsto attrezzatture
per stringere le celle

CITAZIONE (Claudio, 28/08/2023 18:25:36 ) Discussione.php?217246&14#MSG212

Assemblare il Kit è semplicissimo.
Attento a dove lo assembli perché finito è 100Kg.
LINK

Grazie del link si ho messo un tavolo affianco a dove devo posizionarlo
Ho visto che ha 4 maniglie che sicuramente serviranno e faranno comodo per spostarlo



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 29/08/2023 02:09:55

Si lui è 90A fisso, l'assorbimento lo regoli partendo basso di tensione, regoli l'alimentatore a 3.300V, pinza amperometrica e alzi la tensione in modo di avere 70/80A di corrente, quando vedi che cala correggi la tensione e riporto 70/80A, preparati, per arrivare a 3.500V ci vanno 4 giorni a 12 ore al giorno, quando arrivano a 3.500V curale perché cominciano ad accelerare, metti l'alimentatore a vuoto a 3.650V e le lasci finire con corrente ridicola, 5/6A.
Raffredda l'alimentatore che è meglio.
Usa tutti i morsetti dell'alimentatore, 3+ e 3- almeno da 6mm²*3



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 29/08/2023 09:25:09

CITAZIONE (Claudio, 29/08/2023 02:09:55 ) Discussione.php?217246&14#MSG214

Usa tutti i morsetti dell'alimentatore, 3+ e 3- almeno da 6mm²*3

Si avevo del cavo FV in avanzato da 6mm^2 ed ho usato quegli
Comunque hai fatto bene a ribadirlo volevo usare più grandi ma poi fisicamente non entrava il capicorda
il 6 e stato il limite massimo che sono riuscito a metterci sotto
Effettivamente loro stessi se ne fanno uno da 90A dovrebbero usare connettori più grandi
ste cose non le riuscirò mai a capire anche sulle batterie dico io un capicorda da 8 non era meglio

A ho capito se serve ho anche alimentatore a 0-30V 10A e un altor da 0-60A mi pare forse o 11 o 20A
Se è meglio magari parto con quello e poi passo a quello da 90A ?

Ma in caso preferisco usare solo quello da 90A cosi stingo una volta i cavi e sono OK

Qui ho fatto un video dove riassumo tutto
Si sono fatte le 20 passate e non ho messo a caricare che non me la sentivo di pagare corrente
per caricarle e quindi partirò tra poco alla carica per ora allora setto a 3,3V e parto con la carica
collegando i tre cavi inizio centro e fine batteria come ho postato nel video
che credo sia la cosa migliore per distribuire la correnti di carica sul banco batterie esatto ?

Cosa ne pensi della cella con il terminale piegato posso usarle per ora finche non me le cambia ?

https://youtu.be/Jtr9aLit9e8?si=5kUUm-vxldEd3k4C

LINK



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 29/08/2023 09:48:37

OK non dargli subito 3.650V altrimenti la corrente schizza oltre i 90A, fai come ho detto e alza piano piano.

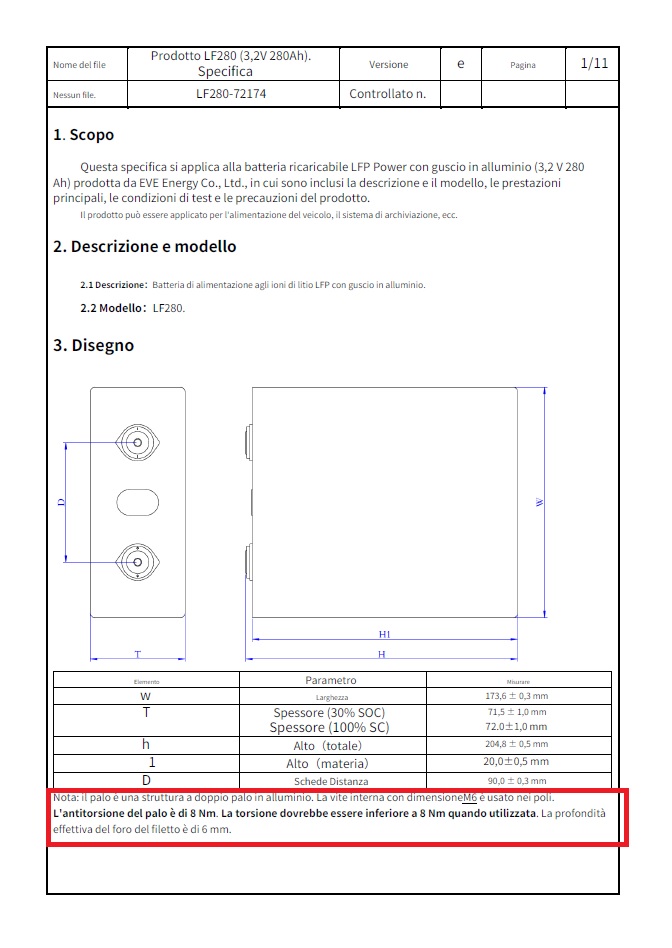

Per la cella con il connettore piegato io farei cosi, metterei una rondella e poi metterei nel perno tutti i dadi che ci stanno senza troppo tirare, MAX 6/Nm poi cercherei di forzarlo con una chiave a tubo piano piano senza cercare di portarlo perfettamente verticale, mi accontenterei di diminuire la piegatura fino ad averla accettabile per la piastrina, quella cella non ha sicuramente nessun problema.

la base del perno dove andrà ad appoggiare la piastrina è circa 12mm di diametro quindi sono 113mm², avere un perno da 6 o da 8 non cambia nulla, mi raccomando non superare gli 8/Nm di tiraggio.



Immagine Allegata: Immagine.jpg

ForumEA/V/Immagine_104.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:472

Stato:



Inviato il: 29/08/2023 15:11:37

Ottimo buon lavoro io attualmente sto facendo bilanciamento di un banco da 230A da aggiungere a quello che o,sto usando un 60A,fai attenzione quando attacchi potenziometro a 0 e poi alzi gradualmente e come dice Claudio raffredda co ventola aggiuntiva.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 29/08/2023 16:17:45

Grazie per il vostro supporto e consigli

Ora ho settato a 3,5V e sta bevendo quasi 80A fissi se spengo è ancora a 3,3V
Sto misurando per ora è freddo con la sua ventola di base

Sto facendo video di come sto montando cosi poi gli posto in modo che possa essere
d'auto ad altri o anche a me stesso se notate che faccio qualche Caxxata

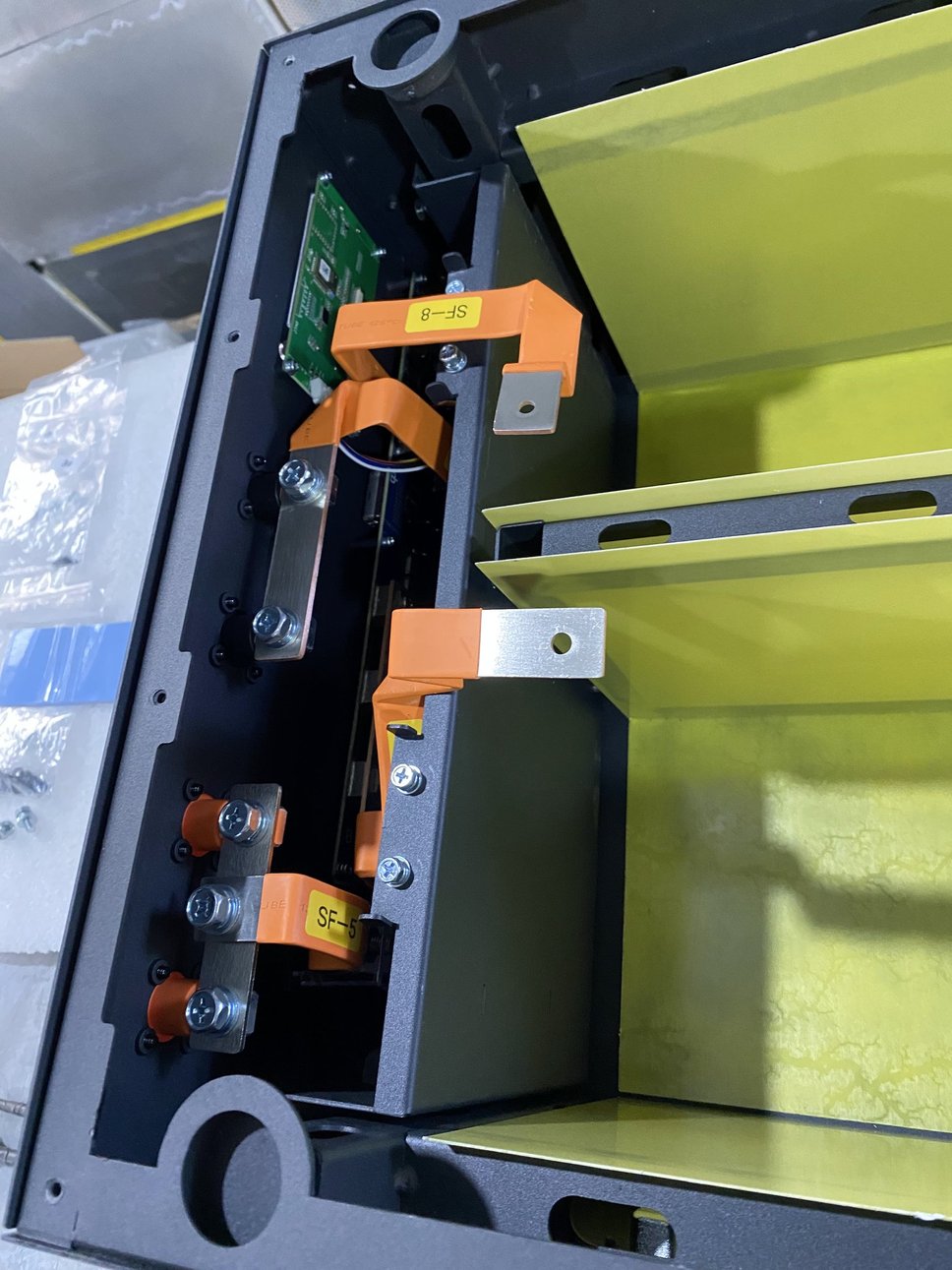

Una cosa non ho capito nel pacco ci sta un pad isolante termoconduttivo BLU dove devo metterlo ?

http://www.energialternativa.info/public/newforum/ForumEA/V/SeplosMontatoInterno.jpg

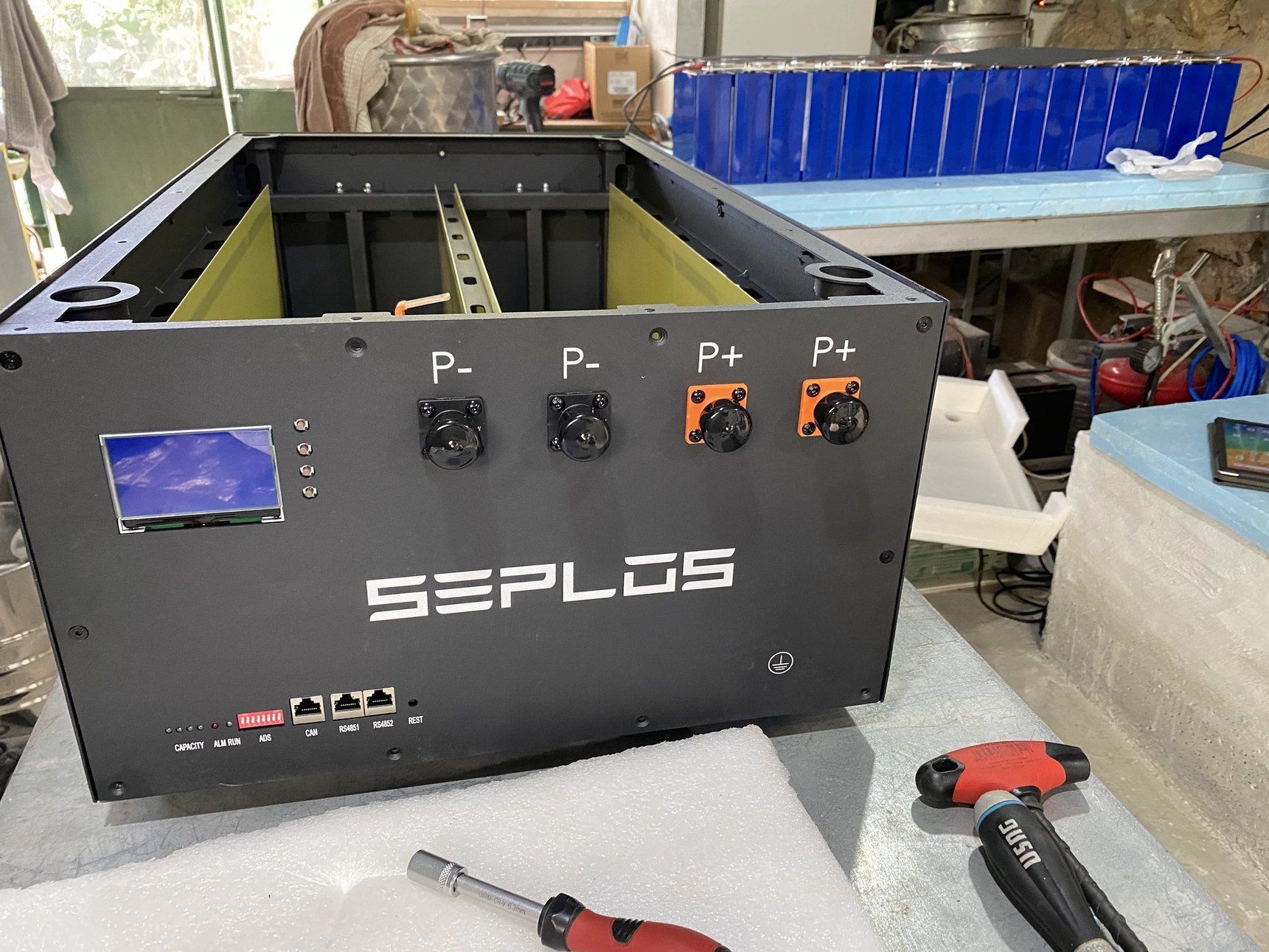

Nella foto su si vede affianco

Presumo che debba smontare il BMS e metterlo tra la sua aletta e case giusto ?
Ma per sicurezza vi chiedo conferma

http://www.energialternativa.info/public/newforum/ForumEA/V/SePlosSavio_Montato.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 29/08/2023 17:08:43

lo dovevi mettere all'interno del frontale fra l'alettatura del BMS e il frontale per dissipare anche sul frontale.

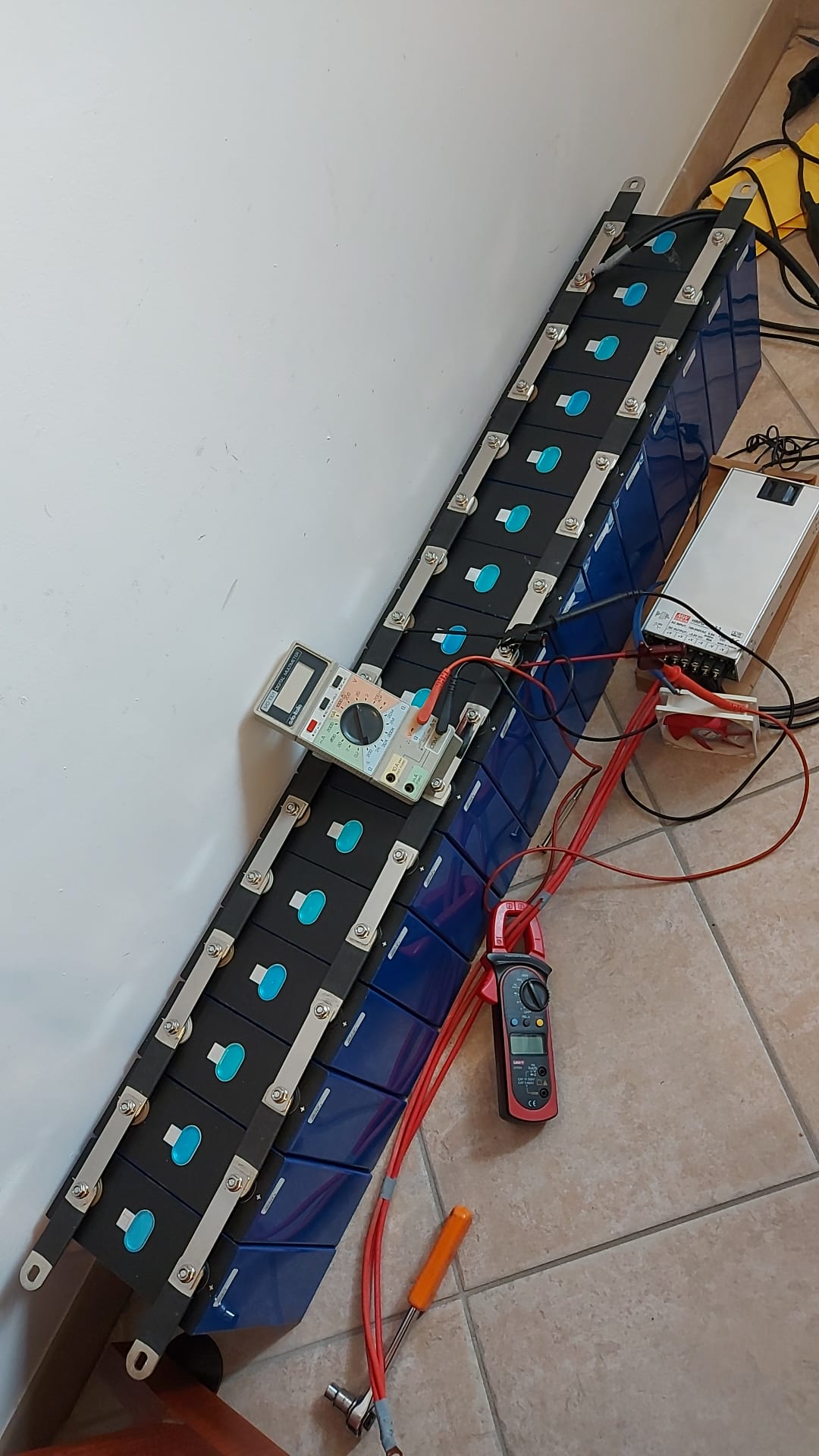

Mentre stai caricando misura la tensione al centro fra la cela 8 e 9, li hai la tensione reale del gruppo.

Devi togliere il display ti sei dimenticato i tastini.



Immagine Allegata: bilanciamento.jpeg

ForumEA/V/bilanciamento_1.jpeg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 29/08/2023 17:11:30

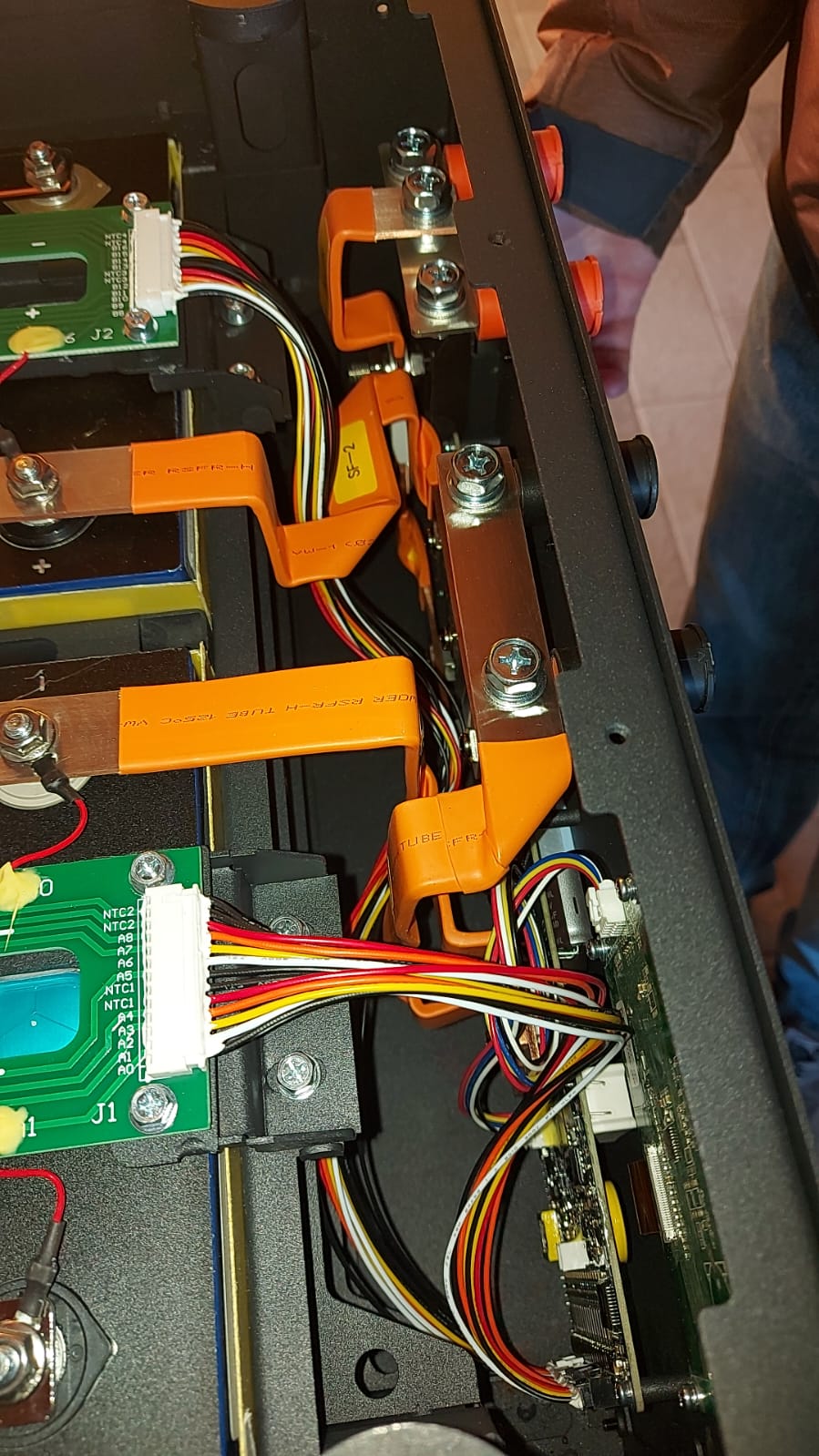

Hai montato male la bandella del negativo fra BMS e batteria, girala.



Immagine Allegata: f.jpeg

ForumEA/V/f.jpeg



Modificato da Claudio - 29/08/2023, 19:46:30


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 29/08/2023 17:18:07

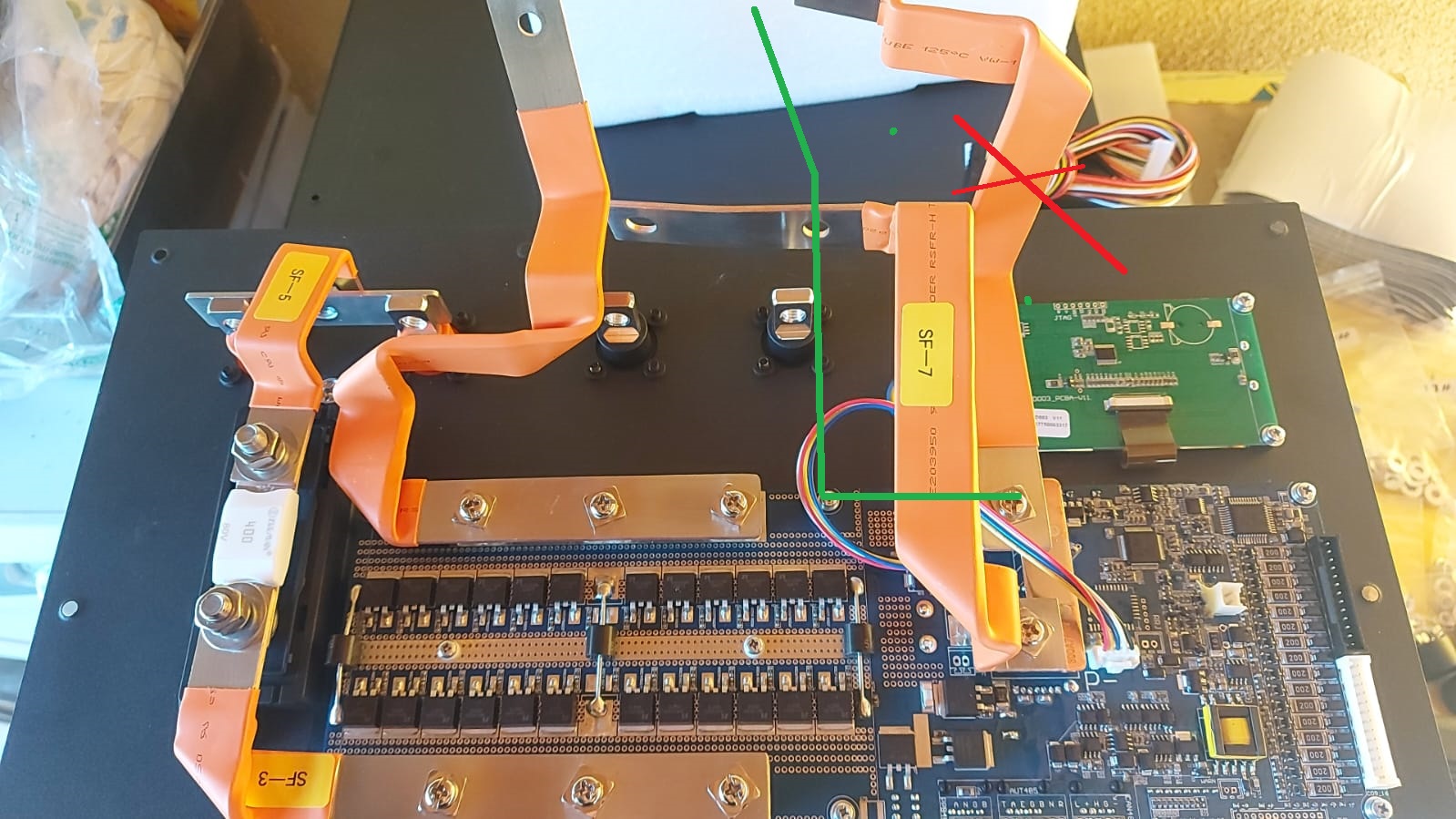

tu l'hai messa cosi, deve passare dietro e seguire la linea verde.



Immagine Allegata: sbagliato.jpg

ForumEA/V/sbagliato.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 29/08/2023 17:22:57

La protezione gialle va anche li in fondo.



Immagine Allegata: sbagliato.jpg

ForumEA/V/sbagliato_1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 29/08/2023 22:42:55

CITAZIONE (Claudio, 29/08/2023 17:22:57 ) Discussione.php?217246&14#MSG222

La protezione gialle va anche li in fondo.

Si lo so
Non le ho ancora messe dato che ho due dubbi in merito
Dubbio 1 Volevo metterci il bilanciatore Neey da 4A
Ma forse meglio come ha fatto @Riccardo mettendo un pressacavo e mettendo il bilanciatore exra fuori il case

Secondo dubbio qualche settimana fa su un video che ho visto faceva notare che la parte dietro
essendo vuota le celle dilatandosi potrebbero rientrare in quelle rientranze
Non sconosco bene le LifePo4 quindi non so se ciò potrebbe essere vero
Quindi stavo valutando prima di mettere la protezione in vetronite dietro e poi eva su
Se metterci il bilanciatore o se riempire quel vuoto



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E


 InizioPagina


Pagine: (22)  < ...  2   3   4   5   6   7   8   9   10   11   12   13   [14]   15   16   17   18   19   20   21   22    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
