Elettrico
| Inviato il: 26/03/2024 16:56:54
|
Va bene poi si possono limitare con fine corsa se ci sono.
--------------- sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle , 300A lifepo4 + n16 celle 230A.
| |
| | beppepore
| Inviato il: 26/03/2024 17:01:18
|
Si,ci sono,al momento li ho tolti per aumentare l'escursione del braccio,posso rimetterli...
--------------- Non sono un tecnico,pero' mi arrangio
| | | | Bolle
| Inviato il: 26/03/2024 17:05:41
|
CITAZIONE (Elettrico, 26/03/2024 16:43:07 )
dipende da come e montato il cancello sul pilastro se montato come in foto al centro viene limitata l'apertura e x forza devi saldare il braccio al'angolo del pilasro,e non si può mai aprire oltre i 45 gradi.
Il mio così come ho fatto va oltre i 90°...giuro...giurin giurello!

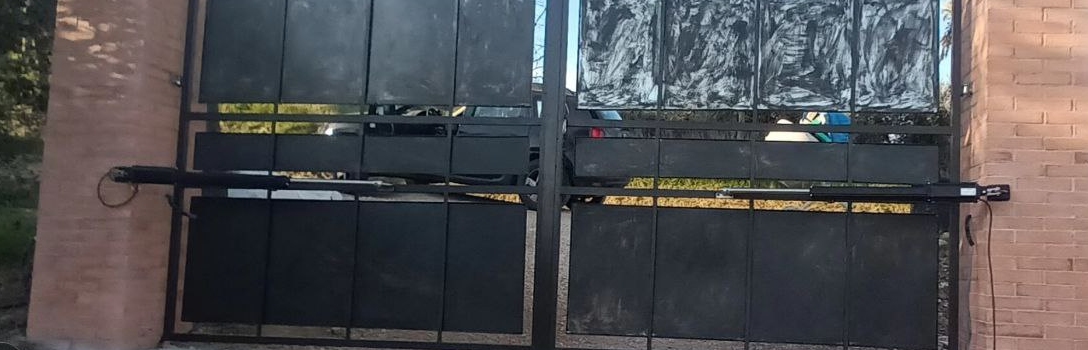

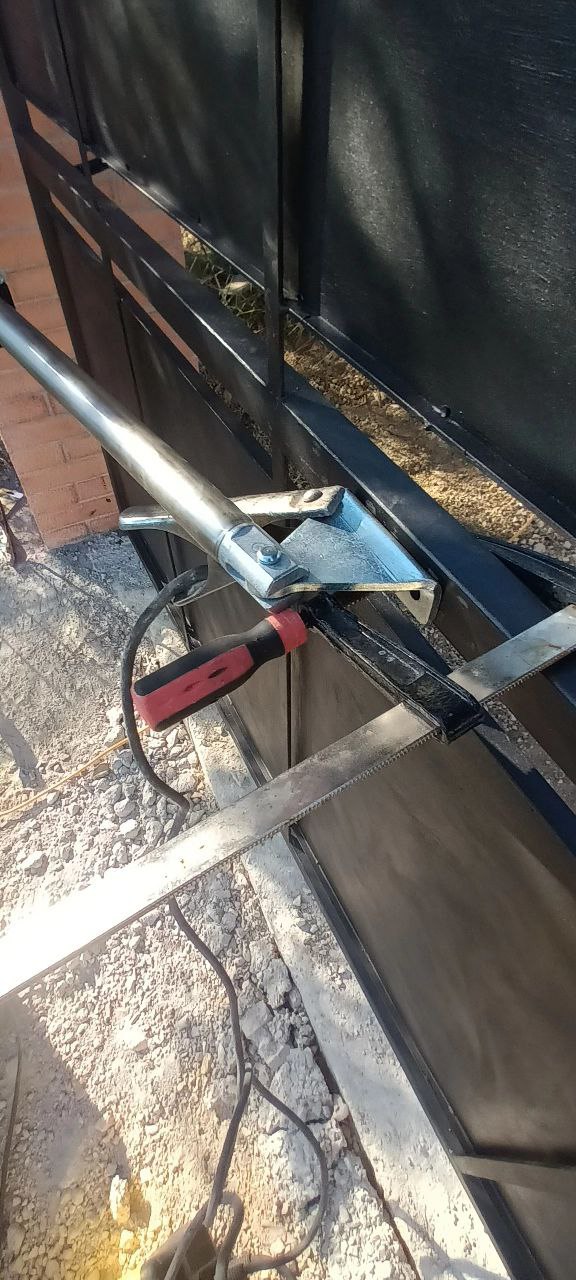

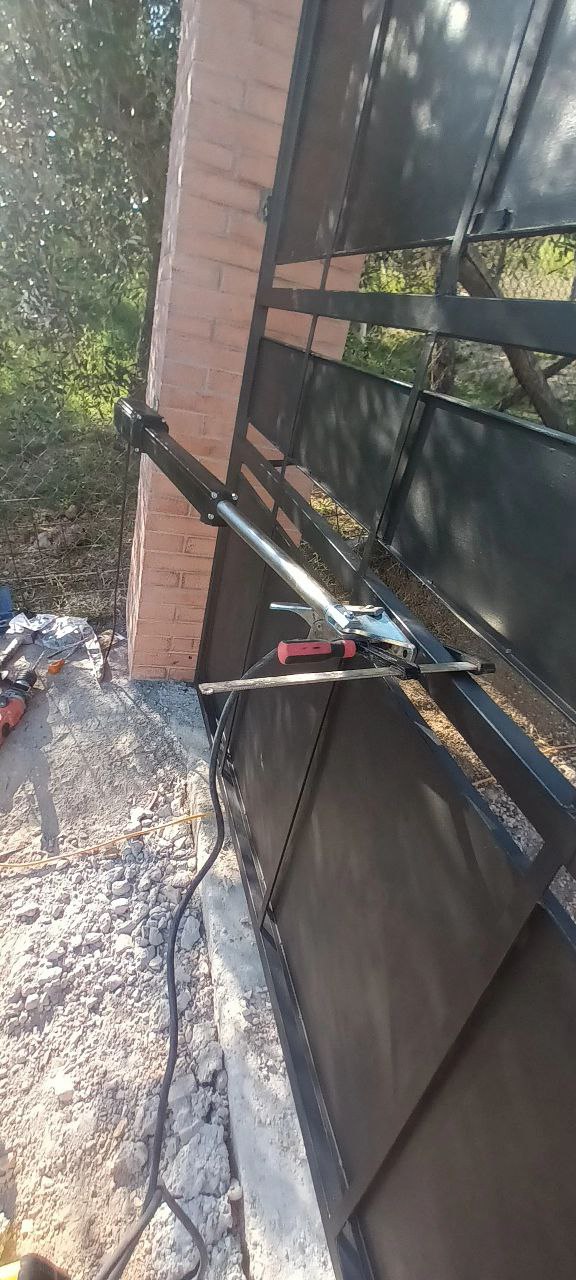

Qua quando facevo le prove per trovare il punto migliore!
Se non lo mettevo all'angolo e se non rifacevo la staffa sul cancello ...non mi si apriva tutto oltre i 90°!
Modificato da Bolle - 26/03/2024, 17:09:20
--------------- Un risultato se non è ripetibile non esiste (by qqcreafis).
| | | | beppepore
| Inviato il: 26/03/2024 17:09:48
|
CITAZIONE (Bolle, 26/03/2024 17:05:41 )
CITAZIONE (Elettrico, 26/03/2024 16:43:07 )
dipende da come e montato il cancello sul pilastro se montato come in foto al centro viene limitata l'apertura e x forza devi saldare il braccio al'angolo del pilasro,e non si può mai aprire oltre i 45 gradi.
Il mio così come ho fatto va oltre i 90°...giuro...giurin giurello!
Ma i tuoi "bracci" sono idraulici o meccanici? e quanto hanno di escursione?
--------------- Non sono un tecnico,pero' mi arrangio
| | | | Bolle
| Inviato il: 26/03/2024 17:15:56
|
CITAZIONE
Ma i tuoi "bracci" sono idraulici o meccanici? e quanto hanno di escursione?
Sono a vite...c'è una vite che gira e fa rientrare o allungare il braccio.
Apparentemente la posizione dove mettere le staffe può sembrare semplice ...ma quando mi ci sono trovato ho dovuto rifletterci molto!
Praticamente se facevo come diceva il manuale mi rimaneva il cancello aperto a metà!
C'è da ragionarci ed è una rottura di palle. Per risolvere avrei dovuto scassare la colonna e fare una rientranza. Ma con il cavolo che ho toccato la colonna. L'unico problema che ho avuto è che la staffa fissata sul mattone del cancello si allentava...ed ho fatto successivamente una staffa che abbracciava la colonna su cui ho montato la staffa della colon na.
L'unico problema che puoi avere è la lunghezza di estensione del braccio.
Quanti cmq è ? Devo ricontrollare la mia...ma dalla foto si dovrebbero prendere le misure.
--------------- Un risultato se non è ripetibile non esiste (by qqcreafis).
| | | | Bolle
| Inviato il: 26/03/2024 17:22:50
|

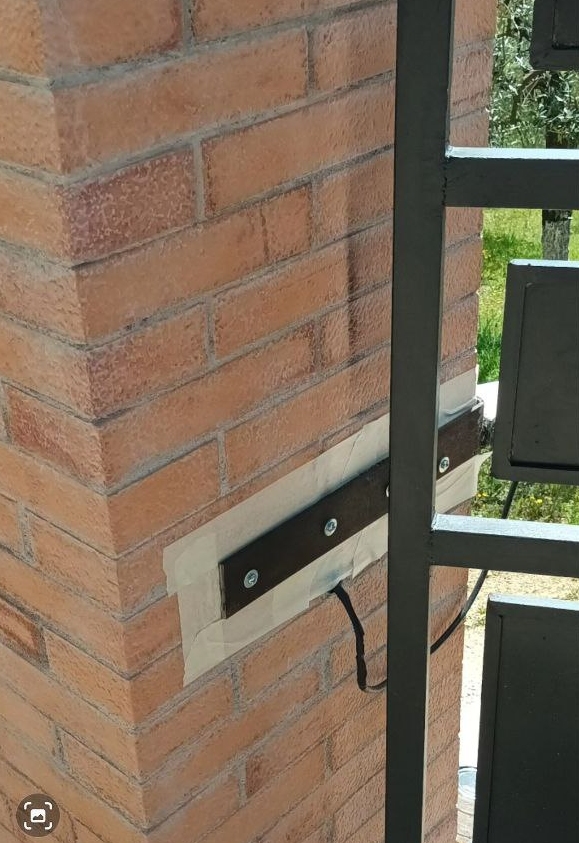

Questa è la staffa che ho montato sulla colonna perchè messa sul bordo il mattone in cortina si allentava. Non potevo fare diversamente...era l'unico modo possibile per farmi aprire per bene il cancello e andare oltre i 90°...praticamente quando è aperto sfiora la colonna!

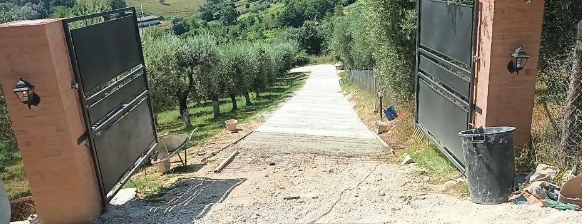

Questa foto è estratta da un video in cui è aperto il cancello...e dove si vedono le staffe sulla colonna
--------------- Un risultato se non è ripetibile non esiste (by qqcreafis).
| | | | beppepore
| Inviato il: 26/03/2024 17:26:43
|
CITAZIONE (Bolle, 26/03/2024 17:15:56 )
L'unico problema che puoi avere è la lunghezza di estensione del braccio.
Quanti cmq è ? Devo ricontrollare la mia...ma dalla foto si dovrebbero prendere le misure.

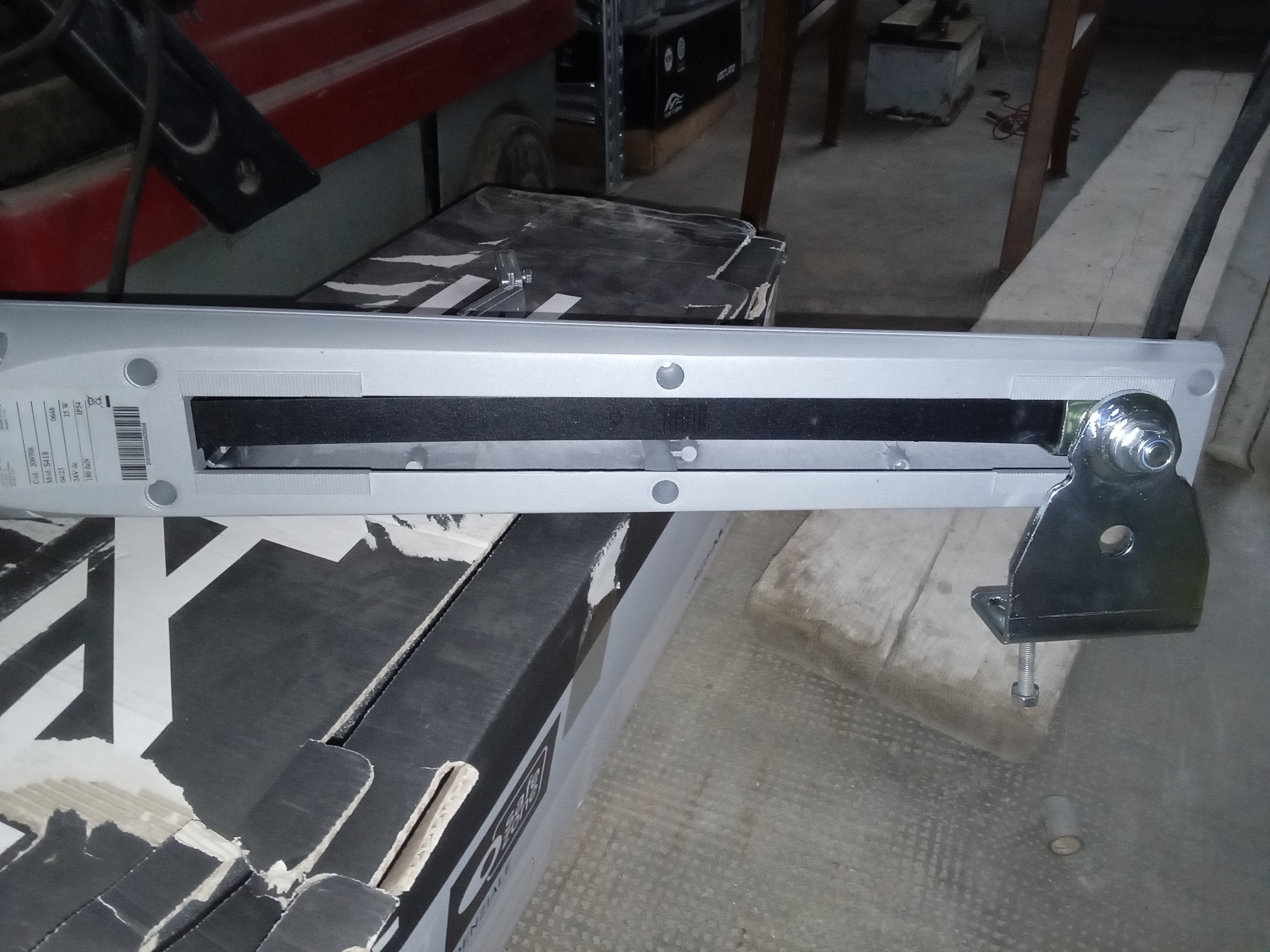

I miei hanno un estensione di 350mm con i fermi e 390 mm senza fermi,ma i tuoi sono molto lunghi ,i miei piu corti,hanno un funzionamento diverso,praticamente la parte che si fissa al cancello scorre avanti e indietro su una barra filettata...
--------------- Non sono un tecnico,pero' mi arrangio
| | | | beppepore
| Inviato il: 26/03/2024 17:31:52
|
--------------- Non sono un tecnico,pero' mi arrangio
| | | | Bolle
| Inviato il: 26/03/2024 17:33:19
|
La corsa del mio non ricordo di preciso...dovrei vedere sul manuale...ma si dovrebbe vedere dalla foto considerando che le colonne sono distanti 420cm.
CITAZIONE
la parte che si fissa al cancello scorre avanti e indietro su una barra filettata...
Credo anche il mio funga così..sembra abbia un pistone ma c'è la vite all'interno.
Cmq dopo un po si capisce come devi mettere la staffa...allunghi tutto il pistone e lo metti sul cancello nella parte più lontana dove arrivi. Poi la staffa sulla colonna la metti nel punto più a destra ( come la freccia rossa) e puoi giostrarti con la distanza dalla colonna,..cioè ti avvicini alla colonna o ti allontani con il perno. Non puoi fare altro se l'estensione è corta.
Non so se mi sono capito
Se serve stasera faccio un disegno...
--------------- Un risultato se non è ripetibile non esiste (by qqcreafis).
| | | | beppepore
| Inviato il: 26/03/2024 17:49:44
|

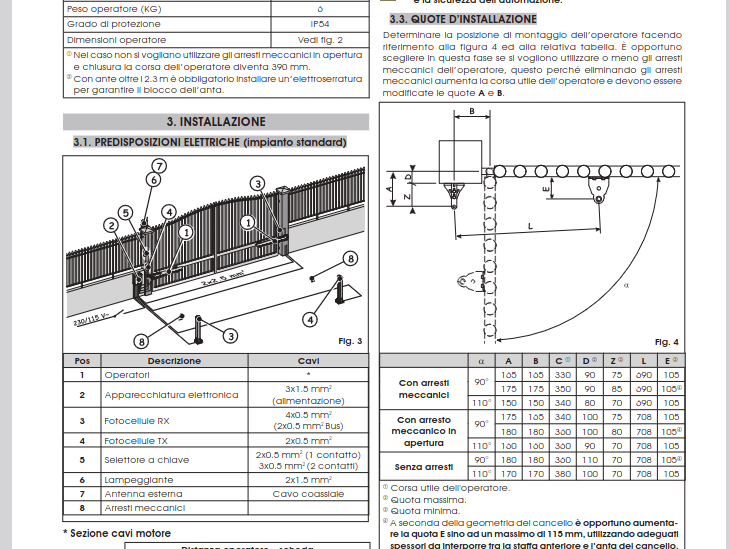

Questo è il disegno e le quote che suggerisce il costruttore,se noti però ,senza sapere quanto è largo il pilastro,la staffa del braccio motore è posizionata molto a sx ,oltre al centro pilastro...
--------------- Non sono un tecnico,pero' mi arrangio
| | | | Elettrico
| Inviato il: 26/03/2024 18:11:39
|
Bolle con le foto non si può vedere bene tutto dipende da come e montato il cancello se e al centro come il tuo poi dipende dalle cerniere se sono più vicini al pilastro si limita il raggio di apertura, se più distante si allarga il raggio prima che va a toccare l'angolo del pilastro.
--------------- sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle , 300A lifepo4 + n16 celle 230A.
| | | | Elettrico
| Inviato il: 26/03/2024 18:21:12
|
CITAZIONE (beppepore, 26/03/2024 17:49:44 )
Questo è il disegno e le quote che suggerisce il costruttore,se noti però ,senza sapere quanto è largo il pilastro,la staffa del braccio motore è posizionata molto a sx ,oltre al centro pilastro...
disegno e le quote vedi come dicono di saldare sul piastro (B)e la distanza (operatori).
--------------- sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle , 300A lifepo4 + n16 celle 230A.
| | | | Elettrico
| Inviato il: 26/03/2024 18:22:46
|
Ma dico sempre ogni cancello e un caso a se.
--------------- sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle , 300A lifepo4 + n16 celle 230A.
| | | | Elettrico
| Inviato il: 26/03/2024 19:32:53
|
CITAZIONE (Bolle, 26/03/2024 16:21:11 )
CITAZIONE (Elettrico, 26/03/2024 15:58:21 ) Bolle se la staffa la metti più vicino all'anta limiti il raggio d'apertura e la forza di spinta/tiro.
Secondo me è il contrario. Per aumentare l'angolo di apertura l'ho dovuta mettere il più vicino possibile all'angolo dx (come da freccia sopra) ...altrimenti non ce la faceva ad aprire e chiudere perchè , almeno sul mio cancello , l'estensione del braccio è corto!!
Cmq basta provare e con diversi tentativi si arriva a farlo aprire oltre i 90° ...che era quello che a me serviva!

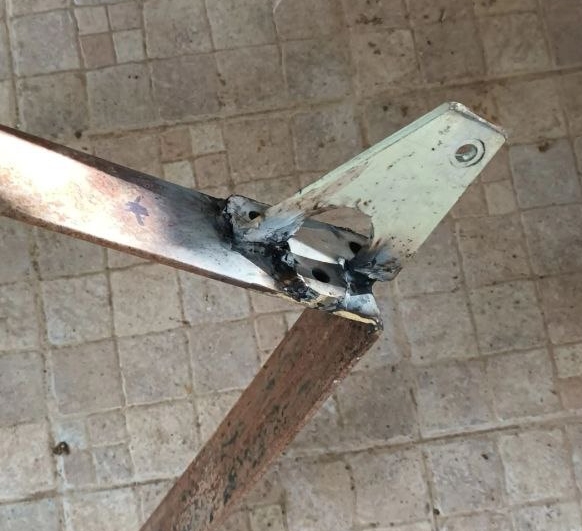

Trovata una foto sul cellulare...
Ci possiamo ragionare insieme...quando il cancello è chiuso l'asta deve avere la massima estensione...e se ti allontani dall'angolo della colonna non si fa altro che diminuire l'angolo di apertura!
I bracci vengono venduti a seconda della grandezza delle ante...li hai presi per la grandezza del tuo cancello?
Il mio cancello è largo 4 metri e le colonne sono a 4,20 una dall'altra!
dipende da come e montato il cancello sul pilastro se montato come in foto al centro viene limitata l'apertura e x forza devi saldare il braccio al'angolo del pilasro,e non si può mai aprire oltre i 45 gradi.
--------------- sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle , 300A lifepo4 + n16 celle 230A.
| | | | Elettrico
| Inviato il: 26/03/2024 19:37:17
|
Il mio cancello è largo 4 metri e le colonne sono a 4,20 una dall'altra!
Infatti e quel 10 cm x anta che ti fa aprire di più l'anta prima che tochi l'anglo del pilastro.
--------------- sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle , 300A lifepo4 + n16 celle 230A.
| |
| | |
|
