Ciao vimek,
questo è un tutorial di femm.
Amax vuol dire che quella è la massima corrente che si può estrarre dalla bobina...di più non si può per la resistenza del cavo...ovviamente è una situazione limite, ma serve per capire come si è dimensionato il tutto.
Ciao
Bolle

PS:Ho corretto il link...era presente %20 in più.

ciao bolle scusa ma mi da errore nel server
404 Not Found
The requested URL /Archives/doc/femm34tutor.pdf%20 does not exist.
Ma hai usato FEMM oppure HalBach Array?
ciao !

ciao
Io e il mio socio in Mulini ,stiamo realizzando un piccolo alternatore da usare per una turbina eolica che dovrebbe produrre circa 500W a 12m/s tanto per rendere l'idea
per i primi test abbiamo usato un sistema a doppio disco in ferro su cui poniamo 2 schiere di 10 magneti da 4mm dialtezza grado N35 con diametro di 25mm tondi.

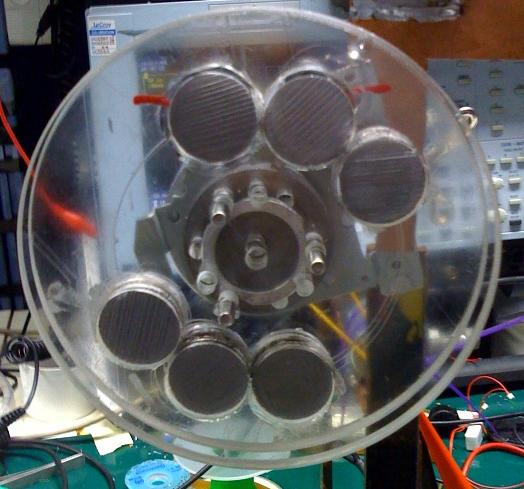

per facilitare la costruzione vorremmo usare 2 dischi di plexiglass (come nella foto)dove andiamo a ricavare 10 sedi tonde in cui mettiamo altrettanti magneti. dietro a i magneti metteremo delle rondelle di 4mm come visibile nella foto, che migliorino le prestazioni dei magneti stessi.



Usando una bobina campione abbiamo notato una perdita in tensione di circa il 10%

avete qualche suggerimento da darci , che errori potermmo aver commesso???

Grazie mille
alla prox!!!

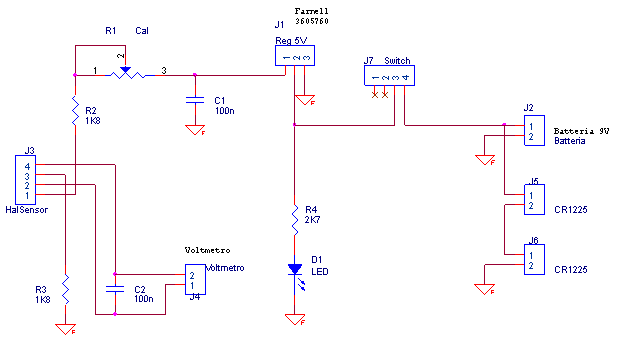

Come promesso abbiamo ultimato anche il gaussmetro spannometrico di cui abbiamo fatto cenno quando ci siamo presentati al forum:

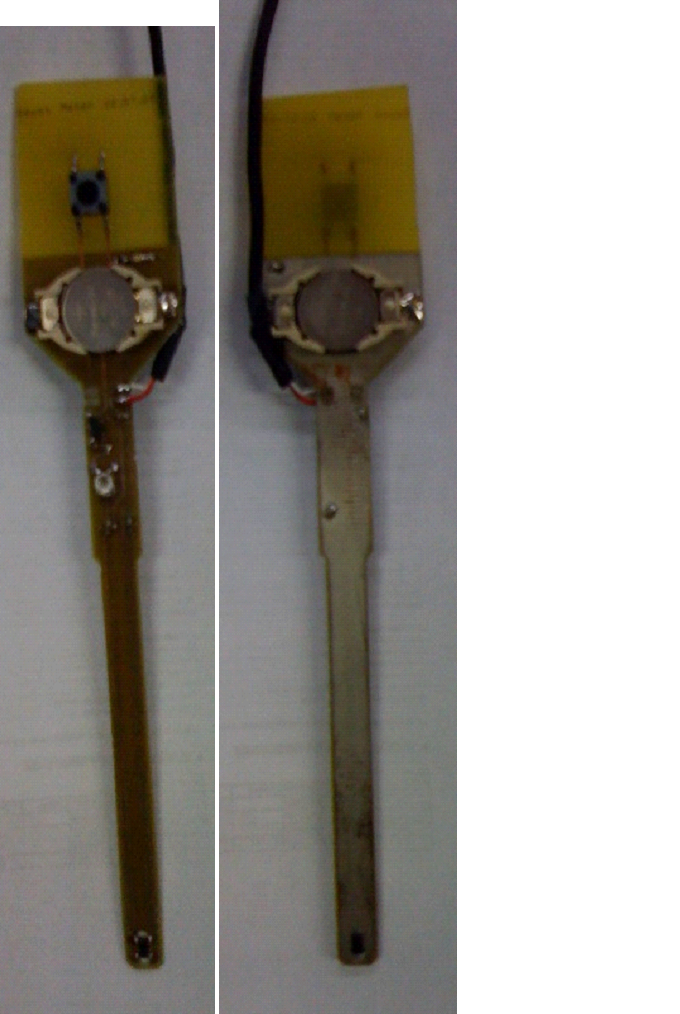

si tratta di uno schedino alimentato a batterie a bottone che va collegato a d un tester che darà lettura diretta.
il sensore usato è stato preso da un motore da CD ROM destinato al cestino!.
purtroppo di questo non si conosce alcun data e datasheet e pertanto la calibrazione andrebbe fatta con un magnete campione o un gaussmetro calibrato.
per fare questa calibrazione abbiamo inserito un trimmer da 2K.

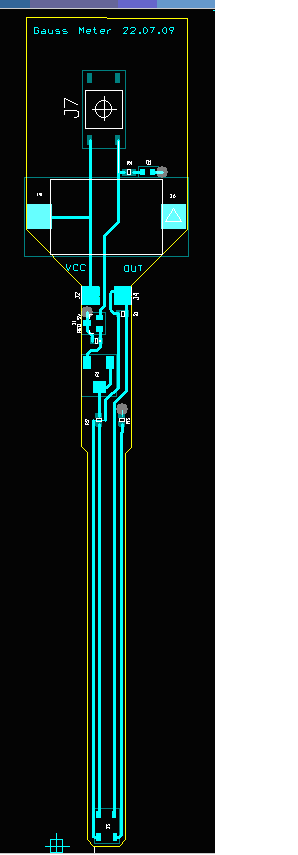

il PCB da noi usato è di soli 0.8mm in modo che il sensore si possa inserire anche in feritoie strette.
il bottom layer è un piano di massa con le piazzole per la batteria

ecco le foto e file:

Salve mi intrometto nel discorso, riprendendo quello che era l'inizio di questa discussione.

Correggetemi se mi sbaglio (leggendo la discussione mi sono incasinato le idee):

La dimensione dei magneti deve essere uguale o superiore all'area interna della bobina(il buco), esatto?

Come calcolo e come deve essere spessa la bobina?

Qual'è la formula calcolare il flusso magnetico e l'intensità magnetica di un magnete in relazione alla forza attrattiva in kg? (li vorrei acquistare da un sito ma mettono solo la forza in kg e nessun tesla o weber).

Grazie mille

in parte la risposta è quà

Ho altre domande:

Quanto devono essere profonde le bobine? Cioè una alta 1cm e una 10cm fanno differenza, come calcolo in base alla potenza del magnete quanto posso fare profonde le bobine?

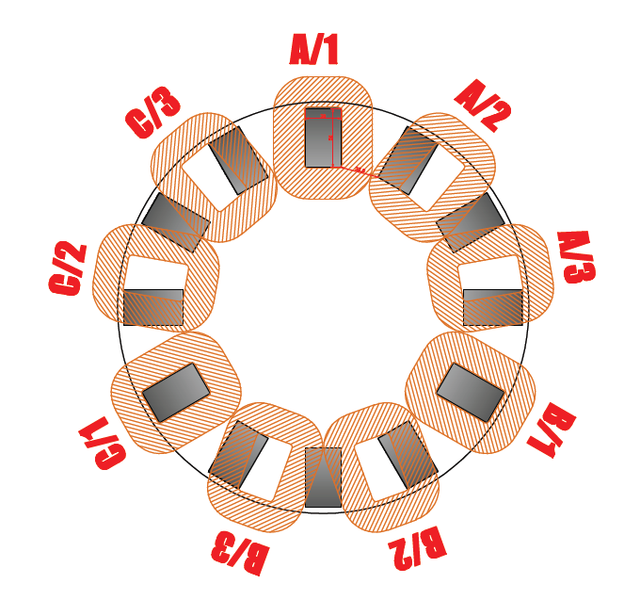

Con quale sistema rende meglio l'alternatore configurazione
A) bobine sovrapposte. B) bobine adiacenti. C) bobine con spazio fra loro maggiore o uguale al diametro del magnete. D) bobine con spazio fra loro leggermente inferiore al diametro del magnete.
E se c'è differenza si ottiene di più voltaggio o amperaggio tra le rispettive configurazioni?

( Se qualcuno mi dice come si carica un immagine metto un disegno )

Chiarissimo, grazie.
Quindi avendo ipoteticamente un alternatore con lo statore sufficientemente grande e potremmo mettere tutte le bobine adiacenti come un mosaico, si avrebbe il miglior rendimento?! Configurazione B.

Ps Le bobine però nn devono toccarsi, ma essere il più vicino possibile, esatto?

Ciao e grazie ancora.

Grazie mille per le tue risposte.
Vorrei farti un altra domanda
Se io ho una bobina diciamo in parole povere con il "buco centrale" 10 x 5 e ho a disposizione magneti 5 x 5, posso mettere i magneti vicini in coppia come se fossero un magnete solo, ossia con la polarità rivolta nello stesso verso, come se fosse un magnete 10 x 5.

Ovviamente con i magneti aventi stessa intensità di campo esempio 5T.

Però ora mi sorge un altra domanda, e se avessero intensità diversa, tipo 6T e 4T? Cosa succederebbe? Un parte influisce 6T e una 4T oppure si bilanciano facendo un campo uniforme di 5T

Ho una ultima domanda e facendo la stessa operazione sovrapponendo i magneti cosa succede si sommano i flussi magnetici?

Grazie, ho fatto una ricerca e ho scoperto che si si sommano più o meno.

Mettendo un pezzo di metallo dolce in un solenoide attraversato da corrente, si aumenta l'intensità del campo magnetico prodotto dal solenoide.
E la stessa cosa è valida per aumentare il rendimento di un solenoide nel processo contrario? Ossia per crearci corrente indotta?

Problema:
dovendo riavvolgere le bobine del mio generatore ( 12+12 magneti neodimio diametro 25 mm X 7 e 9 bobine) per ottenere un valore di tensione più elevato devo avvolgere più spire e mi domando se sia meglio aumentare il diametro esterno delle bobine o aumentare lo spessore delle bobine.
Le bobine attuali sono di diamtero interno 25 mm ed esterno 50 mm.
Grazie

Per alzare la tensione devi aumentare il numero delle spire, inoltre cerca di limitare al minimo sia lo spessore che il diametro esterno.
Ciao
Bolle
