NonSoloBolleDiAcqua
| Inviato il: 27/3/2009,14:53
|
Versione 1.6
Modifiche:Risoluzione 1024x768
Bolle
File Allegato: Generatore1.6.zip
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
santamaria49
| Inviato il: 27/3/2009,16:44
|
eneo dai link esterni escono solo dollari
dal forum non riesco a scaricare il programma mi puio mandare una email
grazie
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 27/3/2009,17:28
|
Allego Generatore.gz ...speriamo questa funga...che strazio queste piattaforme!!!!!!
Bolle
File Allegato: Generatore.gz
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
santamaria49
| Inviato il: 27/3/2009,23:10
|
ho scaricato il programma finalmente ci sono riuscito mi funziona la sola parte della simulazione non posso inserire i dati nella seconda pur essendo presente il cursore nelle caselle, concordo se ci fosse la possibilita' di rilevare il diametro del disco , nel disegno i magneti sono sempre rotondi ??? se si potessero cambiare l'avresti gia' fatto , mi sono risposto da solo complimenti ancora
santamaria
|
| | |
SpitsFire
| Inviato il: 28/3/2009,07:51
|
Buon giorno a tutti, ciao Bolle, chiedo scusa ma non ho capito come si procede al collegamento delle bobine. Potresti fare un esempio di un sistema con 16 magneti N-S e 12 bobine con collegamento a stella?
Ti ringrazio e mi complimento per l'eccellente lavoro che stai facendo per tutti noi.
Un saluto.
SpitsFire
---------------
IPSA SCIENTIA POTESTAS EST
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 28/3/2009,10:05
|
CITAZIONE (santamaria49 @ 27/3/2009, 23:10) non posso inserire i dati nella seconda pur essendo presente il cursore nelle caselle
non ho capito...
CITAZIONE (santamaria49 @ 27/3/2009, 23:10) concordo se ci fosse la possibilita' di rilevare il diametro del disco
ancora non è implementato...
CITAZIONE (santamaria49 @ 27/3/2009, 23:10) , nel disegno i magneti sono sempre rotondi ??
si, ma nei calcoli prende in considerazione se tondi o rettangolari
Ciao
Bolle
CITAZIONE (SpitsFire @ 28/3/2009, 07:51) Buon giorno a tutti, ciao Bolle, chiedo scusa ma non ho capito come si procede al collegamento delle bobine. Potresti fare un esempio di un sistema con 16 magneti N-S e 12 bobine con collegamento a stella?

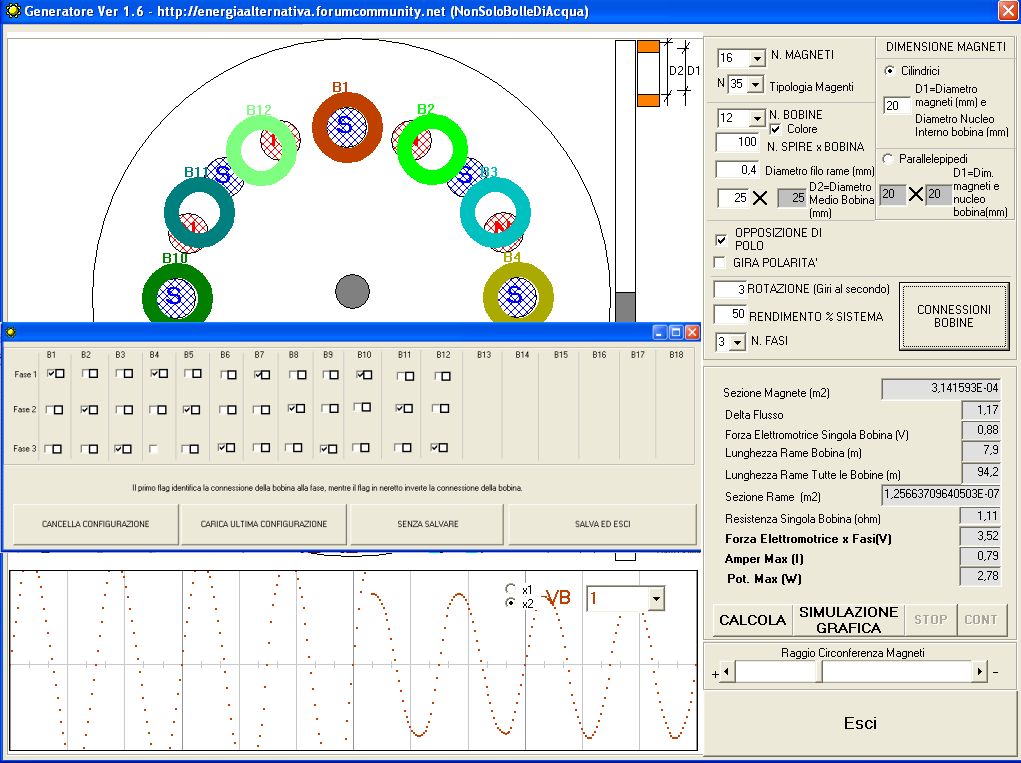

Imposti 16 magneti e 12 bobine con i magneti in opposizione di polarità e imposti 3 FASI, poi premi il pulsante "CONNESSIONE BOBINE" e premi "CANCELLA CONFIGURAZIONE" per cancellare eventuali vecchie configurazioni.Preminuovamente il pulsante "CONNESSIONE BOBINE" e selezioni sulla fase 1 (prima riga) il primo flag delle bobine 1, 4,7,10. Poi passi alla seconda fase (seconda riga) e selezioni il primo flag delle bobine 2,5,8,11. Poi passi alla terza fase (terza riga) e selezioni il primo flag delle bobine 3,6,9,12. Premi il pulsante "SALVA ED ESCI".A questo punto puoi vedere le varie fasi nella simulazione.(Vedi foto)
Ciao
Bolle
PS:In effetti serve un manuale...c'è qualche volontario?
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
santamaria49
| Inviato il: 28/3/2009,12:15
|
x bolle e' tutto OK sbagliavo nella configurazione delle fasi
sceglievo i due flag e quindi ho fatto caos
ogni posizione un solo flag il secondo flag che funzione ha scusa l'ignoranza
ciao
santamaria
|
| | |
fa_1976it
| Inviato il: 28/3/2009,14:11
|
Non mi e' chiara una cosa.
a parita' di magneti, bobbine, rendimento, ecc .... la potenza erogata e' molto piu' elevata se si seleziona una sola fase. 3 volte maggiore. Oppure il software nel caso delle 3 fasi indica potenza massima per ogni fase?
La domanda mi sorge spontanea .... magari per voi banale la risposta:
Perche' fare un sistema trifase e non monofase se il nostro fine e' caricare dellle batterie?
fabrizio
|
| | |
santamaria49
| Inviato il: 28/3/2009,15:31
|
ho provato il programma di bolle ho inserito i dati del mio generatore il risultato della potena e'molto ridotta rispetto le caratteristiche dichiarate del suo (diametro dischi 200 mm) io ho tenuto il rendimento 50%
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 28/3/2009,16:29
|
CITAZIONE (fa_1976it @ 28/3/2009, 14:11) Oppure il software nel caso delle 3 fasi indica potenza massima per ogni fase?
Si per ora il sw fa come dici...ma è in progress...sta crescendo anche con i vostri suggerimenti...mancano ancora diverse cose...piano piano finirà
CITAZIONE (fa_1976it @ 28/3/2009, 14:11) Perche' fare un sistema trifase e non monofase se il nostro fine e' caricare dellle batterie?
Domanda intelligentissima...quando il sw sarà a buon punto riprendiamo la discussione teorica...e le risposte arriveranno.
Ciao
Bolle
CITAZIONE (santamaria49 @ 28/3/2009, 15:31) ho provato il programma di bolle ho inserito i dati del mio generatore il risultato della potena e'molto ridotta rispetto le caratteristiche dichiarate del suo (diametro dischi 200 mm) io ho tenuto il rendimento 50%
Non ho ben capito...se tu hai un solo magnete il rendimento si agira su 50-60% se ne hai due (uno opposto all'altro con la bobina che passa tra i due) il rendimento sale.La potenza indicata è quella massima raggiungibile...ma tornando al discorso dello sforzo...devi fare in modo che se vuoi 100 Watt...devi fare uno sforzo meccanico di (almeno 100W)...purtroppo la fisica non ci regala nulla.
Ciao
Bolle
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 30/3/2009,14:42
|
Versione 1.7
Con link presente a fine messaggio.
Un altro passo avanti:
1.Oscilloscopio integrato (volt/div)...rimane la modalità automatica (Auto) per chi ne mastica poco.
2.Possibilità di non cancellare i grafici ad ogni nuova simulazione mediante il flag Clear per permettere la fusione dei grafici.

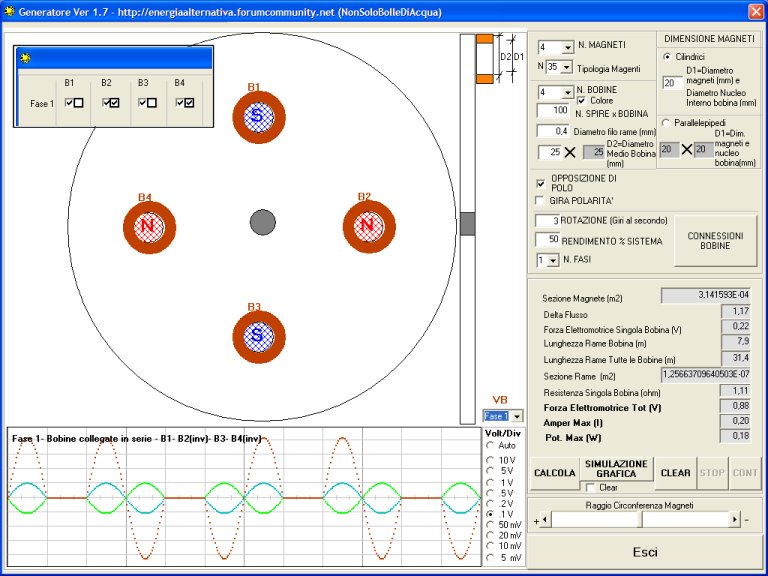

Nell'esempio sotto vediamo la fase (fase1 colore marrone) come somma dei 4 contributi delle bobine con le bobine 2 e 4 invertite.
In quest'altro esempio vediamo la fase (fase1 colore marrone) che vale zero perchè non è stata invertita nessuna bobina.
Un saluto
Bolle
File Allegato: Generatore.exe.gz
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
SpitsFire
| Inviato il: 30/3/2009,18:34
|
Un saluto a tutti, ciao Bolle, non riesco a visualizzare la prima immagine e il file allegato non funziona.
SpitsFire
---------------
IPSA SCIENTIA POTESTAS EST
|
| | |
fa_1976it
| Inviato il: 30/3/2009,19:19
|
Il file all'interno del pacchetto .gz e' di soli 35Kb, mentre la versione 1.6 era di 140Kb.
infatti non funziona.
fabrizio
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 31/3/2009,12:20
|
Ho aggiunto il link esterno...è incredibile....oggi me lo ha fatto anche a me ....ho scaricato il file dal forum e non fungeva...dopo una mezzora ho riprovato e andava bene....che fatica...che fatica.
Ditemi se avete ancora problemi...prima o poi troveremo un sistema affidabile...promesso!!!
Bolle
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
eneo
| Inviato il: 31/3/2009,14:01
|
CITAZIONE (santamaria49 @ 28/3/2009, 15:31) ho provato il programma di bolle ho inserito i dati del mio generatore il risultato della potena e'molto ridotta rispetto le caratteristiche dichiarate del suo (diametro dischi 200 mm) io ho tenuto il rendimento 50%

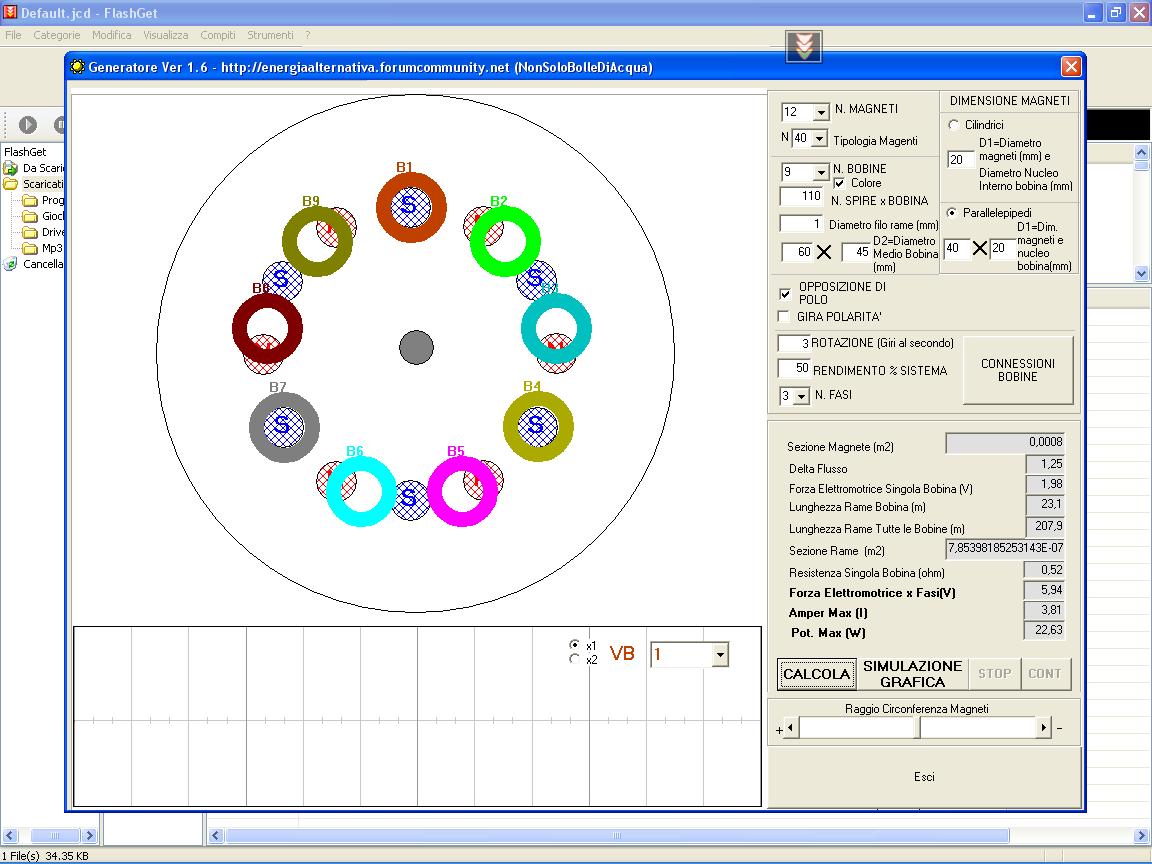

ecco quello che esce a me mettendo un rendimento del 50%, quasi 6v per fase ogni 3 giri al secondo, che equivale con collegamento a stella 6 x 1.71 = 10.26 che radrizzando fanno 10.26 x 1.4 = 14.3 volt in continua.
per la potenza invece otteniamo quanto segue.
notate la resistenza per ogni bobina che sono 0.52 ohm che per tre fanno 1.56 ohm per fase, con collegamento a stella la resistenza sale a 1.56x1.7= 2.65 ohm.
mentre gli ampere sono 14.3 / 2.65 = 5.3A
potenza 14.3 x 5.3 = 77w con collegamento a stella.
con collegamento a delta invece la resistenza e' di ben tre volte inferiore rispetto a stella e bensi 2.65 / 3 = 0.88 ohm. se non ci credete si puo' calcolarlo diminuendo di 1.7 volte la resistenza per fase.
14.3 / 0.88 = 16.25 A che moltiplicato i volt fanno circa 232W.
attenzione pero' che la potenza non si ottiene piu' a 3 giri al sec ma molto di piu', ottenibile con velocita' del vento sui 5 mt/sec......
per quanto riguarda la potenza del vento un rotore ad asse orrizzontale da 2 mt e' piu' che sufficiente.

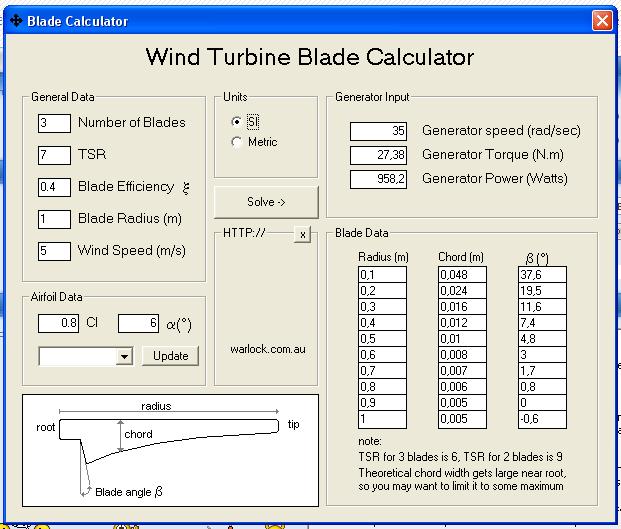

vedasi altro grafico la potenza del vento a 5 m/s e' di circa 950w, tenendo conto di un rendimento del 30% otteniamo circa 300w di energia meccanica convertita in elettrica.
tutto questo per far capire che quello che scrivo non sono cavolate, le chiacchiere se le porta il vento, mentre i fatti no.....
|
|
| | |
|
