PELLETTATRICI ARTIGIANALI a trafila piana e anulare (Home made)
FinePagina

Tony malu
KiloWatt


Gruppo:Utente
Messaggi:144

Stato:



Inviato il: 23/10/2019 23:29:44

Ragazzi scusate magari la domanda stupida ma per l'albero rulli perché proprio a 3 invece di farlo a 4 rulli? A 4 non sarebbe meglio per dividere lo sforzo di comprensione e la minor usura di rulli e cuscinetti? 🤔



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 23/10/2019 23:54:29

Bella domanda...
Ti diro che sulla trafila finita con pezzeti di carta in scala reale ho fatto una simulazione dei rulli per rendermi conto di spazzi dentro il corpo della pelletatrice.
Ti posso rasigurare che spazio non era tanto e ho deciso di fare a 3. Pero non e che niente puo cambiare...mi sono messo a disposizzione per rendermi conto anche io di altre cose



---------------
L’inizio è la parte più importante del lavoro.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 24/10/2019 08:39:45

Buongiorno a tutti, con tutti quei fori ti servirà un bel motore con tanta potenza.
Riguardo ai rulli io non la farei a tre, due rulli penso sia l'ideale, montando cuscinetti a rulli cilindrici.

Devi cercare di fare tutto il sistema più rigido possibile



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 24/10/2019 09:17:38

Direi che sono in una fase elaborazione dati,mi sono messo apposta in discussione per eseguire meglio i lavori...cosa intendi di fare il sistema più rigida posibile.
Per cuscinetti non ho problemi se pensi che siano meglio anzi...sentivo in giro anche diametro rulli piu sono grandi meno rotazioni fanno quindi spero una misura accetabile che ho adottato
Domando :pro e contro perché pensi sia meglio albero rulli a 2 anzi che a 3,aldilà di una potenza maggiore.
Valuterò una potenza motore quando ho finito tutta la parte mecanica.



Modificato da Alimar1976 - 24/10/2019, 10:04:45


---------------
L’inizio è la parte più importante del lavoro.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 24/10/2019 11:39:04

Più rigidità nel complesso riesci ad avere meglio la macchina funziona.
Devi cercare di avere meno flessioni possibile.

I cuscinetti a rulli tengono molto più carico rispetto a quelli a sfera, quindi ti dureranno molto più a lungo.
SKF 6207 (35-72-17) KN 27
SKF NUP207 (35-72-17) KN 56
Il problema che costano molto di più.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 24/10/2019 11:58:46

CITAZIONE (Alimar1976, 24/10/2019 09:17:38 ) Discussione.php?38349114&358#MSG5382


Domando :pro e contro perché pensi sia meglio albero rulli a 2 anzi che a 3,aldilà di una potenza maggiore.


A mio avviso con un sistema a tre rulli non riesci ad avere una buona rigidità, poi ti servirà molta più potenza.
A livello di produzione non pensare di guadagnare tantissimo.

Due rulli con un albero passante sei molto più rigido.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 24/10/2019 12:08:23

Vorrei essere sincero per il costo non credo qualche decina di € in + mi cambia la vita...anzi valuterò e non metto in dubbio che sia meglio quelli a sfera .Per le flessione meno possibile credevo sia una cosa indiferente visto che comunque sono fisi



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 24/10/2019 14:03:31

Sono rimasto molto pensieroso per quanto riguarda il assale rulli...certo anzi sono pure contento che mi arrivano i dubbi almeno riesco capire bene il perché. Rimane solo valutare non lo so come on che modo ma dovrei valutare bene come fare.
Certo a2 rulli un assale solo meno lavoro ...
Non mi ritiro indietro se fosse solo per il lavoro.
Importante capire meglio !!??
Invece diametro rullo pensate vado bene..faccio in tempo ancora fare delle modifiche anche se meno rotazione meno usura



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 25/10/2019 00:18:16

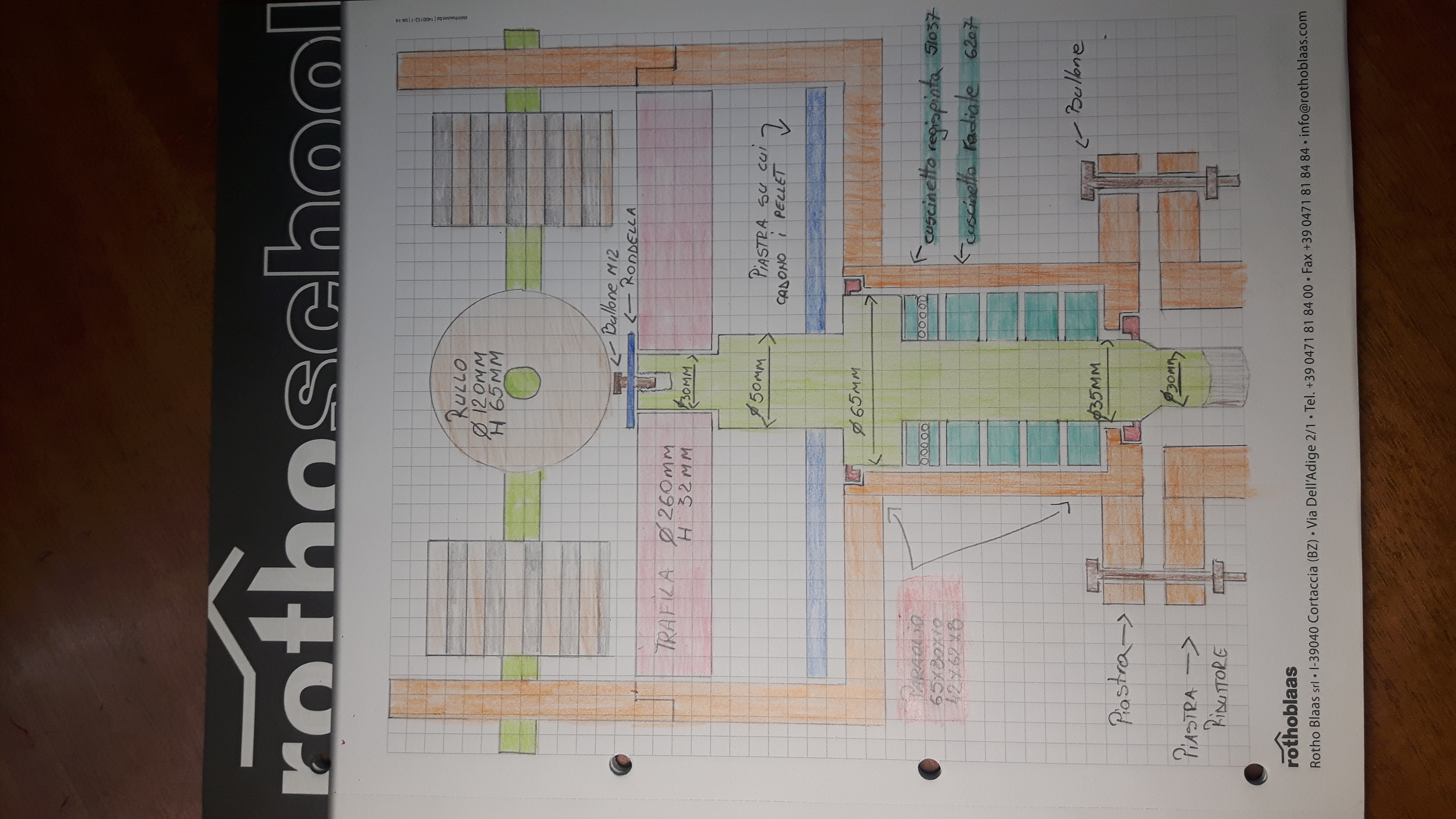

Come avevvo promesso prima, sono riuscito fare un piccolo disegno per rendere piu chiare le mie idee con voi
Il principio di colorare ogni parte della pelletatrice era solo per riuscire capire meglio i componenti.

http://www.energialternativa.info/public/newforum/ForumEA/U/20191024_235340[1].jpg



---------------
L’inizio è la parte più importante del lavoro.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 25/10/2019 07:51:59

Considerando la pista percorsa dai rulli, hsi fatto troppi fori



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 25/10/2019 07:56:30

Me ne farò una ragione...ormai sono già fatti ,oppure faccio allargare i rulli di qualche cm in maniera tale che occupa la maggior parte dei spazi.
Il disegno voglio dire come principio e quello esattamente pero puo essere che ci sono le distanze non simile.
Per esempio quello che io non sono riuscito a mettere essatamente sul disegno sono i rulli che ocupa esattamente tutto il spazio della trafila invece sul foglio sembra 1/3 come se fosse non occupato.



Modificato da Alimar1976 - 25/10/2019, 08:02:37


---------------
L’inizio è la parte più importante del lavoro.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 25/10/2019 09:20:55

CITAZIONE (Alimar1976, 24/10/2019 14:03:31 ) Discussione.php?38349114&358#MSG5386

Sono rimasto molto pensieroso per quanto riguarda il assale rulli...certo anzi sono pure contento che mi arrivano i dubbi almeno riesco capire bene il perché. Rimane solo valutare non lo so come on che modo ma dovrei valutare bene come fare.
Certo a2 rulli un assale solo meno lavoro ...
Non mi ritiro indietro se fosse solo per il lavoro.
Importante capire meglio !!??
Invece diametro rullo pensate vado bene..faccio in tempo ancora fare delle modifiche anche se meno rotazione meno usura


Diametro esterno rulli 120 mm penso vada bene



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:202

Stato:



Inviato il: 25/10/2019 09:49:02

Grazie Gastoneg anche Biomass...
Ecco su quei disegni misure tra virgolette ho perso decine di ore di studio di ricerche per portarlo in fase finale.
Ora chiedo per favore a chi puo fermarsi 5 minuti davanti al disegno alle misure delle foto precedente e potermi dare una conferma che vada tutto bene...io lunedi vorrei portare i disegni al tornio.
Ecco per esempio mi sono accorto proprio adesso che il paraolio che sta sotto per eventuali scollature di grasso che io al inizio ero indeciso di metterlo e sbagliata la misura sul disegno,però non incide sul corpo della pelletatrice si tratta solo di acquistare quello giusto.
Ecco vedi su questi dettagli che uno magari ci si può perdere che magari non ci accorgiamo.
Grazie di nuovo e spero come per me altri commenti sono stati utili anche questi mia posso essere utile per altri.



Modificato da Alimar1976 - 25/10/2019, 10:15:14


---------------
L’inizio è la parte più importante del lavoro.



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1225

Stato:



Inviato il: 25/10/2019 11:22:21

la larghezza dei rulli come già detto da altri non va bene, o li fai conici in modo che la rotazione sia uguale su tutti i fori, ma incide parecchio la lavorazione dell'albero su cui è montato, altrimenti riducila a 30/35mm.

in teoria si dovrebbe avere la stessa velocità di rotazione sia all'esterno che all'interno, ma se calcoli il diametro della trafila 240, la parte che andrà occupata dal passaggio dei rulli ha una circonferenza di 75,36cm mentre la parte interna (togliamo 65mm) sarà di 54,9 cm, una bella differenza.

se calcoli invece con 30mm di rulli già diventa 66cm
i rulli falli con foro da 20mm e doppio cuscinetto, sono soggetti ad un bello sforzo fai una barra passante con dei seger come tenuta con solo la parte esterna filettata per tenerlo in sede



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 25/10/2019 11:47:36

anche per me

Poi 30mm di albero su una trafila da 260
Non ce lo vedo
Troppo piccolo
I carichi che deve subire la trafila a sbalzo.
E gli alberi rulli idem



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino
