SpitsFire
| Inviato il: 23/8/2010,22:11
|
Un cordiale saluto a tutti gli amici del forum.
Finalmente dopo parecchio tempo, sono riuscito a trovare un po di spazio per condividere con tutti Voi la mia nuova esperienza, dopo quella che un anno fa, realizzando una nuova turbina eolica da 2 Kwp ad asse orizzontale da ml. 3,80 di diametro, alternatore con 16+16 magneti al neodimio 30x50x10 di grado N 42 e 12 bobine da 75 spire con filo Ø 1,80mm. Il collegamento dello statore è a stella e il sistema è a 48 Volt
I 2 Kw sono veramente di picco e li ho verificati con vento fortissimo per pochi secondi, dopo sono stato costretto ad azionare l'interruttore di sblocco per paura..... anche se la coda di deriva faceva benissimo il suo lavoro. Mentre 1,5 Kw con vento sostenuto non turbolento vengono raggiunti facilmente.
Confidando in una buona connessione Adsl metterò di seguito un po di foto delle fasi più salienti della realizzazione.

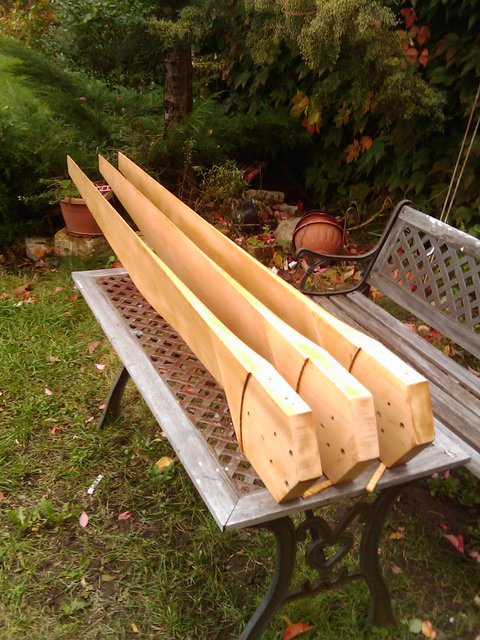

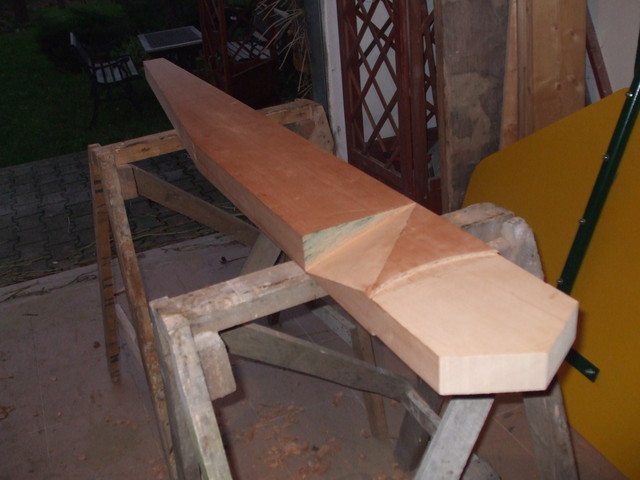

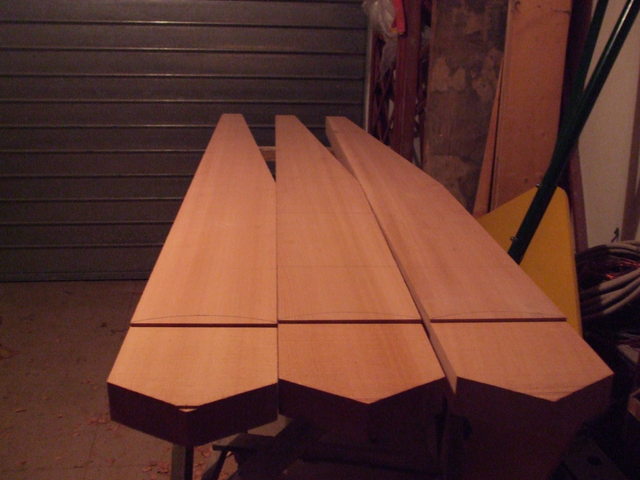

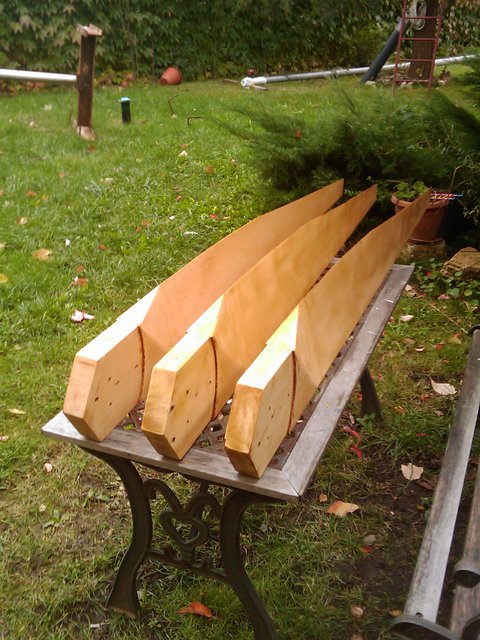

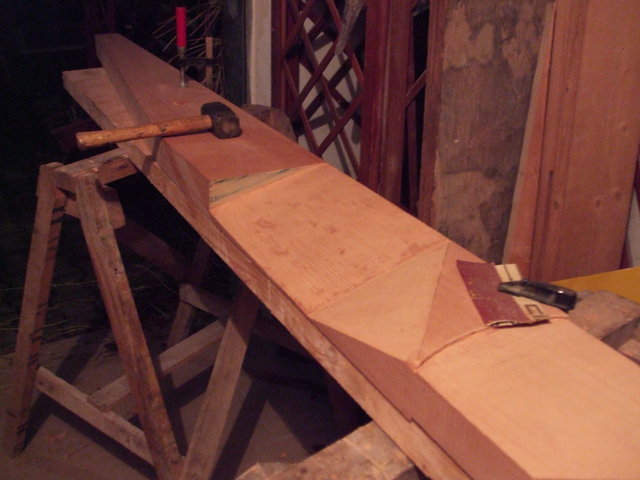

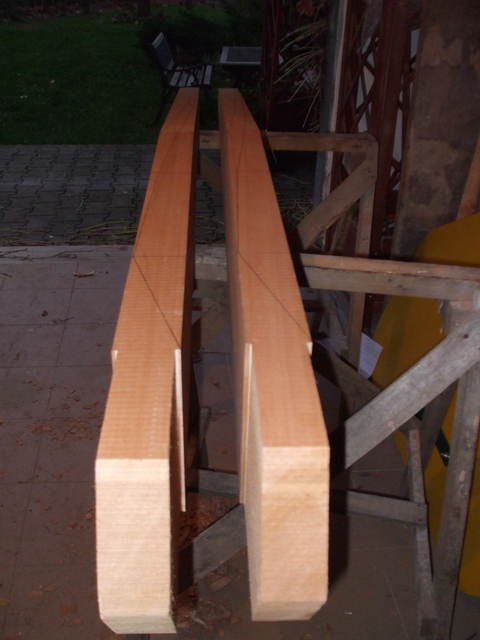

LE PALE

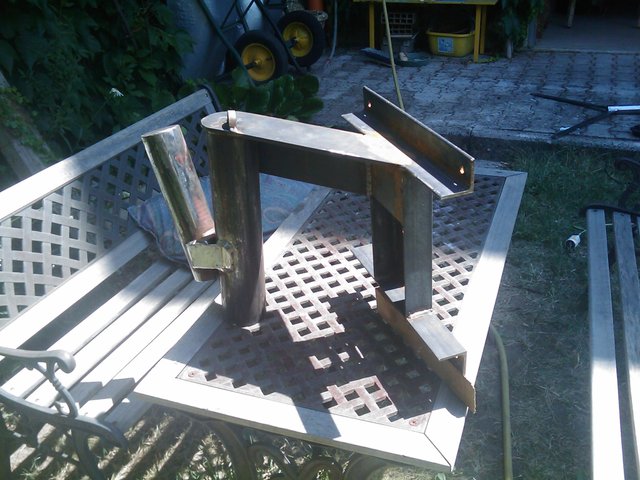

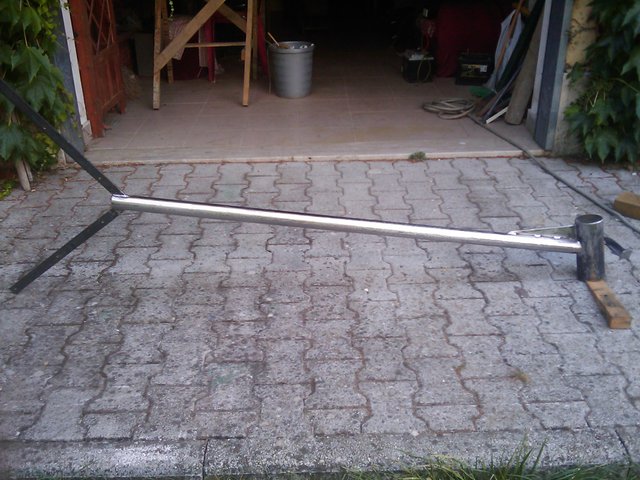

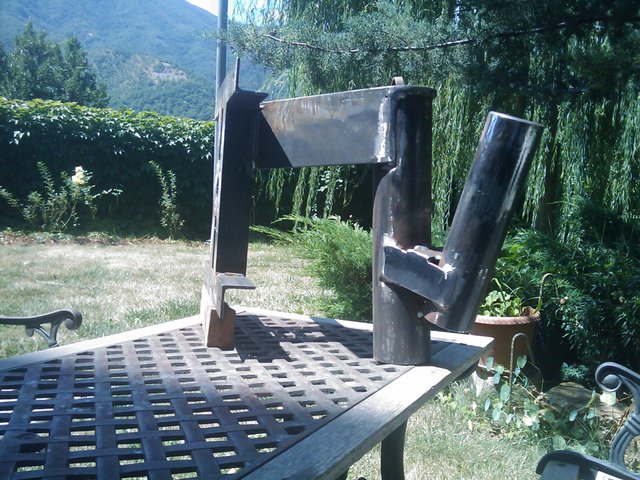

IL TELAIO IN FERRO

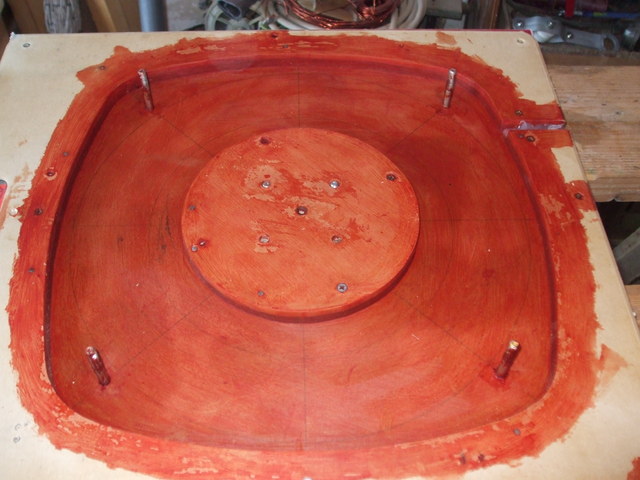

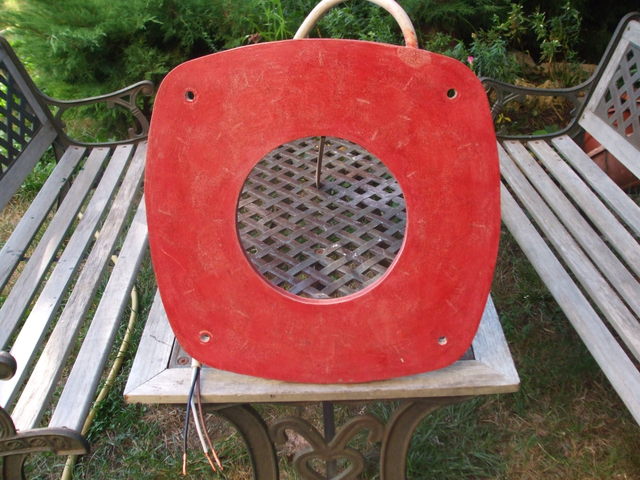

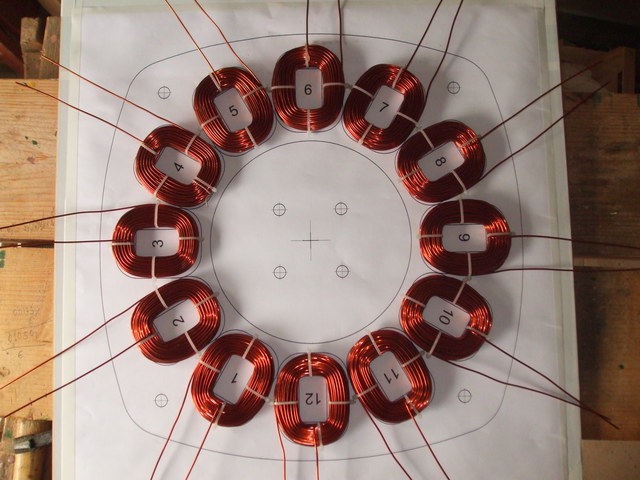

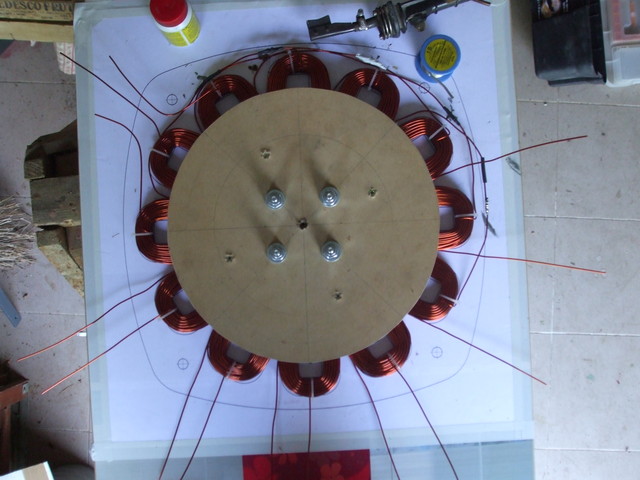

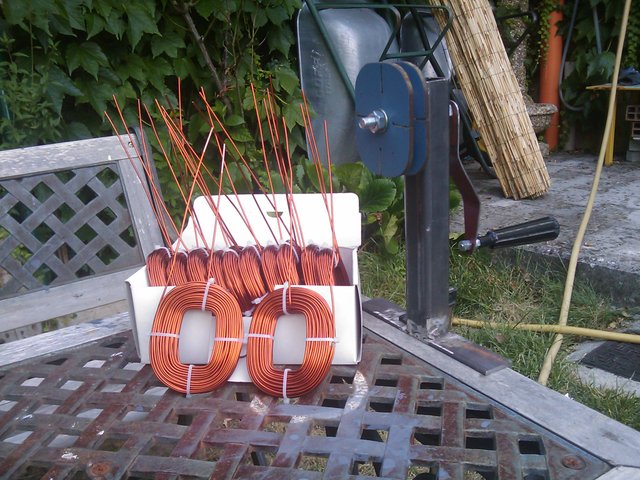

LO STATORE

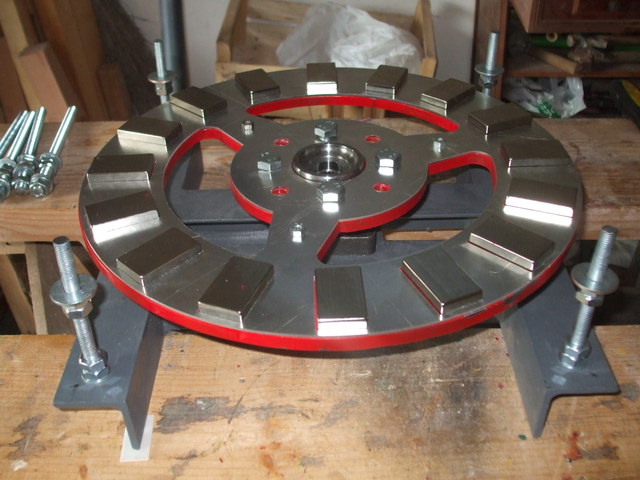

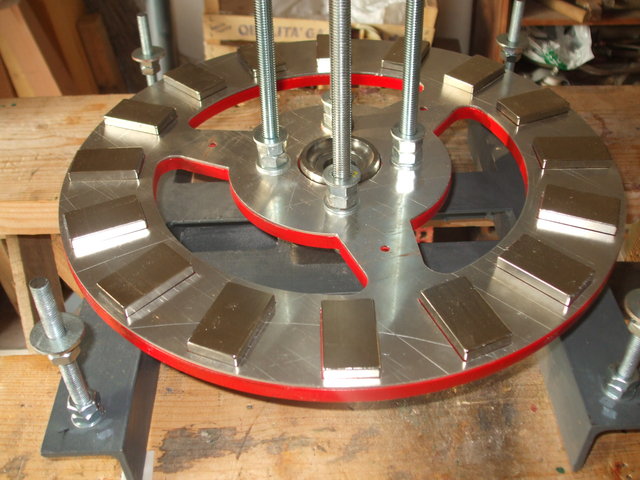

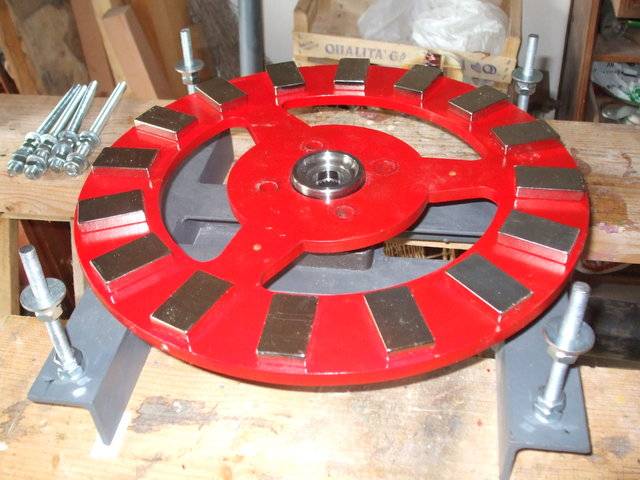

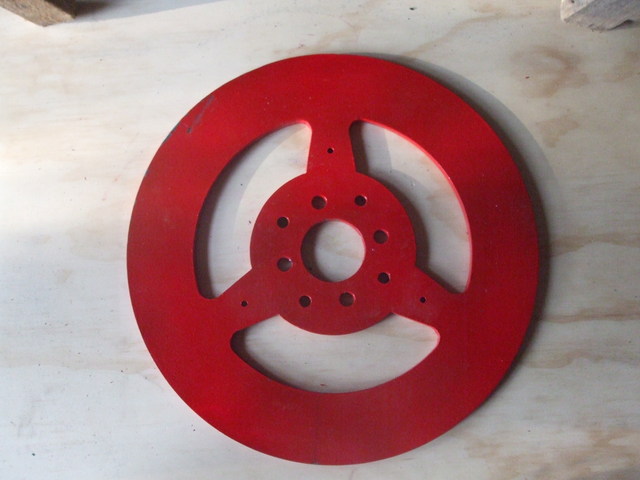

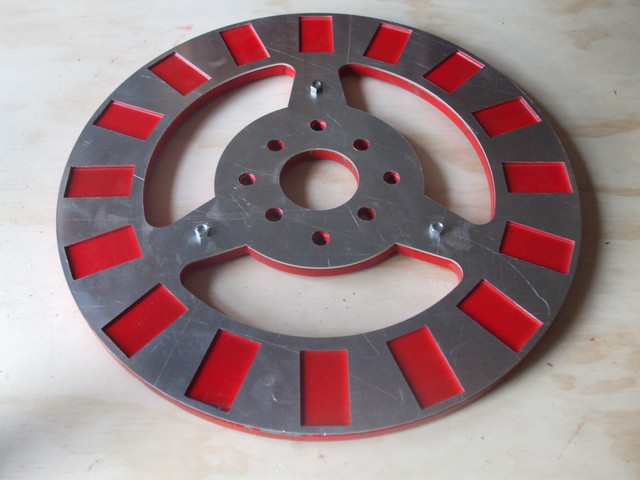

I ROTORI

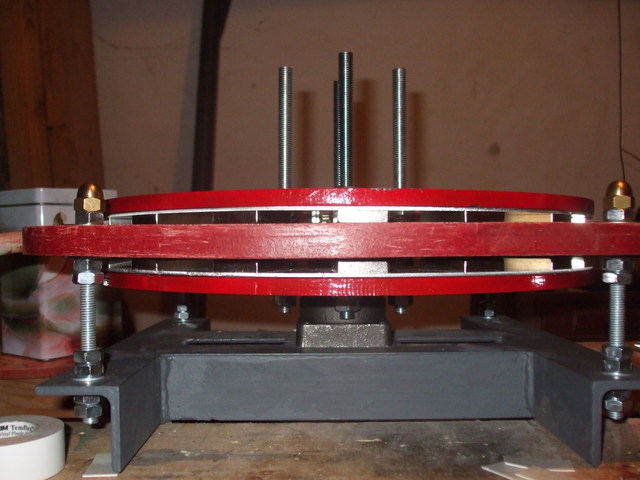

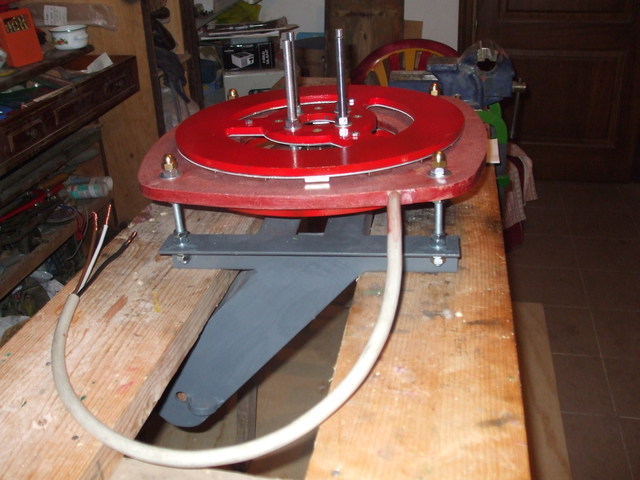

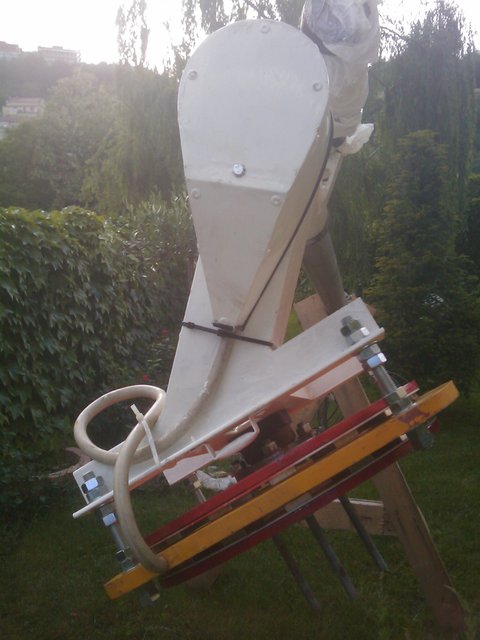

L'ALTERNATORE COMPLETO

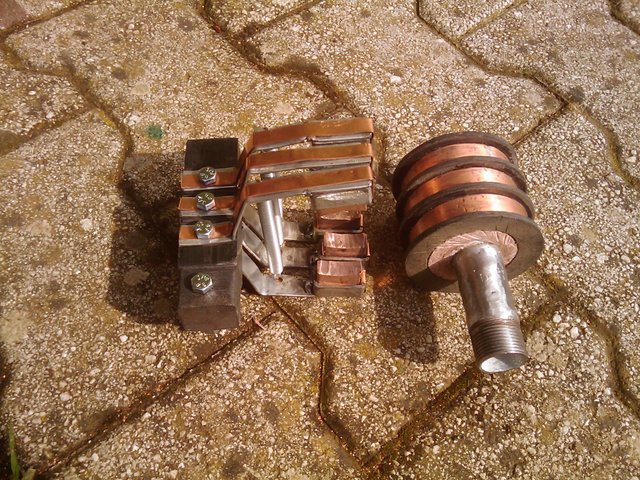

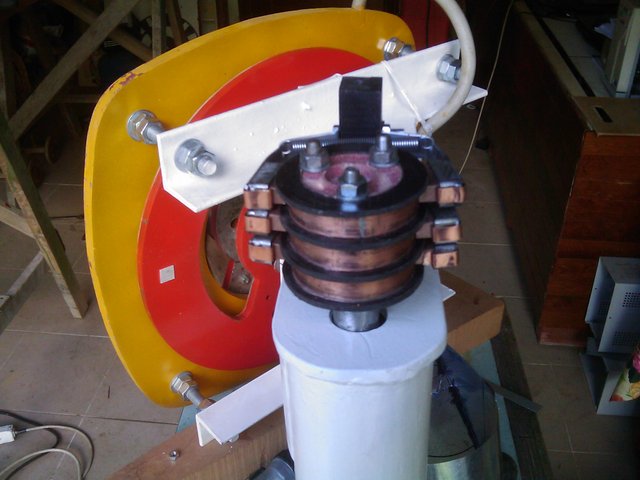

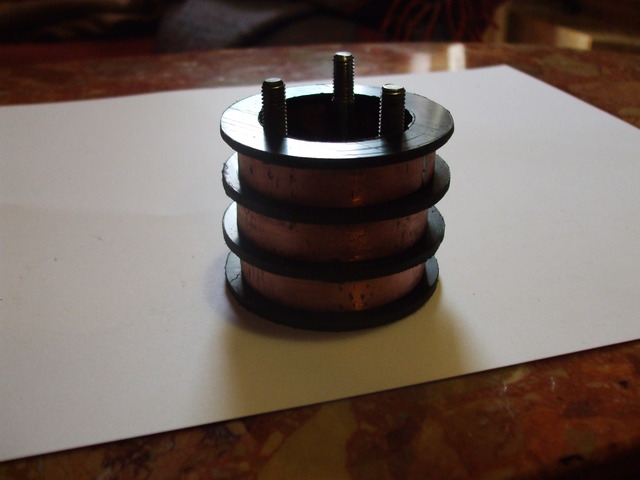

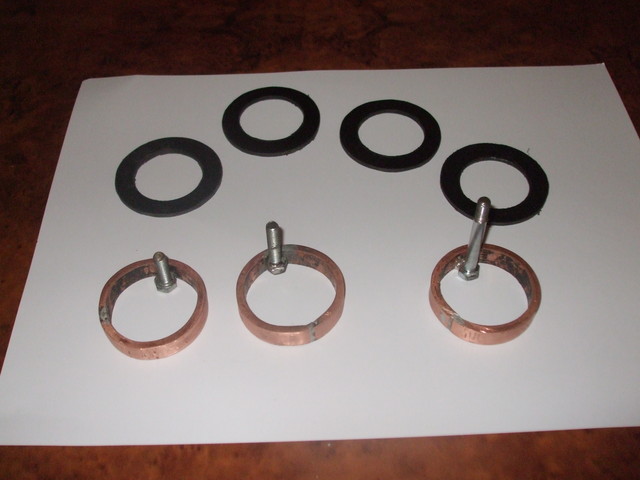

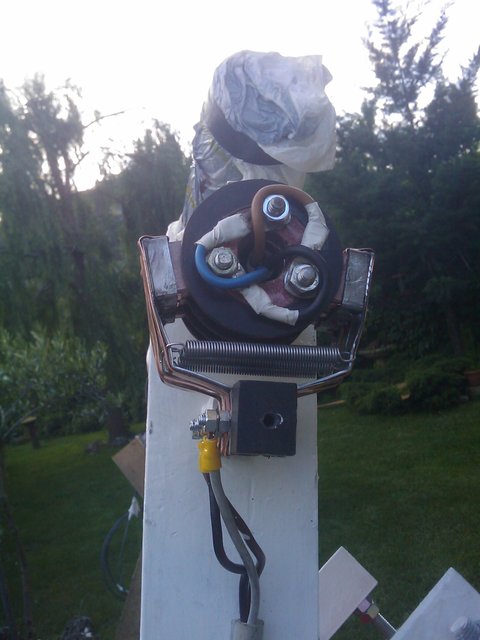

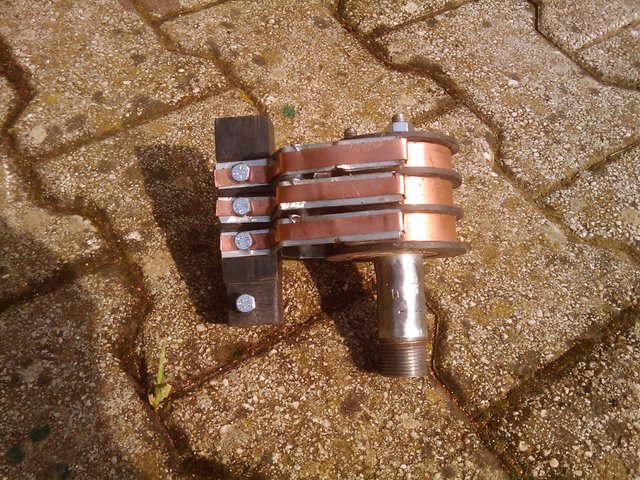

IL COLLETTORE
LA TURBINA IN FASE DI EQUILIBRATURA

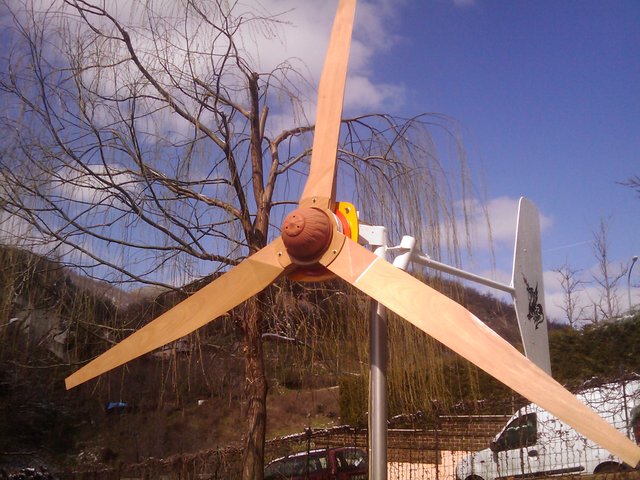

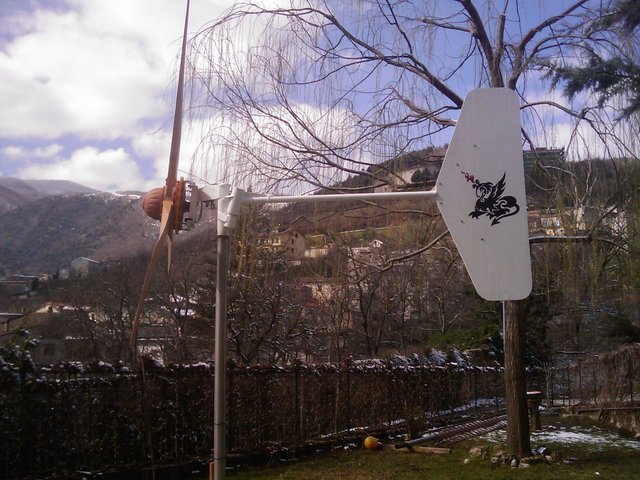

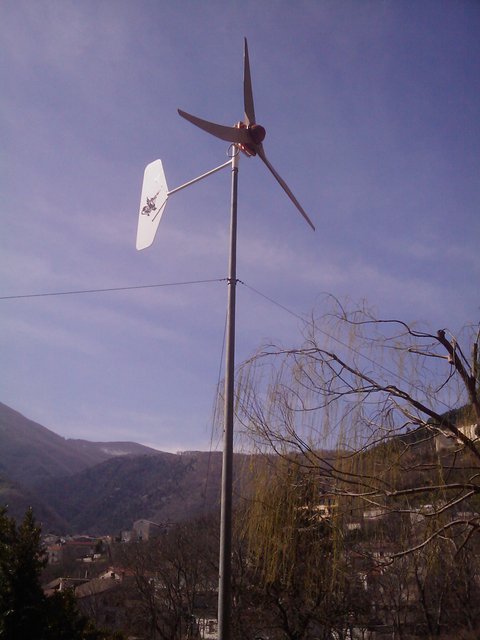

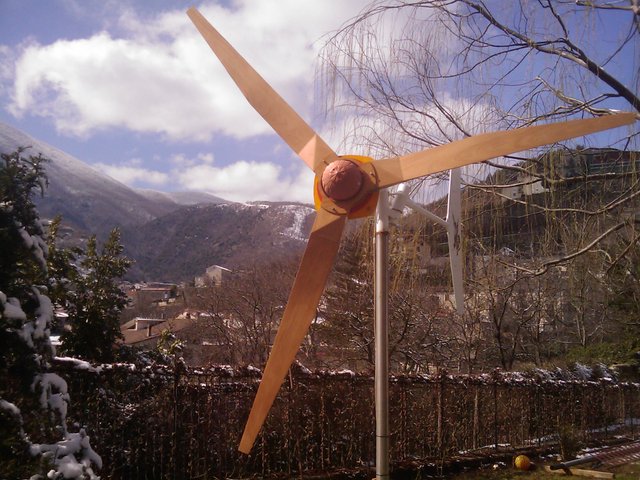

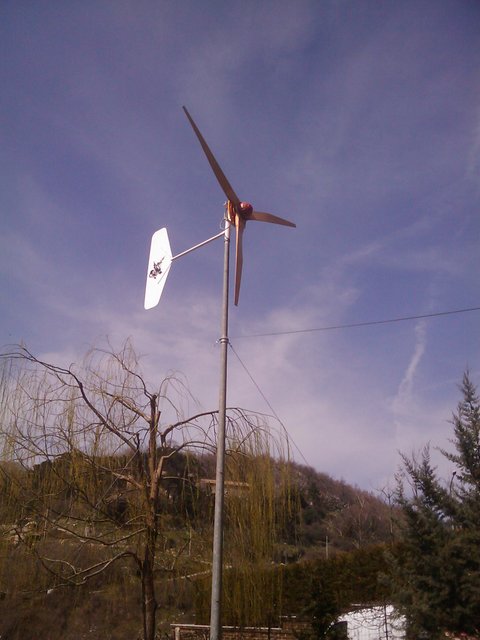

SUL PALO DI 8 METRI IN POSIZIONE DEFINITIVA

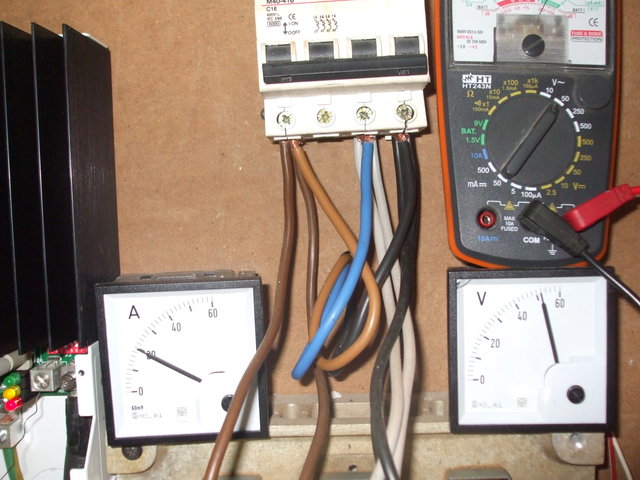

Un primo assaggio 52 Volt 20A oltre 1KW
Un saluto a tutti
SpitsFire
Ps. Non appena ci sarà l'occasione cercherò anche di tirar fuori una piccola ripresa in fase di attività;
vento permettendo.
In allegato progetto completo in AutoCad , spero di aver fatto cosa gradita.
>>>> DOWNLOAD<<<
---------------
IPSA SCIENTIA POTESTAS EST
|
| | | | | | |
Ferrobattuto
| Inviato il: 24/8/2010,09:57
|
Complimenti vivissimi anche da parte mia, soprattutto per l'inventiva e l'accuratezza dell'esecuzione.
Ma anche per il coraggio..... Buttarsi in una realizzazione così grossa al primo colpo ce ne vuole..... A me un rotore orizzontale di quel diametro mette un po' paura, veramente.
Un'idea: rame contro rame sul collettore potrebbe provocare scintillìi e "incollamenti", potresti sostituire (in seguito, se ti dà guai....) le spazzole con delle spazzole per motorini di avviamento o vecchie dinamo. Si trovano di riciclo anche spazzole dei motorini delle auto-scontro delle giostre....
Congratulazioni, comunque.
Ferro
|
| | |
mauro75
Watt
Gruppo:Utente
Messaggi:49
Stato:
| Inviato il: 24/8/2010,10:43
|
ecco a cosa punto io , ma lasciatemi fare la gavetta prima eheheheh
complimenti per l'esecuzione eccezionale e soprattutto per la qualità della condivisione .
ciao
|
| | |
DOLOMITICO
| Inviato il: 24/8/2010,11:02
|
Veramente un capolavoro......
Si nota dai dettagli che si è speso molto tempo nella cura di ogni particolare,veramente un bel lavoro.
BRAVO
|
| | |
max_linux2000
| Inviato il: 24/8/2010,11:11
|
complimenti... anche se purtroppo non posso vedere lee foto
la mia connessione è veramente lenta e quando ci sono tante immagini in una pagina,non riesco a caricarle.
Potresti mettere online un pdf?
oppure, qualcuno potrebbe pper favore stampare in pdf questa pagina e metterla in allegato in una risposta?
grazie,
MaX
|
| | |
maxdef
| Inviato il: 24/8/2010,12:46
|
bellissima realizzazione
|
| | |
Pyron
| Inviato il: 24/8/2010,12:53
|
spitsfire devo venire a trovarti allora! appena abbiamo tempo ti va di organizzare un incontro? intanto se ti va di vedere lo scollegato sarà da stasera per 4 giorni nello spazio superiore del teatro gesualdo di avellino, c'è una manifestazione di arte elettronica per la quale ho curato gli allestimenti www.flussi.eu/ , se ti va facci un salto, salutoni e complimenti ancora
|
| | | | | | |
wroclaw
| Inviato il: 25/8/2010,08:49
|
Che dire di più, i miei complimenti per l'ottima riuscita e la messa in sicurezza di tutto l'impianto.
Bravissimo
|
| | |
SpitsFire
| Inviato il: 25/8/2010,19:19
|
Salve, ringrazio tutti per i complimenti.
CITAZIONE (Ferrobattuto @ 24/8/2010, 10:57) Complimenti vivissimi anche da parte mia, soprattutto per l'inventiva e l'accuratezza dell'esecuzione.
Ma anche per il coraggio..... Buttarsi in una realizzazione così grossa al primo colpo ce ne vuole..... A me un rotore orizzontale di quel diametro mette un po' paura, veramente.
Un'idea: rame contro rame sul collettore potrebbe provocare scintillìi e "incollamenti", potresti sostituire (in seguito, se ti dà guai....) le spazzole con delle spazzole per motorini di avviamento o vecchie dinamo. Si trovano di riciclo anche spazzole dei motorini delle auto-scontro delle giostre....
Congratulazioni, comunque.
Ferro
Ciao Ferro, anche se un po in ritardo ti faccio i miei migliori auguri per quei fantastici sessanta.
In merito alla turbina, ti dirò che non è stata la prima esperienza, forse non ricordi   ma l'anno scorso ne realizzai una di demsioni simili e la qubblicai qui: quindi una "piccola" esperienza l'avevo già fatta. Per quanto riguarda le spazzole, anche se non sembrano, ma sono delle vere e propie spazzole per motorini d'avviamento della Bosch, forse la foto un po sfocata e il colore ti hanno tranno in inganno

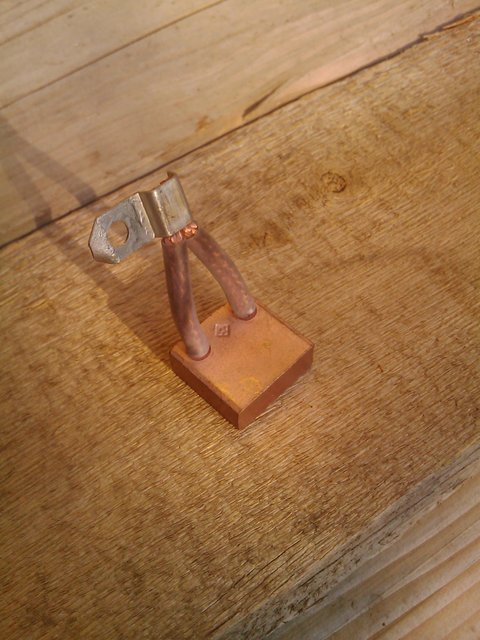

metto la foto della spazzola originale prima della modifica:
CITAZIONE (max_linux2000 @ 24/8/2010, 12:11) complimenti... anche se purtroppo non posso vedere lee foto
la mia connessione è veramente lenta e quando ci sono tante immagini in una pagina,non riesco a caricarle.
Potresti mettere online un pdf?
oppure, qualcuno potrebbe pper favore stampare in pdf questa pagina e metterla in allegato in una risposta?
grazie,
MaX
Ciao max_linux2000, ti ho preparato il file in pdf "zippato" ma risulta troppo grande per metterlo in allegato a questo messaggio.
CITAZIONE (pyron @ 24/8/2010, 13:53) spitsfire devo venire a trovarti allora! appena abbiamo tempo ti va di organizzare un incontro? intanto se ti va di vedere lo scollegato sarà da stasera per 4 giorni nello spazio superiore del teatro gesualdo di avellino, c'è una manifestazione di arte elettronica per la quale ho curato gli allestimenti www.flussi.eu/
---------------
IPSA SCIENTIA POTESTAS EST
|
| | |
Ferrobattuto
| Inviato il: 26/8/2010,17:39
|
Fai conto che non ti abbia detto niente, allora! Trattieni soltanto i miei più sinceri complimenti, ai quali ne aggiungo degli altri per le ultime fotoe per i risultati raggiunti.
Per il raduno sono disponibile, non ho problemi particolari, sentite anche gli altri....
Saluti.
Ferro
|
| | |
eneo
| Inviato il: 27/8/2010,07:16
|
bravo spitfire i miei complimenti anche da parte mia.....
a quanti giri ottieni la 48V? che spessore sono i magneti?
dalla foto si vede un regolatore hai usato il tristar o il C40 della xantrex?
|
| | |
SpitsFire
| Inviato il: 27/8/2010,07:44
|
CITAZIONE (eneo @ 27/8/2010, 08:16) bravo spitfire i miei complimenti anche da parte mia.....
a quanti giri ottieni la 48V? che spessore sono i magneti?
dalla foto si vede un regolatore hai usato il tristar o il C40 della xantrex?
Ciao Eneo, ottengo 48V tra 115-120 giri al minuto, i magneti sono di un centimetro di spessore e il regolatore di carica è TriStar TS-60.
Grazie per i complimenti
Un saluto
SpitsFire
---------------
IPSA SCIENTIA POTESTAS EST
|
| | |
Keyosz
| Inviato il: 4/9/2010,09:47
|
Complimenti SpitsFire,
veramente un opera d'arte!
Ma questo si somma a quello precedente? hai un campo eolico tutto attorno a casa ora?
Non lo vuole dire ma si è fatto l'impianto ad isola autonomo con il vento!!
Si si vede che è un tristar, l'avevo notato subito  ma stai usando gli elementi da muletto recuperati? come se la cavano con il tuo nuovo generatore eolico?
|
|
| | |
|
