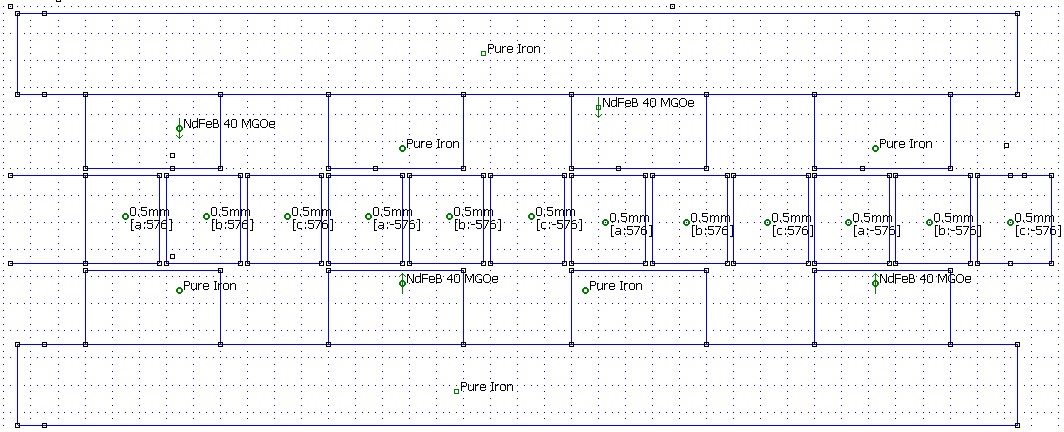

Ciao qqcreafis, grazie per le ottime simulazioni. Te ne chiedo un'altra, con distanze diverse e con l'utilizzo di un falso polo, e cioè: Magnete da 10 mm. aria 1 mm. statore 13 mm aria 1 mm. falso magnete da 10 mm. Queste sono le distanze minime di realizzazione tenendo conto dell'effettivo spessore delle delle bobine e della resina d'incapsulamento delle stesse. Scendere sotto 1 mm. d'aria per lato si rischia, in caso di venti forti, lo sfregamento tra rotore e statore.
Grazie
Spitsfire

Spitsfire anche io ne sto utilizzando una...mi potresti convertire il file di autocad in pdf??

non riesco proprio a scaricarlo autocad

i dischi in ferro li hai comprati o te li sei fatti tu?

ciao ing autocad e troppo grosso da scaricare scarica A9CAD e piu piccolo e apri tutti i file senza problemi

con i doppi magneti

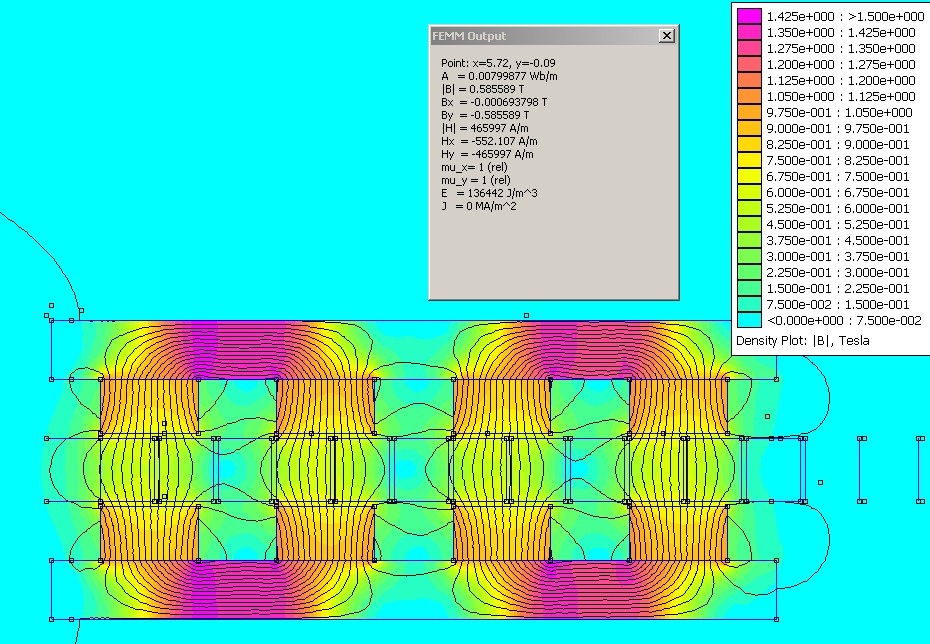

con un magnete si ed uno no



nelle tre fasi (io le aumenterei, ma per tradizione...) passano 2,3, -1 A sono correnti "sparate" quasi a caso e rappresentano correnti di carico tanto per vedere l'effetto che fa un ipotetico carico.

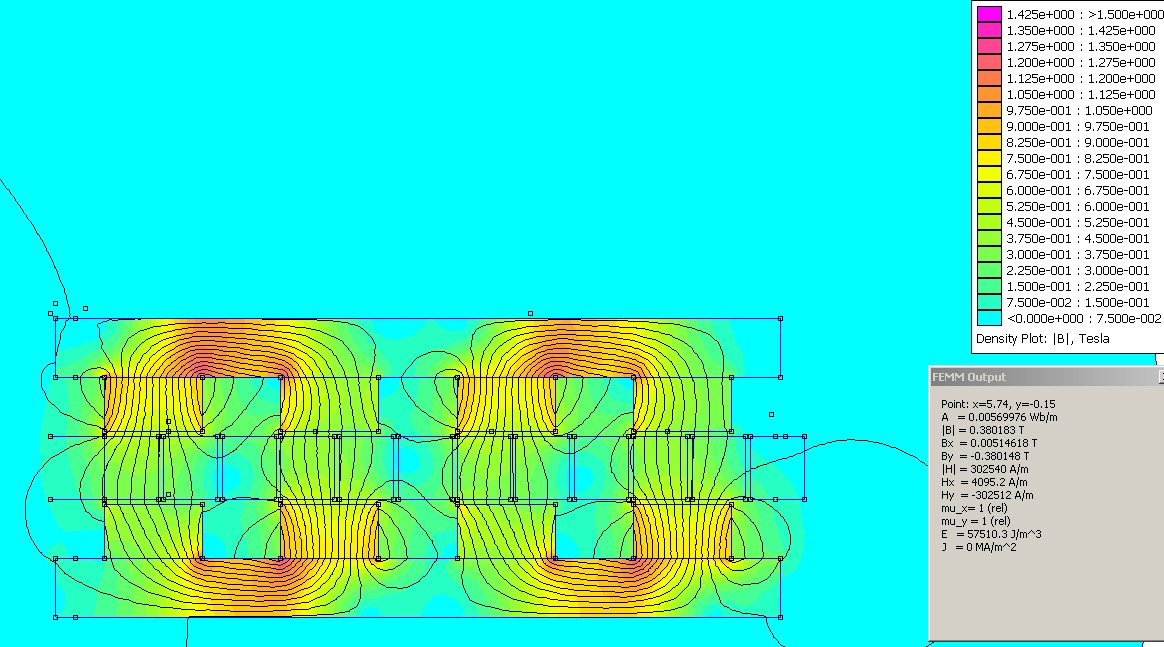

Si nota che quasi non hanno effetto nel caso di poli veri, nel caso del ferro invecie l'influenza è maggiore comunque il campo non diminuisce troppo .

Il campo è misurato al centro del terzo traferro a partire da sinistra

Salve Spitsfire

Anzitutto complimenti per il tuo capolavoro e un gazie per tutta la tua collaborazione e disponibilità.

Ecco che vengo anche io a chiederti un'informazione, in un post precedente tu hai detto che in un millimetro q possono attraversare al massimo 4 Ampere avendo tu usato un filo smaltato di diametro 1.8 uguale a circa 2.54 mmq per poter avere una potenza di 2KW con 48 o 56 V l'indenzità dovrebbe essere di circa di30 35 A. Allora la mia domanda è come funziona che ogni fase produce un terzo degli ampere oppure dipende da come vengono collegate le bobbine? sperando di essermi spiegato ti ringrazio per una tua evenduale risposta.

Mino6

Ciao SpitsFire, sto iniziando a costruire il tuo alternatore e avrei bisogno di un informazione; mi sapresti indicare il peso complessivo dell'assieme rotore+statore? Quali sono le caratteristiche dei cuscinetti che hai usato (tipologia, dimensioni, sigla)?
Quale pensi sia il massimo numero di giri che può sopportare?
Grazie e saluti

Grazie SpitsFire per la risposta.
Qualche tempo fa, rispondendo a Kelio, hai parlato di un video su youtube di una turbina verticale con levitazione magnetica.
Mi potresti postare il link per favore.
Saluti
Ren....

La turbina in questione, oltre ad essere costosa da realizzare, è anche brevettata (US7303369 e US20080286112). Avevo provato a chiedere informazioni alla società sui costi, ma i nordamericani non sono abituati a rispondere ai messaggi. Inoltre questa azienda sembra sia stata acquistata da una canadese, la quale meno ancora risponde alle richieste.

Ciao SpitsFire,
nelle foto che hai messo all'inizio di questa discussione, ho dato un occhiata al mozzo della panda ed a come l'hai montato sul rotore.
Ho visto che l'hai fissato da un lato al telaio saldato, mentre dall'altra parte è fissato al rotore, ma non è chiaro come l'hai fissato.
E' avvitato o semplicemente incastrato? L'hai messo solo sul rotore superiore?

Complimenti ottimo lavoro
