CITAZIONE (calcola, 28/03/2017 17:54:32 ) Discussione.php?54823501&73#MSG1109

Arduino non è in grado di gestire direttamente le bobine di grossi relè, per farlo occorrono dei transistor oppure degli appositi moduli relè per arduino. In pratica si collegano i moduli relè ad arduino e si usano i contatti ONC come interruttori per alimentare le bobine de contattori.

Per caricare con un solo regolatore due banchi di batterie, bisogna fare in modo che un banco non veda l'altro, quindi occorre inserire sui positivi di ogni banco un diodo. Per dimensionare il diodo occorre conoscere la massima corrente che il regolatore invia alle batterie.
Inoltre il diodo non fa vedere al regolatore alcuna batteria, quindi per farlo funzionare è necessario mettere in parallelo ai due banchi, un terzo banco batterie. Il terzo banco batterie, anche vecchie o di recupero, viene definito sacrificale. Come vedi, è comunque una soluzione di ripiego, la cosa migliore è quella di creare due isole indipendenti, ma che con la scheda usano lo stesso inverter.

Vi è sul forum una mia discussione dove si parla del doppio banco batterie e sono analizzate tutte le problematiche, al posto tuo la leggerei.

X pilotare i contattori nella scheda arduino ho messo i relè, mi ai convinto (vista la tua esperienza)che la cosa migliore è quella di creare due isole indipendenti,ti ricordi in quale pagina è la discussione dove si parla del doppio banco batterie,mi piace capire.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 30/03/2017 01:31:43

qui LINK



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:487

Stato:



Inviato il: 30/03/2017 14:02:57

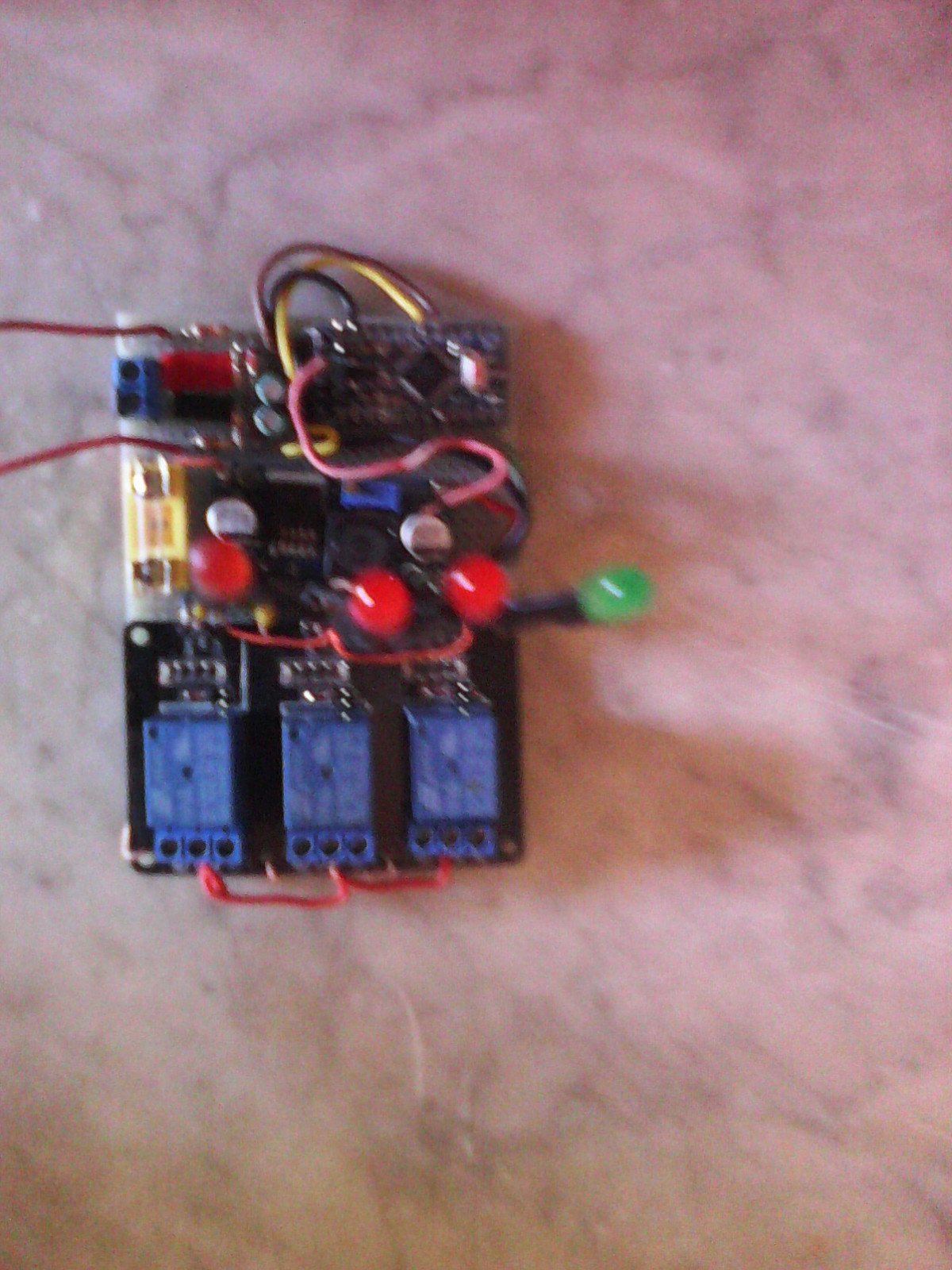

Grazie,questa e la scheda arduino.



Immagine Allegata: IMG_20170330_134805.jpg

ForumEA/Q/IMG_20170330_134805.jpg



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 30/03/2017 19:03:42

L'immagine è un poco sfocata, sembra ci sia tutto. Non ti rimane che caricare il software ed iniziare il collaudo dello scambio verso l'inverter.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:487

Stato:



Inviato il: 01/04/2017 22:52:38

Non posso caricare il software prima debbo mettere in funzione il secondo banco,acquistare il regolatore e i pannelli.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:487

Stato:



Inviato il: 06/04/2017 14:17:25

Calcola ho fatto la prova di alimentare la scheda,ho alimentato il trasformatore con batt 12 v con uscita staccata dal pro mini x vedere quando da in uscita?,in 13.9v out 13.3v ho provato a regolare ma rimane sempre fisso,sbaglio qualcosa,o e guasto il trasformatore?.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15282

Stato:



Inviato il: 06/04/2017 14:42:19

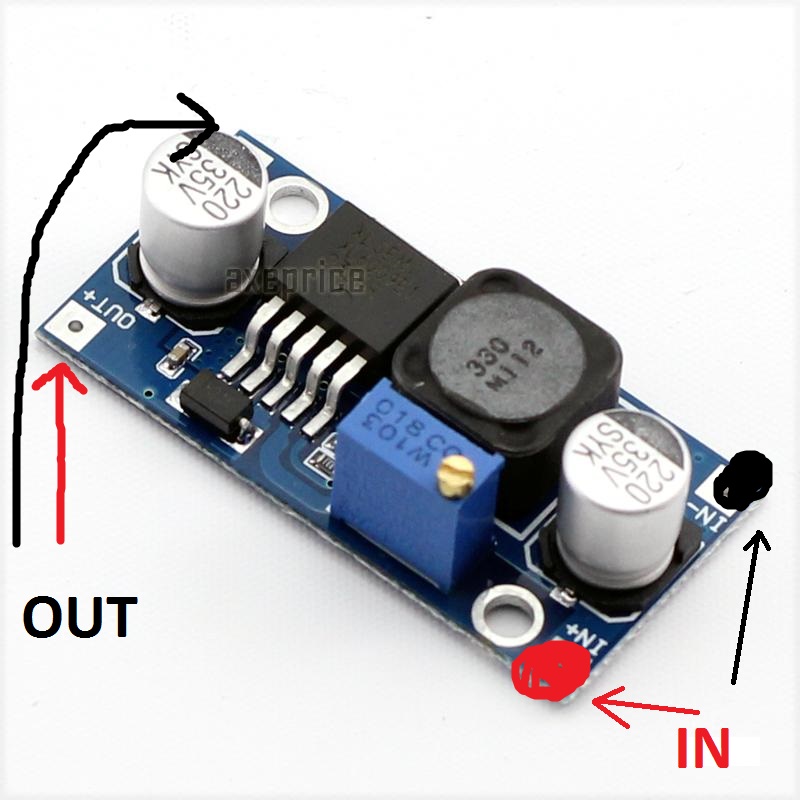

L'ingresso è dalla parte del trimmer in questo modello, controlla che sia giusto.



Immagine Allegata: Spetdown.jpg

ForumEA/Q/Spetdown.jpg



Modificato da Claudio - 06/04/2017, 14:46:28


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15282

Stato:



Inviato il: 06/04/2017 14:46:00

In questo è diverso

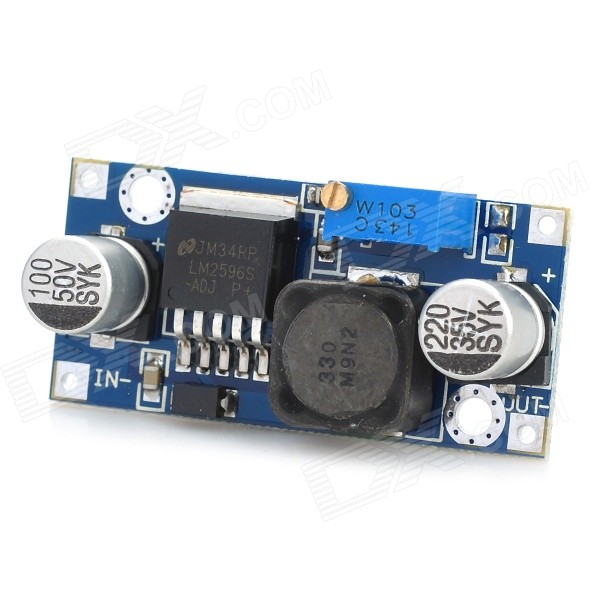

Immagine Allegata: Stepdown-1.jpg

ForumEA/Q/Stepdown-1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:487

Stato:



Inviato il: 06/04/2017 15:05:45

Claudio e quello della seconda foto,il collegamento e giusto.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 06/04/2017 23:02:39

Quelli della foto hanno ingresso ed uscita invertiti perchè uno è step-up mentre l'altro è step-down, quello che fa per te è il secondo LM2596S.

Poi non ho capito bene che collegamento hai fatto, meglio che posti uno schema.

Ma prima di collegare l'alimentatore all'arduino devi settare la tensione d'uscita, regola l'uscita con la vite del potenziometro ed un tester. Devi portarla fino a 4,8v se usi il pin VCC, mentre se usi il pin raw puoi regolarla a 7-7,5V. Attento che anche se alimenti l'arduino per pochi secondi con una tensione maggiore di quella indicata, lo bruci irrimediabilmente. Leggi il numero scritto sulla scheda di alimentazione dc-dc deve essere LM2596-S o LM2596-HV, se leggi un altro codice non collegare la scheda perchè probabilmente è una scheda che step-up e quindi aumenta la tensione, non la riduce.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:487

Stato:



Inviato il: 07/04/2017 14:52:02

Calcola come ho detto a Claudio e il secondo.
e un LM 2596 DC- DC,come ho scritto qualche post dietro,ho collegato solo in+ e in- con batteria 12v x poter regolare l'uscita,con il pro mini scollegato,in 13.9v out 13.3v ho provato a regolare ma rimane sempre fisso.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 07/04/2017 21:25:42

Potenziometro rotto? Altrimenti deve scendere, prova a ruotare in senso antiorario, vedrai che poi inizia a scendere, sono necessari molti giri.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:487

Stato:



Inviato il: 08/04/2017 14:42:44

CITAZIONE (calcola, 07/04/2017 21:25:42 ) Discussione.php?54823501&74#MSG1121

Potenziometro rotto? Altrimenti deve scendere, prova a ruotare in senso antiorario, vedrai che poi inizia a scendere, sono necessari molti giri.

Ai ragione e rotto,ho provato a ruotare in senso antiorario ce un punto che comincia a regolare,quando l'o portato a 7.2v pensavo fosse tutto ok,invece quando ho lasciato la vite di regolazione la tensione non e stabile,il potenziometro e difettoso.
lunedì provo se lo trovo altrimenti ne ordino un altro.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



epry

Avatar
MegaWatt


Gruppo:Utente
Messaggi:512

Stato:



Inviato il: 07/05/2017 11:33:46

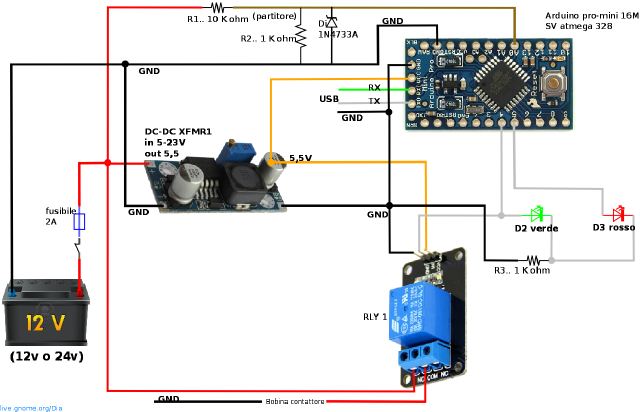

CITAZIONE (calcola, 26/06/2014 15:26:59 ) Discussione.php?54823501&45#MSG664

Lo schema più chiaro è a pagina 7 ed quello che troverai di seguito. L'altro con il circuito per anticipare lo scambio è stato fatto da Sabin per una sua particolare esigenza. Se guardi lo schema riprodotto in questo post vedrai che un partitore di tensione c'è ed è indispensabile essendo il cuore di questa modesta applicazione.

ForumEA/us/img0/41/rfuj.png

Il partitore di tensione è il sensore della tensione delle batterie, è usato dall'arduino per decidere quando scambiare.

ciao calcola sono su tutte le furie è vorrei un aiuto per aiutarmi a capire il problema da dove è dipeso, meglio ascoltare più campane prima di partire in quarta.
ora ho fatto un altro circuito perché era destinato ad un mio amico sempre con gli stessi componenti del mio.
se ricordi io ho tutto a 48v quindi come regolatore di tensione ho usato lm2596hv e come diodo zener 1N4733A.
ho mandato tutto come faccio sempre stando attento a tutto è arrivata la fase del collaudo collego prima positivo e negativo sul mio pacco poi la periferica usb e mentre facevo copia incolla del listato il regolatore di tensione lm2596hv mi prende fuoco è stato subito la porta usb visto che ero vicinissimo.
ora mi ritrovo con la periferica del mio MacBook Pro che non funziona più il regolatore di tensione bruciato al 100% mi mancava da verificare l'arcuino e prendo un caricabatterie usb di cellulari collego la periferica funziona tutto almeno sembra però non ho fatto la prova a caricare il listato per vedere meglio.
ora secondo voi da cosa è dipeso il tutto?
per me è stata tutta colpa del regolatore perché non mi ha inviato il modello che ho chiesto io oppure è stato un suo difetto?
fatto sta che mi trovo un mac mezzo fregato ora



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 07/05/2017 19:49:41

Mai successo, posso presumere che vi sia stato un corto circuito, qualche errore nei collegamenti o trasformatore difettoso.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
