Dovrò affrontare entrambe le architetture .....quindi proverò sperimentalmente tutte le possibili varianti per avere un giusto compromesso.
Sicuramente il manuale cinese è un ottimo punto di partenza ,ma dobbiamo metterci del nostro per migliorare il loro prodotto nato per avere tendenzialmente durata breve.
Ringrazio chiunque condivida info a riguardo

In una pubblicazione sul web (non trovo il link) viene consigliato per un inverter bistadio un filtro d'uscita di tipo L1CL2, che, pur avendo l'inconveniente di utilizzare un maggior numero di componenti, permette di ottenere un più elevato potere filtrante con modesti valori dei componenti usati; nel progetto preso in esame viene dimensionato un filtro con i seguenti valori:
L1=1,14mH
C=2,2µF
L2=719µH

Vorrai mica fare una versione di quella scheda fatta bene??'

buongiorno Elettro potresti dirmi che software usi per i pcb ?

CITAZIONE (nik5566, 19/01/2014 09:09:33 )

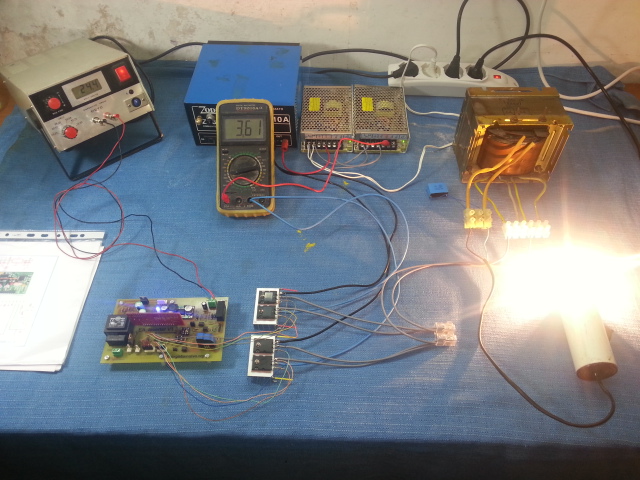

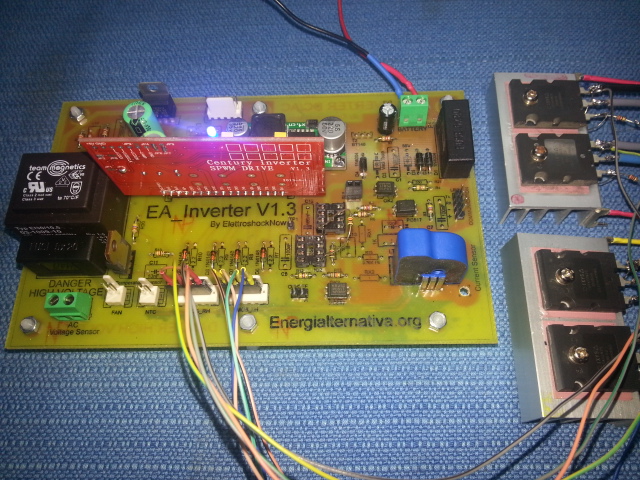

Questa mattina ho montato il PCB con i componenti che avevo e anche se manca il feedback della tensione .... il feedback della corrente .... non ho resistito .....dovevo accendere una lampadina da 100W
Proseguirò i test al vero termine del circuito .....


Il filtro di uscita è realizzato solo da un semplice condensatore che tampona le Extratensioni (impressionanti ) a svantaggio del consumo (10W).

Grandiosooooooooooooooooooo O_O non vedo l'ora di iniziare!!! Feedback? Come si è comportata la schedina by cina????

Gironzolando ho visto questa scheda, che cambia?
http://www.ebay.it/itm/1pcx-EGS031-threephase-pure-sine-wave-inverter-driver-board-EG8030-UPS-EPS-test-/251386278201

CITAZIONE (leonof, 19/01/2014 18:53:52 )

Nuooooooo ahahaahha sti cinesi ....... le cose le fanno con lo sputo >__<
http://www.ebay.com/itm/2pcs-EG8010-pure-sine-wave-inverter-Professional-chip-/140941024189?pt=BI_Generators&hash=item20d0bd5bbd

Questo li vende...

Tanto so come andrà a finire... che prima o poi progetterai pure la schedina hihihihi

CITAZIONE (leonof, 19/01/2014 19:21:17 )

Figurati per cosi' poco , prima gironzolavo e l'ho beccato

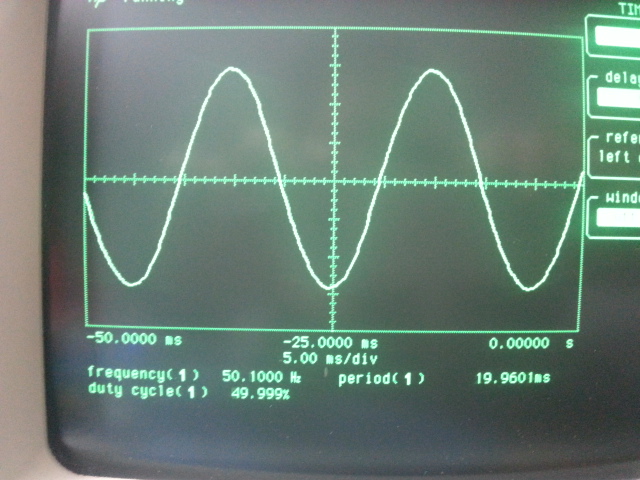

L'onda è davvero pulita, la schedina è fatta bene , peccato la scarsa qualità dei materiali

Tanto sono sicuro che la tua verra' migliore!!!

Che bellezza,onda perfetta e pure il pcb e' bello e ordinato......per il ritardo riguardo l'over current sono d'accordo con leonof.......che quella schedina con gli occhi a mandorla prima o poi la sostituisci con una che se la magna proprio

Ottimo risultato!!

...arrivo arrivo pure io, pian piano ma arrivo

Sto progettando un circuitino per non usare la schedina a mandorla, l'implementazione sarà quella di creare una retroazione anche sulla forma d'onda, ovvero se la forma d'onda viene distorta, ci sarà un algortimo che se ne accorgerà e la ripristinerà.

a tempo perso sto progettando il tutto, ma il grande Elettro è molto più veloce di me!!

Con una coppia di BOMBER come voi tutto e fattibile........ora esagero ma inserire anche uno switc rete/isola?con calma naturalmente........sarebbe la ciliegina sulla torta per un inverter definitivo Home Made EA.
