NonSoloBolleDiAcqua
| Inviato il: 29/05/2015 11:32:04
|
CITAZIONE
Qui, invece, la famiglia degli stirati !!!

Riflettevo sul grafico...
ho messo la tensione e la corrente vicine...ipotizzando l'assorbimento più o meno costante del compressore ...mi sarei aspettato una costante o una compensazione in corrente sulla flessione della tensione...invece vedo una flessione ...ma tu hai il tuo inverter connesso?tu cosa ne dici ?
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 29/05/2015 12:45:15
|
La versione Battery Emulator V1.5 prevederà la gestione della batteria reale al piombo (flag Lead).
La tensione sarà funzione della :Carica batteria, Corrente Erogata, Autoscarica.

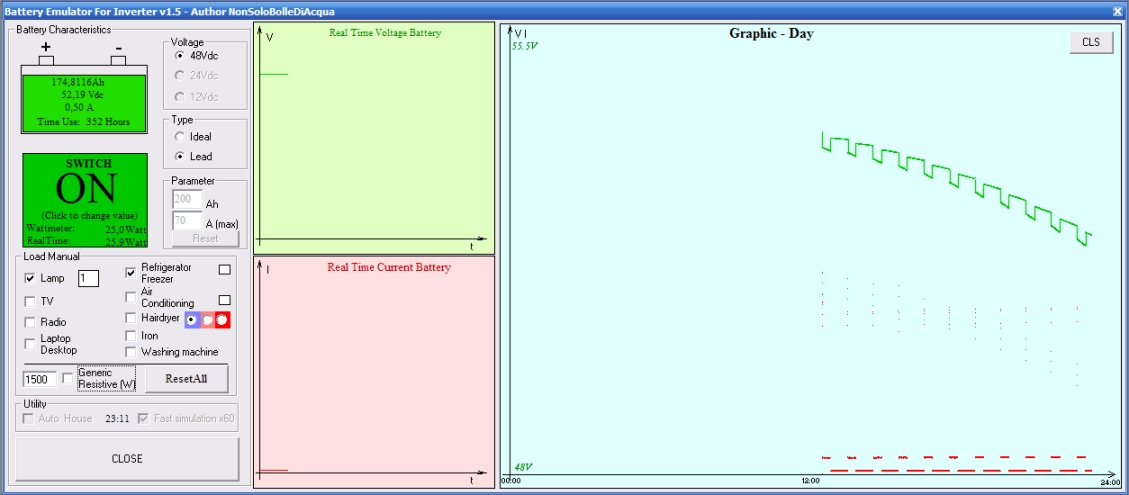

Questo è quello che tira fuori il simulatore con una lampadina ed il frigorifero acceso per diverse ore:
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 29/05/2015 20:04:41
|
Battery Emulator V1.5 in allegato!
Il tutto inizia a prendere forma...abbattiamoci le mani
Problemi?Commenti?Dubbi?:)
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
scinty
| Inviato il: 29/05/2015 20:27:53
|
che dimensione ha la finestra? col mio eepc aon 1024x600 mi manca il pezzo destro di finestra che nei tuoi screenshot vedo
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
BellaEli
| Inviato il: 29/05/2015 20:46:33
|
@Scinty: 1261 x 559
@Bolle: Impostanto "A (max)" a 1.000, inserendo tutti i carichi (~ 6 kW) compreso "Generic Resistive (W)" con "Fast simulation x60", la batteria inizia a scendere velocemente e al 35% di carica rimanente il simulatore va in Overflow !
In ogni caso senza scale, riferimenti e pulsanti di navigazione (zoom, etc.) sui grafici è ancora poco utilizzabile...
Però è fico... sembra quasi di aver finito l'impianto !!!
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
scinty
| Inviato il: 29/05/2015 20:54:42
|
cavolo per vedere bene il programmino che mi sta appassionando devo andare a comprare un pc più grande!!!!
per simulare correttamente il frigo occorre un algoritmo un pò più strong
il ciclo notturno è corto e la potenza assorbita va a scendere in funzione della temperatura della cella
di giorno con tutti gli apri e chiudi i cicli si allungano e se metti dentro una pietanza calda il compressore assorbe un pò di più
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
scinty
| Inviato il: 29/05/2015 21:03:06
|
CITAZIONE (NonSoloBolleDiAcqua, 29/05/2015 20:54:42 )
CITAZIONEQui, invece, la famiglia degli stirati !!!
Riflettevo sul grafico...
ho messo la tensione e la corrente vicine...ipotizzando l'assorbimento più o meno costante del compressore ...mi sarei aspettato una costante o una compensazione in corrente sulla flessione della tensione...invece vedo una flessione ...ma tu hai il tuo inverter connesso?tu cosa ne dici ?
stamattina mi hai chiesto questo ma non ho capito la domanda che significa inverter connesso??
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 29/05/2015 22:44:24
|
CITAZIONE (scinty, 29/05/2015 21:03:06 )
stamattina mi hai chiesto questo ma non ho capito la domanda che significa inverter connesso??
ora non ho tempo, vediamo se il CP che ha la dote dello spiega traduce la domanda...per il pc prova a cambiare la risoluzione dello schermo.
CITAZIONE (BellaEli, 29/05/2015 22:44:24 )
@Bolle: Impostanto "A (max)" a 1.000, inserendo tutti i carichi (~ 6 kW) compreso "Generic Resistive (W)" con "Fast simulation x60", la batteria inizia a scendere velocemente e al 35% di carica rimanente il simulatore va in Overflow !
domani verifico
CITAZIONE (BellaEli, 29/05/2015 22:44:24 )
In ogni caso senza scale, riferimenti e pulsanti di navigazione (zoom, etc.) sui grafici è ancora poco utilizzabile...
per quelle varianti...attendo le donazioni
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
BellaEli
| Inviato il: 29/05/2015 23:39:24
|
CITAZIONE (NonSoloBolleDiAcqua, 29/05/2015 22:44:24 )
ora non ho tempo, vediamo se il CP che ha la dote dello spiega traduce la domanda...
Azz...
A prescindere dal fatto che prima hai risposto alla domanda (post precedente) e poi hai chiesto cosa volesse dire (post successivo), quindi finirò per dire cose che hai già pensato, suppongo che Bolle volesse dire più o meno questa cosa:
<< Mi aspetto che il compressore del frigo, dopo lo spunto, assorba una corrente più o meno costante. Nel grafico, invece, vedo una corrente che diminuisce di pari passo con la tensione delle batterie, come se man mano che la V-Batt diminuisce anche la tensione in uscita dall'inverter diminuisce di qualche Volt, sospetterei quasi che l'ottaedro non svolga correttamente il suo lavoro.
Mi confermi che quella corrente proviene dall'inverter e non da Enel ? Tu che ne pensi di questa apparente anomalia ? >>
Questa è solo una mia interpretazione del pensiero di Bolle, lui confermerà o correggerà...
CITAZIONE (NonSoloBolleDiAcqua, 29/05/2015 22:44:24 )
per il pc prova a cambiare la risoluzione dello schermo.
Su un NetBook, generalmente, non si va oltre 1024 pixel, altrimenti non sarebbe piu un NetBook... Quindi non può farci nulla.
CITAZIONE (NonSoloBolleDiAcqua, 29/05/2015 22:44:24 )
per quelle varianti...attendo le donazioni
Che donazioni ??? Da parte di chi ???
Modificato da BellaEli - 29/05/2015, 23:42:44
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 30/05/2015 00:10:55
|
CITAZIONE (BellaEli, 29/05/2015 23:39:24 )
Azz...
Azz....a parte il poligono sfaccettato...quoto!
CITAZIONE
Su un NetBook, generalmente, non si va oltre 1024 pixel...
mi toccherà fare un restiling...
CITAZIONE
Che donazioni ???
di sangue
CITAZIONE
Da parte di chi ???
del CP
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
scinty
| Inviato il: 30/05/2015 07:41:25
|
ahahhhaahha con le batterie sopra 46,5 la tensione è fissa a 230V quindi non tiriamo in ballo chi non c'entra nulla. sopra 46,5V sono in modalità isola

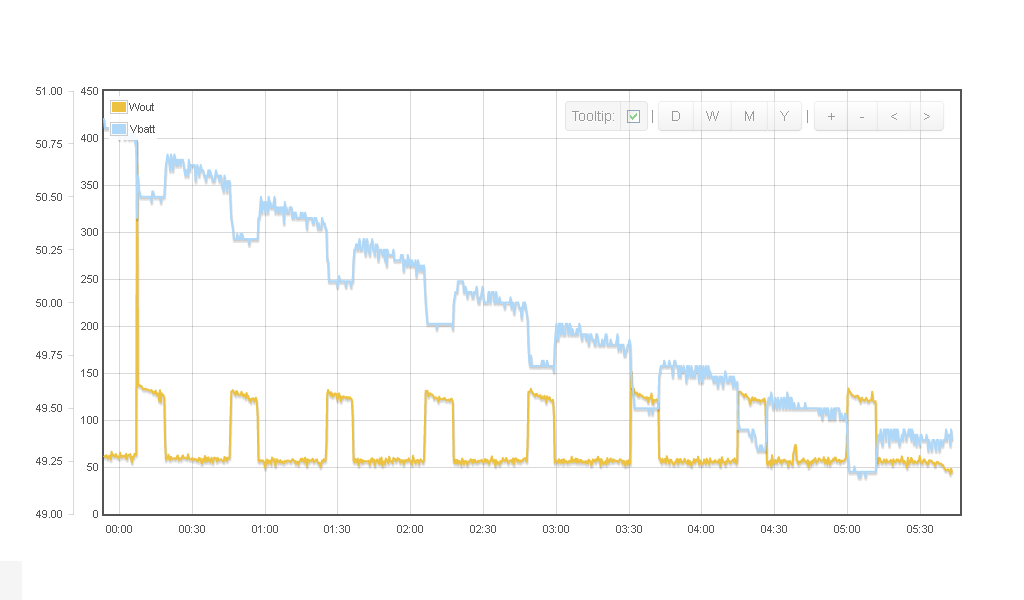

per quanto riguarda il grafico succede che campionando ogni 5 secondi la Vbatt che ha una risoluzione di 0.1V viene interpolata, ma il comportamento del frigo è come ho descritto qualche post fa
Immagine Allegata: frigo questa notte.bmp
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
scinty
| Inviato il: 30/05/2015 07:43:36
|
allargando si vede chiaramente che non è l'inverter ma la risoluzione di Vbatt
Immagine Allegata: dettaglio flessione.bmp
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
scinty
| Inviato il: 30/05/2015 07:57:07
|

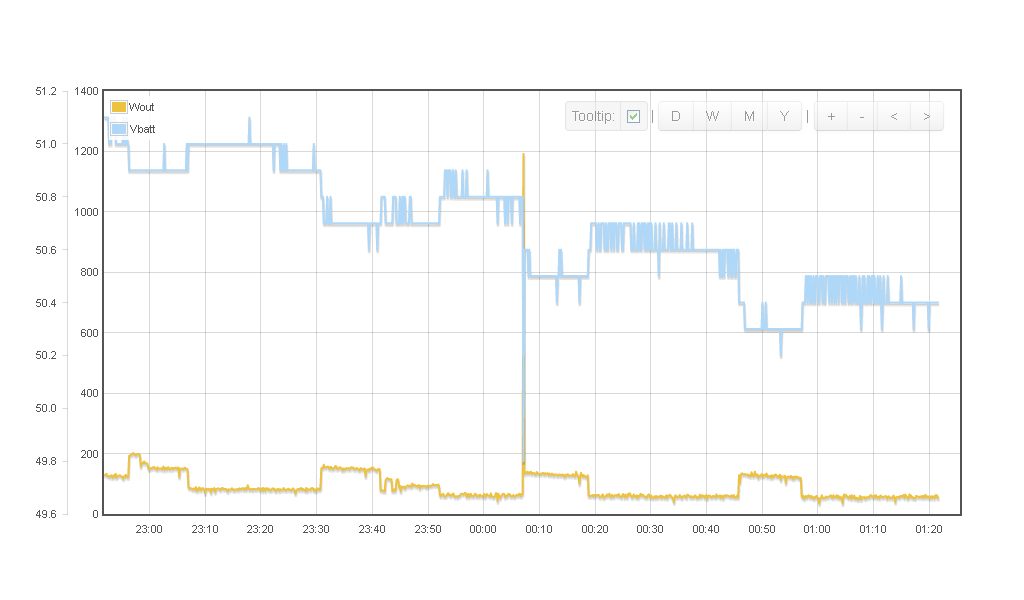

forte! a mezzanotte è riuscito a beccare lo spunto del frigo!campionando ogni 5 secondi è un evento più unico che raro, immortaliamolo!!
Immagine Allegata: spunto frigo.bmp
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 30/05/2015 17:16:03
|
se si deve mantenere la potenza costante,quando cala la tensione, occorre salire con la corrente...si nota quello un po ovunque nei tuoi grafici e non solo quando il frigo è acceso ... ma la mia era solo una curiosità...tant'è che ti ho chiesto cosa ne pensavi...la tua risposta non ha risolto i miei dubbi...ma...probabilmente c'è qualche sfaccettatura mi sfugge!
CITAZIONE (scinty, 30/05/2015 17:16:03 )
forte! a mezzanotte è riuscito a beccare lo spunto del frigo!campionando ogni 5 secondi è un evento più unico che raro, immortaliamolo!!
bello il grafico....questo tuo discorso mi ha fatto venire in mente di mettere un flag spike sul simulatore in modo da vedere sempre ogni spike che si verifica.
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
scinty
| Inviato il: 30/05/2015 18:40:05
|
vuoi sapere quello che penso?? penso che il mio inverter vede ai suoi morsetti una resistenza interna delle batterie di circa 50mOhm ovvero quella delle batterie più i collegamenti più aumenta la potenza richiesta più scende la tensione.Ora io non sò che hai visto tu perchè al carico la tensione batteria è ininfluente il survoltore settuplica le batterie quindi fino a 46,5V ho 230V fissi in uscita e sotto 46,5 non è possibile scaricare in quanto interviene l'enel a dare una mano al nodo
se tu hai visto qualcos'altro per favore me lo indichi??
---------------
14 pannelli mono da 250Wp 24 pannelli amorfi Sharp da 130Wp banco batterie 48V 225Ah survoltore 5000W homemade inverter 6000VA trifase homemade modalità di interconnessione ibrida Scinty-Kirchoff (nodo DC) secondo inverter di supporto mppt inverter Sunny boy 3000(nodo AC)
|
|
| | |
|
