Allora, l'integrazione è riuscita in tempi brevissimi...merito di Dani9191 ...ma il risultato purtroppo non è stato dei migliori!

Questo il video:

C.V.D.

comunque anche con il max delle acquisizioni? e mediando il tutto?


anche io pensavo che non ce la poteva fare c'è una massa sismica minuscola

qualcuno ne conosce il valore?


comunque la "captazio" è misura l'accelerazione è piccolo va di moda ecc eccetera et cetera.
... si atatcca e funziona .. non bisogna usare il cervello....


si attacca e non funziona.....


perchè?!!!?

acceleremetri con massa piccola sentono il rumore dello sbattere delle molecole (moto browniano)


solo di recente si intravedono acceleromeri di "grado sismico", arriveranno arriveranno


ma ci vorrà molto tempo


i geofoni se di buona qualità danno prestazioni incredibili

inoltre ci rendiamo conto che se vogliamo scendere in frequenza misurare le accelerazioni è veramente sconveniente


ammettiamo che funzioni a 10 Hz , ad 1hz ha un segnale che è 1/100....(a parità di movimento)

con un sensore di velocità come un geofono abbiamo 1/10(male ma insomma si può fare)

con un sensore di posizione non c'è degrado.

Nulla da fare...l i2c non è che sia il massimo della velocità...poi quel dispositivo se interrogato rispondere con tutto... temperatura giroscopio etc etc...i 10 ms sono già stretti.
Non va ...non può proprio andare...il nostro geofono cinese sente un colpo di tacco a 50 metri...una guerra senza storia.

si è fatto per i moderni schiacciatori di icone

tutto deve funzionare senza avere sotto controllo nulla senza sapere nulla e sono boriosi sul fatto (scusate stò spurgando un bubbone è pieno di veleno) non capiscono che un accelerometro non sia adeguato..


devono sapere che i sensori hanno una soglia di sensibilità se la grandezza in ingresso ha una variazione inferiore quella in uscita non ne risente.

comunque se si vuole utilizzare un MEMS occorre utilizzarne uno di "grado" sismico Hp ne produce, occorre trovare i DATA

Tipo questoLINK,ma il prezzo è gia notevole.
Poi ci sarebbe anche questo LINK,questo e il data LINK

http://www.iris.edu/hq/files/workshops/2013/06/mon/Milligan.pdf

questo è costruito per "vibrazioni" si può provare è senz'altro meglio del precedente.

anche in questo caso occorre misurarne la sensibilità.

La captazio è chiara inserisci schiacci e vai maaA! bisogna vedere se va davvero...

mmmm.... 19,6/2^24m/s^2=0,00000126m/s^2


m... a parte che non trovo 24 bit sul data...


e poi è 39,2/2^24m/s^2 sempre ammesso sia un 24 bit


conclusione secondo me altra sola


molto meglio l'HP

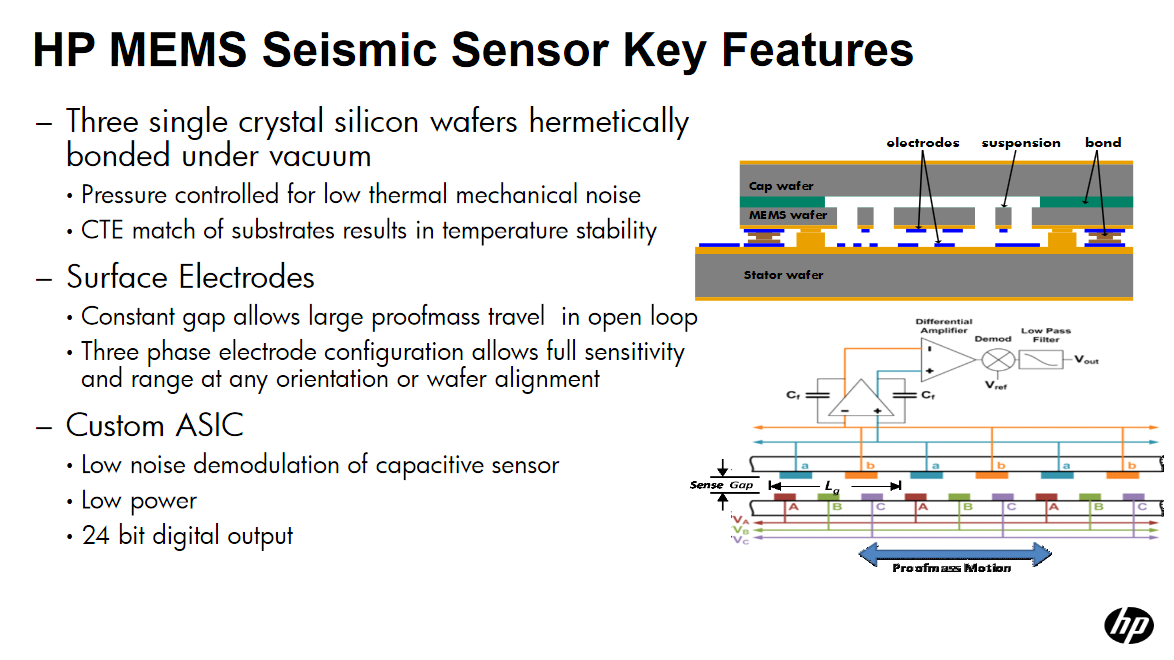

ecco l'HP, ma non capisco se sono ancora prototipi o se sono in produzione

Immagine Allegata: questosi.png


24 bit - sensibilità

c'è un problema

1Gal=1Galileo =0,01m/s^2=1cm/s^2

1g=9,81m/s^2

1G=?


sensibilita=160*10^-3*9,8/2^24 m/s^2=9,3*10^-8m/s^2


appena sopra il rumore a 16 Hz 5,2*10^-8m/s^2

Immagine Allegata: questosisensibilità.png


Venti minuti fa c'è stato un terremoto 3.2° a Norcia (come da INGV) lo hanno preso tutte le stazioni...gli allarmi non finivano più ...poi posto i vari sismogrammi!
L'analizzatore ha analizzato correttamente in modo automatico il 50% delle stazioni...devo mettere un facile correttore a livello visivo...oltre che migliorare l'automatismo!

insomma di accelerometri di grado sismico non se ne trova ci sono articoli ma non dicono le sigle dei componenti sono degli assemblati sotto vuoto spinto con jetter come le valvole, non sembrano oggetti per gente comune, vengono propagandati solo gli strumenti finali a dei prezzi probabilmente non umani.


dai Bolle metti due geofoni in antiparallelo e ruotati di 180 che vediamo anche gli angeli volare...

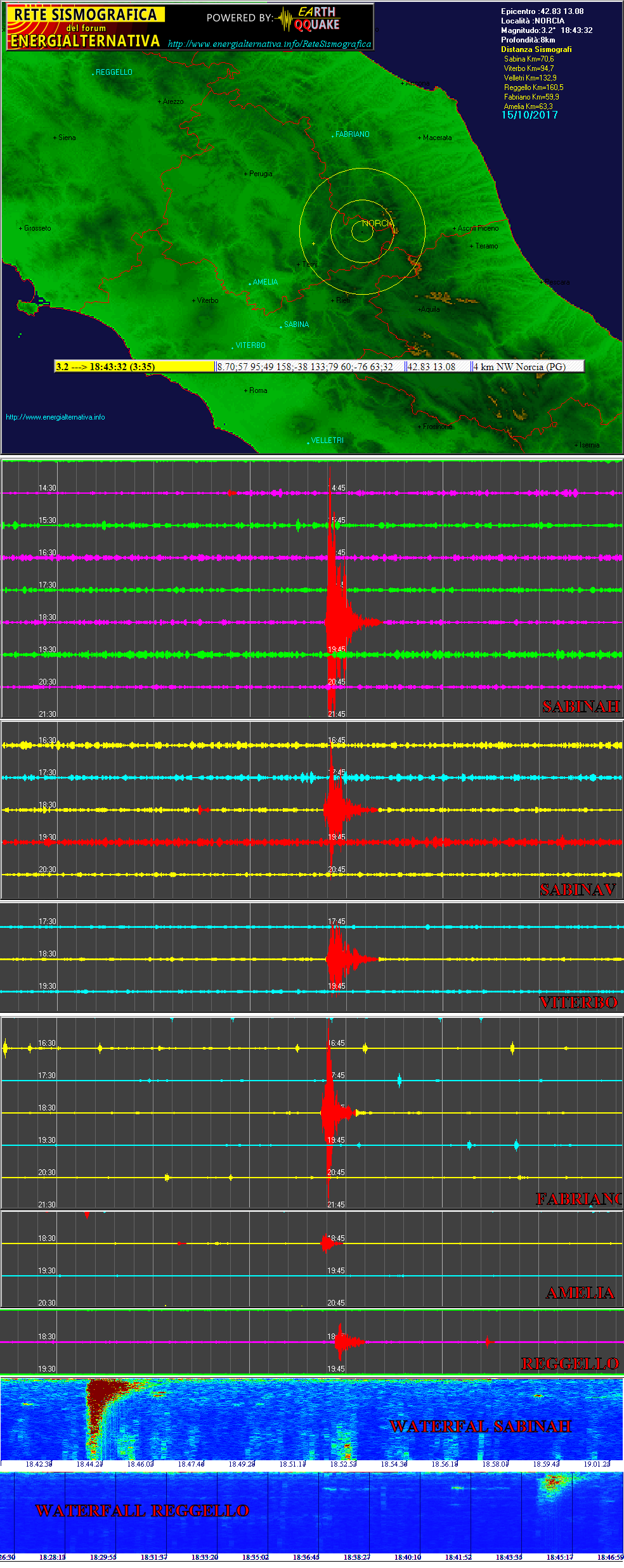

Questo il terremoto 3.2° di oggi pomeriggio alle ore 18:43 avvenuto a Norcia...ci sarebbe da vedere le analisi uscite fuori duruante il terremoto...ma evito altrimenti qualcuno potrebbe pensare che tarocchiamo i dati!

http://www.sercel.com/products/Lists/ProductPublication/AHigh-SensitivityMEMS-basedAccelerometer_article_Sercel%20pdf.pdf


anche qua non si riesce a capire la sigla

CITAZIONE (Bolle, 15/10/2017 22:54:43 )

C'è un utente che ne ha ..ed ha anche tempo...ma è pigro...
