un radiale vero costa 50€

si può sostituire da un ottagono o dodecagono, ma si perde in compattezza



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10069

Stato:



Inviato il: 19/09/2017 01:19:31

CITAZIONE (qqcreafis, 02/09/2017 09:41:15 ) Discussione.php?214738&2#MSG15

si può sostituire da un ottagono o dodecagono, ma si perde in compattezza


non penso sia un problema...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 24/10/2017 11:39:09

Ciao qqcreafis,vedevo questa discussione e da qui ho iniziato a fare qualche prova.
Nella prova sto utilizzando quello che ciò, un magnete n42 40x10x10, e una bobina (sarebbe una mini pompa per acquario) da 1280ohm.
Nelle varie prove ho utilizzato le molle,ma non mi hanno dato molta soddisfazione. L'altro giorno ero a pescare,e guardando il galleggiante mi è venuto in mente di provare lo stesso sistema per il geofono. Praticamente la bobina è fissata alla struttura e il magnete è incollato sul galleggiante con il nord rivolto verso la bobina e devo dire che è molto piu sensibile rispetto alle molle.
Ora io di calcoli e teoria non ne so niente, secondo te è una strada percoribile questa?
La mini pompa che sto utilizzando al suo interno ha il suo ferro e anche qui devo dire che fa la differenza,cioè se utilizzo una bobina avvolta sulla plastica non è sensibile come la bobina della minipompa.
Si può fare qualche calcolo appunto per migliorare questo sistema?



---------------
Non è impossibile se è fattibile!






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 24/10/2017 11:42:06




Anche mettendo amplificatore a 500 riesce a rilevare qualcosa.



Modificato da Bolle - 25/10/2017, 00:14:37


---------------
Non è impossibile se è fattibile!






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 24/10/2017 11:44:22

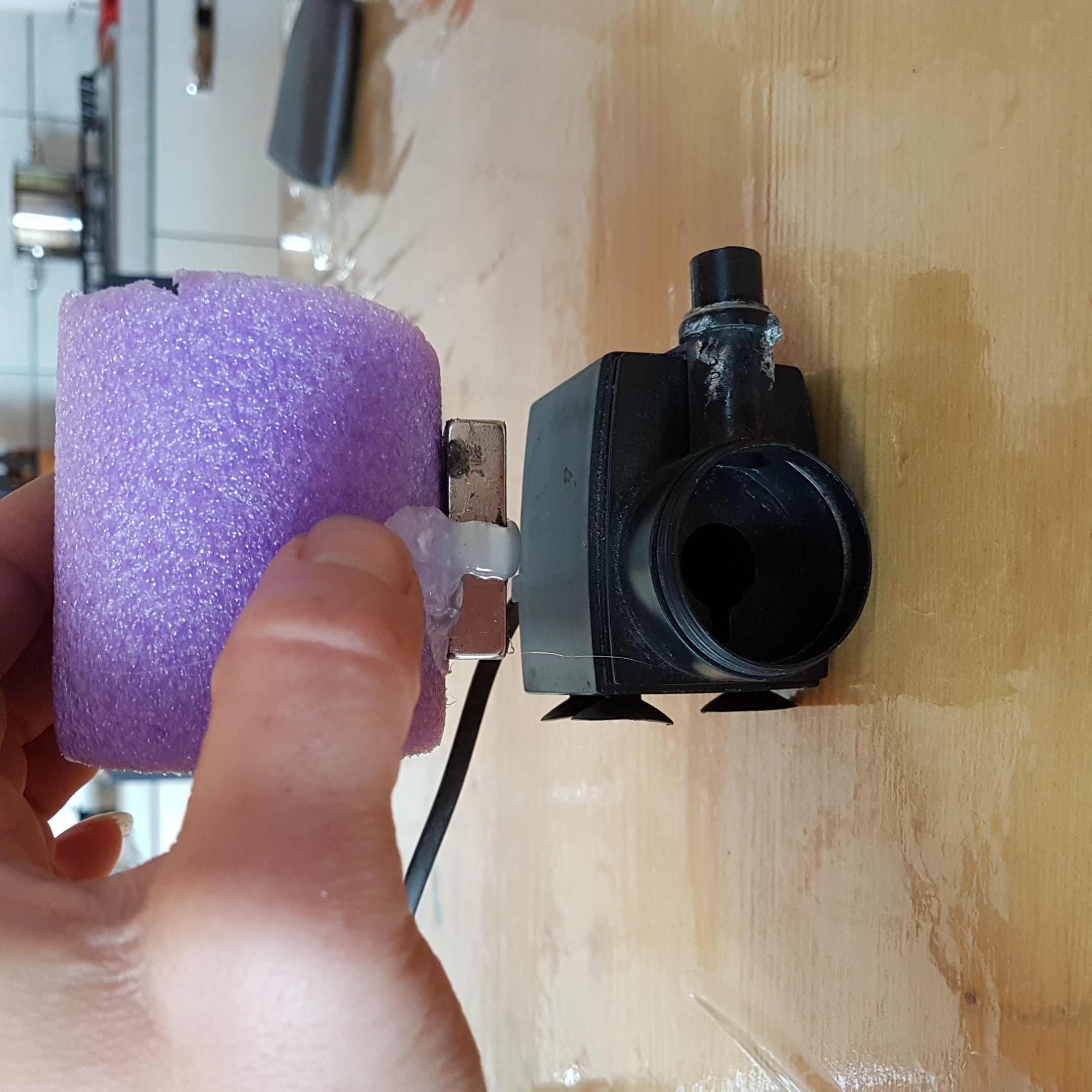

Per capire il magnete è posizionato cosi sobra la bobina,con nord rivolto verso di essa.



Immagine Allegata: 15088381674172050346510.jpg

ForumEA/S/15088381674172050346510.jpg



---------------
Non è impossibile se è fattibile!






Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10069

Stato:



Inviato il: 24/10/2017 22:55:50

Non ho capito...la cosa migliore sarebbe mettere il magnete al centro della bobina...o almeno si potrebbe mettere del materiale ferromagnetico all'interno della bobina...riesci a vedere la bobina?
Perchè non fai le spire a mano?? Magari fai il raddoppio delle spire...

CMq bravissimo...sei il primo che si sta lanciando in questa cosa...bravo!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 25/10/2017 06:25:00

Avevo provato anche con la sola bobina e magnete centrale,funziona abbastanza,mq non bene. Credo che sia dovuto pero al magnete rettangolare,me ne servirebbe uno cilindrico per provare, pero appunto per non andare alla cieca sarebbe bello avere qualche calcolo per capire qual e la soluzione migliore.. questa è la bobina



Immagine Allegata: 1508905403462755746077.jpg

ForumEA/S/1508905403462755746077.jpg



---------------
Non è impossibile se è fattibile!






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 25/10/2017 06:26:50

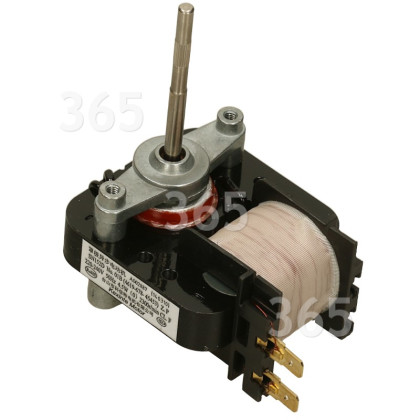

Non ne sono sicuro,ma credo che la minipompa sia avvolta cosi,ma al momento è il sistema piu sensibile rispetto alla sola bobina senza ferro



Immagine Allegata: ikiwfuwfdnulwmaodxko.jpg

ForumEA/S/ikiwfuwfdnulwmaodxko.jpg



---------------
Non è impossibile se è fattibile!






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 25/10/2017 06:31:23

Ma in tutte le prove che ho fatto l'altra cosa importante è l'acqua in tutti i casi senza l'acqua la sensibilità è minore, appena il contenitore e pieno d'acqua le cose migliorano,c'e una spiegazione a questo dettaglio?



---------------
Non è impossibile se è fattibile!






dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 25/10/2017 06:36:01

Poi altra cosa è che con il ferro nella bobina il magnete viene attratto da essa,ma c'e il galleggiate che glilo impedisce,quindi è come se fosse una molla carica



---------------
Non è impossibile se è fattibile!






Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10069

Stato:



Inviato il: 25/10/2017 10:47:39

CITAZIONE (dani9191, 25/10/2017 06:36:01 ) Discussione.php?214738&2#MSG24

Poi altra cosa è che con il ferro nella bobina il magnete viene attratto da essa,ma c'e il galleggiate che glilo impedisce,quindi è come se fosse una molla carica

in effetti occorre fare un compromesso...cioè più campo attraversa la bobina attraversando il metallo e più la 'molla' è carica!
Ora vediamo di coinvolgere il prof su questa cosa...vediamo cosa gli viene in mente...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 25/10/2017 13:05:01

feeerma tutto, stasera ho uno spiraglio di tempo


oggi vado a fare gli esercizi sui condensatori agli inghi poi mi spiego



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10069

Stato:



Inviato il: 25/10/2017 14:29:03

Seee....e come fai a fermarlo



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 25/10/2017 15:15:25


CITAZIONE

Si può fare qualche calcolo appunto per migliorare questo sistema?


si si è stato fatto il segnale è proporzionale al prodotto del volume dove c'è il rame per il valore del campo

i geofoni previlegiano la dinamica e perdono in sensibilità, almeno potenzialmente

insomma con il giusto materiale magnetico si può far di meglio


comunque pazienza .. alle 16.30 mi aspettano 2h con gli inghi, ora sono in fibrillazione.



Modificato da qqcreafis - 25/10/2017, 15:43:59


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



dani9191

Avatar
GigaWatt


Utente
Msg:780

Stato:



Inviato il: 25/10/2017 17:26:07


CITAZIONE

insomma con il giusto materiale magnetico si può far di meglio



---------------
Non è impossibile se è fattibile!
