qqcreafis
| Inviato il: 25/10/2017 19:49:22
|
sistemati gli inghi torniamo a noi....
se hai 4 magneti, meglio 8 si possono fare grandi cose
la cosa più critica sono le molle che vanno fatte con un foglio di metallo
i campi vanno perpendicolari ai fili è meglio eliminare il ferro dalla bobina , per chiudere il campo va bene.
faccio dei disegni
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
|
| |
dani9191
| Inviato il: 25/10/2017 20:00:10
|
Si ne ho 11 magneti pero la maggior parte sono scheggiati
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 25/10/2017 20:20:09
|
CITAZIONE
è meglio eliminare il ferro dalla bobina
Il problema e che la bobina è nella resina,ma alla fine ne avvolgo una nuova il rocchetto lo posso stampare in 3d,quindi lo possiamo fare della forma che ci serve
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 25/10/2017 22:12:45
|
si si comunque un ramo è questo
la stampante è tua privata???
come sono fatti i magneti?

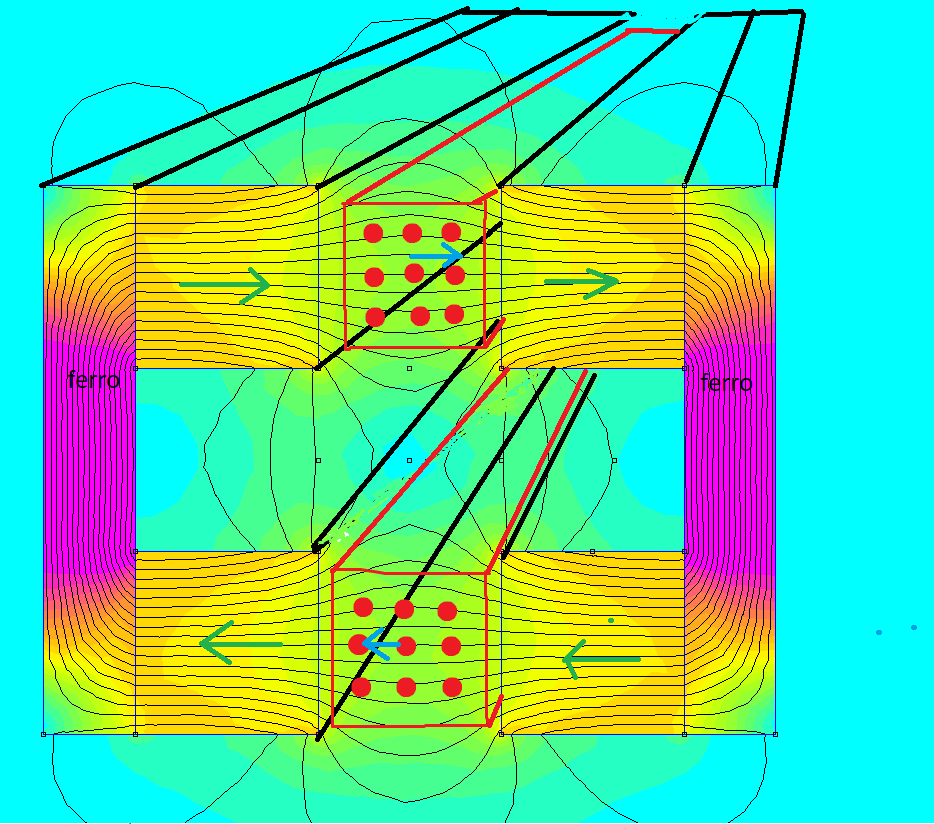

la figura si riferisce ad una singola bobina in piedi
la figura si riferisce a magneti da 10X10X40mm contrapposti
Immagine Allegata: sensore.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
qqcreafis
| Inviato il: 25/10/2017 22:16:56
|
se hai 16 magneti si riesce a far qualcosa di professionale.
di che parte del bel paese sei
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | | | | | |
dani9191
| Inviato il: 26/10/2017 06:34:24
|

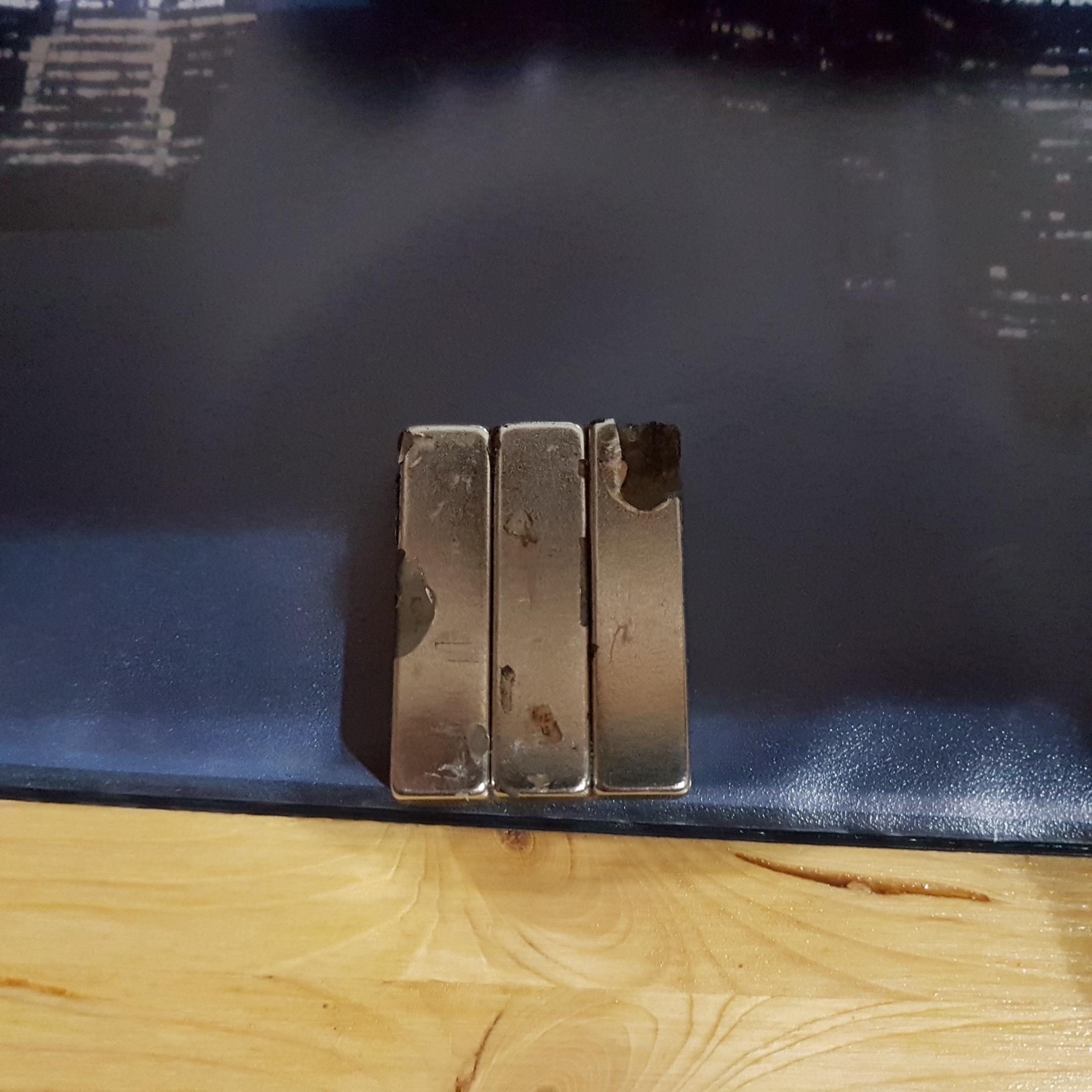

No ne ho solo 11 tra l altro non sono i perfetto stato quqlcuno manca qualcge angolo come in foto.
Ma se il risultato è qualcosa di piu serio rispetto al geofono cinese, possiamo avere due possibilità. Ho compro la restante parte dei magneti che sono questi LINK, oppure se ci rendiamo conto possiamo scegliere qualche altro magnete con diversa forma e progettare un geofono tutto nuovo. Come soldi fino a 50 euro posso investire, tra rame e magneti.
La stampante 3d è mia,ma non e chissà che, pero se non serve tantissima precisione,dovrebbe andare piu che bene. Ditemi voi
CITAZIONE
Sta a pordenone...questo è il suo sismograf
Mmmmmm non mi convince neanche questa notte ha preso nulla
Immagine Allegata: 20171026_062314.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 26/10/2017 06:54:39
|

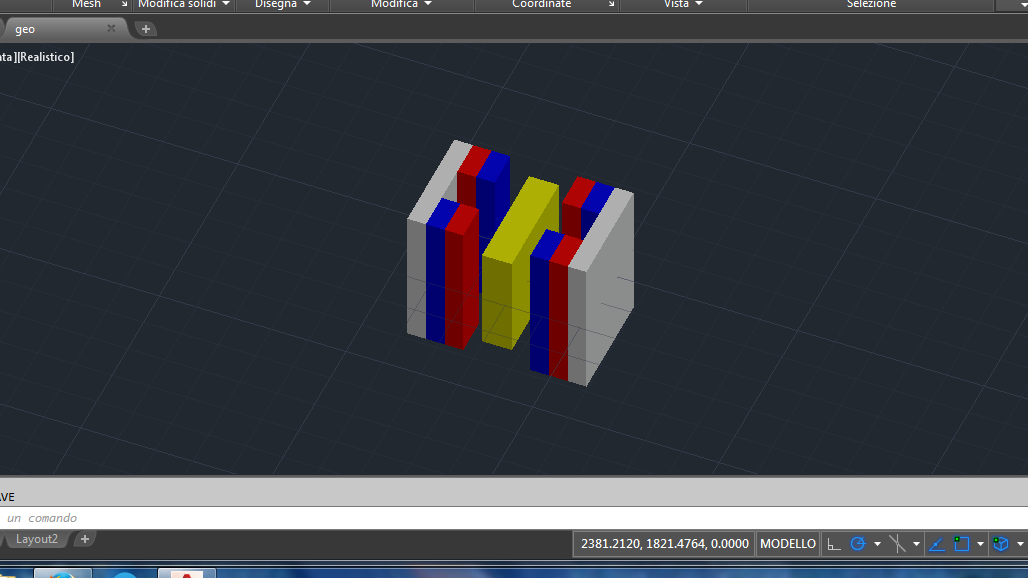

vediamo se ho interpretato bene il disegno,è cosi? Di questi c'e ne andranno altri 3? Le 4 bobine come andranno disposte, in forma circolare ho in linea?
La bobina invece che dimensione deve avere,diametro filo e numero giri.
Immagine Allegata: geo.PNG
Modificato da dani9191 - 26/10/2017, 07:01:20
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 26/10/2017 15:21:01
|
quella in mezzo è la bobina
in questo modo è sensibile solo allo spostamento orizzontale
se mi dai tempo faccio un 3d con sketchup
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 26/10/2017 15:54:01
|

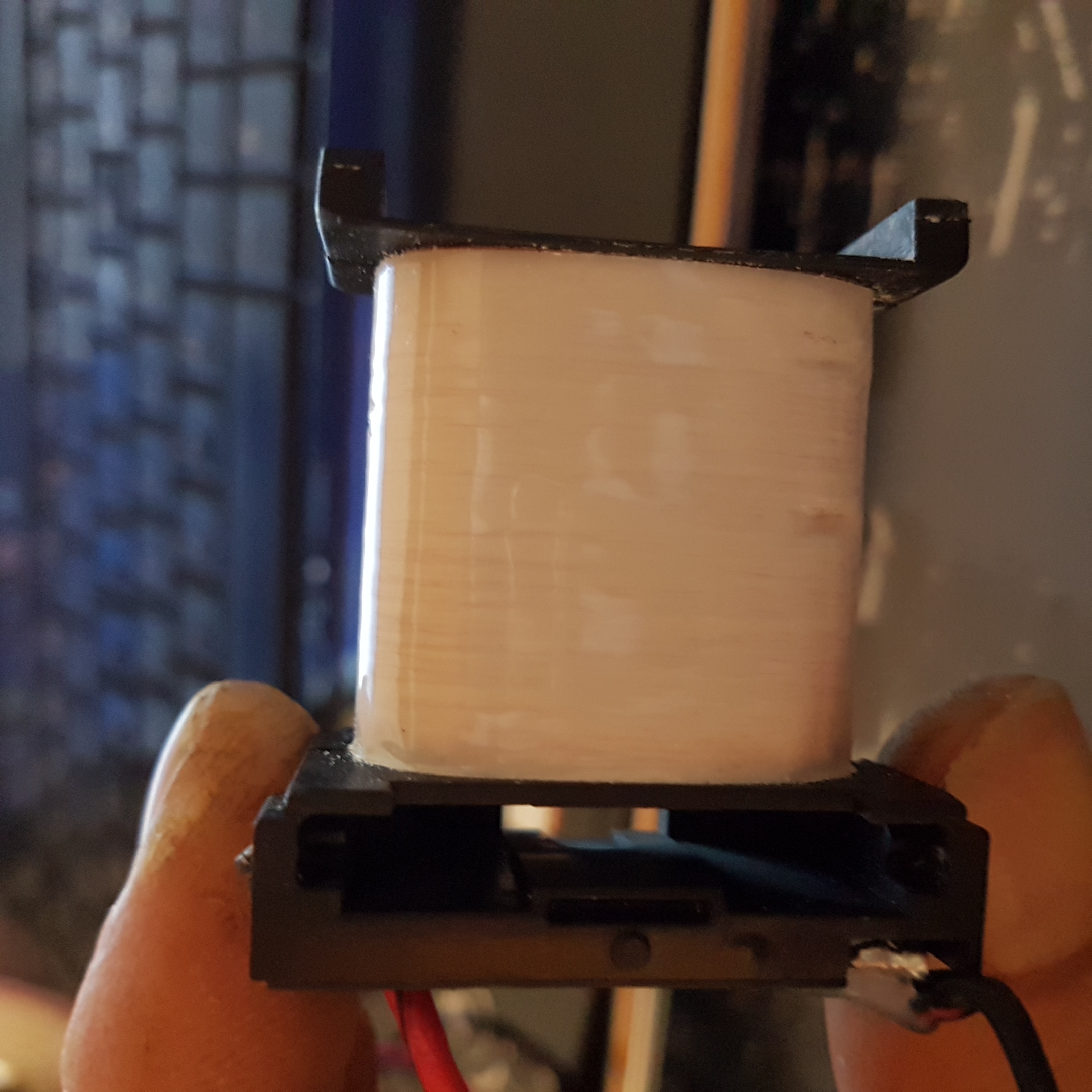

Oggi ho recuperato 2 bobine e se sono buone ne posso requperare altre 2 gemelle. Sono da 15k il filo è quanto un capello,erano di un rele
Immagine Allegata: 20171026_155102.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 26/10/2017 15:56:27
|

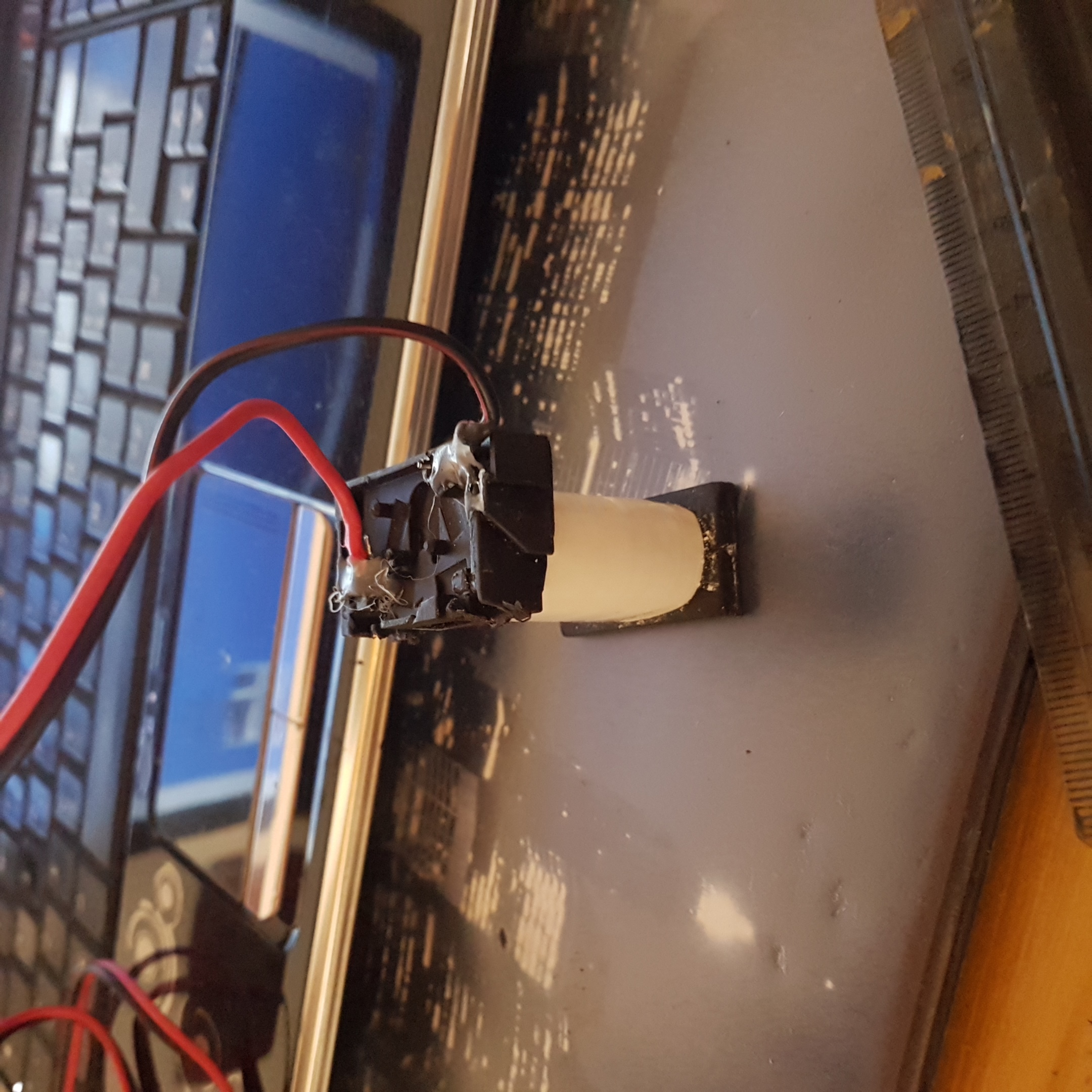

Le dimensioni sono altezza 30mm larghezza 30 spessore 15 + la carcassa
Immagine Allegata: 15090261654361131524239.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 26/10/2017 17:31:30
|

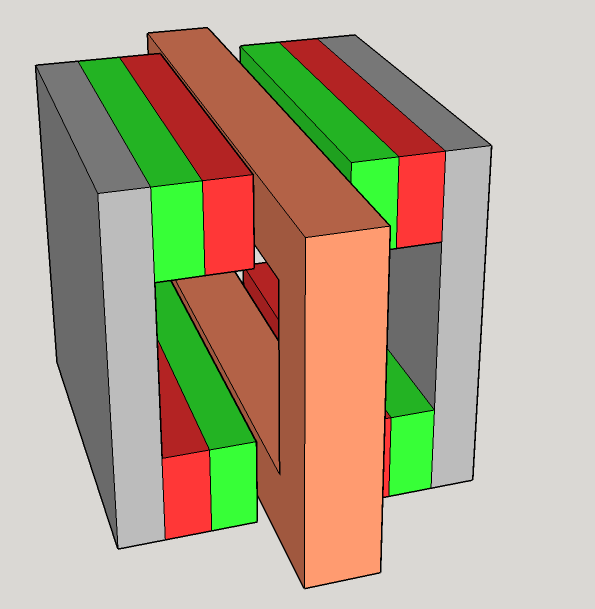

va fatto così versione a 4 magneti bobina singola
Immagine Allegata: geof.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 26/10/2017 17:39:12
|
CITAZIONE
va fatto così versione a 4 magneti bobina singola
Ok ottimo,ma avresti in mente gia le misure? Avvolgimento quanti ohm deve essere?
Altra cosa che mi è poco chiara sono le molle,vanno messe in orizzontale o in verticale,in che punti?
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 26/10/2017 17:48:38
|

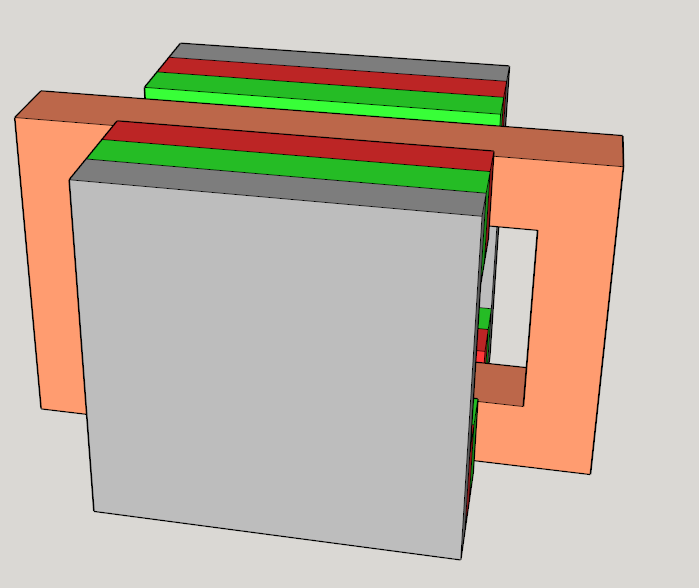

sul fianco spuntano troppo..basta 1mm
Immagine Allegata: geoffianco.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
qqcreafis
| Inviato il: 26/10/2017 17:59:46
|
dipende dalle dimensioni dei magneti disponibili, comunque l'accorcio lateralmente.
io consiglio di tenere "fermo" i magneti, solidali con la carcassa e lasciare vibrare le bobine

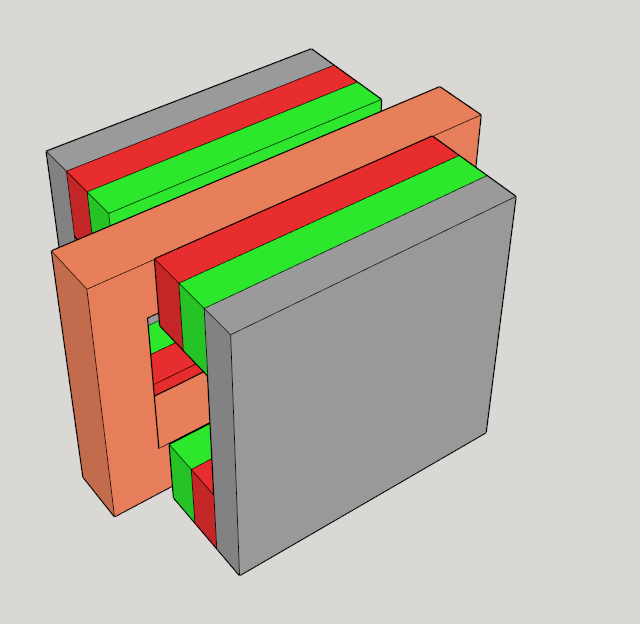

ora è più stretto
Immagine Allegata: geoffianco2.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
|
| | |
|
