dani9191
| Inviato il: 26/10/2017 18:04:06
|
Imagneti che ho a disposizione son questi qua LINK 40x10x10.
CITAZIONE
io consiglio di tenere "fermo" i magneti, solidali con la carcassa e lasciare vibrare le bobine
e allora facciamo cosi. La molla la metto centrale alla bobina in verticale? Oppure meglio mettere 4 molle in diagonale sugl'angoli della bobina?
CITAZIONE
ci sono 2cm tra i magneti dalla stessa parte forse è troppo (il troppo si riferisce alla r interna)
Ok se la bobina mi viene perfettamente piana lascio 1.5cm per parte dovrebbe essere sufficente?
---------------
Non è impossibile se è fattibile!
|
|
| |
qqcreafis
| Inviato il: 26/10/2017 18:08:16
|
file del disegno
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
qqcreafis
| Inviato il: 26/10/2017 18:11:51
|
ora ho messo 1,5 cm tra i magneti (distanza dalla stessa parte)
ti metto come devono essere le molle e forse faccio un disegno più realistico della struttura
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 26/10/2017 18:14:36
|
Perfetto grazie!
Se mi dici anche gl'ohm della bobina gia domani posso iniziare a mettere un po di carne sul fuoco
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 26/10/2017 18:52:28
|

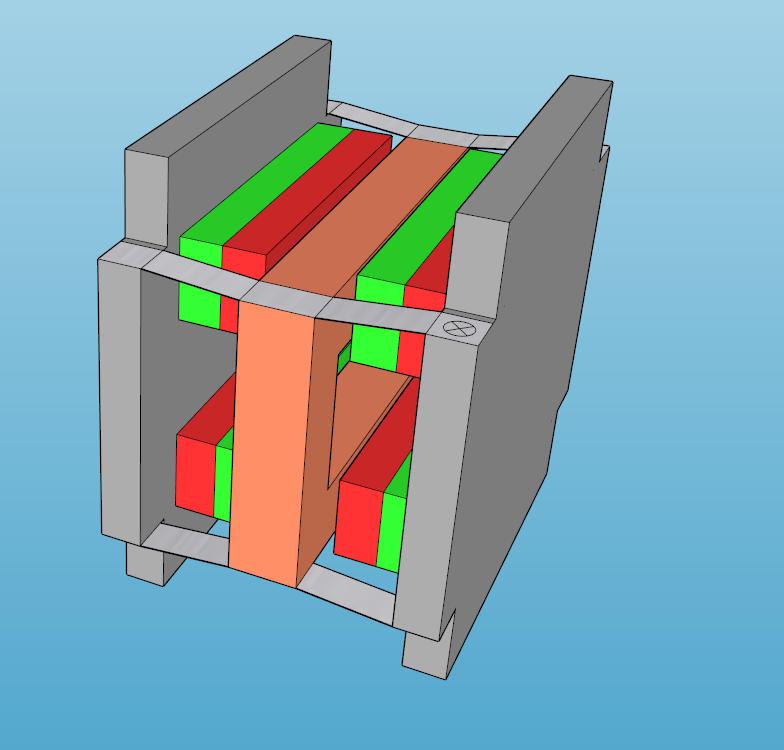

ora è completo, le molle sono a nastro e possono avere ondulazioni
sono la parte più delicata del tutto
devono essere di acciaio non magnetico (inox) molto sottile e tenacissimo
ho alzato le pareti per permettere l'inserimento di distanziatori
sarebbe bene poter regolare le molle
Immagine Allegata: completo.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
qqcreafis
| Inviato il: 26/10/2017 18:56:41
|
la r non conta molto l'importante è che ci sia molto filo , il più possibile e che il campo sia il più intenso possibile
che filo hai?
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 26/10/2017 19:06:47
|
Wauuuu ora si che mi metto a lavoro, il filo lo recupero da questa bobina che era di un rele a 220v, il diametro esatto non lo so pero è fino come un capello
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 26/10/2017 19:08:56
|
CITAZIONE
devono essere di acciaio non magnetico (inox) molto sottile e tenacissimo
Ho una vecchia motesega dove potrei recuperare quel tipo di molla,dallo strappo di accensione,devo solo verificare se è inox
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 26/10/2017 20:12:58
|
CITAZIONE
Wauuuu ora si che mi metto a lavoro, il filo lo recupero da questa bobina che era di un rele a 220v, il diametro esatto non lo so pero è fino come un capello
attenzione è comunque bene che la r sia bassa si adatta meglio al nostro "SUPER" amplificatore
N.B. i geofono hanno 330 ohm
sarebbe bene rimanere intorno a quel valore 200 ohm andrebbe benissimo
puoi fare più bobine per vedere quella che si adatta meglio all'amplificatore disponibile, la sola cosa necessaria è che ci sia più filo possibile immerso dal campo.
oppure se hai solo filo sottile fare metterne 2 o 4 in parallelo e poi combinarlo in vario modo sempre per adattamento impedenza
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 26/10/2017 20:19:47
|
CITAZIONE
sarebbe bene rimanere intorno a quel valore 200 ohm andrebbe benissimo
A ok allora mi viene piu facile,uso direttamente il filo piu grosso ho diversi trasformatori di microode dove posso requperare il rame, perche quelle delle bobine che ho requperato sono 15000ohm decisamente troppo
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 26/10/2017 20:25:43
|

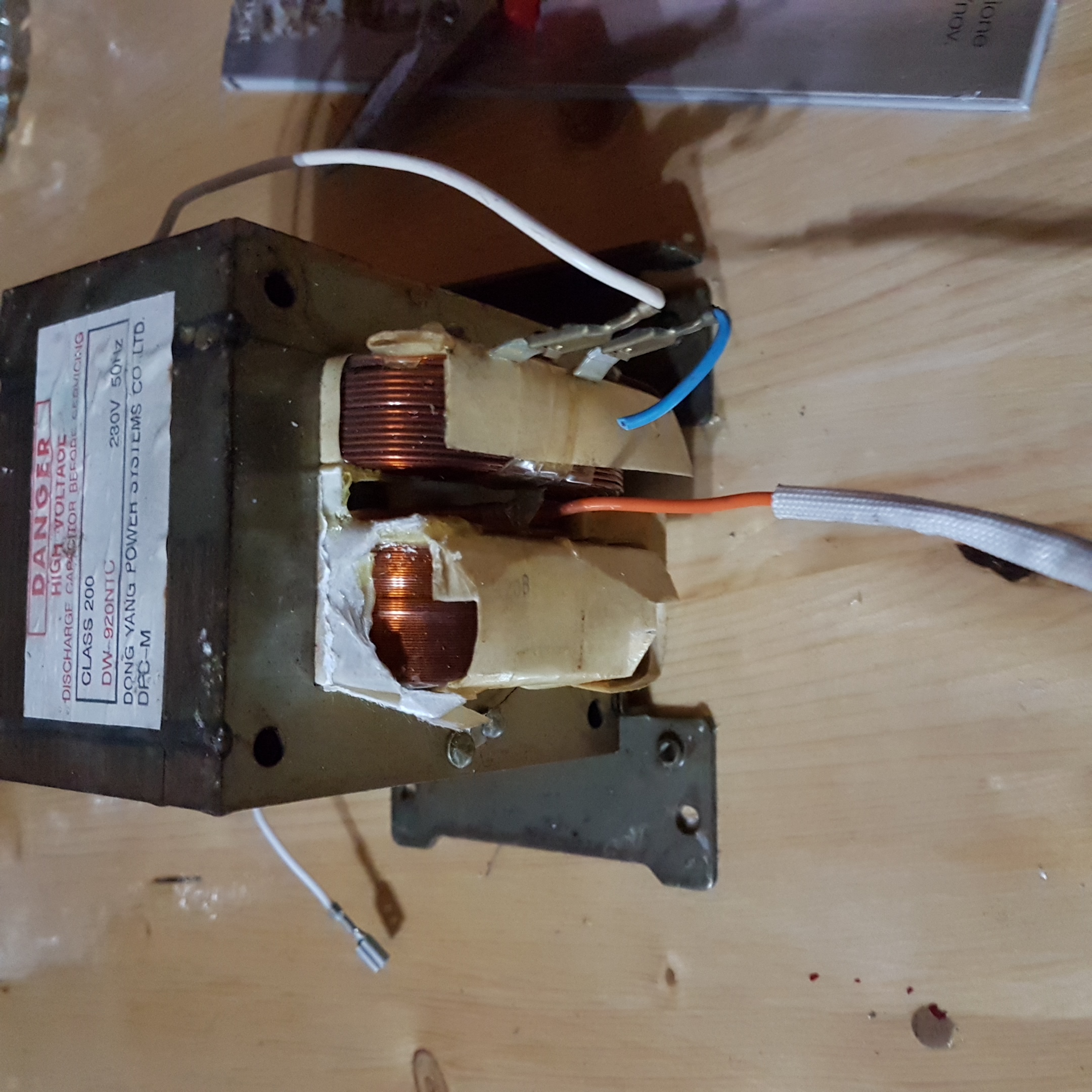

A no tutta questa bobina è solo 88ohm,vabbe in qualche modo combiniamo
Immagine Allegata: 15090423117842035724605.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 26/10/2017 20:27:43
|

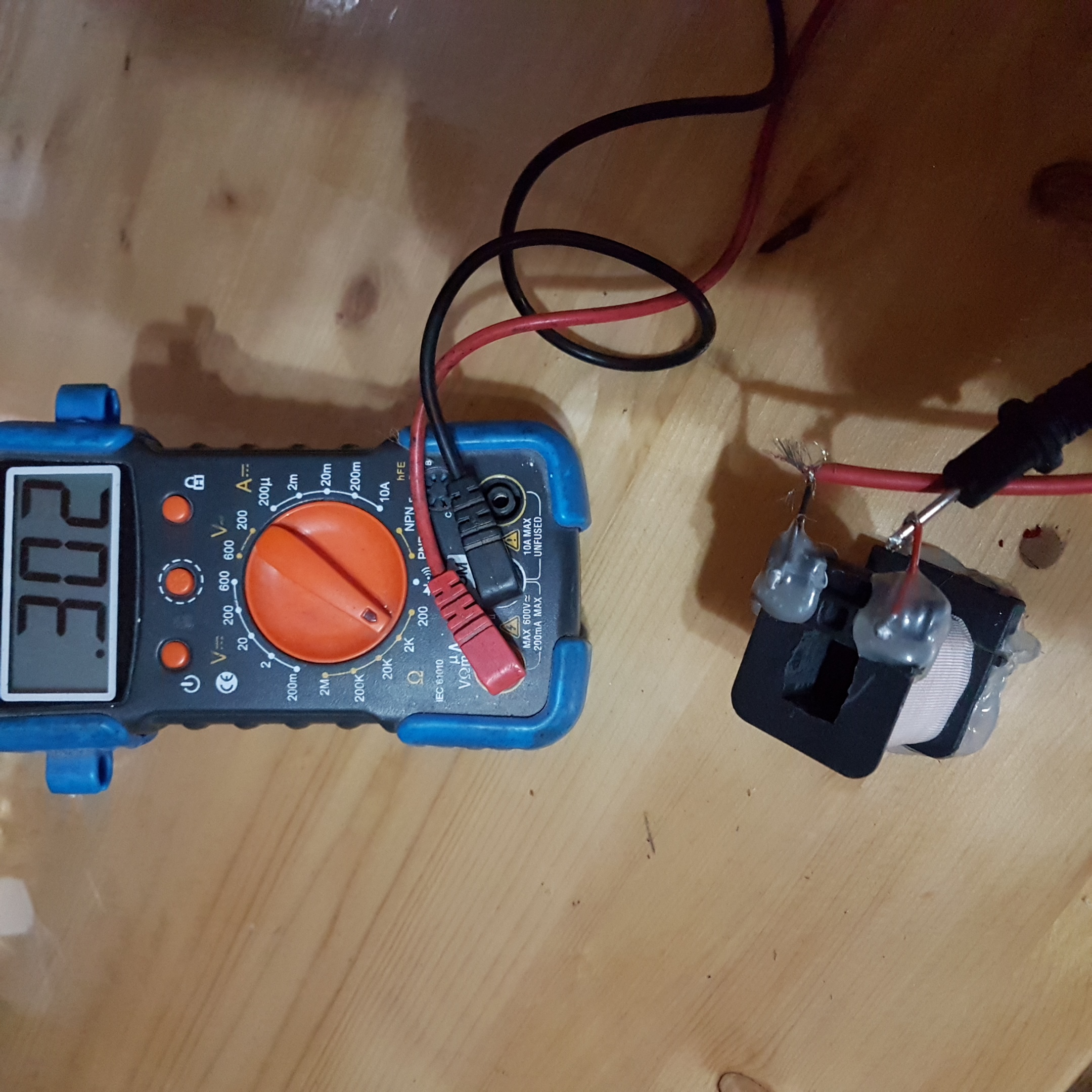

Questa è 300ohm elimino qualche giro è siamo apposto
Immagine Allegata: 1509042427888607021774.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 26/10/2017 20:46:15
|
c'è abbastanza filo in pratica si tratta di fare un cavo di rame 8X8mm lungo 4+4+2+2=12cm
circa 50 grammi di filo . ci sono?
attenzione sia chiaro l'unica cosa che conta, ripeto, è che la zona dove il campo magnetico è forte è che sia pieno di rame, il più possibile.
se i fili sono sottili ci sarà più tensione e se sono più spessi meno ma ci sarà più corrente.
Quindi non eliminare filo se serve e 300 ohm vanno bene
il nostro amplificatore funziona bene con basse resistenze
Modificato da qqcreafis - 26/10/2017, 20:51:09
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 26/10/2017 21:13:12
|
Ok ci provo, vediamo ne faccio un po di bobine e vediamo quella che si adatta meglio. Ok vabbene a domani allora con gl aggiornamenti
---------------
Non è impossibile se è fattibile!
|
|
| | |
|
