dani9191
| Inviato il: 27/10/2017 11:54:24
|

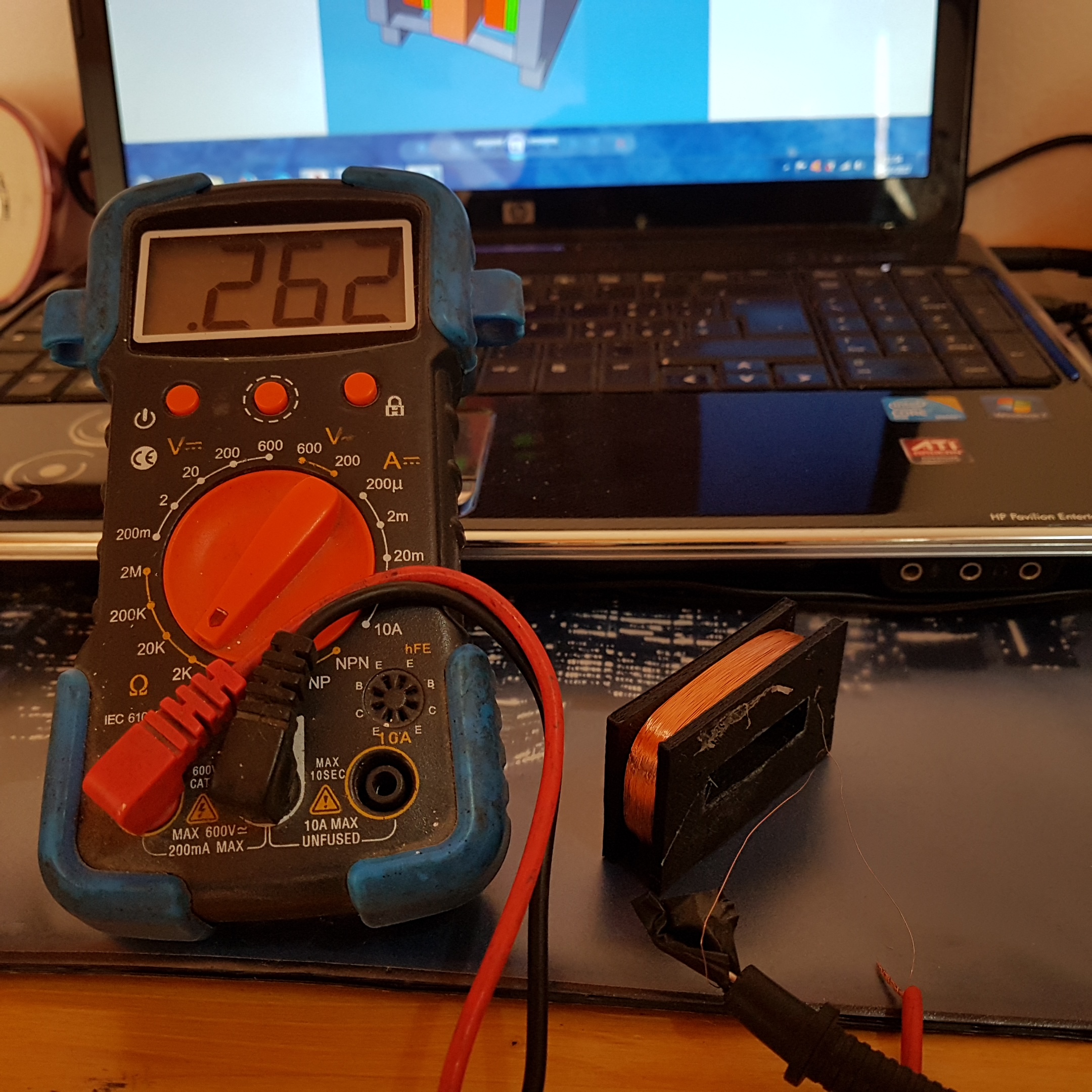

Bene il pezzo piu stressante è stata fatto. È venuto esattamente come da disegno 8x8mm+ la carcassa 3mm per parte,mentre in lunghezza siamo a 4+4+2+2
Immagine Allegata: 15090980350161392432934.jpg
---------------
Non è impossibile se è fattibile!
|
|
| |
dani9191
| Inviato il: 27/10/2017 12:00:22
|
Anzi mi correggo, l'interno è 4+4+1.5+1.5cm,mentre l'esterno della bobina è 5+5+3+3
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 27/10/2017 14:57:23
|
CITAZIONE
la carcassa 3mm  non è necessario che sia così spessa
basta 1/2 mm (io l'ho resinata e quindi i fianchi non ci sono)
comunque funziona lo stesso ora devi procurarti dei pezzi di ferro spessi mettere i distanziatori , le molle ecc ecc
Modificato da qqcreafis - 27/10/2017, 15:02:52
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 27/10/2017 18:59:15
|
CITAZIONE
non è necessario che sia così spess
E purtroppo ho dovuto trovare un compromessi perche se facevo piu fino veniva male con questa stampante.
Ma da calcoli che campo abbiamo con questa disposizione? Superiamo 1T?
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 27/10/2017 19:17:14
|
no, magari, però di fa 0,5 T che è tantissimo in un volume così grande
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 27/10/2017 19:22:07
|

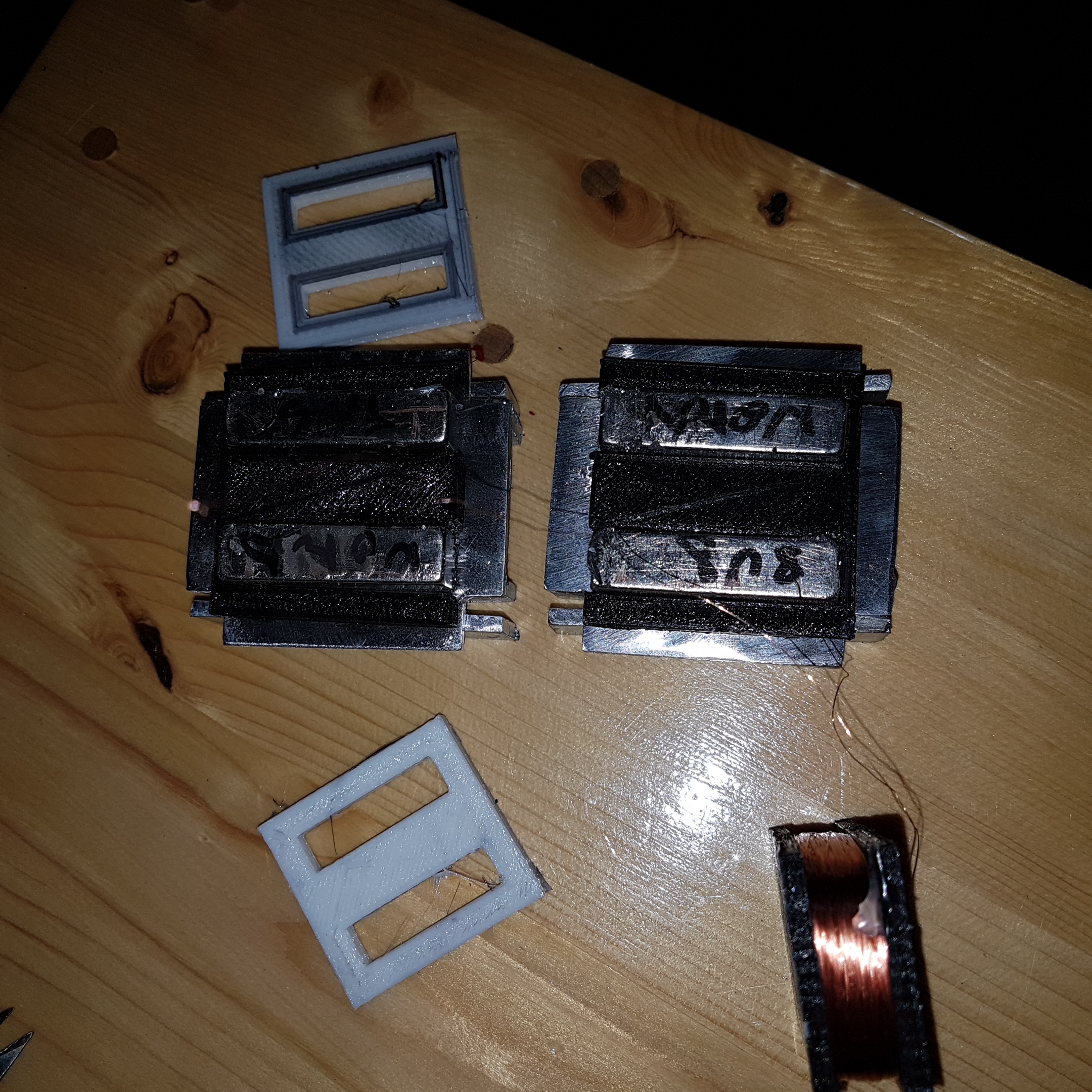

Mi mancano le molle è poi domani lo collaudiamo, i piatti lo trovati da 5mm piu grossi non ne avevo
Immagine Allegata: 15091248115111437113079.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 27/10/2017 19:23:51
|
Visto da dentro
Immagine Allegata: 1509124965508993402884.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
Bolle
| Inviato il: 27/10/2017 19:24:21
|
Vai dani sei tutti noi!!!!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
dani9191
| Inviato il: 27/10/2017 19:30:31
|
CITAZIONE
Vai dani sei tutti noi!!!!
Si si quando mi fisso con qualcosa divento matto se non la porto a termine
Oggi ho preso 4 ore di permesso a lavoro per iniziare il geofono,anzi sono andato perche mi serviva la lamiera per fare i piatti
---------------
Non è impossibile se è fattibile!
|
| | |
dani9191
| Inviato il: 27/10/2017 20:40:24
|

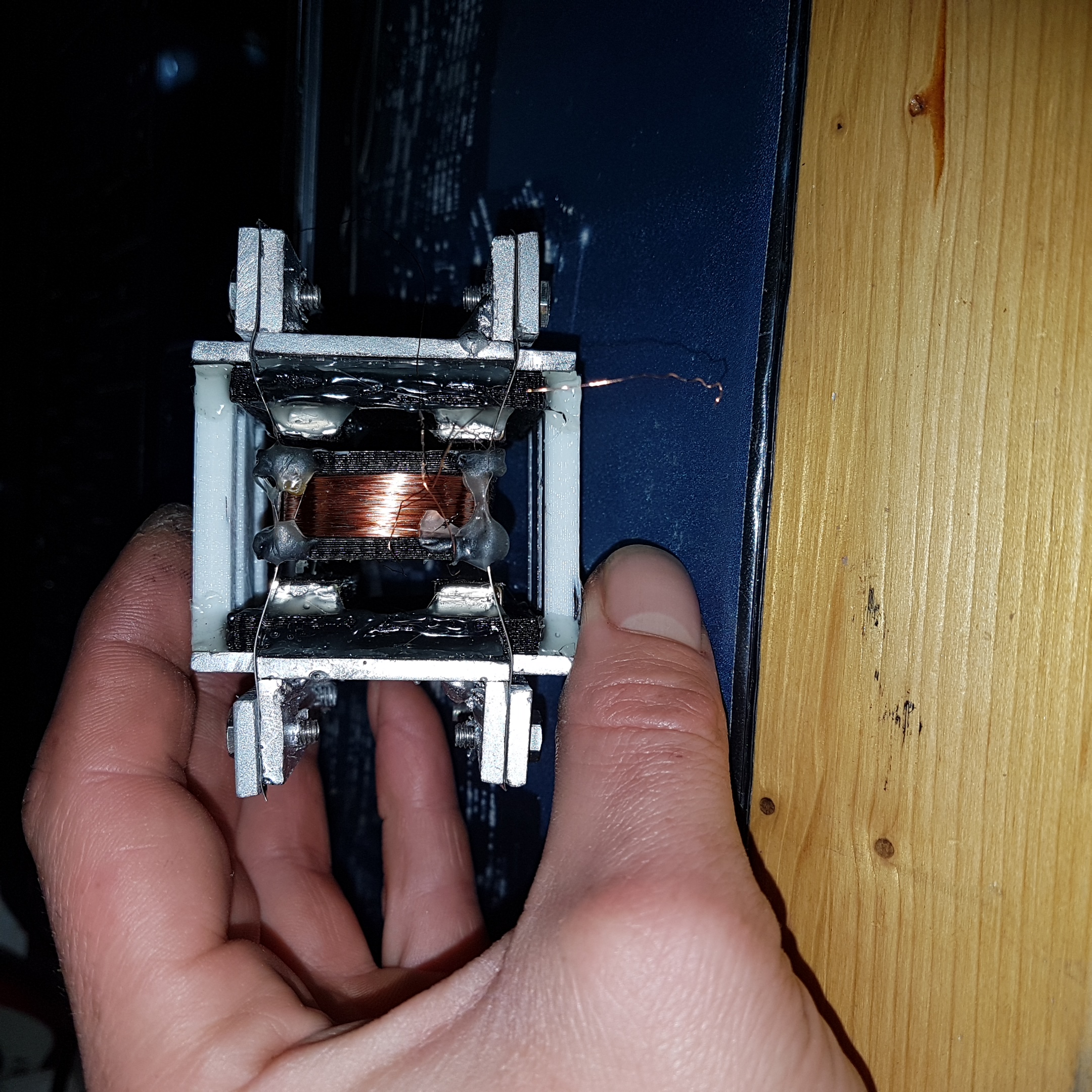

Mmmmmmm non mi convince tanto,è troppo rigida la mobina non oscilla per niente
Immagine Allegata: 1509129498549254246748.jpg
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 27/10/2017 21:18:45
|
no no i fili non vanno bene
comunque se la ruoti di 90° (dal basso verso l'alto della foto o viceversa)dovrebbe andare gia bene
la appoggi al tavolo dalle parte delle viti
tieni conto che o spostamento max è meno di 1mmm
in opera deve sentire spostamente del mm/1000
comunque è gia microfonica
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
qqcreafis
| Inviato il: 27/10/2017 21:20:22
|
mi interessa sapere se il 50Hz domina ...
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
| | |
dani9191
| Inviato il: 27/10/2017 21:28:02
|
Si si i fili ancora non sono finiti.
No la foto che è rotata di 90° non so perche ogni volta me la carica cosi. Ok va bene domani mattina la collego e la testiamo.
Cmq devo centrare meglio la bobina e cercare di dividere il peso piu possibile
---------------
Non è impossibile se è fattibile!
|
| | |
qqcreafis
| Inviato il: 27/10/2017 21:33:27
|

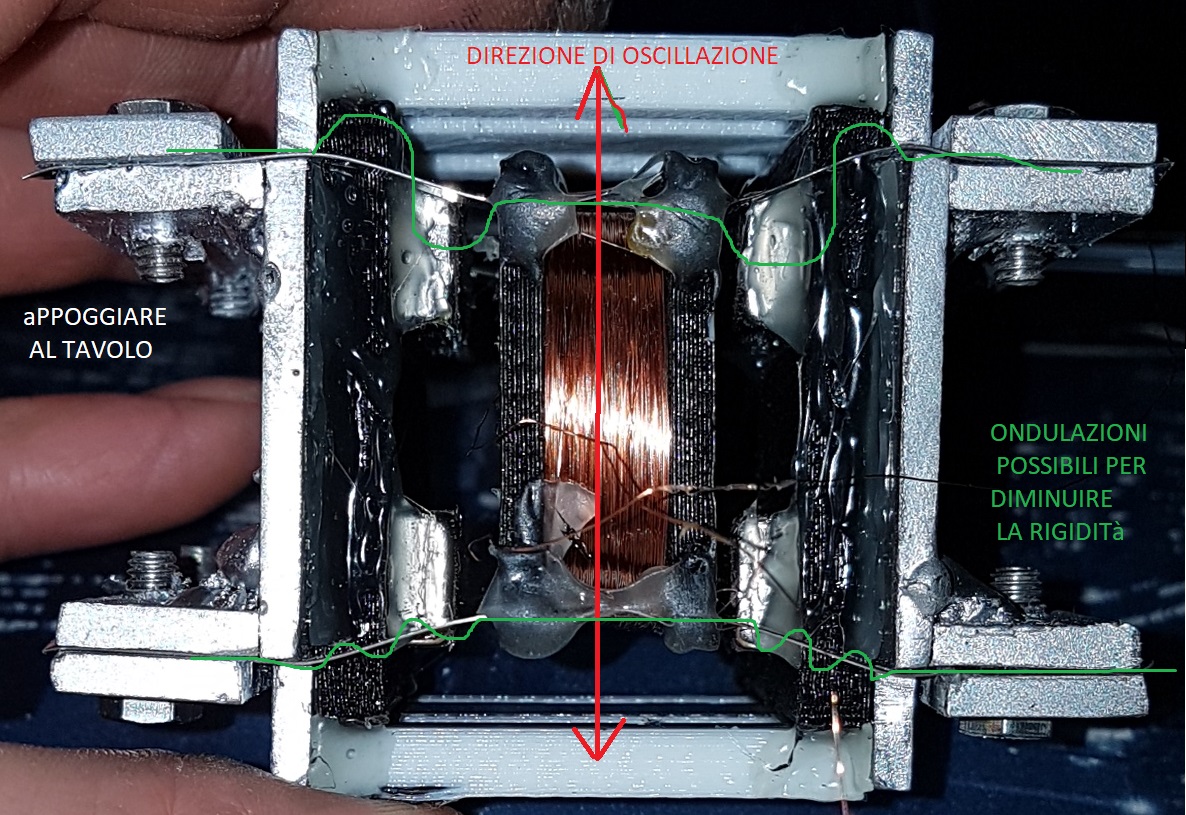

ho visto che sono lame , forse il materiale è troppo spesso o poco elastico, si potrebbero ondulare per diminuirne la rigidità
Immagine Allegata: ONDULAZIONI.jpg
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
|
|
| | |
|
