Guardando i collegamenti di questi 3 fili in pratica si nota che è lo stesso collegamento dell' alimentazione del motore.
Vi è un piccolo condensatore tra P/G e GND e sul filo libero arriva una tensione di +5V.
Le uniche differenze sono:
1) Una resistenza (R50) che ponticella P/G e +5V
2) Il condensatore, oltre che ponticellare P/G con GND ha una pista che prosegue sino all' IC1.
Qualcuno ci capisce qualcosa su come l' IC1 interviene per regolare la velocità della ventola dello split ?

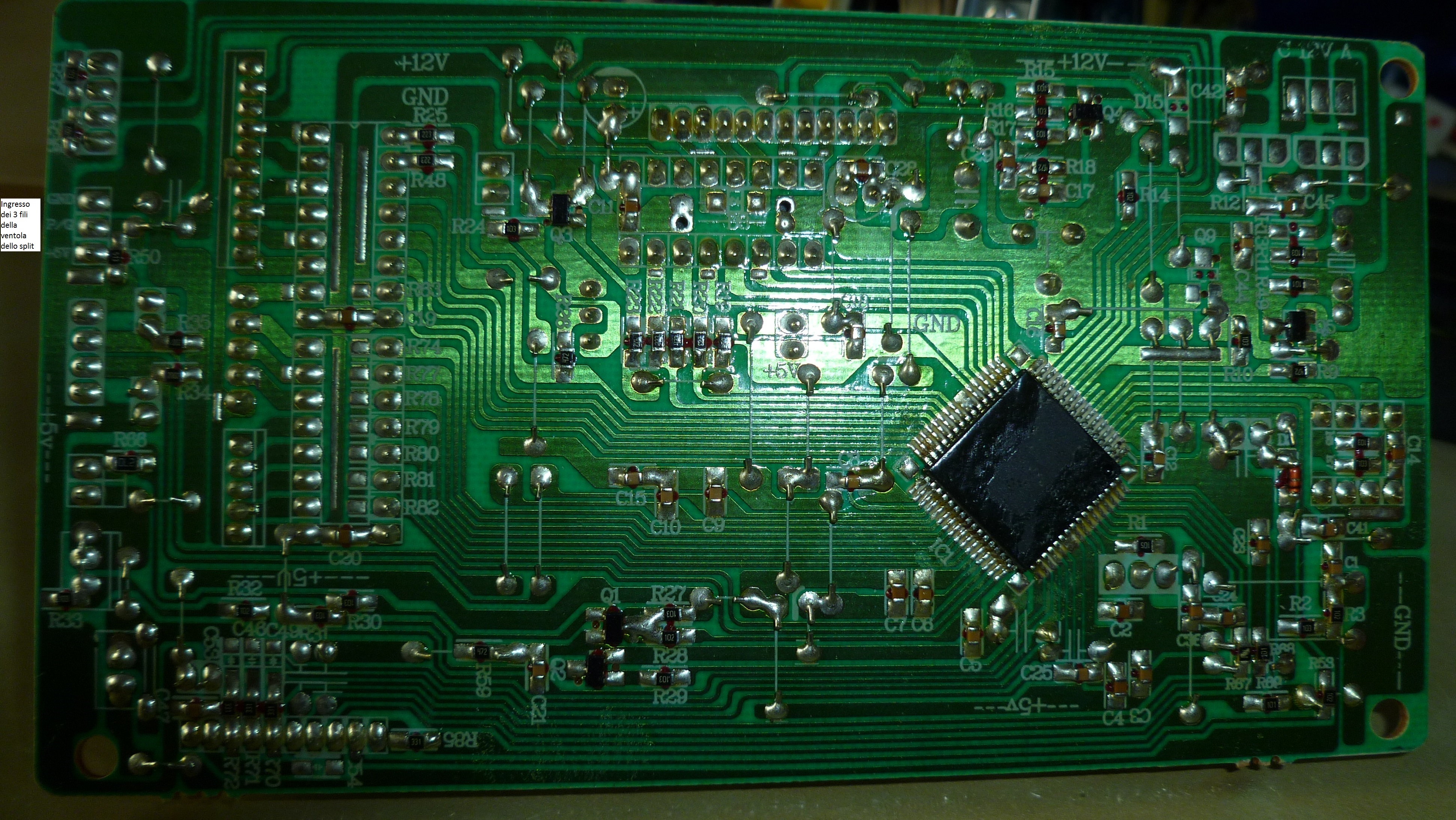

Questa è la scheda nel suo insieme.

In alto a sinistra ho scritto dove entrano i 3 fili di controllo della velocità della ventola.

Immagine Allegata: Scheda dello split.jpg


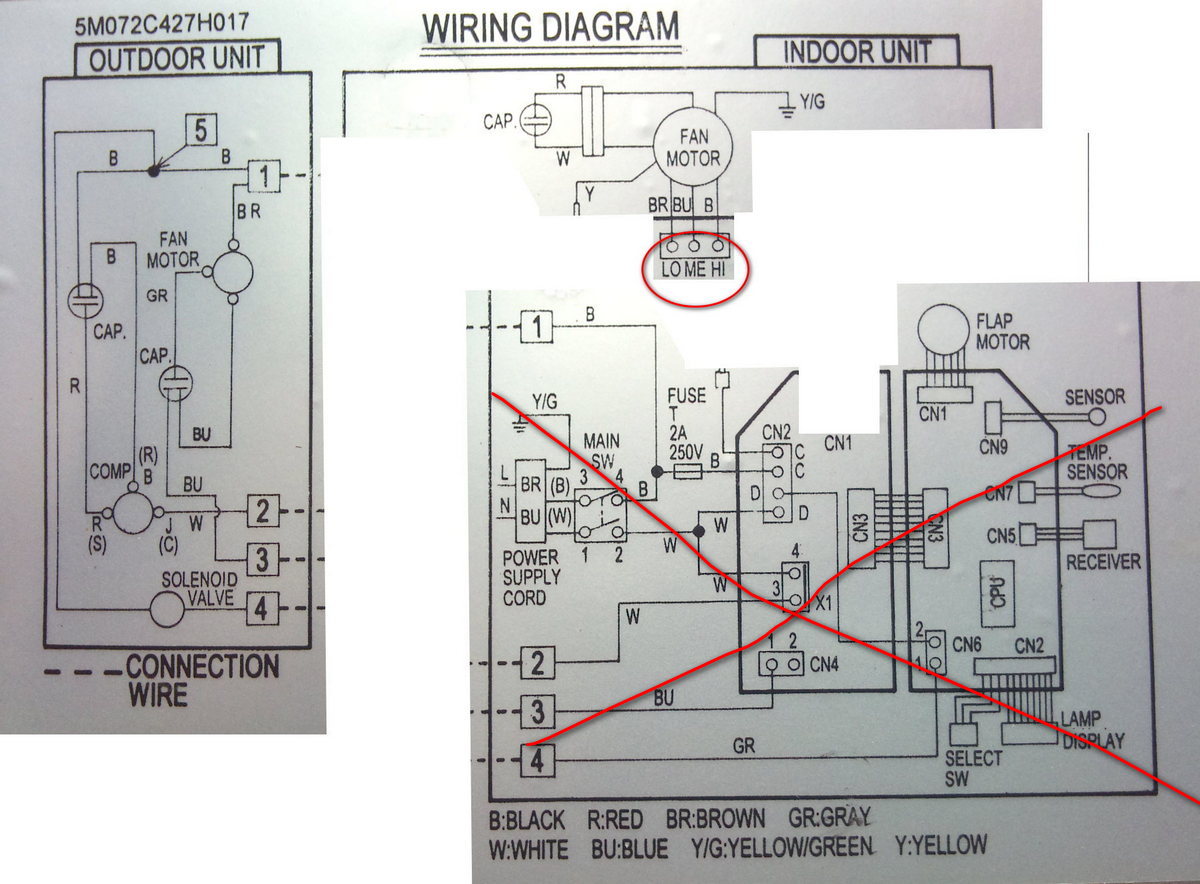

Provo ad allegare lo schema del mio

Immagine Allegata: climatiz-schema-2.jpg


Con questo schema non si spiega come regoli la velocità della ventola interna allo split.
Come si vede da schema sembra che tu non regoli la velocità della ventola e la fai andare al massimo tramite la sua alimentazione.

Come dicevo, nel mio ci sono tre fili + il neutro,
dato che mi serviva la velocità bassa, ho collegato il filo "LO"

Mi fai uno schemino per capire come hai fatto il collegamento ?
Senza quello non capisco come hai fatto.

Nel primo post dicevi che il blu va direttamente a neutro nella 220v, e dunque dovrebbe funzionare con la 220v.
Se non c'è uno schema tipo quello del mio è impossibile fare ipotesi.
Prova con il tester a vedere quali impedenze ci sono tra un filo e gli altri. Quando trovi una combinazione con impedenza molto bassa, quella combinazione penso sia rischiosa da utilizzare.

Su questo discorso sono pienamente d'accordo.
Il fatto è che se qualcuno ha un motore come il tuo se fai uno schemino di come hai collegato il motore della ventola interna dello split fai un favore a tutti.

Ita per levarti ogni dubbio manda una fase al motore e controlla col tester cosa esce negli altri fili, comunque dai 3 fili quelli piccoli non dovrebbe uscire nulla perché io penso che siano solo per qualche sensore

Il motore di Sabin dovrebbe essere diverso dal tuo ha 4 fili perché al suo interno ha 3 avvolgimenti per 3 diverse velocità

il collegamento con +5V p/s GND è un sensore tachimetrico o ad effetto Hall che controlla la velocità della ventola per poi aumentarla o diminuirla a seconda del bisogno pilotando i circuiti che forniscono la corrente al motore.

per quanto riguarda la resistenza che volevi mettere, devi calcolare che la potenza che consuma la resistenza è data dalla corrente che l'attraversa al quadrato per la resistenza

P=R*I^2 quindi sai che la resistenza è ad esempio 300 ohm per 0,2A^2 (0.04) in totale deve dissipare 12W, ma per non lasciarla scaldare come un phon ti conviene usarne una ben più grossa e raffreddata.

Comunque sarebbe uno spreco di corrente, cosa che non accade se usi un regolatore di corrente.

I regolatori, funzionano bene per potenze tipo la tua, se salissi a 2KW allora magari avrebbe problemi di spunto.

Io lo uso su una ventola di aspirazione della cappa messa in solaio per non avere il rumore in casa conuna potenza di 45W e va perfettamente.

CITAZIONE (ITA815, 30/04/2018 22:15:42 )

CITAZIONE (RAUNARDE, 03/05/2018 14:59:30 )

Senza il terzo filo che va al condensatore la ventola non parte perché gli manca la fase sfasata dal condensatore la resistenza opportunamente dimensionate devi collegarla alla fase dello scema che ti ho postato all inizio della discussione

Ok.
Questa sera faccio i test di funzionamento e di ghiacciamento delle serpentine.
Mi metto il cappotto in casa ...
