Per il segnale captato dai cavi, basta intrecciarli (con senso uno inverso all'altro) e al limite schermarli...



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.


ElettroshockNow

Avatar
GigaWatt


Utente
Msg:4656

Stato:



Inviato il: 31/03/2014 09:36:20

Ma gli avvolgimenti sono entrambi nello stesso verso e il segnale rilevato è sfasato grazie alle polarità dei magneti ?

Se è cosi' ,proverei a fare un punto di massa(comune con lo schermo) subito all'uscita degli avvolgimenti (più vicino possibile) evitando fili liberi e raggiungerei il differenziale con la coppia twistata e schermata.
Credo che cosi' ci siano poche possibilità che i 50Hz entrino a far parte del segnale e se lo facessero risulterebbero in fase e quindi cancellabili dal differenziale.

Mi chiedevo ..... un filtro passa basso elettronico di alto ordine è troppo lesionista ? (vi prego non impalatemi :P)



PinoTux

Avatar
GigaWatt


AMMINISTRATORE
Msg:3511

Stato:



Inviato il: 31/03/2014 12:19:36

CITAZIONE (PinoTux, 31/03/2014 09:36:20 ) Discussione.php?55267036&11#MSG163

Temo che peschi i 50 Hz dell'impianto elettrico...

Proverei ad entrare nell'amplificatore usando tre fili schermati e la calza del cavetto collegata al telaio del dispositivo, dall'altra parte al telaio del contenitore dell'amplificatore.
I fili in uscita dalle bobine andrebbero mantenuti molto corti e se possibile "binati assieme" (trinati )
...son prove da fare...

Mi autocito...
i tre fili binati (twistati) e schermo comune, questo intendevo, non tre fili singoli schermati...

...non è la prima volta che lo scrivo, forse non sono chiaro...



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"

http://iv3gfn.al...



NonSoloBolleDiA...

Avatar
PetaWatt


AMMINISTRATORE
Msg:13786

Stato:



Inviato il: 31/03/2014 12:43:09

Quoto Pino, inoltre mettendo la scocca a massa e facendogli un giro di domopack a tutto il sismografo...non penso che ci siano problemi.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...



ElettroshockNow

Avatar
GigaWatt


Utente
Msg:4656

Stato:



Inviato il: 31/03/2014 13:06:02

CITAZIONE (PinoTux, 31/03/2014 12:43:09 ) Discussione.php?55267036&12#MSG170


i tre fili binati (twistati) e schermo comune, questo intendevo, non tre fili singoli schermati...

Pardon ... non avevo capito che volevi entrare in un differenziale con due segnali in controfase riferiti allo schermo....
Ho capito fischio per fiasco chiedo venia.



RAUNARDE
GigaWatt


Utente
Msg:1225

Stato:



Inviato il: 31/03/2014 13:16:07

un bel cavetto cat.6 delle reti è schermato twistato e volendo anche messo a terra come schermatura, quelli che si usano per le reti Gb ethernet.


ciao



---------------





PinoTux

Avatar
GigaWatt


AMMINISTRATORE
Msg:3511

Stato:



Inviato il: 31/03/2014 17:56:19

CITAZIONE (ElettroshockNow, 31/03/2014 13:16:07 ) Discussione.php?55267036&12#MSG172

CITAZIONE (PinoTux, 31/03/2014 12:43:09 ) Discussione.php?55267036&12#MSG170

i tre fili binati (twistati) e schermo comune, questo intendevo, non tre fili singoli schermati...

Pardon ... non avevo capito che volevi entrare in un differenziale con due segnali in controfase riferiti allo schermo....
Ho capito fischio per fiasco chiedo venia.

No_no, nessun riferimento al tuo post
Mi sono autocitato solamente per cercare di essere più chiaro, per capirmi meglio!



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"

http://iv3gfn.al...



qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 01/04/2014 17:14:47

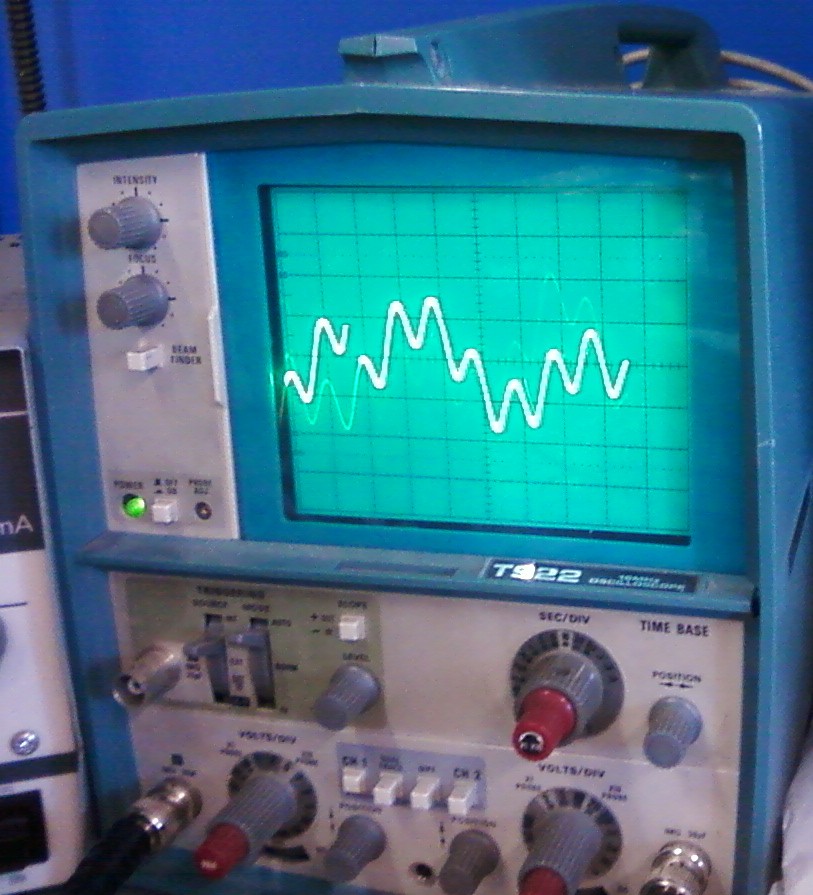

bobine im controfase il disturbo sinousoidale sembra di 100 Hz?

c'è sotto un evidente segnale utile



Immagine Allegata: canalecontrofase.jpg

ForumEA/A/canalecontrofase.jpg



Modificato da qqcreafis - 02/04/2014, 19:52:32


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 01/04/2014 17:15:53

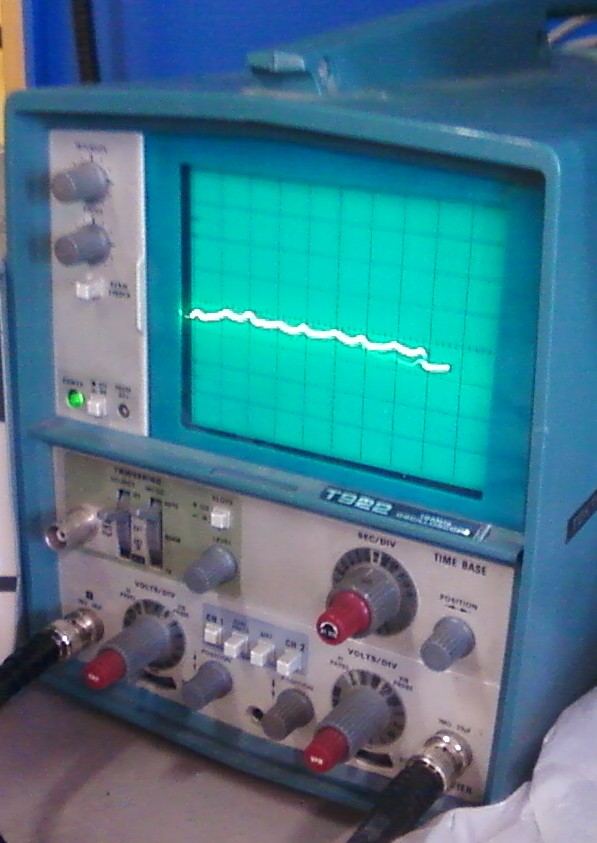

bobine in fase (serie) c'è poco segnale utile ma anche poco ripple



Immagine Allegata: in fase.jpg

ForumEA/A/in fase.jpg



Modificato da qqcreafis - 02/04/2014, 19:54:55


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 01/04/2014 17:23:08

spento l'alimentatore ed usata una piletta da 9v tutto torna... ma all'incontrario..
sul canale in fase c'è poco segnale utile e poco ripple

sul segnale in controfase fase c'è molto segale utile e tanto ripple.

nonostante abbia fissato la massa oscillante con un bullone, messo il tutto su due spessi fogli di poiuretano c'è ancora tanto segnale dall'edificio.

temo che mi toccherà ribaltare i magneti da un lato.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 01/04/2014 21:52:45

ok si stanno manifestando le potenzialità del sistema .
La sensibilità (una volta eliminati 1 50Hz e le armoniche ) è impressionante

il sistema di controreazione suggerisce la possibilità di costruzione compatta in quanto non è necessario un gran spostamento, la massa si sposta(con la controreazione potente) pochissimo dalla posizione di equilibrio



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 02/04/2014 19:57:01

ma non sarà una microfonicità da trasformatori vari ?

ovvero il campo fa vibrare le piastre appunto a 100 Hz ?



Modificato da qqcreafis - 02/04/2014, 20:08:32


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



NonSoloBolleDiA...

Avatar
PetaWatt


AMMINISTRATORE
Msg:13786

Stato:



Inviato il: 03/04/2014 03:48:35

se il sensore è molto sensibile e se è racchiuso in una strutura metallica messa a terra (elettricamente parlando) trovo più probabile che la 100Hz sia dovuta a vibrazioni innescate da apparati elettrici . Ad esempio , in questo momento che sono in cucina, è partito il frigo di casa ...vibra.Pompe di calore? etc...etc...
http://cmq, per curiosità,se metti tutta l'elettronica compresa la pila da 9V all'interno della struttura metallica domopakata a massa facendo uscire solo la sonda dell'oscilloscopio...ci sono ancora i 100Hz?



Modificato da NonSoloBolleDiAcqua - 03/04/2014, 03:56:28


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...



qqcreafis

Avatar
PetaWatt


Utente
Msg:10069

Stato:



Inviato il: 03/04/2014 14:00:03


CITAZIONE

100Hz sia dovuta a vibrazioni innescate da apparati elettrici
si è così,ho messo l'oscilloscopio su un piano di poliuretano espanso di 3-4 cm il distubo si è attennnuato moltissimo, poi domani farò le foto.

è quindi un effettto microfonico, ho dovuto imbullonare in due punti distinti la massa oscillante per calmare l'onda ma basta toccare il tavolo appena appena che il segnale diverge, l'imbullonaggio taglia solo le basse frequenze.

Se al piano sopra una sedia cigola si nota la sinusoide (simografo isolato con due strati di poliuretano e massa imullonata in due punti)



Modificato da qqcreafis - 03/04/2014, 14:03:10


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...



ElettroshockNow

Avatar
GigaWatt


Utente
Msg:4656

Stato:



Inviato il: 03/04/2014 14:05:21

Mitico Faccine/Smileys_0006.gif
Impressionante ......
