Bolle
| Inviato il: 25/01/2018 21:28:30
|
figo figo
CITAZIONE
mi è venuta una vera monnezza
non ti conviene lavorare sulla breadboard? almeno finchè non stabilizzi il circuito...se non hai millefori 'serie' (che a me passa il rettile dove sono stagnate con contatti passanti sopra/sotto) sono dolori e imprecazioni...con doppie saldature saltano le piazzole...si deformano
Lucky qua andava come un treno :LINK
se vuoi isolarla...celofan e domopack che rubi a tua moglie...ed è fatta!
Modificato da Bolle - 26/01/2018, 05:05:14
--------------- Un risultato se non è ripetibile non esiste (by qqcreafis).
| |
| | qqcreafis
| Inviato il: 26/01/2018 15:55:21
|
videuzzi
LINK
LINK
Modificato da Bolle - 27/01/2018, 03:35:47
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | qqcreafis
| Inviato il: 28/01/2018 12:29:07
|
secondo arduino ...andato..
ma c'è qualcuno che ha riparato un arduino ?
oppure ci sono soft per determinare il guasto?
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | dani9191
| Inviato il: 28/01/2018 12:56:48
|
Se arduino clone è probabile che sia il convertitore della seriale,magari dovresti provare con un convertirtore esterno.
Ma è smd l atmega o tht?
--------------- Non è impossibile se è fattibile!
| | | | Bolle
| Inviato il: 28/01/2018 17:43:17
|
CITAZIONE (qqcreafis, 28/01/2018 12:29:07 )
secondo arduino ...andato..
ma c'è qualcuno che ha riparato un arduino ?
oppure ci sono soft per determinare il guasto?
Ma come è possibile? hai lo zener all'ingresso dell'adc?
--------------- Un risultato se non è ripetibile non esiste (by qqcreafis).
| | | | qqcreafis
| Inviato il: 28/01/2018 18:46:55
|

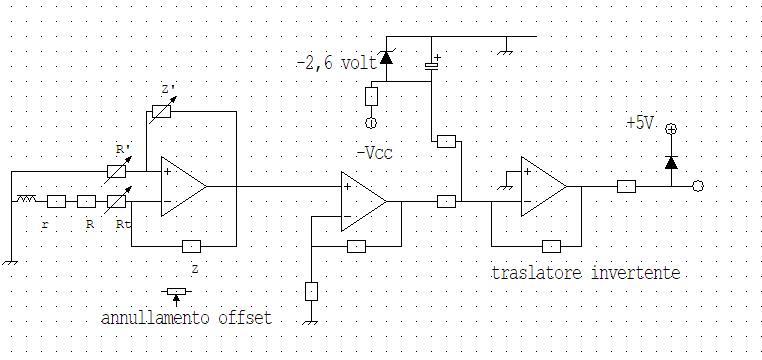

no ci ho messo un diodo a 5 volt polarizzato inversamente forse ce ne dovevo mettere uno a massa sempre inversamente polarizzato
potrebbe causare problemi se va a -8 volt? la r è da 2,2KOhm
(N.B. lo stadio intermedio non c'è ancora, nel video manca il chip)
Modificato da qqcreafis - 28/01/2018, 18:51:27
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | inventoreinerba
| Inviato il: 28/01/2018 19:03:21
|
non si potrebbe usare un arduino con l'integrato sullo zoccolo?
così se brucia si cambia solo l'integrato. | | | | qqcreafis
| Inviato il: 28/01/2018 19:51:40
|
è sullo zoccolo appena posso lo scanbio da un'altro e vede se funziona, ma il dubbio forte è sulla seriale
temo che siano dei giri di massa
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | qqcreafis
| Inviato il: 28/01/2018 20:18:51
|

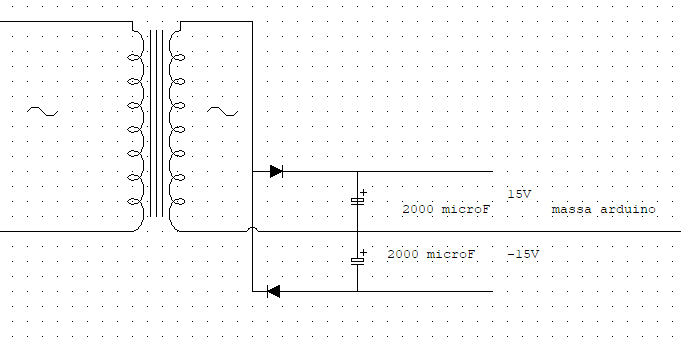

alllora... l'alimentazione è fornita da un trasformatore da 230V a 12v
la massa terra dell'impianto elettrico è attaccata ai lamierini e dal trasformatore partono due fili
uno sarà la muova massa due diodi fanno i +- 15 volt circa .. poi sulla scheda ci sono 7808 e 7908 e un 7805
il circuito è dubbio (25 Hz) ma... funziona
Modificato da qqcreafis - 28/01/2018, 23:10:41
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | qqcreafis
| Inviato il: 28/01/2018 21:28:50
|
è questo la massa elettrica diventa la stessa terra del pc quando si collega l'usb
ipotesi ammettiamo che ci sia una leggera dispersione tra primario e secondario
Immagine Allegata: ali.png
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | inventoreinerba
| Inviato il: 28/01/2018 22:10:46
|
la massa attaccata ai lamierini del trasformatore non mi piace.
siccome è già attaccata al secondario diminuisce l'isolamento del trasformatore. | | | | qqcreafis
| Inviato il: 28/01/2018 23:04:20
|
CITAZIONE
la massa è la terra che è attaccata ai lamierini(ho corretto sopra)
ci sono 1,3 volt in ca tra la terra e la massa....
Modificato da qqcreafis - 28/01/2018, 23:11:10
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | qqcreafis
| Inviato il: 28/01/2018 23:14:33
|
potrebbe essere giusto connettere la terra con la massa
è una cosa che succede in ogni caso quando si connette l usb al computer
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | dani9191
| Inviato il: 29/01/2018 08:42:20
|
CITAZIONE
potrebbe essere giusto connettere la terra con la massa
io e se non mi sbaglio anche Calcola,la nostra esp wifi l abbiamo connesso la terra insieme alla massa,perche senza questa connessione anche la schermatura non era efficace,cioè nonstante la schermatura fosse connessa solo a terra,il segnale wifi riusciva a passare tranquillamente nella scatola...
--------------- Non è impossibile se è fattibile!
| | | | qqcreafis
| Inviato il: 29/01/2018 15:11:03
|
connesso stabilmente la terra della rete sia ai lamierini che alla massa
Il "nuovo" arduino è un pochino bottato (funziona solo se si carica il programma tutte le volte) ma funziona, peccato per i due cadaveri ho provato a sostituire il mega ma niente da fare, non trasmettono.
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| |
| | |
|
