| Inviato il: 6/12/2013,01:08
|
racconta racconta...
nooooo....slaves6....
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
| | | | jumpy75
| Inviato il: 03/01/2014 22:00:37
|
Buona sera a tutti, come mai non si vedono piu' le immagini?
Sono proprio curioso di vederle!!!!
PS: utilizzando un accellerometro e' possibile rilevare un terremoto? Magari e' meno ingombrante e poi si possono loggare i dati direttamente su file....
A presto
J.
---------------
| | | | qqcreafis
| Inviato il: 03/01/2014 22:30:40
|
CITAZIONE
PS: utilizzando un accellerometro e' possibile rilevare un terremoto?
con gli attuali no, non ancora
con i futuri forse si
Il problema è il valore della massa interna al chip utilizzata come sensore, è troppo piccola e penalizza le basse frequenze appunto quelle sismiche.
Sono comunque componenti micromeccanici ammirevoli hanno ponti capacitivi per misurare gli spostamenti della massa sensore ed hanno una retroazione per ingrandire eneormente la dinamica
ma nessuno vieta che se ne possano utilizzare molti in modo da mediare i risultati, forse ci si arriva vicino, si tratta di provare
Modificato da qqcreafis - 03/01/2014, 22:35:16
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | PinoTux
| Inviato il: 04/01/2014 00:06:38
|

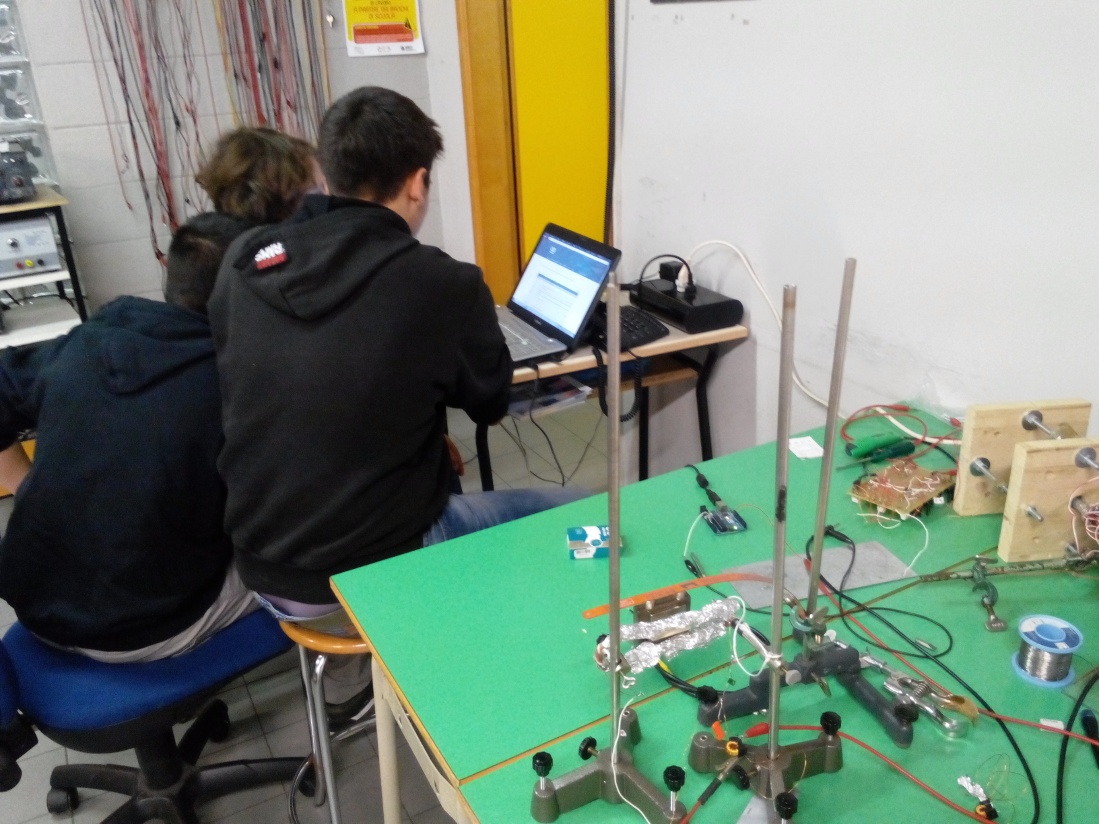

L'immagine dei ragazzi al lavoro l'ho recuperata.
Colgo l'occasione per invitare qqcreatis, sempre nel caso le avesse ancora in archivio, di renderle disponibili, magari sequenzialmente in un post che poi ci pensiamo noi ad inserirle al posto giusto.
Saluti
Pino
Modificato da PinoTux - 04/01/2014, 00:43:21
--------------- "Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.al...
| | | | jumpy75
| Inviato il: 04/01/2014 20:38:14
|
Grazie della spiegazione qq!
A presto
J.
---------------
| | | | jackie2_it
| Inviato il: 05/01/2014 21:16:58
|
Ciao a tutti molto interessante questo post.
Dite che è possibile (in mancanza di tempo) aquistare il solo sensore di nuova elettronica con il suo mobile ed interfacciarlo con il pc ad esempio con un pptea o arduino? (visto che la parte di interfacciamento costa molto)
--------------- 2 pannelli solari da 50 watt con regolatore steca p1010
Ecco i miei pannelli solari [URL=...
| | | | qqcreafis
| Inviato il: 07/01/2014 15:10:19
|
è un progetto didattico e quindi anche coinvogere gente con il cad arduino ecc ecc fa il suo brodo (speriamo commestibile;faccina che ride apertamente)
comunque grazie per il post .
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | jackie2_it
| Inviato il: 07/01/2014 19:43:45
|
L'unico problema nel caso del sensore di nuova elettronica e che essendo andata in fallimento (ci sono rimasto male) non sia più reperibile
--------------- 2 pannelli solari da 50 watt con regolatore steca p1010
Ecco i miei pannelli solari [URL=...
| | | | qqcreafis
| Inviato il: 17/01/2014 17:14:05
|
comunque si muovono le acque, trovato giovane che farà la tesina sul trasferimento dati
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | qqcreafis
| Inviato il: 20/01/2014 19:43:26
|
finalmente funziona l'amplificatore ma raccoglie anche molto ronzio, bisogna preparare le due bobine da mettere in controfase per il ronzio ed in fase per il segnale utile
Il rumore è molto basso ed amplifica circa mille.
l'impedenza d'ingresso è 3ohm pari alla resistenza interna della bobina (ho fatto bene?)
Comunque la versione definitiva avrà un amplificatore differenziale per strumenti e le due bobine
Modificato da qqcreafis - 20/01/2014, 19:47:53
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | NonSoloBolleDiA...
| Inviato il: 20/01/2014 20:21:33
|
Se la domanda è lecita, non ho capito i dati del sensore come fai a vederli?Display? Cioè al momento è tutto su arduino oppure li invii già alla seriale del pc e li vedi/memorizzi/graficizzi :)? Vuoi inserire un filtro a livello SW? Se si sul micro o sul pc? Insomma...sono curioso di capire quale decisione avete preso...
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
| | | | qqcreafis
| Inviato il: 20/01/2014 21:11:18
|
al momento non c'è ancora nulla di montato in modo stabile quindi vedo i valori attraverso l'oscilloscopio
comunque il piano di battaglia è il seguente
prova con sensore "provvisorio" amplificato da operazionale, arduino, pc per rete.
mano a mano che si dimostra che le cose possono funzionare si sostituisce il pezzo "scadente" ad es. devo costruire una bobina simile a quella definitiva per vedere se il ripple che capto è magnetico (come temo)o una semplice mancanza di schermatura elettrica.
poi quando i meccanici mi faranno i pezzi (volgari blocchetti di ferro con fori) si potra assemblare il sensore definitvo con l'amplificatore "vero" e se tutto il resto sarà pronto il lavoro sarà quasi terminato.
--------------- ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere ...
| | | | NonSoloBolleDiA...
| Inviato il: 20/01/2014 21:24:05
|
Il piano è perfetto...la sai lunga...
Non mi sono chiare un paio di cose...posso chiedere?
Cmq sai già i tempi di cattura dei dati? Che base tempi usi sull'oscilloscopio?
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
| | | | qqcreafis
| Inviato il: 20/01/2014 21:54:25
|
CITAZIONE
Non mi sono chiare un paio di cose...posso chiedere?
non ci sono segreti industriali da difendere puoi chiedere tutto.
CITAZIONE
Cmq sai già i tempi di cattura dei dati?
questa è la questione principale.
Più si campiona e meglio è, tuttavia si riempe l'hd tropppo rapidamente penso che l'ottimale sia rappresentare il 50Hz con 20 acquisizioni per poterlo poi eventualmente abbattere con filtri digitali. Le frequenze inferiori utili sarebbero quindi meglio rappresentate.
Comunque sono 1000 acquisizioni al secondo che sono già tante.
sull'oscilloscopio uso varie basi tempo da quando si vede il puntino passare fino a quando è quasi continuo o continuo , ad es un f che aveva massimaa ampiezza nel ripple doveva esssere 100hz e faceva 2 o 4 tacche.
Le frequenze sono molto basse, la massima che ho rilevato in quanto l'amplificatore oscillava + o - amemoria 4 divisioni da 10 microsecondi?
più che altro ho fatto bene con l'impedenza d'ingresso, o si poteva far di meglio?
comunque domani se tutto va bene si fa un'acquisizione dati con l'amplificatore

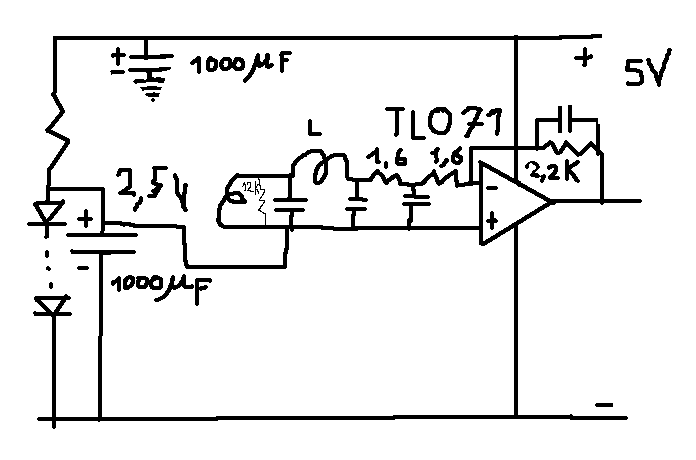

i valori sono approssimativi (quelli che ricordo +-) i condensatori "di segnale" non li ho mai controllati, l'amplificatore serve anche per traslare il segnale a circa metà (nelle prime prove ho usato una pila (!))
Modificato da qqcreafis - 20/01/2014, 22:42:51
