| Inviato il: 30/12/2014 18:32:51
|
purtroppo sono ancora meno, in questa riga viene conteggiato 1,73 che era gia` calcolato nei 15,2V
CITAZIONE
Potenza_Generata_Totale=V_Rms_Stella_Fase_Fase*Corrente_Max_Fase*1.73 = 15.2*0.785*1.73 = 20.6 Watt
alla fine sono 11,932 W
Purtroppo quando si utilizzano magneti di dimensioni piccole questo e` un grosso limite che penalizza tutta la realizzazione.
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
bennygoll
| Inviato il: 30/12/2014 18:57:10
|

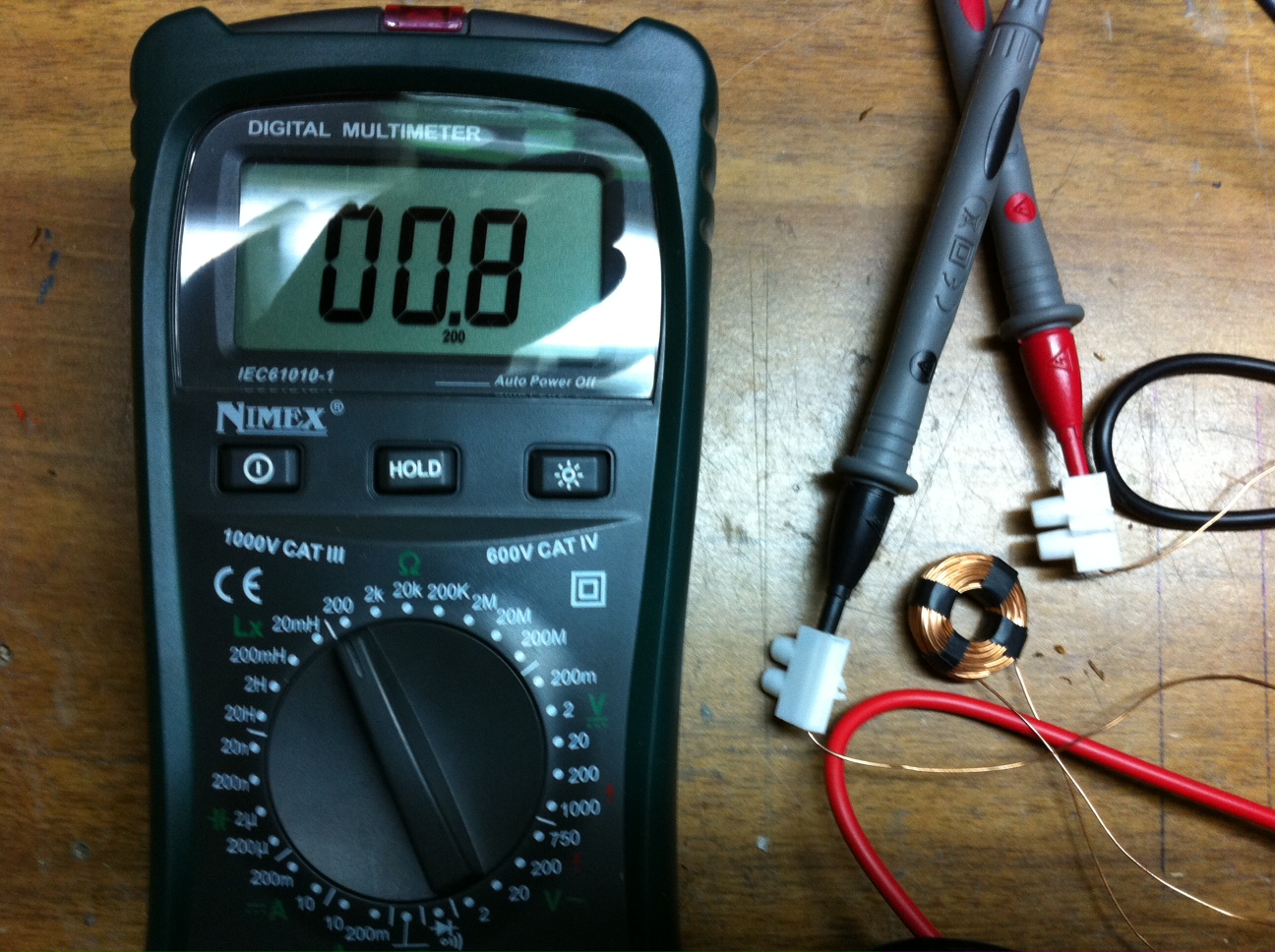

questa e la foto del tester mentre prende la misura delle resistenza della bobina, io faccio poi diviso 200 perche la scala sta su 200 forse non devo dividere?
ma se alla fine è come dici tu righetz 11,932 watt sono effettivamente pochini credo che rinuncerò al progetto.
Immagine Allegata: foto.JPG
Modificato da bennygoll - 30/12/2014, 19:01:34
---------------
Benny
|
| | |
righetz
| Inviato il: 30/12/2014 19:03:43
|
no, non devi dividere il dato rilevato e` corretto.
0,8 Ohm per bobina  una enormita`
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
bennygoll
| Inviato il: 31/12/2014 16:05:42
|
CITAZIONE (righetz, 30/12/2014 19:03:43 )
no, non devi dividere il dato rilevato e` corretto.
0,8 Ohm per bobina una enormita`
ho diminuito il traferro a 7mm ed ho fatto un'altra bobina con spessore 5mm la resistenza è di 0,65 e i volt che genera sono 1,1volt che dici così va meglio?
ho provato con del filo più grosso da 1mm ma le tensioni in uscita sono basse, volevo provare con del filo 0,6 o 0,7 ma purtroppo mi manca.
Modificato da bennygoll - 31/12/2014, 16:16:21
---------------
Benny
|
| | |
righetz
| Inviato il: 31/12/2014 17:42:46
|
un leggero miglioramento del 20%.
sono sicuro che possiamo fare meglio.
La prova fatta con filo da 1mm quanto ti dava in volt a pari condizioni?
e quanto era la resistenza del filo? giusto per mettere i dati in un foglio excel e controntare i risultati.
Modificato da righetz - 31/12/2014, 17:48:31
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
qqcreafis
| Inviato il: 31/12/2014 20:26:22
|
CITAZIONE
"ho diminuito il traferro a 7mm ed ho fatto un'altra bobina con spessore 5mm la resistenza è di 0,65 e i volt che genera sono 1,1volt che dici così va meglio?"
lo spessore del filo non conta nulla nel calcolo dell'energia, conta solo per il numero delle spire e quindi per la fem ovvero per la tensione alla quale viene generata l'energia. Per l'energia conta la resistività e come è fatta la bobina (il volume occupato dal rame)e il campo e reattanze varie.
il tipico errore è fare le bobine piatte
Modificato da qqcreafis - 31/12/2014, 21:42:58
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 31/12/2014 21:52:50
|

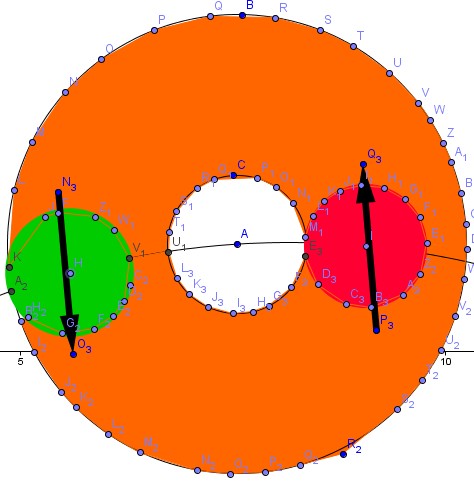

se hai fatto la bobina alta 5mm la devi fare a sezione quadrata
la bobina di sopra è senza senso in quanto c'è poco rame che lavora il resto fa r interna ed induttanza
sta producendo corrente elettrica solo la parte di rame dove passano i magneti ,il resto fa nulla, anzi fa R.
molta gente ingolosita dalll'aumento di fem mette più spire che può ma si commette l'errore di aumentare in modo esagerato la r interna
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 01/01/2015 00:41:09
|

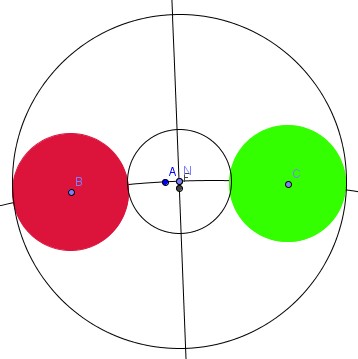

altra bobina molto più magra che da ancora la max femm possibile ma per un istante
comunque l'ingombro è compatibile solo con monofase e poi comunque appena varia l'angolo compaiono parti di rame che non lavorano.
Immagine Allegata: femmax.jpg
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 01/01/2015 00:46:37
|

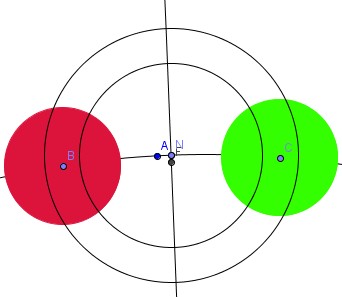

bobina estremamente più magra è ottimizato il volume del rame che lavora che ricordo è quella sopra i poli rosso e verde
quindi il raporto fem/R è massimizzato
Immagine Allegata: bobinaottima.jpg
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 01/01/2015 01:12:28
|
come si risolve la situazione....

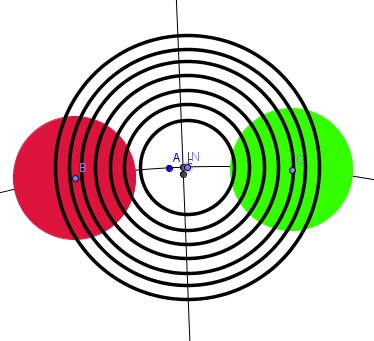

semplice ti procuri vari tondi di legno da 7,9,11,13,15,17,19,21,22, 24, 27, 29,31 mm almeno fino al passo dei magneti ma è meglio superarlo di un poco
ci fai a tutti un solo strato di spire e fai un grafico diametro-fem
una volta individuato il diametro che da la miglior fem hai poco margine 2mm verso il centro e 3 verso l'esterno o viceversa in questo modo hai trovato la zona migliore
io non vedo altra strada sensata
auguri buon 2015
Immagine Allegata: misure.jpg
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
righetz
| Inviato il: 01/01/2015 16:49:17
|
buon 2015 a tutti,
CITAZIONE
se hai fatto la bobina alta 5mm la devi fare a sezione quadrata
la regola che intendi per esempio:
S=5mm L=5mm+F=10mm+L=5mm totale D=20mm d=10mm
secondo esempio:
S=7mm L=7mm+F=10mm+L=7mm totale D=24mm d=10mm
dove:
S=altezza bobina
D=diametro esterno
d=diametro interno
F=foro centrale
L=spessore dei fianchi della bobina
seguendo queste indicazioni la sezione del rame attivo sara` quadrata.
CITAZIONE
semplice ti procuri vari tondi di legno da 7,9,11,13,15,17,19,21,22, 24, 27, 29,31 mm almeno fino al passo dei magneti ma è meglio superarlo di un poco
Attendiamo Benny con i risultati delle prove.
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
bennygoll
| Inviato il: 01/01/2015 18:35:50
|
CITAZIONE (righetz, 01/01/2015 16:49:17 )
buon 2015 a tutti,
CITAZIONEse hai fatto la bobina alta 5mm la devi fare a sezione quadrata
la regola che intendi per esempio:
S=5mm L=5mm+F=10mm+L=5mm totale D=20mm d=10mm
Grazie della spiegazione ma quindi devo realizzare bobine quadrate cominciando da 7
secondo esempio:
S=7mm L=7mm+F=10mm+L=7mm totale D=24mm d=10mm
dove:
S=altezza bobina
D=diametro esterno
d=diametro interno
F=foro centrale
L=spessore dei fianchi della bobina
seguendo queste indicazioni la sezione del rame attivo sara` quadrata.
CITAZIONEsemplice ti procuri vari tondi di legno da 7,9,11,13,15,17,19,21,22, 24, 27, 29,31 mm almeno fino al passo dei magneti ma è meglio superarlo di un poco
Attendiamo Benny con i risultati delle prove.
Grazie della spiegazione sulle bobine quadrate, però sono perplesso sulla costruzione dei tondi di legno di misure a cominciando da 7,9,11,13,15 fino a 16mm (è il passo attuale dei miei magneti)
se devono essere quadrati avranno altezze S diverse per ogni bobine? quindi devo modificare ogni volta la distanza tra i rotori per fare la prova giusto?
---------------
Benny
|
| | |
bennygoll
| Inviato il: 01/01/2015 18:42:34
|
CITAZIONE (qqcreafis, 01/01/2015 18:35:50 )
come si risolve la situazione....
semplice ti procuri vari tondi di legno da 7,9,11,13,15,17,19,21,22, 24, 27, 29,31 mm almeno fino al passo dei magneti ma è meglio superarlo di un poco
ci fai a tutti un solo strato di spire e fai un grafico diametro-fem
una volta individuato il diametro che da la miglior fem hai poco margine 2mm verso il centro e 3 verso l'esterno o viceversa in questo modo hai trovato la zona migliore
io non vedo altra strada sensata
auguri buon 2015
Quindi non quadrate le bobine?
Uso x esempio 110 spire (x tutte le bobine) filo da 0,5mm e faccio bobine con diametro da 7,9,11,13,15,17mm (16mm è il mio passo)
ma lo spessore S devo utilizzare sempre lo stesso magari 5mm?
Modificato da bennygoll - 01/01/2015, 18:46:00
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 01/01/2015 19:21:41
|
quello che voglio dire è che devi trovare la zona (raggio della bobina)che da la max fem e per fare questo basta un solo strato di spire ad es se metti filo da 0,5mm ci staranno 9-10 spire sul supporto di legno rotondo dello spessore di 5mm e di diametro variabile
trovato il diametro che da la max fem la bobina va costruita intorno a quel diametro
operativamente si tratta di fare dei dischetti di legno tuti dello stesso spessore (5mm) e di diametro variabile
comunque la fem massima deve essere vicino al passo e quindi va superato anche se di poco
Modificato da qqcreafis - 01/01/2015, 19:26:50
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
bennygoll
| Inviato il: 04/01/2015 09:32:10
|

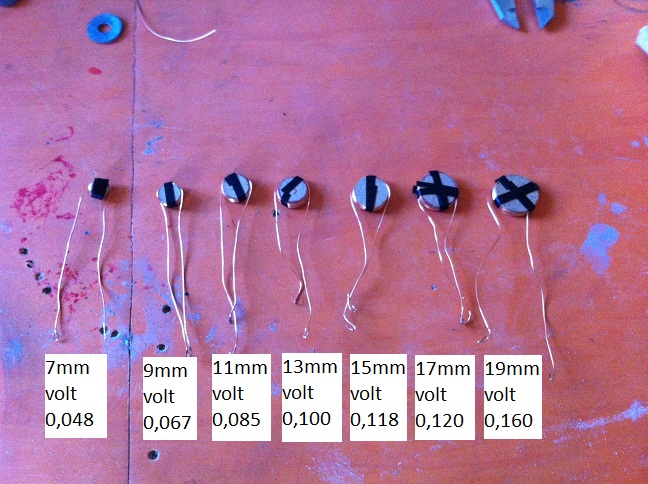

questo è il lavoro che sono riuscito a fare, da premettere che le resistenze non sono riuscito a calcolarle con il mio tester che oscillava di valore per tutte intorno ai 0,35 ohm
le tensioni in uscita per tutte le bobine sono quelle indicate in figura.
Immagine Allegata: foto.JPG
---------------
Benny
|
|
| | |
|
