Motore a Vapore : VaporAgo
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9943

Stato:



Inviato il: 17/08/2015 23:06:35

X Agolui

tutto il vapore viene ricondensato ?

è sufficiente il radiatore che si vede o cè dell'altro?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 17/08/2015 23:10:22

Un saluto a tutti.

Vorrei farmi capire. Nella discussione del MVE credo di aver contribuito tantissimo con lavoro e sperimentazione, molto poco o quasi niente con la discussione.
Ho aperto questa discussine per ripartire di nuovo, posso capire i vari umori (chi non li à alzi la mano )Vorre che fosse veramente punto e a capo. Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 17/08/2015 23:30:38

@ Ago.....lo sarà, noi intanto siamo tutt'orecchi, e pronti a sentirti.



---------------
Correttezza, lealtà e sempre a testa alta.



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 17/08/2015 23:32:08

Un saluto a tutti

Per qqcreafis

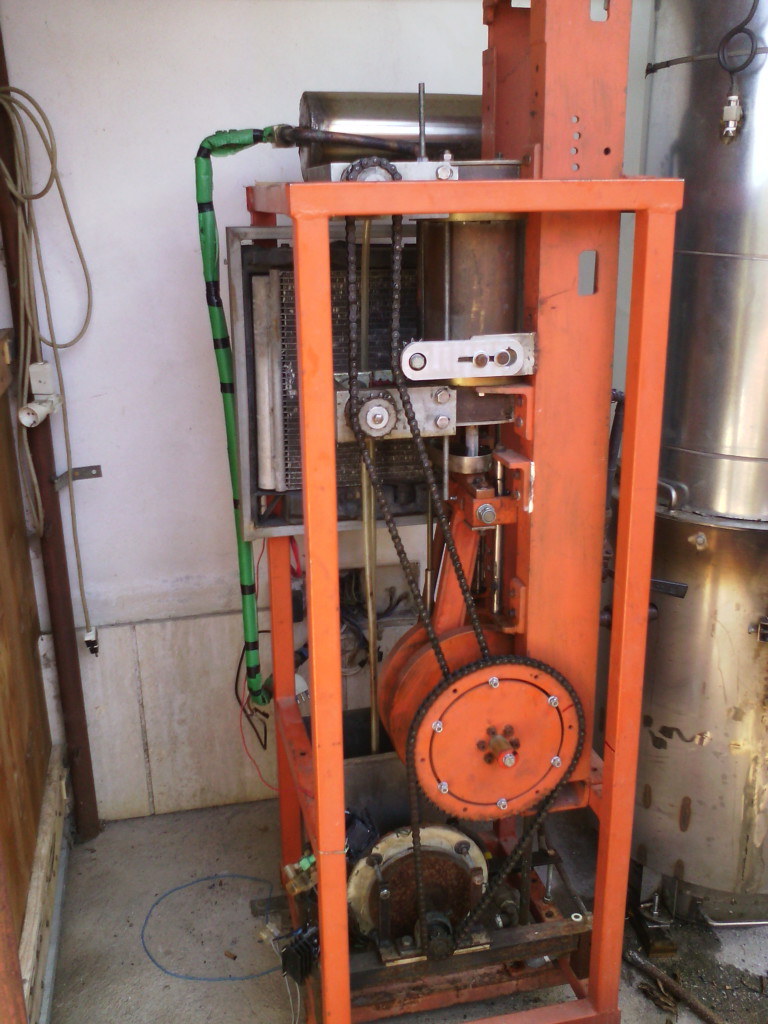

Il radiatore per dire il vero era scollegato, in alto sulla struttura c'è un condensatore di inox il quale scambiava con l'impianto termo di casa. Siccome era un test tanto per aprire la discussione niente era tirato a dovere, tanto è vero che prelevando la condensa di prova il contenitore ricavato da una bottiglia di bibita tanto la temperatura era alta che la bottiglia si è ristretta, una volta raggiunto la temperatura dei termosifoni non è sufficente. Agolui



Immagine Allegata: IMG_20150812_105306.jpg

ForumEA/F/IMG_20150812_105306.jpg



Modificato da agolui - 17/08/2015, 23:46:01


---------------
Tra il dire e il fare c'è di mezzo il l'oceano



Yuz di Scienza Laterale

Avatar
milliWatt


Gruppo:Utente
Messaggi:23

Stato:



Inviato il: 18/08/2015 08:28:53

@Agolui
Nell’ultimo video si nota che la movimentazione delle valvole è ottenuta con un albero a camme in bagno d’olio. Un sistema che a parte la difficoltà realizzativa è molto efficace e tutto sommato duraturo.
Se non ti crea problemi fornire ulteriori dettagli, come sono fatte le valvole vere e proprie? Sono a scorrimento come in un classico cassetto piano o sono a cassetto cilindrico? Oppure sono ad appoggio come nel tipo a fungo?



amenetti1
Watt


Gruppo:Utente
Messaggi:86

Stato:



Inviato il: 18/08/2015 12:46:24

@Agolui
Se vuoi determinare la superfice di scambio per un condensatore "acqua/vapore" tieni semplicemente conto che servono da 0,016 a 0,025 m^2 per kg di vapore da condensare.
Questa e' la superfice nel caso si utilizzi acqua a T ambiente.
Nel tuo caso l'acqua di ritorno dell'impianto di riscaldamento di casa sara' sicuramente ad una T più alta quindi serve un po piu' di superfice .
Mi azzarderei a dire che con un 20% in piu' condensi tutto alla grande.
Nel condensatore che feci per testare il "colibri'" di yuz mi pare che la superfice di scambio era poco piu' di 0,025 per kg di vapore, e ti assicuro che il condensato usciva completamente freddo.



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 18/08/2015 21:02:58

Un saluto atutti

X Yuz

Le valvole sono a fungo tipo quelle delle maacchine

X Emenetti

Lo scambiatore è fatto con due sepentine di rame messe in serie, recuperate da vecchie caldaie e iglobate in un contenitore inox. Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



Yuz di Scienza Laterale

Avatar
milliWatt


Gruppo:Utente
Messaggi:23

Stato:



Inviato il: 19/08/2015 08:18:15

CITAZIONE (amenetti1, 18/08/2015 21:02:58 ) Discussione.php?212966&5#MSG66


Nel condensatore che feci per testare il "colibri'" di yuz mi pare che la superfice di scambio era poco piu' di 0,025 per kg di vapore, e ti assicuro che il condensato usciva completamente freddo.


A dire il vero il Colibrì non era mio. Mia era solo l’idea di principio del motore Colibrì, ma la realizzazione è stata fatta interamente da Mac-Giver, un vecchio frequentatore del forum che molti conoscono già e che hanno apprezzato in un passato non troppo lontano.
In quell’occasione ha dimostrato, come sempre del resto, di essere un meccanico eccezionale, oserei definirlo un mago della meccanica dotato di superpoteri.
Non smetterò mai di ringraziarlo per aver saputo dare vita a un’idea che altrimenti sarebbe rimasta in un cassetto.

Yuz di Scienza Laterale



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 19/08/2015 08:55:22

CITAZIONE (Yuz di Scienza Laterale, 19/08/2015 08:18:15 ) Discussione.php?212966&5#MSG68


...da Mac-Giver, un vecchio frequentatore del forum che molti conoscono già e che hanno apprezzato in un passato non troppo lontano.

L'ho sentito per altre questioni qualche settimana fa...non sapevo si fosse dedicato anche a questa cosa.

Parli di questo motore? LINK
Bene bravi!
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



Yuz di Scienza Laterale

Avatar
milliWatt


Gruppo:Utente
Messaggi:23

Stato:



Inviato il: 19/08/2015 10:21:42

CITAZIONE (NonSoloBolleDiAcqua, 19/08/2015 08:55:22 ) Discussione.php?212966&5#MSG69


Parli di questo motore? LINK


In realtà il link rimanda alla presentazione della versione free piston.
Mac-Giver è riuscito invece a realizzare un prototipo di Colibrì biellato adattando il motore a scoppio a due tempi di un decespugliatore.



Yuz di Scienza Laterale

Avatar
milliWatt


Gruppo:Utente
Messaggi:23

Stato:



Inviato il: 19/08/2015 19:00:13

CITAZIONE (agolui, 19/08/2015 10:21:42 ) Discussione.php?212966&5#MSG67

X Yuz

Le valvole sono a fungo tipo quelle delle maacchine


Grazie per il chiarimento sulle valvole.
Le scelta del tipo a fungo non è male perché anche con i movimenti limitati tipici dell’albero a camme permette basse perdite fluidodinamiche e quindi grandi portate.
Mi piacerebbe vederle per capire quanto grandi sono. Avresti per caso delle foto che le mostrano da condividere?



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 20/08/2015 21:30:31

Un saluto a tutti.

X Bolle se puoi per domani sei invitato.
Se vieni potremmo fare dei tes un pò più mirati e più precisi.
Se hai qualche amico che vuol venire portalo.
In privato ti dò il mio indirizzo.

Un saluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 20/08/2015 21:32:42

Auguri per i test, ma poi li posti spero.



---------------
Correttezza, lealtà e sempre a testa alta.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 20/08/2015 21:58:44

Evvai, domani ci vediamo!!!!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 20/08/2015 23:03:06

CITAZIONE (Roero, 20/08/2015 21:58:44 ) Discussione.php?212966&5#MSG73

Auguri per i test, ma poi li posti spero.


X Roero

Certamente li postiamo, con la presenza di Bolle sarà tutto ufficiale.

Un saluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano
