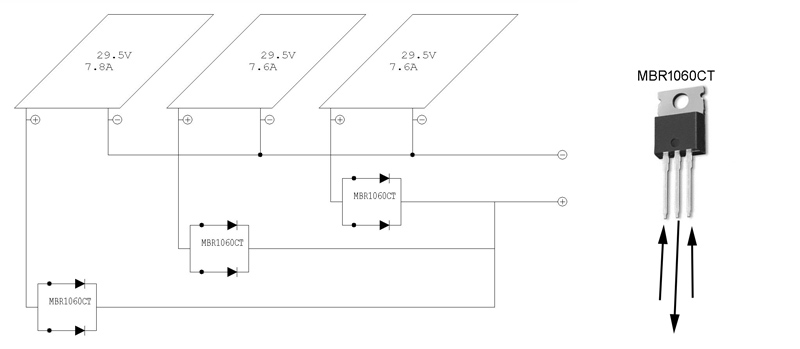

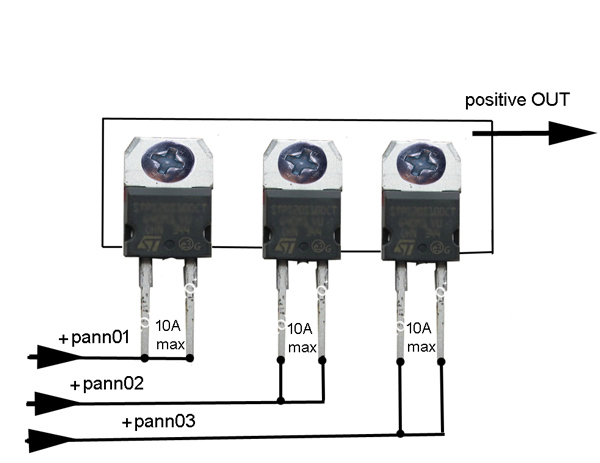

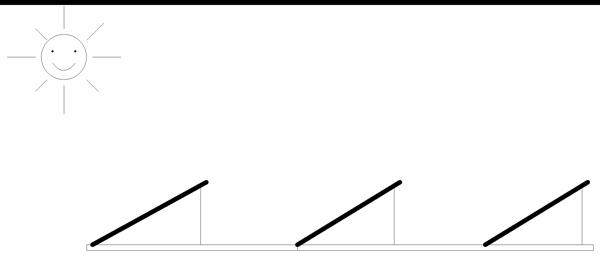

Avendo a disposizione dei diodi Schottky da collegare a 3 pannelli FVT di (anche se di poco) diversa potenza, per evitare ritorni di carico in caso di ombreggiatura di uno o due dei 3 pannelli, essendo questi diodi doppi, se collego i due ingressi in parallelo ottengo qualche beneficio in termini di potenza o creo qualche disfunzione?

I diodi sono dei MBR1060CT, ovvero 10A 60V

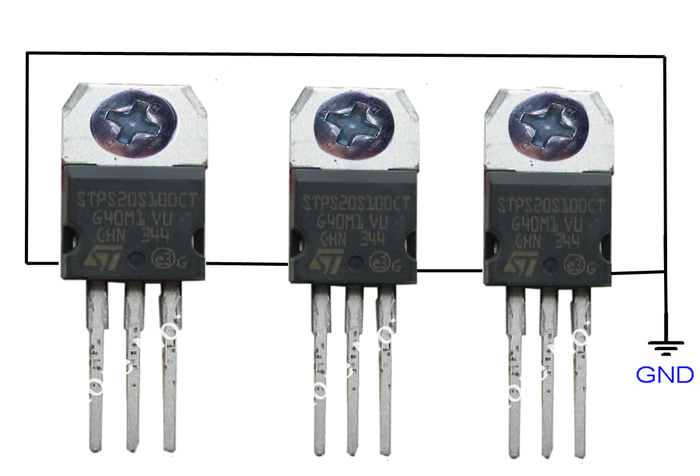

Altra domanda, per dissipare eventuale calore, l'aletta di raffreddamento la posso mettere in comune con tutti e 3 e poi metterla a massa senza interporre lamine di mica o di silicone?

Ciao Gry,

guardando il datasheet possiamo scoprire due cose importanti:

1. Ogni singolo diodo contenuto nel contenitore è da 5 A, poiché sono 2 e ai produttori piace mostrare sempre le caratteristiche migliori, scrivono 10 A;
2. Il catodo comune dei diodi (il terminale centrale, per intenderci) è collegato elettricamente con l'aletta di dissipazione.

Ora tu non hai dichiarato la corrente dei tuoi pannelli, in ogni caso parallelare i diodi come hai disegnato non può altro che migliorare le cose:
- migliore dissipazione termica;
- migliore efficienza (di pochissimo);
- gestione correnti più alte che un solo diodo.

Va considerato, però, che non è detto che le correnti si ripartiscono equamente tra i due diodi dello stesso contenitore, quindi non è detto che se tu hai una corrente totale di 9 A stai sicuro, le correnti potrebbero sbilanciarsi a 5,5 e 3,5, dopo un po' il diodo da 5 A potrebbe bruciarsi e subito dopo l'altro, visto che si vede scorrere al suo interno una corrente di 9 A.
In teoria potresti provare a bilanciare le correnti con una resistenza piccolina (0,05 ohm, 5W) ma avresti delle inutili perdite, io non le metterei, anzi, se i pannelli sono vicini e con una tensione di lavoro non alta, puoi evitare anche i diodi.
Dicci che pannelli hai e decidiamo.

Per quanto riguarda l'amica (ops.. la mica ) puoi non metterla ma devi ricordare che sarà collegata elettricamente al polo positivo dei tre pannelli quindi non deve assolutamente toccare nulla, a meno che non vuoi vedere un bel !

Se hai bisogno di altro sono qui.

Elix

CITAZIONE (BellaEli, 30/01/2016 15:18:40 )

Anche a mio parere il collegamento che hai proposto non fà altro che portare vantaggi. Non metterei nemmeno io le resistenze per bilanciare ma eseguirei proprio il
collegamento che hai disegnato tu.
Se alcuni pannelli vanno in ombra io i diodi lo metterei.

CITAZIONE

CITAZIONE (BellaEli, 30/01/2016 23:30:03 )

Non vedo il problema. Come non è possibile che le correnti si dividono in due esattamente, non è possibile che passi in un solo ramo. Anche se si divide 49 e 51 oppure 48 e 52 alla fin. fine cambia poco per l'utilizzo che fai.

Come giustamente scrive Bellaeli, le resistenze messe in serie ai diodi servono ad equalizzare la corrente che scorre in entrambi; questo vale sempre per i diodi singoli, sopratutto se non sono della stessa linea di produzione.

Per quelli indicati l'esperienza indica che, essendo ricavati dallo stesso chip, è molto difficile che differiscano l'uno dall'altro, quindi non mi porrei questo problema.

Nel caso si volesse utilizzare la resistenza in serie ad ogni diodo, questa si può realizzare con un filo, anche di rame, lungo 10-20 centimetri di sezione adeguata, generalmente 0,75 mm^2.

La stessa tecnica, della resistenza in serie, viene (o veniva) usata negli alimentatori con regolazione lineare utilizzanti dei transistor di potenza collegati in parallelo, e questo sempre per equilibrare le correnti dovute al diverso guadagno in corrente degli stessi, il cosidetto Beta, per intenderci.

ma i tuoi pannelli non hanno già i diodi di by pass nella scatola posteriore dei cablaggi ? in realtà i Diodi di blocco servono a poco , perdi solo efficienza , io li ho in parallelo il regolatore impedisce il ritorno della corrente dalle batterie ai pannelli , e i pannelli resistono a 6 o 7 volte il loro valore nominale di corto .
a meno che un pannello non sia totalmente ombreggiato non hai problemi di ritorni di corrente sugli stessi , io sono 2 anni che sono sul tetto e vanno benissimo senza diodi....

Se i pannelli sono tutti esposti allo stesso modo e nessuno va in ombra singolarmente, i diodi sono inutili. Altrimenti occorre metterli.
I diodi di blocco presenti dentro il pannello proteggono dalle correnti inverse che si generano tra il parallelo delle celle e non dal parallelo dei pannelli.

Non è la prima volta che metto questo LINK i diodi interni servono a questo e giustamente un pannello da 8/9A resiste a correnti inverse di 15/20A

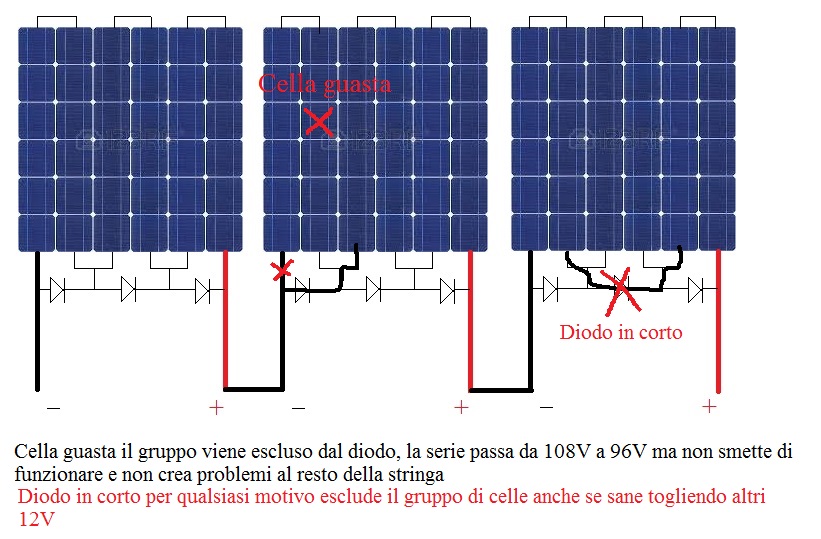

Immagine Allegata: Sringa-2.jpg


In effetti ho fatto delle prove prima di montarli , le tensioni dei pannelli meno soleggiati sono comunque alte come quelle dei soleggiati che sono sotto carico e non cè flusso di elettroni verso quelli meno soleggiati , diverso è se i pannelli non sono in ombra bensi coperti pesantemente allora si può verificare questo problema .
Ho una serie di pannelli che sono disposti su l'altra falda e quando degli altri pannelli li coprono per metà mettendoli in ombra per metà , le tensioni sono equivalenti ugualmente e non hanno problemi li ho provati , si vede anche dal video che ho postato del mio impianto , quando i pannelli mobili si alzano mandano in ombra per metà dei pannelli amorfi messi sulla falda opposta ma non hanno problemi , perchè la tensione rimane alta , se li coprisse interamente sarebbe stato un problema ehehehe

Salve ragazzi mi unisco a questa discussione per una curiosità. Non ho mai capito perché mettete i diodi schottky se ogni pannello ha comunque i diodi a bordo. Qualcuno mi illumina? Grazie

Ciao Magnetepazzo, ti accontento subito:

Immagina di avere due pannelli, il pannello A e il pannello B, a 36 celle che caricano, tramite regolatore PWM, una batteria a 12 Volt.

Ogni pannello tira fuori 18 Volt, 9 Amper, in totale 18 Volt, 18 Amper.

Ad un certo punto tira una folata di vento che fa volare il piumone, che tua moglie aveva poggiato sulle corde dei panni, senza mollette perchè sembrava pesante, proprio sul pannello B, oscurandolo del tutto.

Istantaneamente il pannello B smetterà di produrre energia e il pannello A, che elettricamente è collegato in parallelo al pannello B, si troverà 2 carichi: il regolatore di carica e il pannello B !!!

Proprio così, un pannello al buio si comporta come un carico ed assorbirà dagli altri pannelli l'energia prodotta.

Allora come fare ? Semplice, quando si parallelano i pannelli, tutte le "-" si mettono in comune, ogni singola "+" si collega all'anodo di 1 diodo scotty per pannello e tutti i catodi si mettono in comune per andare verso il regolatore.

In questo modo, se anche un pannello si oscurasse, il diodo impedirebbe che l'energia del pannello A potrebbe finire nel pannello B.

In realtà il diodo si mette non tanto per non consumare energia ma per proteggere i pannelli: ipotizziamo che anzichè avere solo 2 pannelli ne avessi 10, sarebbero 18 Volt, 90 Amper.
Se 1 pannello si oscura riceverebbe 18 Volt, 81 Amper dagli altri pannelli distruggendosi in poco tempo a meno di non prevedere altri sistemi di protezione.

Tutto chiaro ???

Elix

Limpidissimo, io li ho momtati esattamente in questo modo ma nessuno mi aveva spiegato perché montarli. Infatti quando ad un amico installatore gli ho fatto questa domanda (perché anxhe quelli scotty se già il pannello ne ha di suoi) mi fu detto semplicemente per protezione, ma da cosa è per come assolutamente buio. Grazie mille per le delucidazioni
