Infatti la serigrafia dice VDR4

Ho confrontato la mia foto con immagini di schede inserite su questa discussione da altri utenti. sembrano simili ma non credo uguali

Si è così...la serigrafia dice VDR4.
Non trovo su internet uno straccio di schema di questa scheda.
Poteva tornarmi utile per controllare la componentistica

Verifica anche quella resistenza

Sicuro. La porterò da un tecnico elettronico fidato. La farò controllare a lui. Grazie mille

il varistore che è bruciato è da 275 volts.
è piuttosto comune e scrivendo vdr 275 su ebay ne escono molti.

il suo compito è proprio quello di bruciare.
se vi è una extratensione di 275v il varistore lascia passare una corrente enorme (200A) proteggendo gli altri circuiti.

se il varistore ,andando in corto, ha tenuto duro ,come credo, gli altri circuiti sono ancora buoni.

Lo spero proprio, Grazie Inventoreinerba

Geoggm che pasticcio hai combinato...

Andiamo per ordine: come detto da inventore si tratta di un varistore, una sorta di diodo zener che va in corto quando si supera la soglia. Il fatto è che a te è scoppiato!!! Non sappiamo nulla su cosa sia successo al resto del circuito ma, generalmente, i varistori se non ci sono non impediscono alla scheda di funzionare, mi spiego: ipotizziamo che debba proteggere un circuito dalle sovratensioni, come faccio? Metto un fusibile in serie sulla + e un variatore tra il + dopo il fusibile e la -.
Ora finché la tensione resta sotto la soglia del variatore funziona tutto regolarmente, non appena si supera la soglia il variatore va in corto facendo saltare il fusibile.
Vien da se che il varistore non pregiudica il funzionamento del circuito, ovvero, anche se non c'è, il resto del circuito funzionerà lo stesso.
Questo in linea di principio, tuttavia, a memoria, quella parte del PCB è sufficientemente semplice da poter ricavare la parte di schema elettrico dello stadio pilota della pompa.
Se la scheda non funziona e se il vdr è scoppiato, purtroppo, è probabile che ci siano altri danni...
Controlla il TRIAC pilota e controlla eventuali fusibili smd.

Quel componente segnalato da Claudio, che somiglia ad una resistenza, è in realtà una piccola induttanza (mi sembra di leggere L2) abbastanza improbabile che si bruci...

Facci sapere, Elix

CITAZIONE (BellaEli, 07/01/2018 01:17:49 )

Ragazzi la Beko mi ha mandato un panettone!!!

Scherzo ovviamente, ma mi fa piacere vedere che i miei sforzi sono utili anche ad altri...

Mi spiace per l'assenza, se avete bisogno son qui!

@bucciema: anche la mia dopo una settimana andò in allarme antiallagamento, senza smontarla rinfilai il manicotto della pompa di scarico che dopo 3 gg se ne riuscì. Decisi di sfilare la macchina è sistemare per bene il manicotto. Da allora non ho avuto più problemi...

Elix

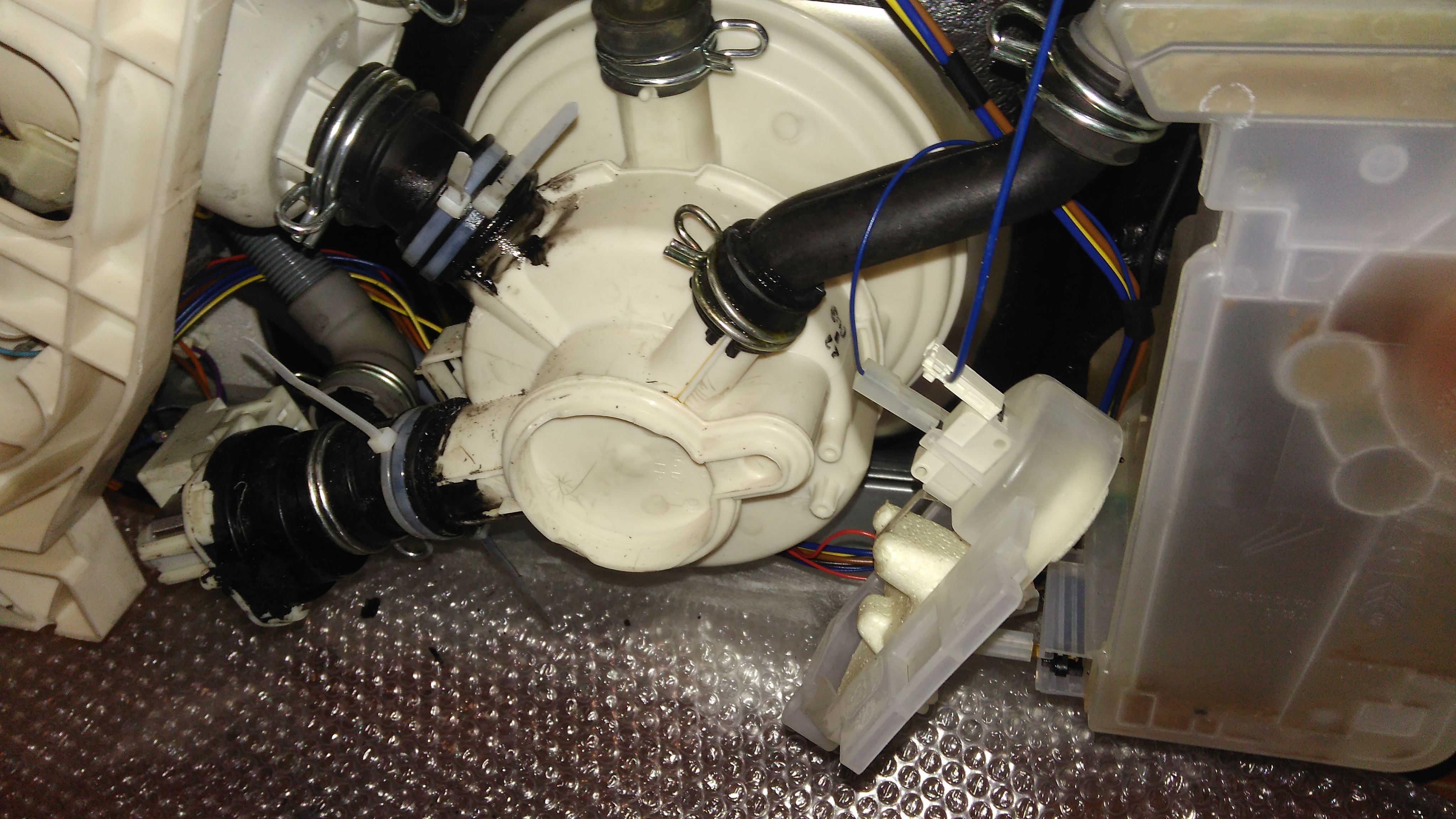

Allego foto....spero di aver risolto.

Immagine Allegata: IMG_20180110_222054.jpg


A me quelle fascette in plastica non mi convincono per niente... Tra 5 anni saranno ancora lì solide e resistenti a fare il loro lavoro sapendo che quel tubo arriva a oltre 60 gradi???

Io avrei optato per delle fascette stringitubo di acciaio...

Sono un nuovo iscritto Buona sera a tutti ..volevo chiedervi un aiuto per una lavastoviglie rex tt803 r3 che mi da sempre errore i10 non mi permette di completare nessun lavaggio ..spero in un aiuto mi dispiacerebbe buttarla

Un anno fa avevo avuto un errore i 20 risolto perché era ostruito il pozzetto ...ora un altra rogna i10 mi viene da piangere

CITAZIONE (BellaEli, 11/01/2018 07:54:27 )

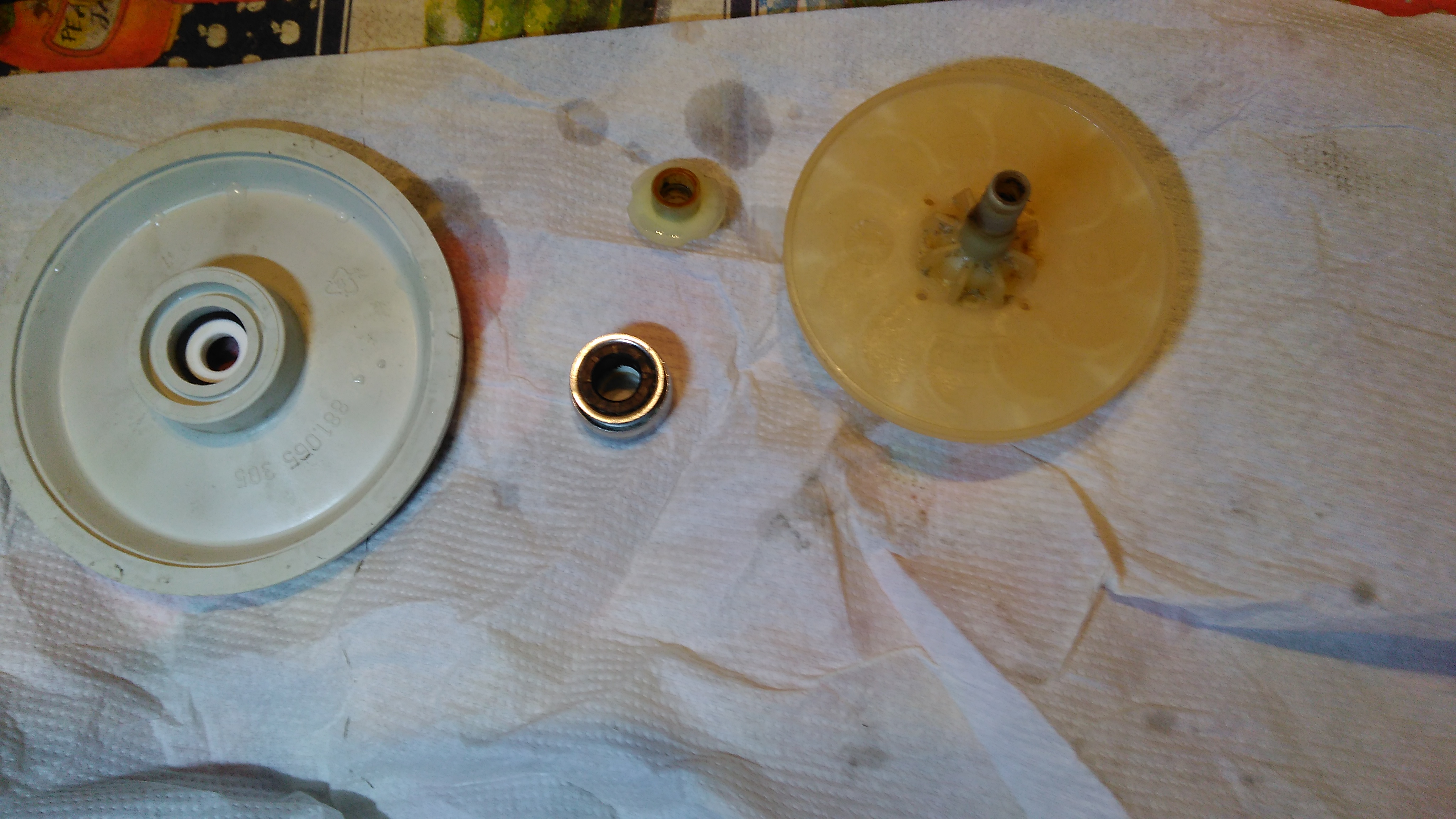

Immagine Allegata: IMG_20180112_171738.jpg


CITAZIONE (mrsauce, 11/10/2017 12:43:21 )
