sono appena tornato dentro, dopo aver fatto un tentativo...

ho operato, con difficoltà, nel cuscinetto opposto a quello della foto.

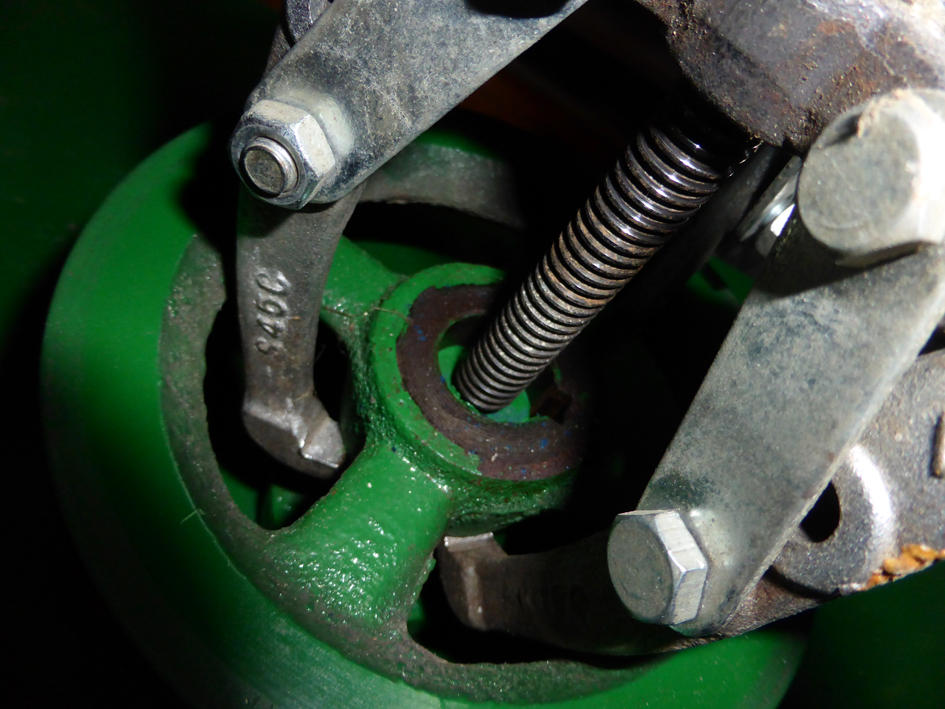

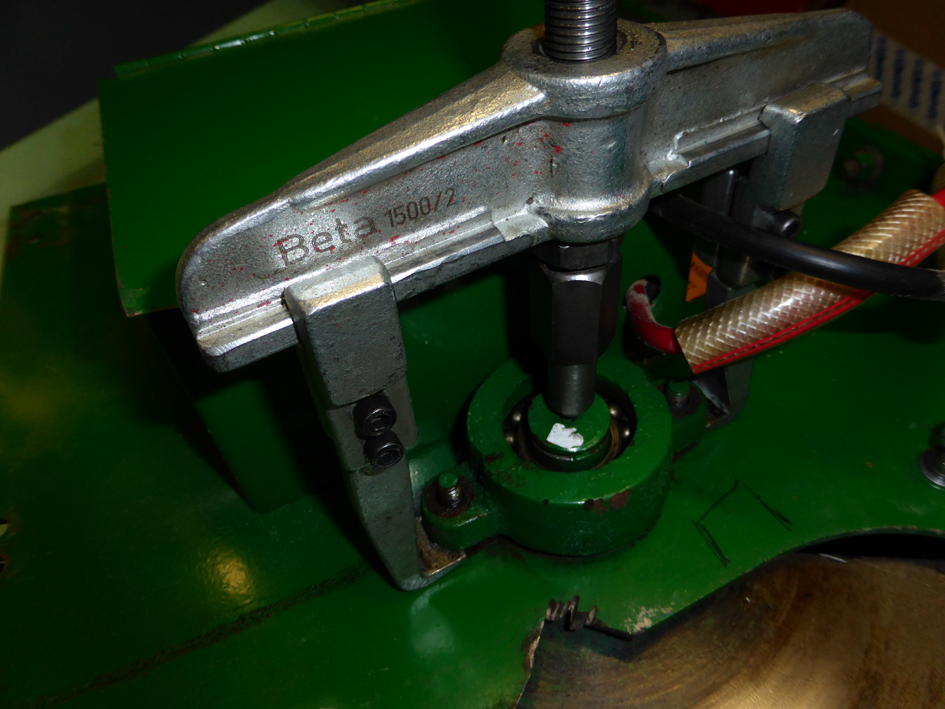

agganciato l'estrattore, mi è venuto via il portacuscinetto.

ovviamente il cuscinetto è rimasto lì, bello duro....

se lo aggancio all'esterno, si sbrega....

Sei anche un po' scarognato, poteva andare meglio, peccato.

CITAZIONE (Biomass, 06/03/2016 20:55:02 )

più che scarognato, sono privo di attrezzi idonei.
ma è questione di ore.

bene eldrago
metto quello con ingrassatore

ok, gastoneg

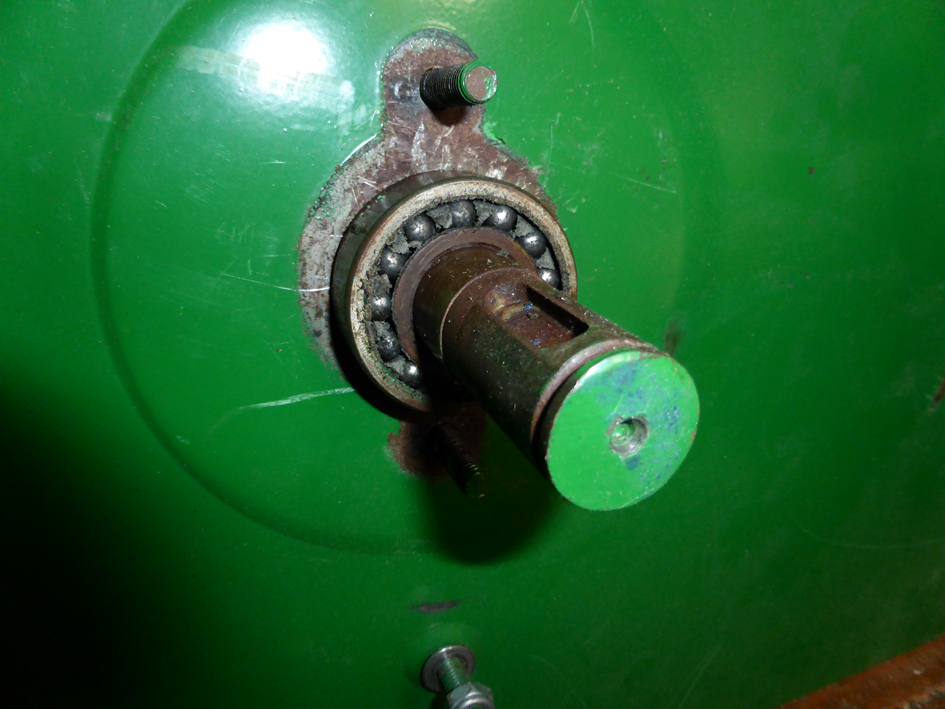

ho visto che la parte esterna del cuscinetto, è flottante

sembra a rulli

che tipo sono?

Se arrivi a leggere il codice scritto sopra il cuscinetto sarebbe bene.
No se la parte esterna è flottante dovrebbe essere a sfere.
Controlla bene sul diametro interno del cuscinetto, di solito a questo tipo di cuscinetto vengono montati due grani per bloccarlo sul perno

io ho dovuto toglierli con forza



ho tagliato con smerigliatore la parte restante del cuscinetto..

ripeto fanno schifo
son pieni di ruggine..

taglialo senza usare martello.. cosi eviti di rovinare asse

Questo 3d è in stand-by da troppo tempo.
La cosa è preoccupante.
Tutto ok Biomass?

Dai, manca il tuo carisma.

ciao raga
mi fa piacere che mi seguite.
Ieri e oggi ero a giornata.
A disposizione avevo poco tempo, durante la pausa pranzo.
Ho fatto una fatica bestia a levare il primo cuscinetto, che poi si è distrutto, lasciandomi
la parte interna inglobata all'asse...
Anche se presente la parte del cuscinetto spaccato, dall'altra si creava lo spazio per togliere il secondo, agevolmente.
Infatti si è tolto intero, senza alcuna fatica.

poi, non volendo usare il cannello, ho preso il flessibile e ho spianato il pezzo di cuscinetto bloccato.
Alle 13:55 avevo finito di smontarlo.

domani mattina ho l'appuntamento in officina ma causa ritardo quote, non riesco a consegnare nulla di utile se non il rotore, ma temo che con il solo rotore non mi facciano nulla per un mera questione di tempo.

sono contento perchè ho il collega che mi farebbe l'albero nuovo..

lo farei fare anche più grosso.
25mm fuori
30mm centro

secondo voi?

stamattina la tesi era ferma con un "allarme crogiolo".

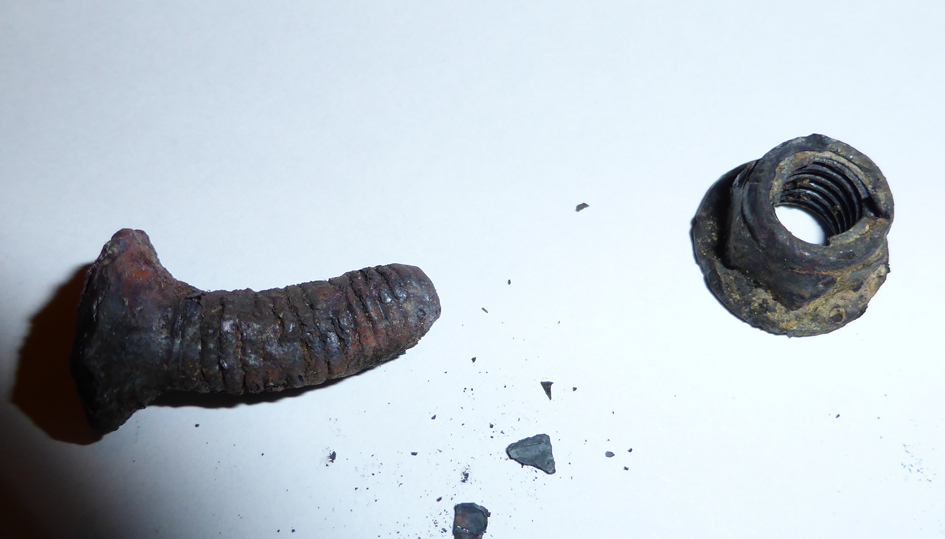

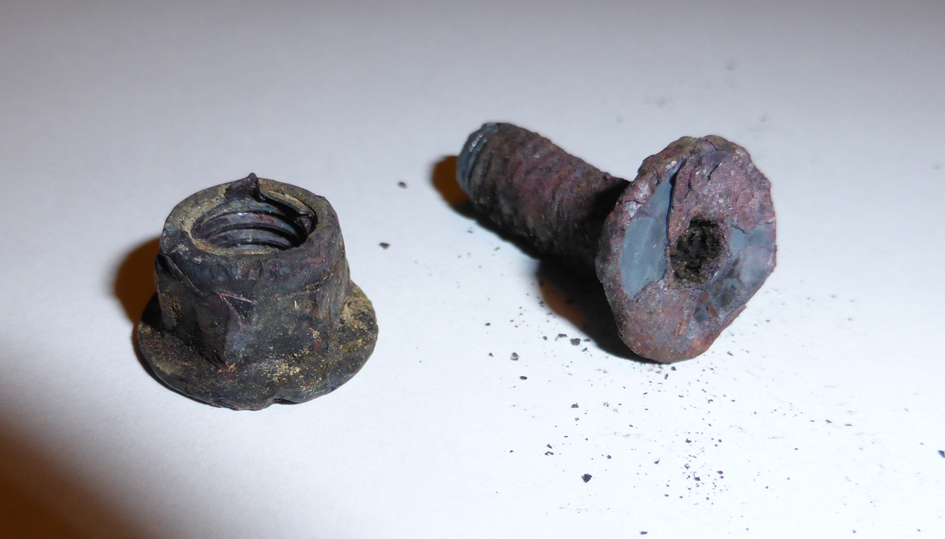

finalmente mi ha trovato il bullone mancante.
Apro il bracere e lo trovo li dentro.

Ora ho recuperato tutti i pezzi persi del geo.
La cosa "sconvolgente" è che pensavo si fosse spezzato...e invece si è svitato. (molto più grave)

ecco alcuni passaggi del lavoro di lunedi e martedi

via la puleggia





via i portacuscinetti

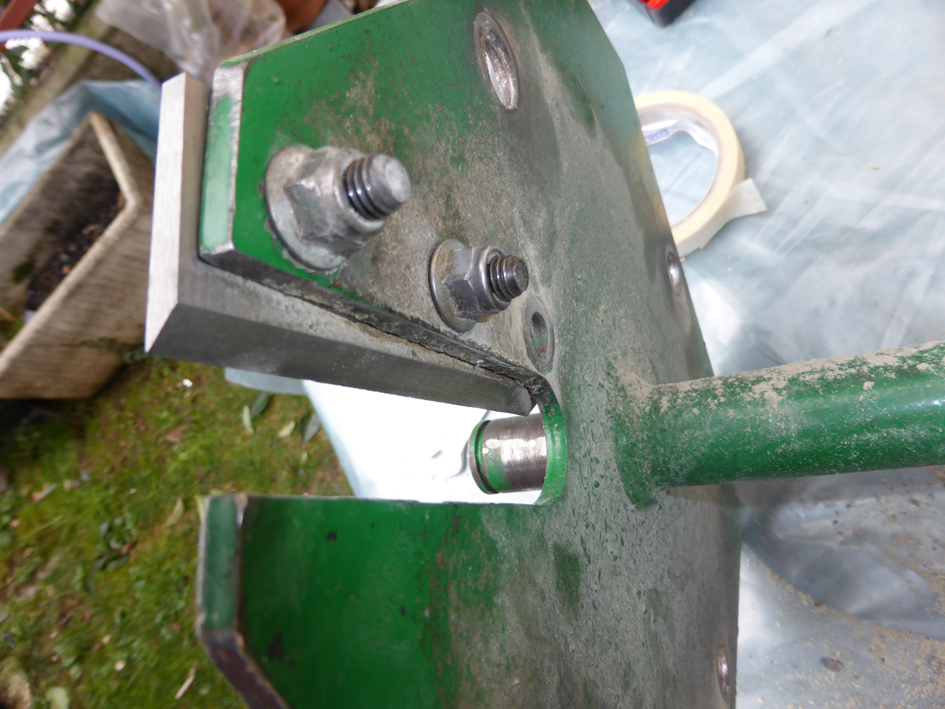

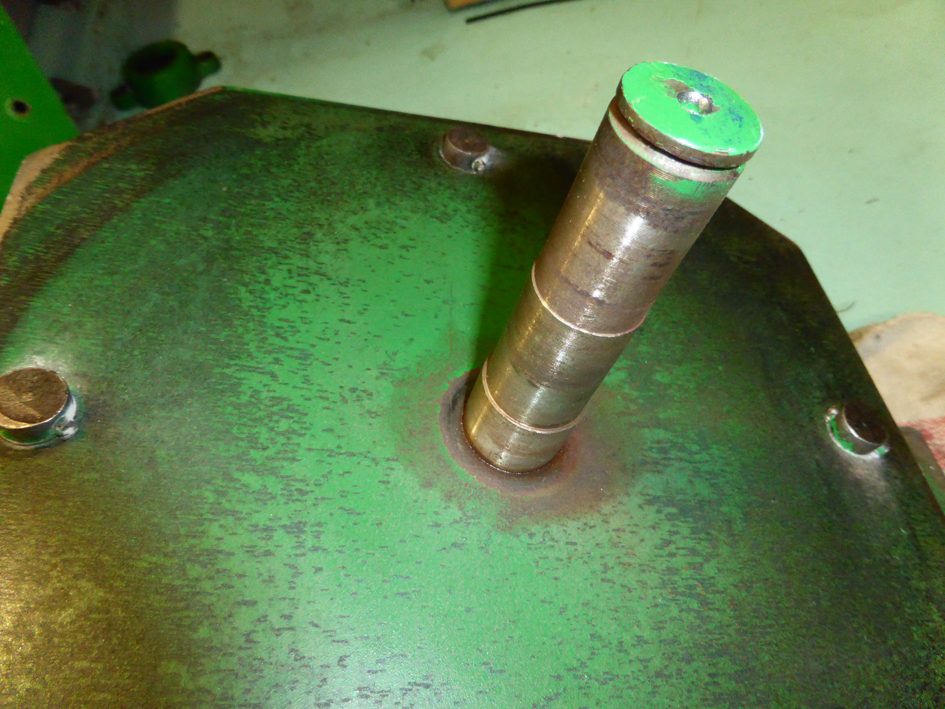

rotore liberato, pronto per l'upgrade

Bio, secondo me ti conviene mettere i cuscinetti stagni per evitare che segatura ed altro entrino a romperti le scatole.
già che li devi comprare almeno li prendi ottimi e senza manutenzione per anni.

Biomass,
con il rotore originale non cambierei le dimensioni dell' asse.

Se vuoi rifare tutto allora va bene bisogna ragionare sulla robustezza. Generalmente, su una qualsiasi struttura, potenziare un componente potrebbe indebolirne un altro.

Ero abbastanza meravigliato che fosse spezzato il bullone. L'hai forse lasciato un po' lento?

Dai su, facci vedere ancora le evoluzioni.

bene per i cuscinetti stagni


penso di averlo stretto poco o nulla...


il rotore sara composto da lamiera da 8mm.
che misura lo faccio l'asse? come l'originale da 30mm?(interno)
e da 25mm? (esterno)

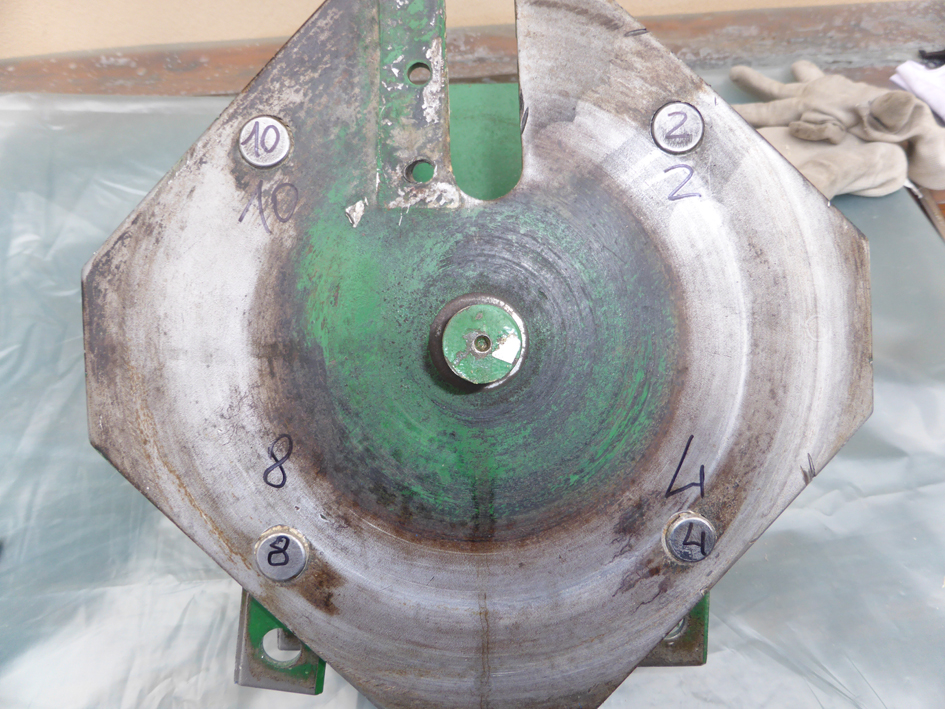

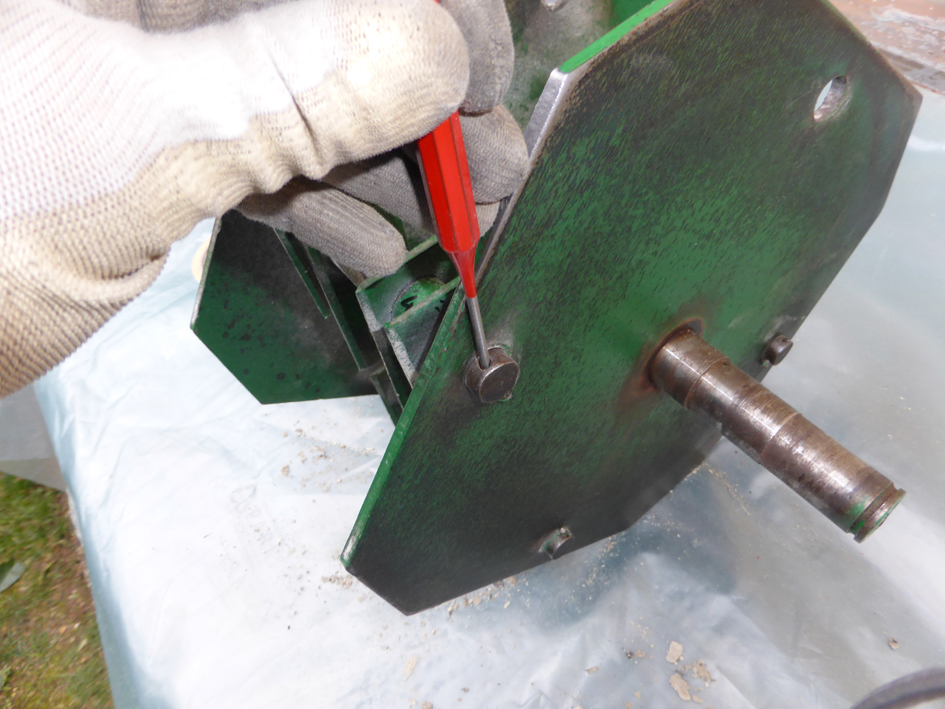

stamattina ho segnato e smontato i martelli,
Cacciaspina e martello, fatto in pochi minuti

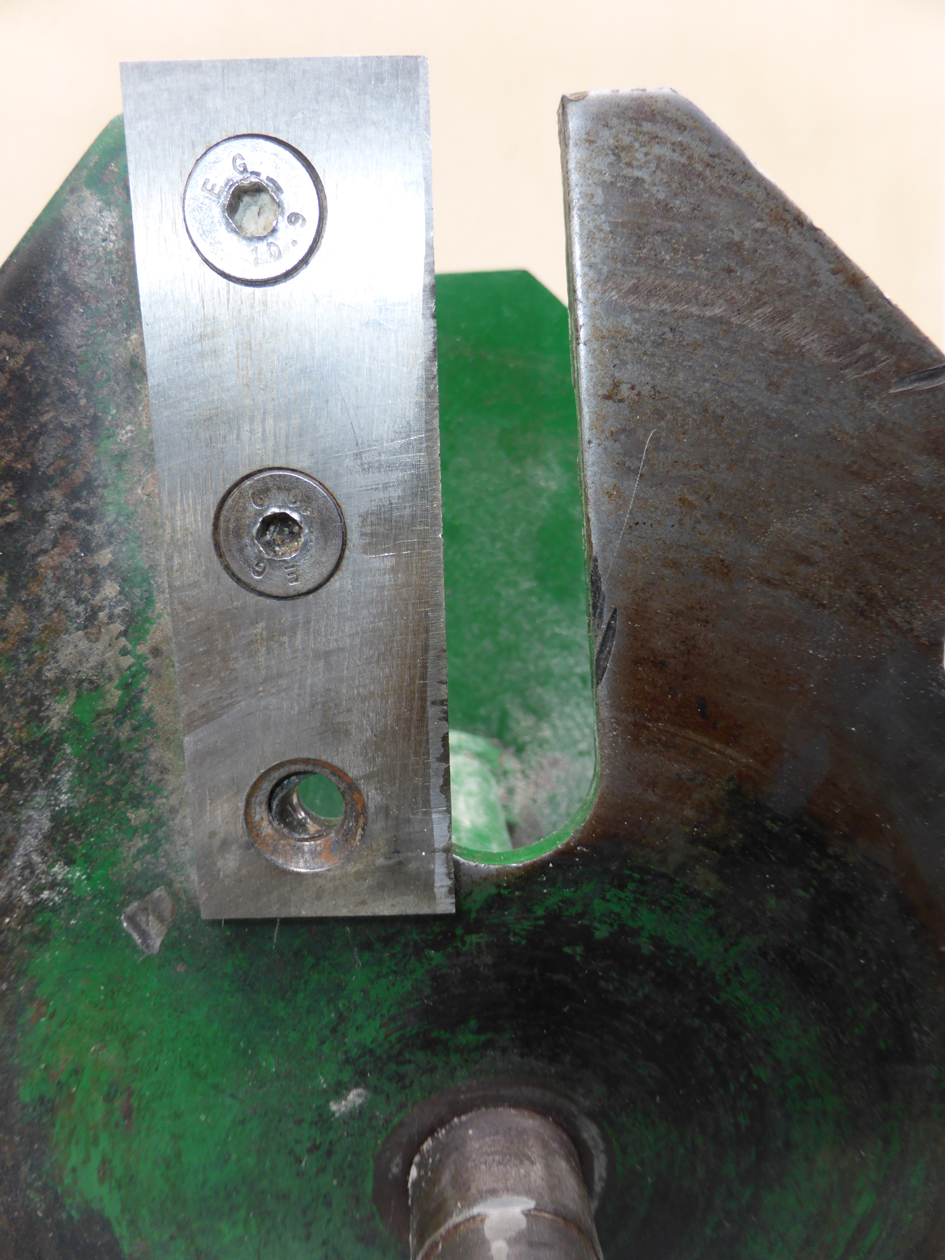

ho provato a montare la lama...

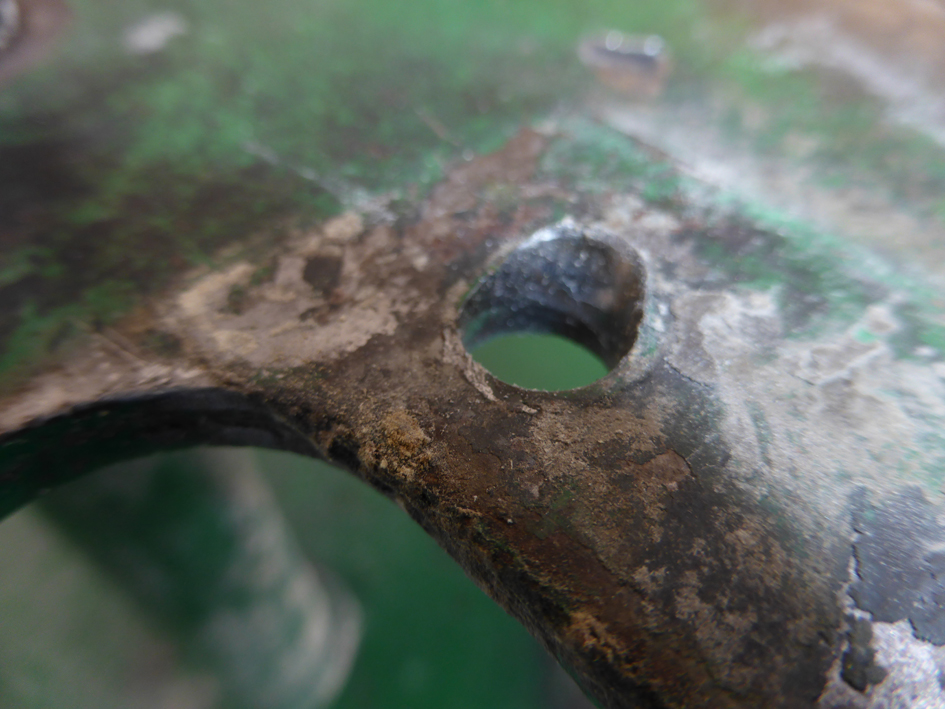

è fuori posizione a causa della bava sul primo foro collassato

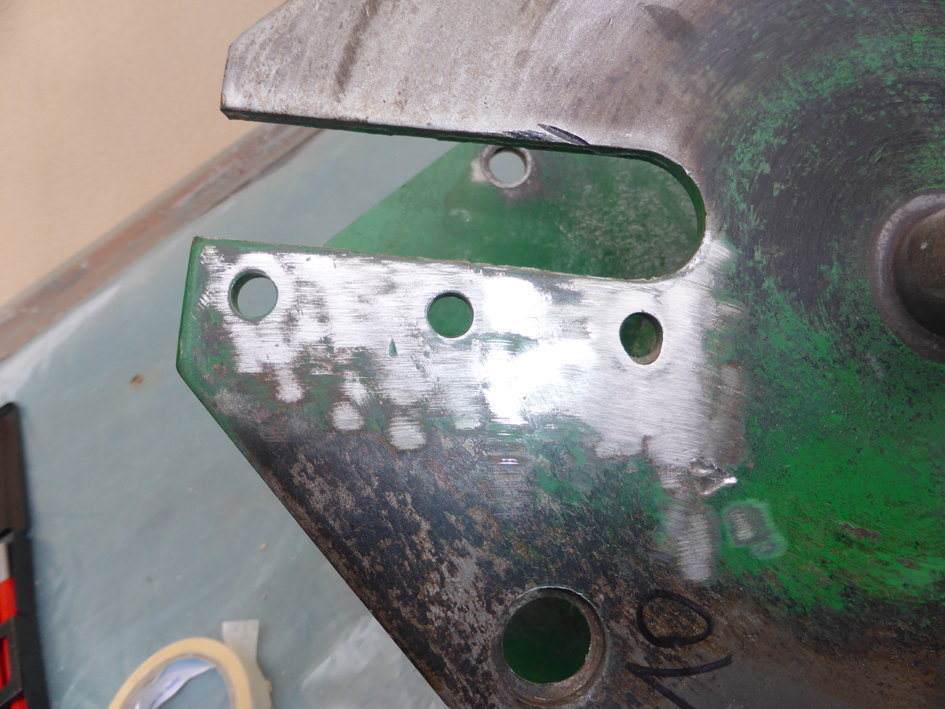

ho dato una passata di carta vetrata con il piccolo flex.
ora la lama è in posizione e il rotore è già in officina per essere copiato, ma maggiorato.

puoi anche rafforzare il vecchio rotore se non e' storto

internamente.. lo rafforzi con altri 5-10 mm di spessore . poi con fori e filettatura blocchi tutto..

allora vedi lavera potenza del geo
