ragazzi comincio male ho preso 2 lcd con moduli i2c ma non riesco a visualizzare nulla
si accende regolo il contrasto ma nulla
cosa potrebbe essere?
premetto che ho gia provato diverse librerie ed entrambe i display coi relativi i2c
per favore help me

Posta il codice ed uno schema del collegamento che hai usato.

#include "Wire.h"
#include "Adafruit_LiquidCrystal.h"

// initialize the library with the numbers of the interface pins
Adafruit_LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
// set up the LCD's number of rows and columns:
lcd.begin(16, 2);
// Print a message to the LCD.
lcd.print("hello, world!");
}

void loop() {
// set the cursor to column 0, line 1
// (note: line 1 is the second row, since counting begins with 0):
lcd.setCursor(0, 1);
// print the number of seconds since reset:
lcd.print(millis()/1000);
}

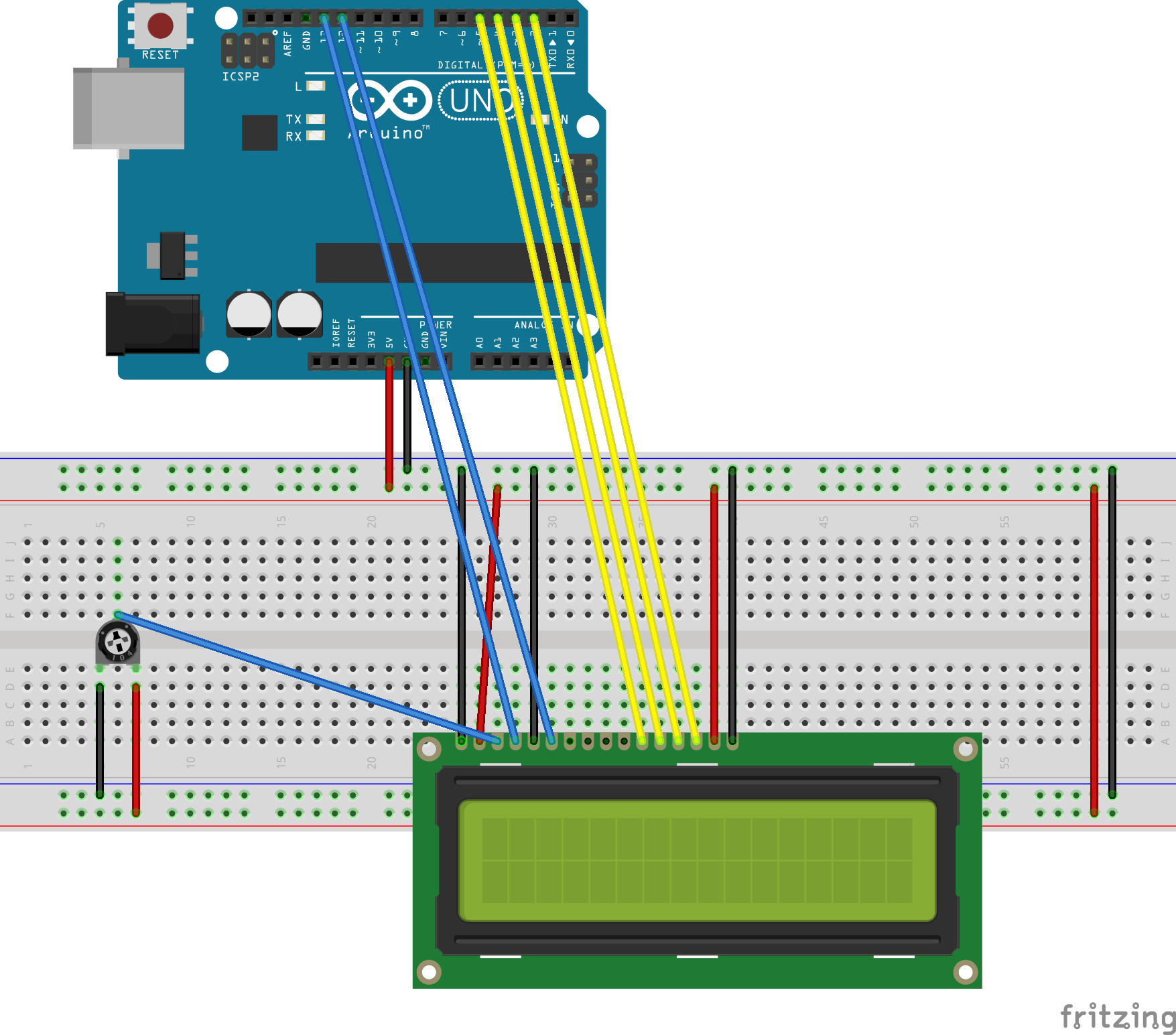

Immagine Allegata: Untitled Sketch 2_bb.png


se provo la libreria liquidcrystal mi da l'errore:
In file included from HelloWorld.ino:41:
C:\Users\8\Documents\Arduino\libraries\LiquidCrystal/LiquidCrystal.h:86: error: conflicting return type specified for 'virtual void LiquidCrystal::write(uint8_t)'
C:\Users\8\Desktop\arduino\hardware\arduino\cores\arduino/Print.h:48: error: overriding 'virtual size_t Print::write(uint8_t)'

mi sto demoralizzando se comincio cosi quando finisco

Ho resettato arduino ora utilizzo lo stesso schema ma come libreria la liquidcristal e sketch helloworld
Ma purtroppo non visualizzo nulla il display si accede ma non compare scritto nulla nemmeno regllando il contrasto
Per favore non lasciatemi solo

Strano ma vero dopo la centesima volta che caricavo lo sketch helloworld finalmente mi è comparso boh

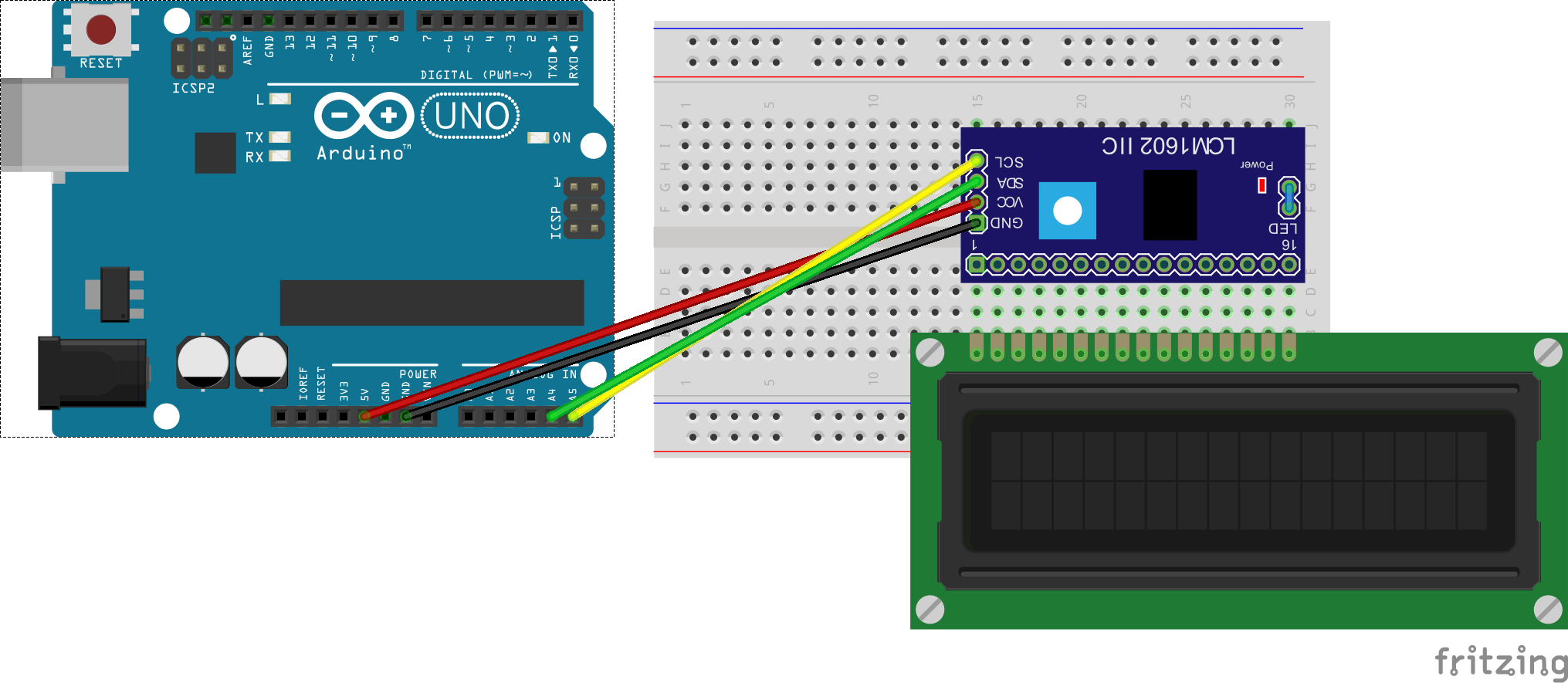

Per quanto riguarda il convertitore i2c non riesco a farlo funzionare il collegamento l'ho riprodotto come nell'immagine

Immagine Allegata: Untitled Sketch_bb.png


#include <Wire.h>
#include <LCD.h>

#include <LiquidCrystal_I2C.h>




#define BACKLIGHT_PIN     13




//LiquidCrystal_I2C lcd(0x38, BACKLIGHT_PIN, POSITIVE);  // Set the LCD I2C address


// Creat a set of new characters
const uint8_t charBitmap[][8] = {
   { 0xc, 0x12, 0x12, 0xc, 0, 0, 0, 0 },
   { 0x6, 0x9, 0x9, 0x6, 0, 0, 0, 0 },
   { 0x0, 0x6, 0x9, 0x9, 0x6, 0, 0, 0x0 },
   { 0x0, 0xc, 0x12, 0x12, 0xc, 0, 0, 0x0 },
   { 0x0, 0x0, 0xc, 0x12, 0x12, 0xc, 0, 0x0 },
   { 0x0, 0x0, 0x6, 0x9, 0x9, 0x6, 0, 0x0 },
   { 0x0, 0x0, 0x0, 0x6, 0x9, 0x9, 0x6, 0x0 },
   { 0x0, 0x0, 0x0, 0xc, 0x12, 0x12, 0xc, 0x0 }

};

void setup()
{
   int charBitmapSize = (sizeof(charBitmap ) / sizeof (charBitmap[0]));

  // Switch on the backlight
  pinMode ( BACKLIGHT_PIN, OUTPUT );
  digitalWrite ( BACKLIGHT_PIN, HIGH );

  lcd.begin(16,2);               // initialize the lcd

   for ( int i = 0; i < charBitmapSize; i++ )
   {
      lcd.createChar ( i, (uint8_t *)charBitmap[i] );
   }

  lcd.home ();                   // go home
  lcd.print("Hello, ARDUINO ");
  lcd.setCursor ( 0, 1 );        // go to the next line
  lcd.print (" FORUM - fm   ");
  delay ( 1000 );
}

void loop()
{
   lcd.home ();
   // Do a little animation by writing to the same location
   for ( int i = 0; i < 2; i++ )
   {
      for ( int j = 0; j < 16; j++ )
      {
         lcd.print (char(random(7)));
      }
      lcd.setCursor ( 0, 1 );
   }
   delay (200);
}

Il convertitore I2C semplifica molto ed è meglio usarlo. Il collegamento sembra corretto, il problema è nella libreria, devi usare quella per LCD con interfaccia I2C, se ti serve puoi usare quella che trovi nel seguente file zip LINK si chiama LiquidCrystal_I2C.

Per iniziare potresti provare a caricare il seguente esempio:

http://www.energialternativa.info/public/newforum/ForumEA/L/HelloWorld_1.zip

P.S. nel file zip del link, oltre alla libreria troverai anche alcuni programmi per arduino che ti potranno aiutare, ti consiglio di leggerli. Noterai che nei file per la centralina solare potrai trovare dei pezzi di programma che potranno fare al caso tuo, mi riferisco alla lettura della tensione e della corrente oltre alla gestione del display LCD.

nulla da fare ho caricato la libreria come mi hai detto e lo sketch ma niente da fare non mi appare nulla

CITAZIONE (calcola, 08/05/2016 21:30:34 )

sto provando sia con due lcd diversi che con due convertitori i2c e niente

Controlla che SDA dell'interfaccia sia collegato con A4 di arduino e che SCL sia collegato con A5. Quando carichi il programma, sulla barra in basso dell'IDE, quale frase ti appare? Caricamento completato, oppure una frase in colore arancione?

Comunque, non scoraggiarti, riprova, non è difficile, probabilmente avrai collegato un cavetto in modo errato.
