Ciao a tutti
ho sempre portato ad affilare le mie 4 lame del Geo in officina.

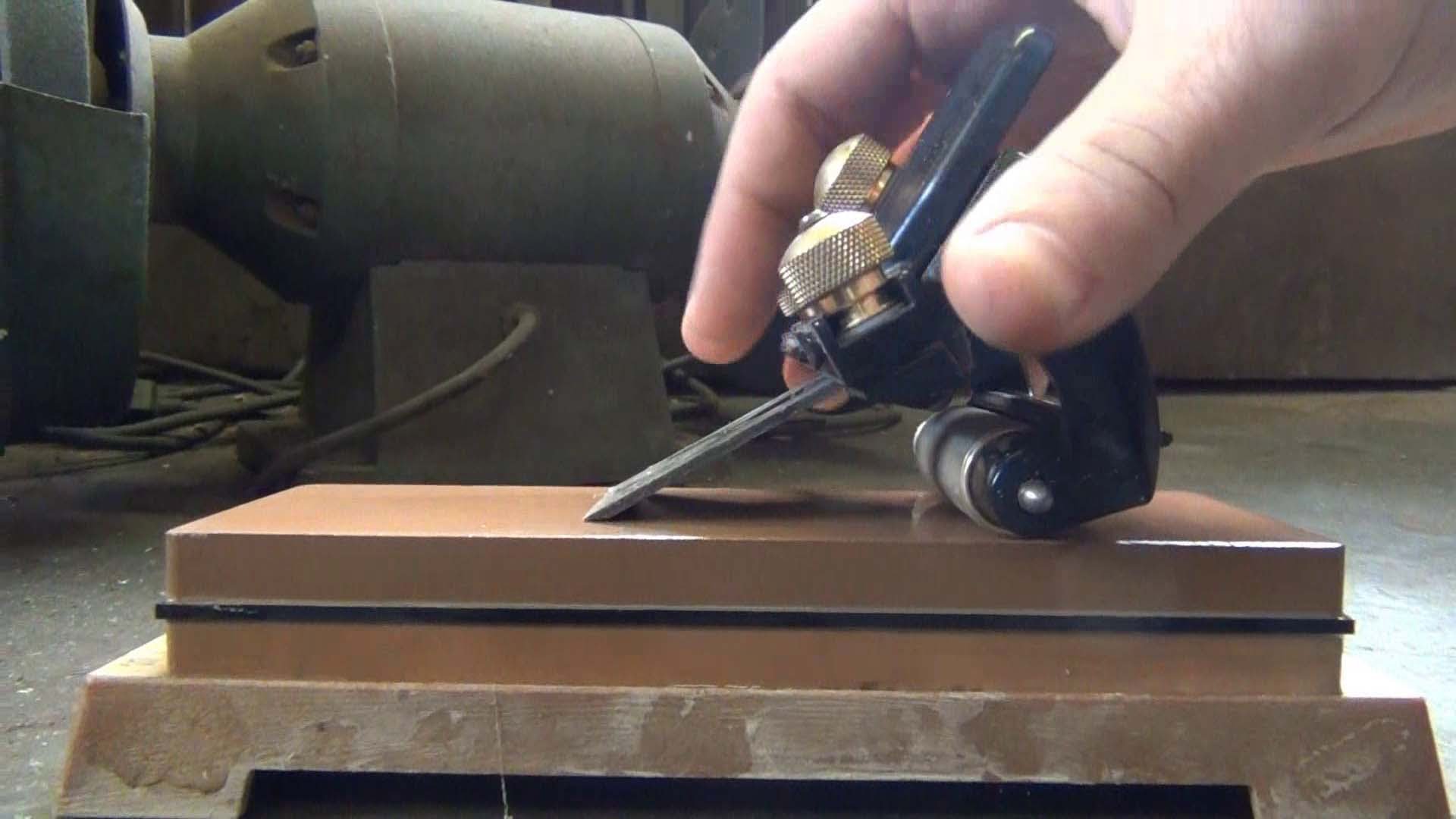

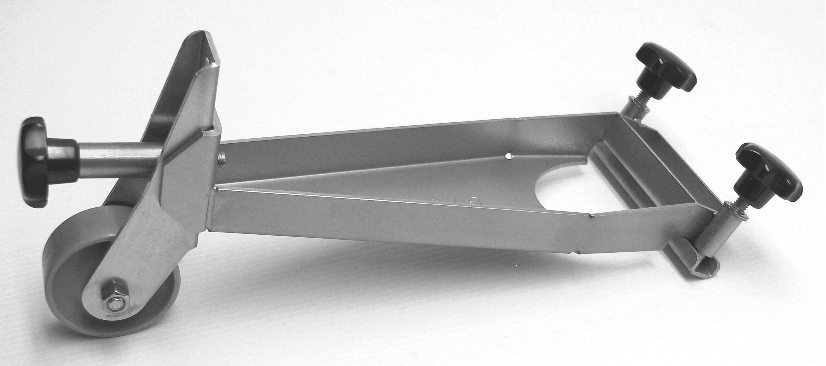

Guardando nel web, ci sono delle dime per lame di pialla, che potrebbero affilare agevolmente le lame del cippatore....ma....il prezzo per acquistare queste dime, rende tuttto antieconomico.

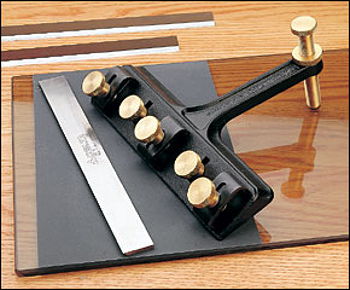

Dima con carta vetrata, posta su lastra di vetro.





oppure su pietra



Allora che fare??
Semplice..

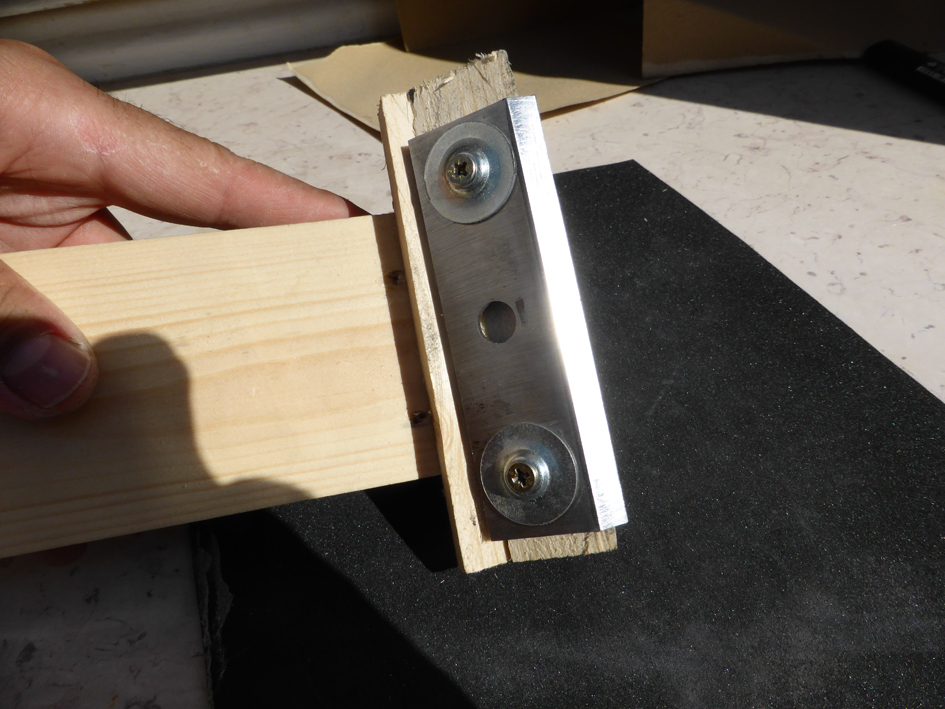

ho costruito un prototipo di legno molto malfatto, per capire se è fattibile la cosa..

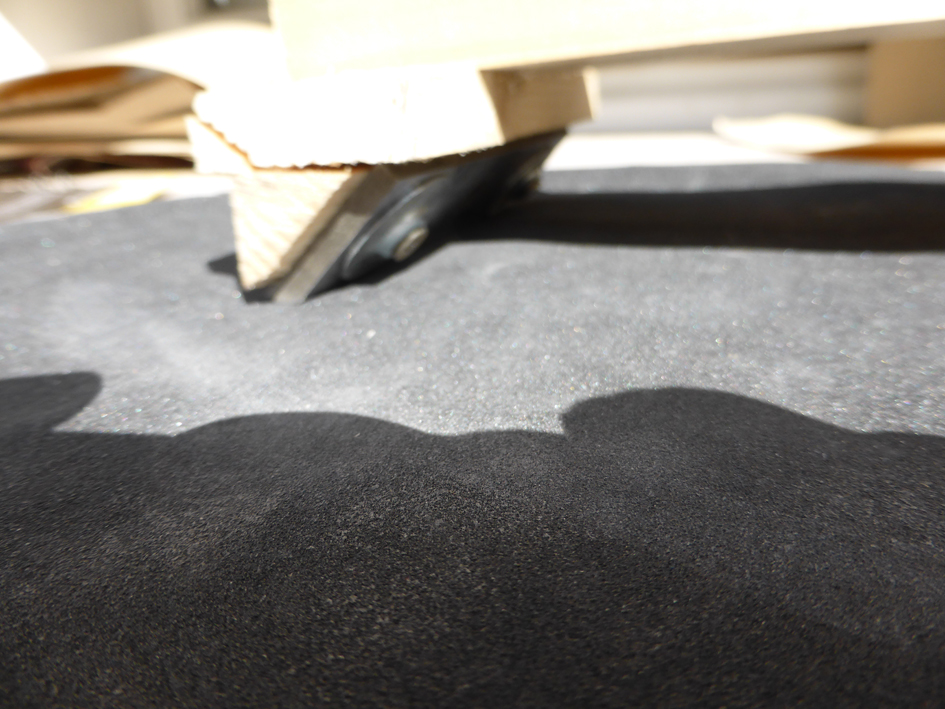

Si tratta di un "pattino" che tiene ferma la lama a 45° mentre scorre sulla carta vetrata posta su un piano perfetto.

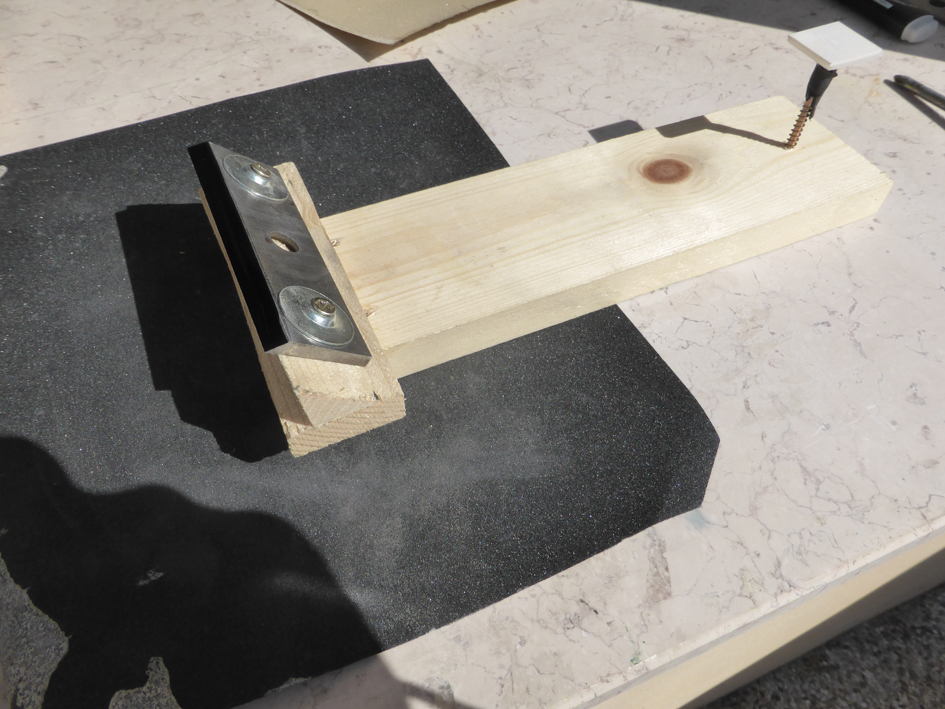

Una tavoletta, viti....e il prototipo è pronto per la prova.
Basta segnare con un pennarello, la superficie da affilare.
Poi si regola in modo preciso, con un registro, l'angolazione corretta.

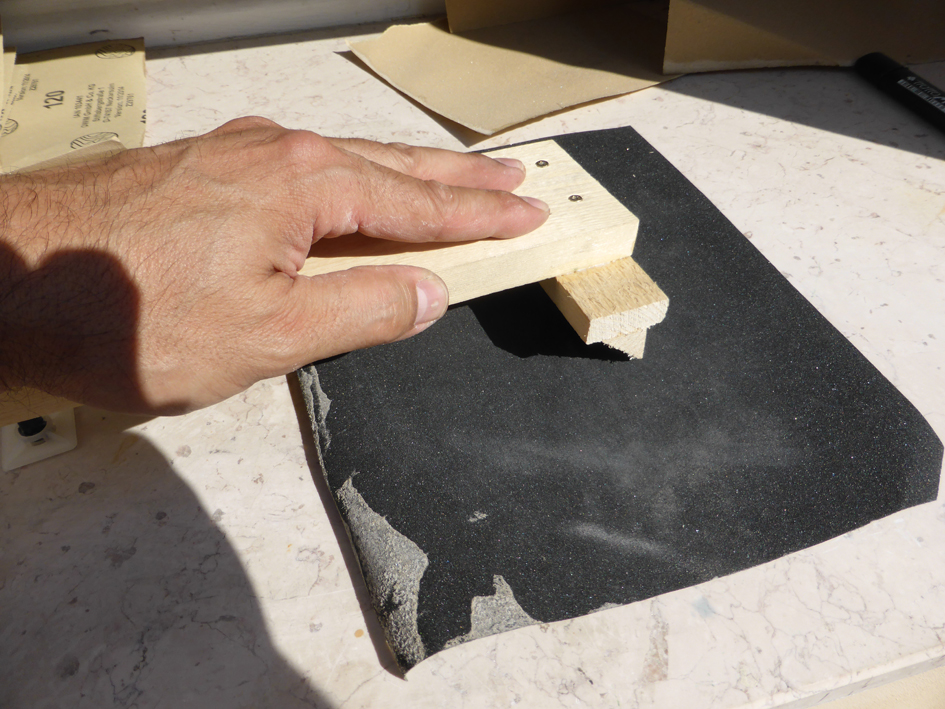

Con un mini passaggio su carta vetrata, il pennarello deve sparire tutto.
Solo così, l'angolazione è corretta.
Poi basta fare passaggi con carta vetrata 120, 300 e 600 finali.
La lama sarà tagliente ed affilata, come da nuova.









ma la cosa più bella è che ho dato il JIG in mano a Grysogeno, per
farne un JIG definitivo....
Lui ha colto la sfida e oggi.....udite udite...mi ha chiamato per dirmi che
il suo JIG era pronto...
Solito appuntamento in birreria e mi ha dato il Jig avvolto in un foglio di carta....
Appena scartato....ho visto che, come mi aveva accennato al telefono, NON ha preso alcun spunto dal mio JIG, ma lo ha costruito con le sue idee.
Devo dire che il suo JIG ha potenziale da vendere...
Metto le foto?

Certo che le devi mettere, la mia curiosità non la tieni in considerazione?
Come fai a molare le lame va benissimo, ma l'ultima passata, dopo la carta vetrata fine, la dovresti fare sulla pietra-olio.

Certo che metto le foto.
Il Gry ha fatto, come sempre, un lavoro pulito.
L'angolazione non è fiù farraginosa come nel mio JIG che dovevo regolare l'angolazione avvitando o svitando la vite del piedino posteriore, ma si regola con la rotazione della manopola.
Fantastica e facile da usare.

Si fissa la lama, che verrà messa in battuta automaticamente al serraggio delle due viti che la bloccano.
Poi pennarello nero e si regola l'angolazione e poi via su e giù sulle carte vetrate.
Il bello è che ora, non c'è un pattino strisciante, ma una rotella con oring.
Domani affilo le tre lame e poi smonterò la quarta, per affilare anche quella.

Non serve, Roero..
Perchè non è un rasoio...
Il filo lo perde quasi da subito, anche da nuova.
Bastano 20 tavole, e il filo a rasoio è sparito.
Quindi non serve leccare come se si dovesse affilare la lama di una pialla.

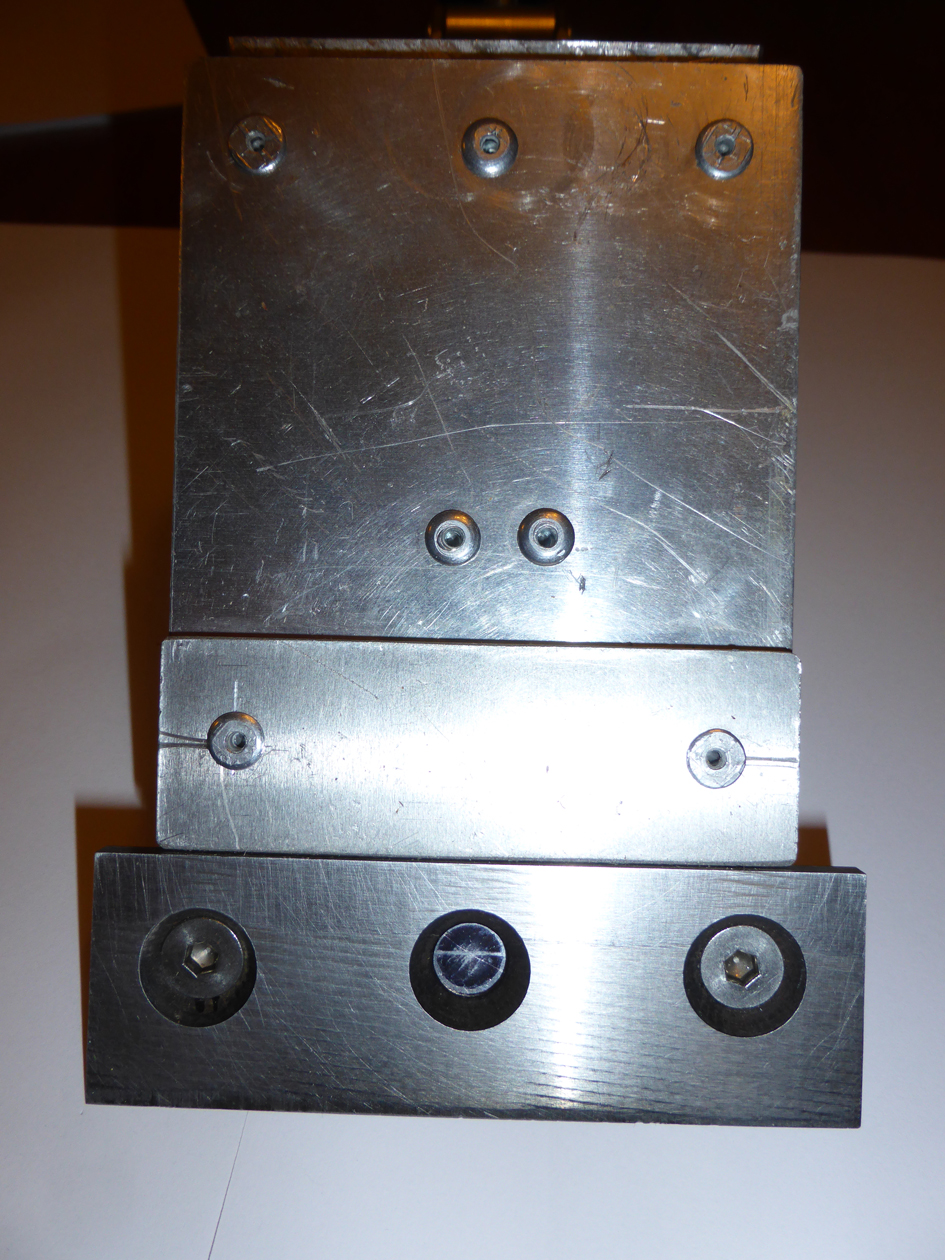

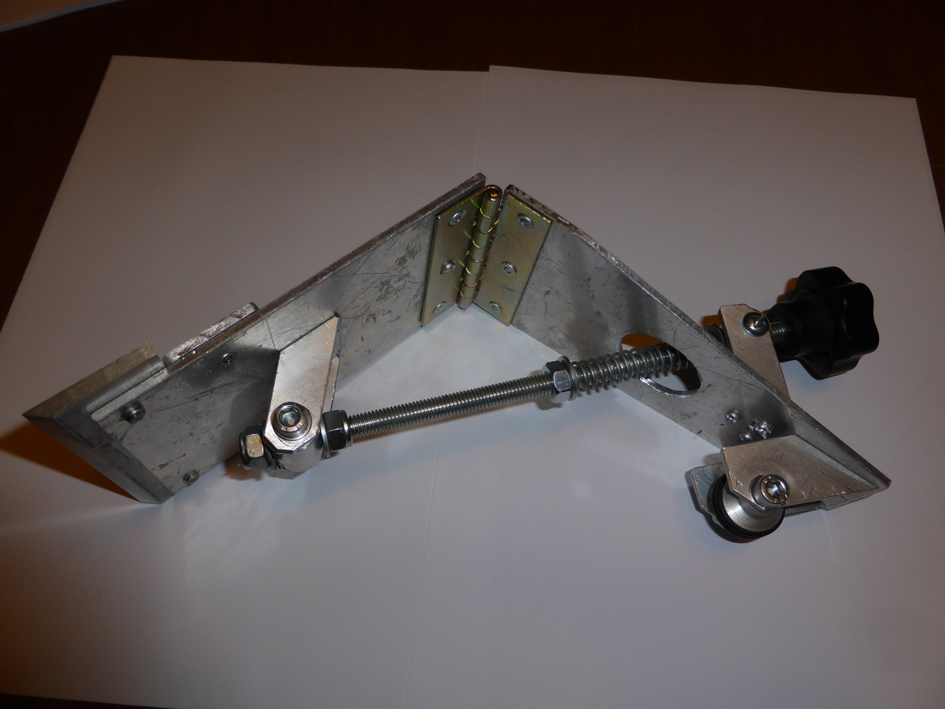

ecco qui il JIG del Gry

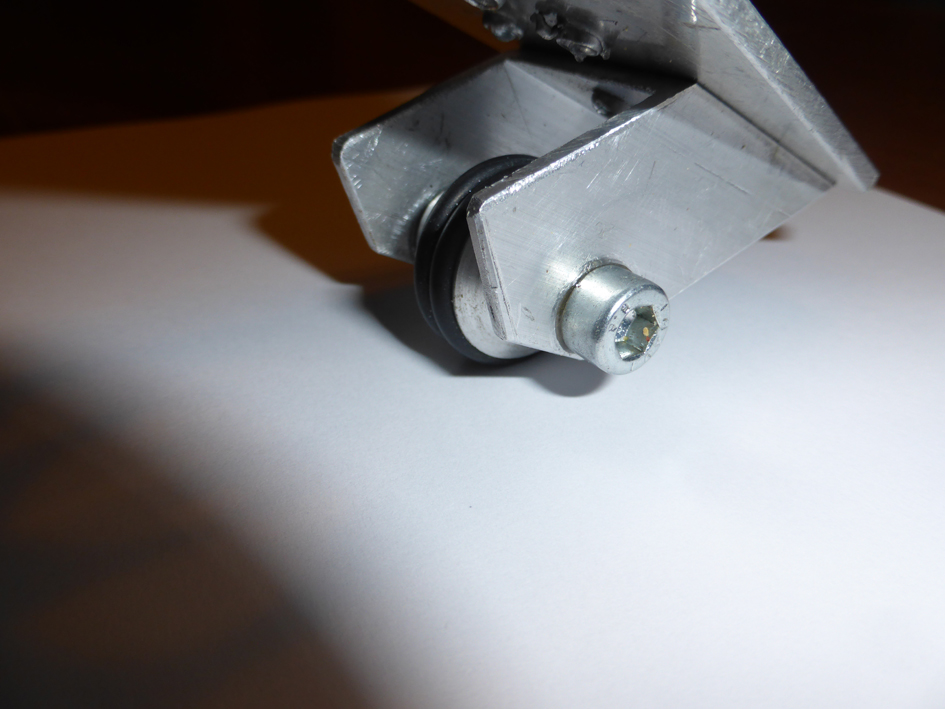

la ruotina che scorre silenziosamente

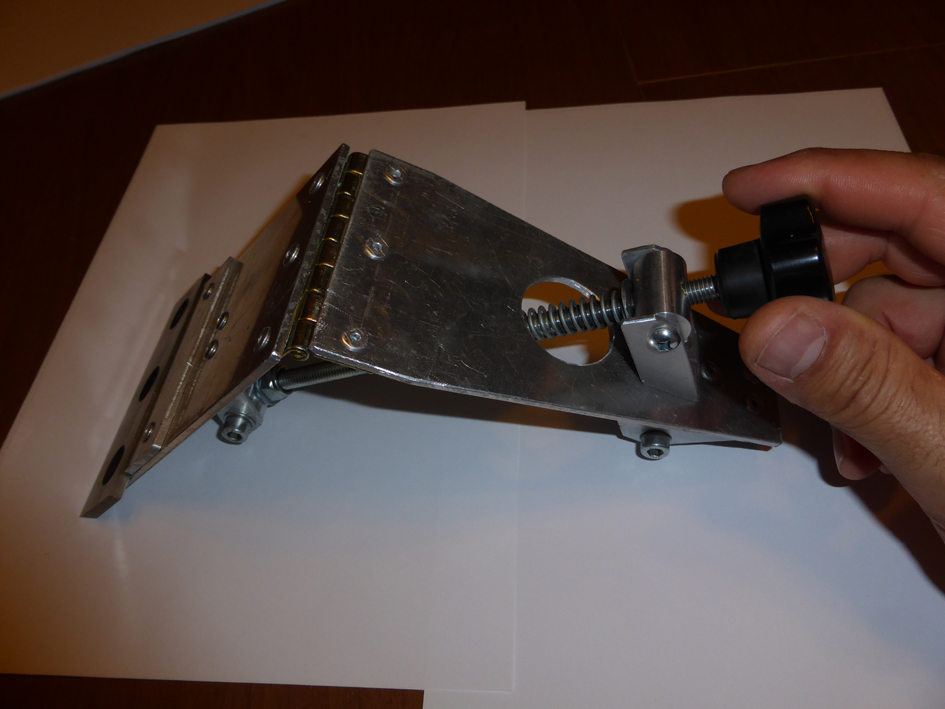

la regolazione dell'angolo di affilatura

Azz.........che bel lavoro, ma la furbata è nella regolazione dell'angolo d'appoggio, sapevo che il Gry era bravo ma si è superato.
Minimo ti ci vorrà una pinta di birra.

Complimenti per la realizzazione. L'inventiva non manca di sicuro.
Saluti

CITAZIONE (Roero, 16/07/2016 23:23:44 )

Complimenti! Bella discussione!!!!

Ciao Shrek.

Ciao,
per il momento nn mi occorre, però inizio ad infomarmi.

Come vanno le lame con questa affilatura?

benissimo.
l'affilatura non scalda la lama

pattino appoggiato alla levigatrice a nastro
3 minuti

ho delle foto LINK

Molto bene, grazie.

Ciao Biomass!
si potrebbero vedere le foto dell'affilatore?
ti ringrazio
