caricabatteria telwin alpine 18
FinePagina

Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 11/08/2016 14:03:29

Qualcuno sa dirmi perchè il caricabatterie Telwin alpine 18 boost durante la carica di una batteria 12V invece di 14V carica a 10,5V? e se collego 2 batteria per la carica a 24V, carica a 20,8V?
Grazie a chi può darmi qualche indicazione. Ciao Franco



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1949

Stato:



Inviato il: 11/08/2016 21:32:10

Premetto che non sono un elettricista,ho anch'io un carica batterie della Telwin, si è senz'altro guastato qualcosa,il trasformatore o quello che stabilizza la corrente in uscita,forse è più probabile la seconda ipotesi,se fosse il trasformatore credo che non darebbe nessun segnale in uscita,di più non so dirti....



---------------
Non sono un tecnico,pero' mi arrangio



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 11/08/2016 22:29:25

@beppepore
Grazie, ma non sò nemmeno cosa stabilizza la corrente in uscita, in questo periodo sono tutti in ferie ed anche il mio tecnico di fiducia. Speravo in qualcuno del Forum per capire cosa può essere successo perchè stavo cercando di recuperare alcune batterie e collegando il caricabatterie, ho notato questo inconveniente.
Grazie e ciao



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 12/08/2016 01:32:00

Sicuro che le batterie siano a posto? se si allora può essere il tuo Telwin, ma non è facile capire la scheda di un caricabatteria, aspetta domani, probabile che qualcuno intervenga, confidiamo in Claudio o Bella Eli, loro ti sapranno sicuramente rispondere come si deve.
Comunque non avere fretta, siamo in periodo di ferie e parecchi (meritatamente) se le godono.



---------------
Correttezza, lealtà e sempre a testa alta.



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1949

Stato:



Inviato il: 12/08/2016 10:39:13

CITAZIONE (Il_Salentino, 11/08/2016 14:03:29 ) Discussione.php?213912&1#MSG0

Qualcuno sa dirmi perchè il caricabatterie Telwin alpine 18 boost durante la carica di una batteria 12V invece di 14V carica a 10,5V? e se collego 2 batteria per la carica a 24V, carica a 20,8V?

Grazie a chi può darmi qualche indicazione. Ciao Franco


Ora che ci penso,ma questo voltaggio come l'hai rilevato? dai morsetti del caricabatterie prima di collegarli alle batterie o durante la carica? perchè sembrano proprio i valori che danno le batterie "ciucche" quando cioè hanno un elemento guasto....



---------------
Non sono un tecnico,pero' mi arrangio



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 12/08/2016 12:29:30


CITAZIONE

Ora che ci penso,ma questo voltaggio come l'hai rilevato? dai morsetti del caricabatterie prima di collegarli alle batterie o durante la carica? perchè sembrano proprio i valori che danno le batterie "ciucche" quando cioè hanno un elemento guasto....

la tensione l'ho rilevata dai morsetti del caricabatterie prima di collegarlo alla batteria o alle batterie, essendo lo stesso a 24V ho provato sia con batteria a 12V che collegandone 2 in parallelo a 24V la tensione misurata era sempre quella indicata prima.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3131

Stato:



Inviato il: 12/08/2016 14:01:44

Con un caricatore a 24V stai tentando di caricare una batteria da 12V?!? Non credo sia una cosa prudente...



---------------
Pannelli: 4395 Wp policristallini. Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
Impianto illuminazione giardino: 300Wp amorfi, regolatore MPPT EpSolar 20A, inverter onda pura 300W, 100Ah batterie auto



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 12/08/2016 14:42:55


Hai misurato a vuoto o con batteria??
Potrebbe essere un comune carica batterie solo con ponte raddrizzatore, prova a mettere un condensatore 2200mF in parallelo e rimisura.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 12/08/2016 14:43:29


CITAZIONE

Con un caricatore a 24V stai tentando di caricare una batteria da 12V?

Trattasi di un caricabatterie con la commutazione a 12V o 24V con o senza boost essendo lo stesso commutabile con un commutatore manuale.
Ciao luca



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 12/08/2016 14:51:45

Claudio, il modello è quello indicato nella figura della discussione; ha il pulsante di sinistra per la commutazione 12/24 e quello di destra per il boost sia 12V che 24V. Il mio prima di collegarlo alla batteria ho misurato la tensione e misurava 10,5.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 12/08/2016 14:54:41

Ok ha solo il ponte raddrizzatore, prova a vuoto a mettere un condensatore elettrolitico da 2200mF 3300mF quello che hai e rimisura.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 12/08/2016 15:18:06

No Claudio, mi spiace, non ho in casa condensatori di quella potenza; ho solo condensatori da 470nf che ho dissaldato dagli alimentatori di PC che ho smontato. Devo rassegnarmi ed aspettare il rientro dalle ferie del tecnico.
Ciao Franco



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 12/08/2016 15:21:55

Per fare la prova è sufficiente un piccolo elettrolitico anche 220mF 25V lo metti in parallelo + e - e vedrai la tensione da 10V salire a 16/17V a vuoto, è normale con solo in ponte è così, quando colleghi una batteria lei fa da condensatore.
Però Franco queste sono basi di elettronica dovresti saperlo.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 12/08/2016 15:29:26

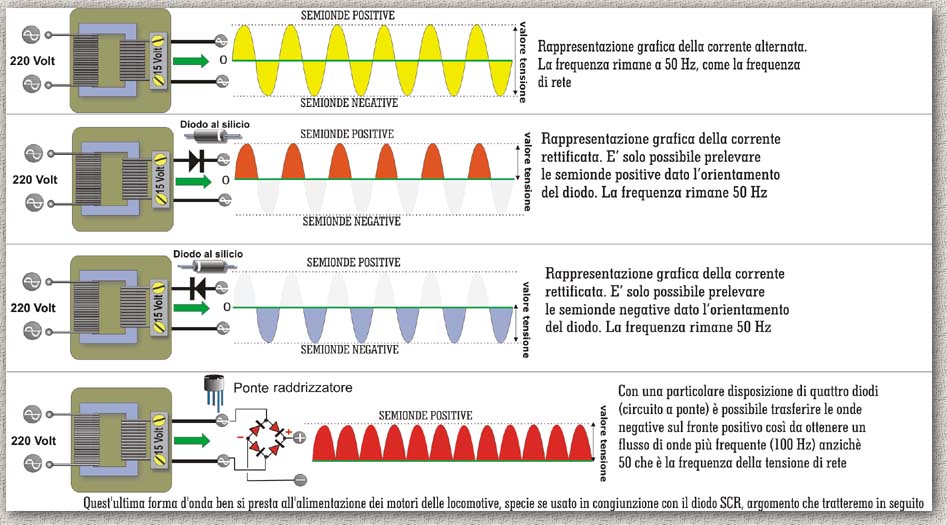

Breve spiegazione



Immagine Allegata: Diodi.jpg

ForumEA/M/Diodi_3.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 12/08/2016 15:36:45

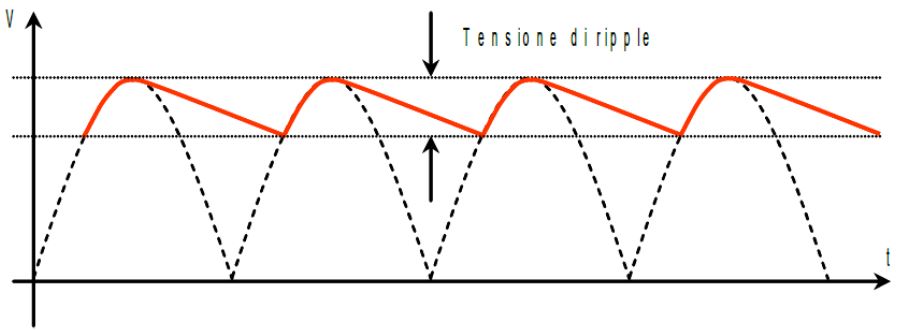

Come vedi non è alternata e non è continua, il multimetro non riesce a misurarla ci vuole un oscilloscopio, se metti il condensatore o una batteria la misuri per via della loro capacità tenderanno a ridurre il ripple al minimo, che è la caduta che si verifica fra una cresta a l'altra



Immagine Allegata: Ripple.jpg

ForumEA/M/Ripple.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.
