vi spigo un po cosa ho combinato .ho collegato tutto da schema come ha postato righetz ho solo cambiato il pin d'ingresso dell'anemometro con il pin 3 ed anche nello sketch ho apportato la modifica del pin
poi ho cambiato i pin dell lcd dello sketch con quelli del mio lcd (8,9,4,5,6,7) ho verificato e poi caricato in arduino.

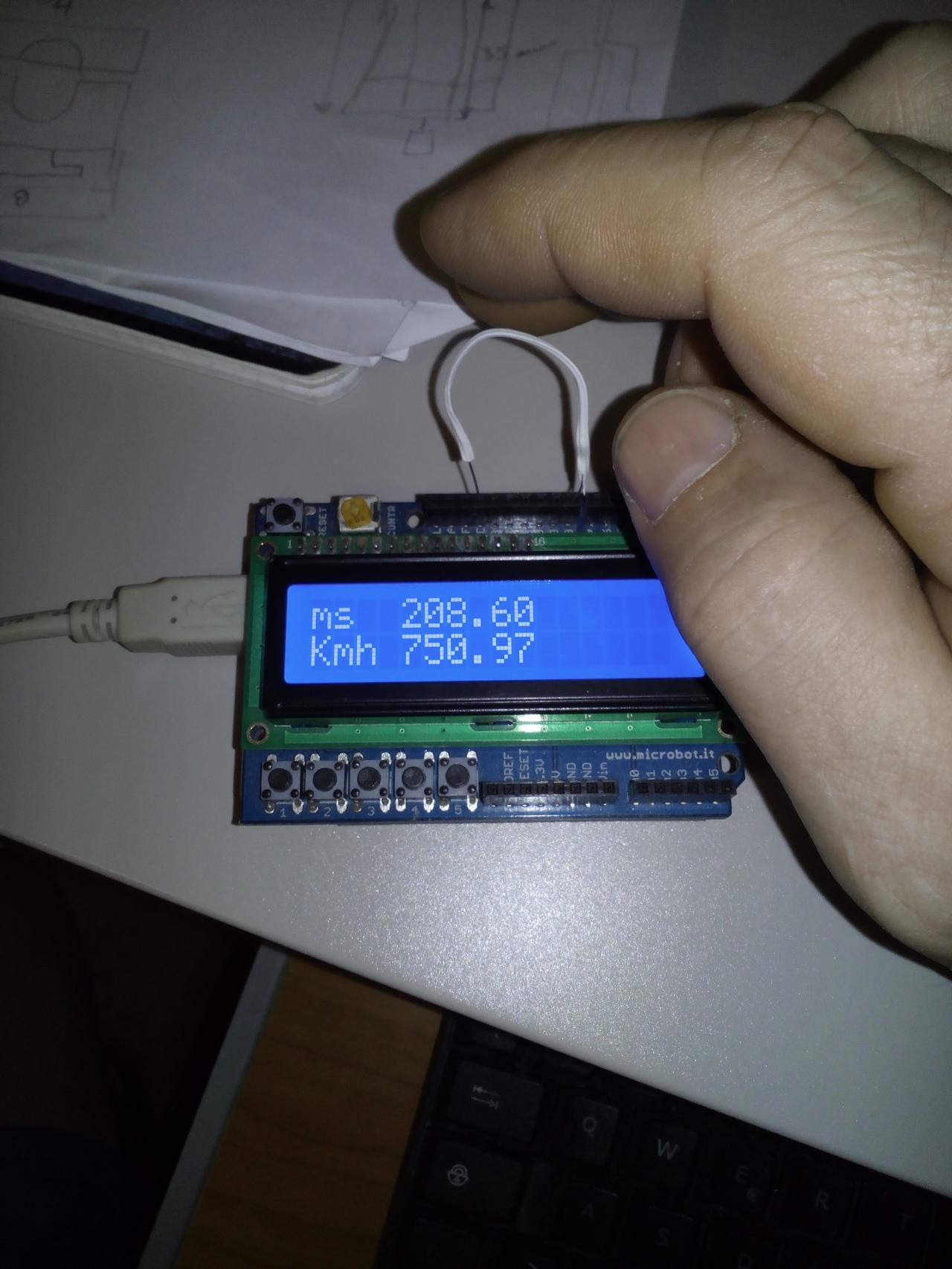

visto che non ho con me l'anemometro ho pensato di fare cosi(quando facemmo la prova del segnale dell'anemometro che tipo era vedemmo che all' uscita del sensore c'era una tensione di 2,4volt)quindi ho preso due batteri da 1,2 e simulavo il segnale collegando i rispettivi poli al pacco batterie.Il problema č che sull'lcd rimane solo ed esclusivamente quello che si vede in foto... dove sta il problema?

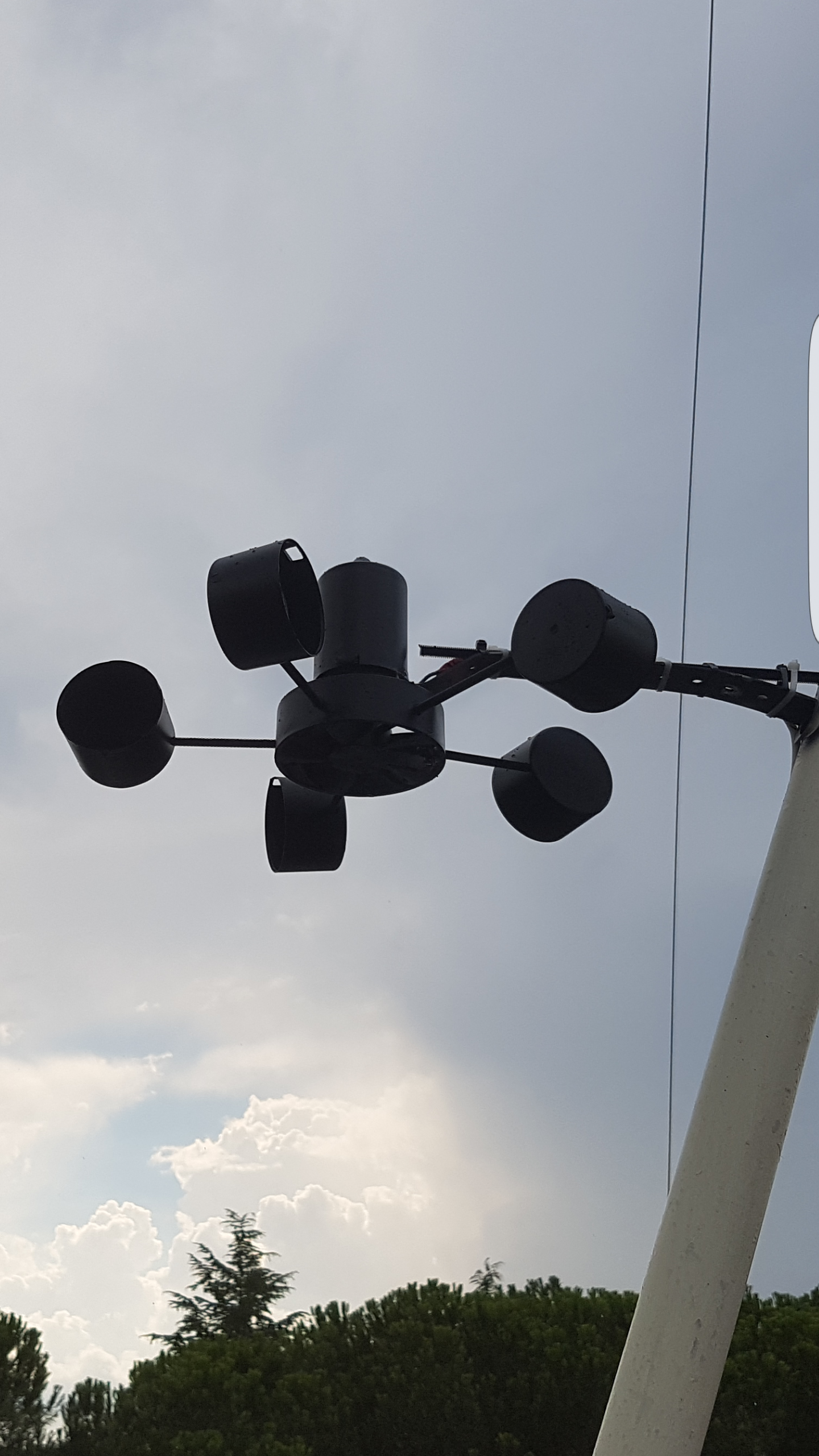

Volevo condividere un anemometro che ho fatto con tappi di bombolette e un motore di una automazione a 24 volt in continua , quando il vento č forte il motore eroga una tensione che vā su un volmetro , il quale aziona un relč che blocca le turbine .
Artigianale e fatto con materiale di recupero ma sembra funzionare bene č ancora in prova .....

Immagine Allegata: Screenshot_20160925-150321.png


CITAZIONE

Come devo fare per allegare lo sketch in modo corretto?

Ho anche provato con 3.6 e 4.8 volt ma non cambia niente

CITAZIONE (acinstall, 26/09/2016 07:28:10 )

Si he giā collegato a una scheda relč con volmetro che uso anche per altre funzioni , ha una taratura di intervento personalizzabile , l'unica cosa che manca č il vento forte per avere un margine di parametro e decidere a quale tensione farlo intervenire , allo stesso modo uso altrenschede cosė per bloccare le turbine quando le batterie sono cariche ottimo modo che ho scovato per far lavorare e quindi usurare le turbine il meno possibile , quando le batterie sono cariche perche cč il sole le turbine anche se cč vento forte sono comunque ferme.

CITAZIONE (donato, 26/09/2016 08:03:18 )

//***********--Librerie utilizzate--****************************************************


#include <LiquidCrystal.h> //Libreria per gestire LCD
#include <PinChangeInt.h> //Libreria per gestire gli interrupt


//***********--Definizione Pin --*****************************************************

LiquidCrystal lcd(8,9,4,5,6,7); //assegnazione pin per gestione lcd 16x2
#define Sensor 3 //Assegna il Pin 3 come ingresso Anemometro


//*************** definizione variabili ***************************

const float raggio = 66.4; // raggio dell'anemometro in mm in possesso
int Numero_impulsi_giro = 1; //Inserire tipo di sensore anemometro
const float Pi = 3.141593; // Pigreco
unsigned long durata,tempo_trascorso;
float Metris,Kmora,rpm,velsec;


void setup() {

Serial.begin(57600); //inizializzazione seriale
pinMode(Sensor, INPUT) ; //dichiarazione sensore anemometro come ingresso
digitalWrite(Sensor, HIGH); //dichiarazione sensore anemometro HIGN=anemometro in rotazione
PCintPort::attachInterrupt(Sensor, anemometro, RISING); // assegnazione interrupt alla funzione anemometro
lcd.begin(16,2);
lcd.clear();
lcd.setCursor(0, 0);


}


void loop() {

lcd.setCursor(0,0);
lcd.print("ms ");
lcd.setCursor(4, 0);
lcd.print(Metris);
lcd.print(" ");
lcd.setCursor(0, 1);
lcd.print("Kmh ");
lcd.setCursor(4, 1);
lcd.print(Kmora);
lcd.print(" ");



}

void anemometro() {

durata=millis()-tempo_trascorso; //misura il tempo tra due impulsi del sensore
tempo_trascorso=millis();
Metris= 2*Pi*raggio/durata*Numero_impulsi_giro; //calcolo della velocitā del vento in metri secondo
Kmora = Metris*3.6; //calcolo velocitā chilometri orari

}

righetz ecco il codice che ho caricato

Ho fatto la simulazione del codice č non ha generato errori.

Ora un test veloce da fare per visualizzare sul display un cambiamento č quello di togliere le batterie che simulano l'alimentazione dell'anemometro.

Con un cavetto ti colleghi al pin 3 e lo metti a massa e fai questa operazione velocemente simulando un contatto reed, sul display dovranno cambiare i valori.

Con il mio lcd ho cambiato la piedinatura, il pin in ingresso ho messo il numero 8 ma non cambia se usi anche il 10 o il 3.
Il codice che hai inserito č corretto, guarda come va veloce il mio anemometro...

mmmm non so che fare !!!!
con questo vento quanto genera il tuo impianto eolico?

quelli che vedi in foto sono valori sballati. Con quei valori reali vengono gių anche i muri in cemento armato....

Se fai la prova mettendo a massa il piedino numero 3 della tua schedina vedrai anche tu valori anomali addirittura inf che sta per infinito

ho tolto le batterie ed ho collegato il piedino 3 su gnd facendo contatto ad impulsi ma niente
