Pulizia scambiatore calore asciugatrice Whirlpool
FinePagina

RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1220

Stato:



Inviato il: 23/12/2016 13:06:21

Buongiorno a tutti, ho fatto una guida per mostrare come cavolo gli ingegneri facilitano la pulizia degli scambiatori di calore su un'asciugatrice.

la mia va in pratica fatta esplodere, quando non c'è più nulla allora si può accedere allo scambiatore.

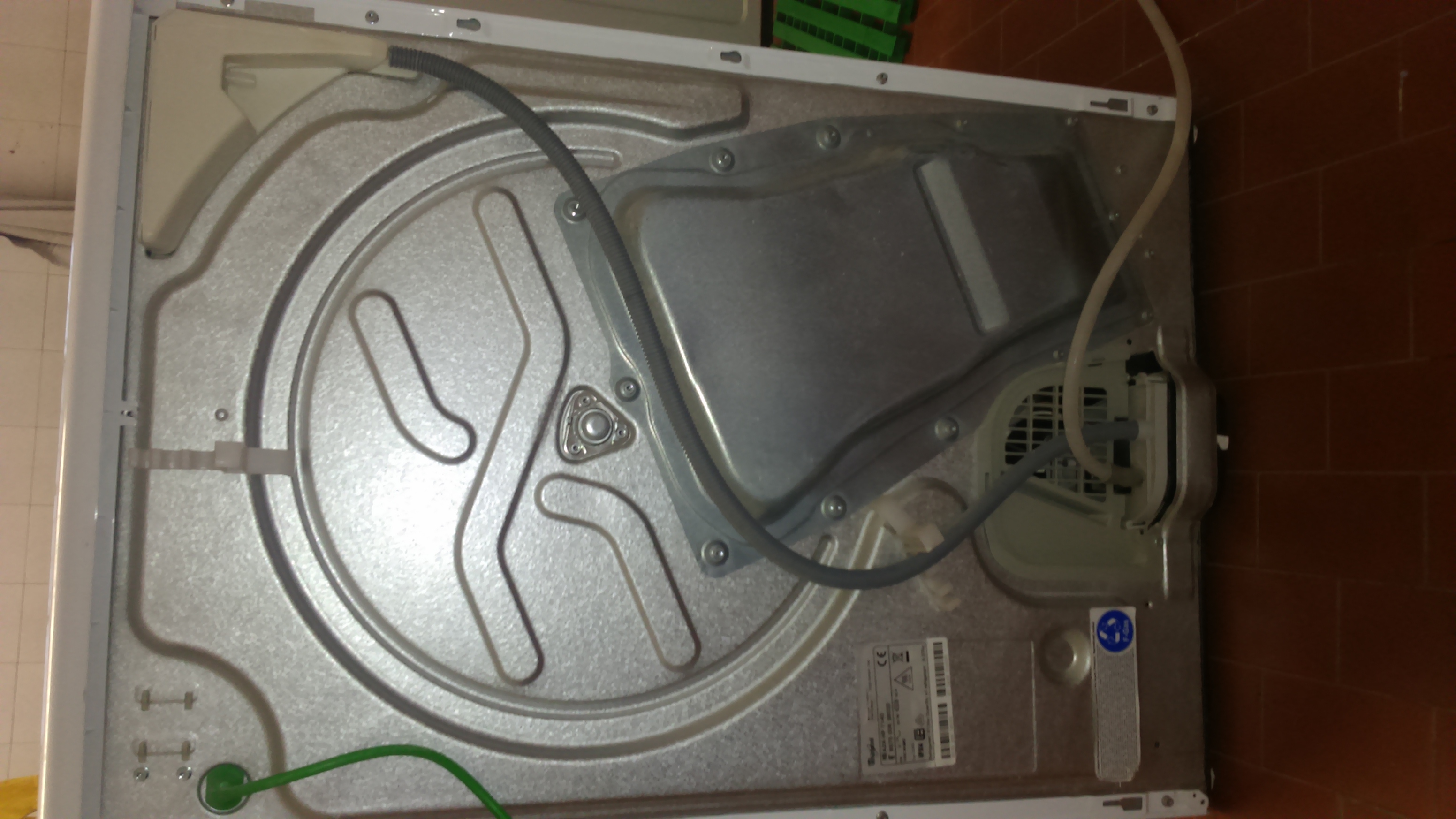

Iniziamo con lo svitare tute le viti sul pannello posteriore
http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0834.JPG

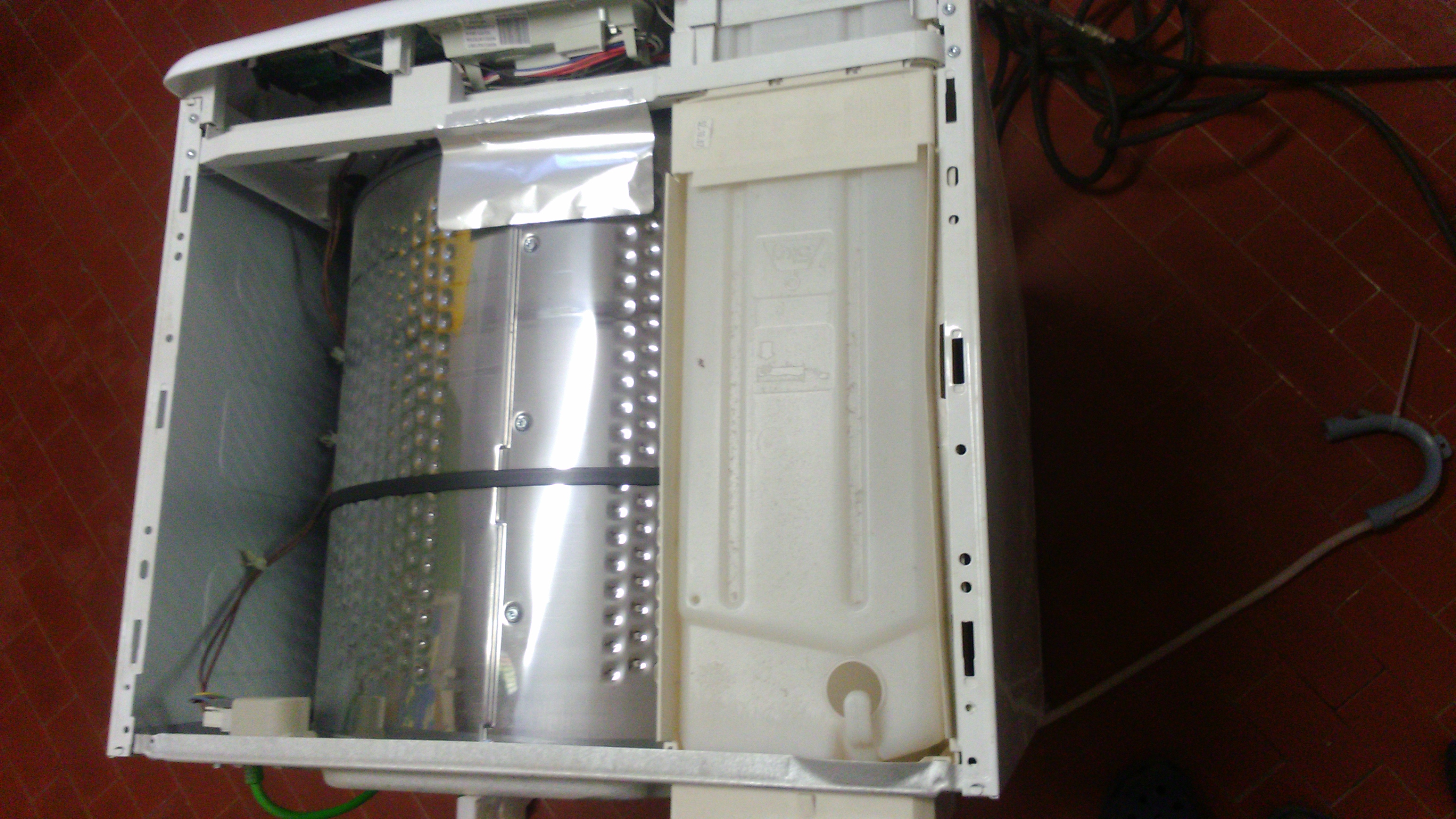

dopo si toglie il piano d'appoggio superiore.

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0835.JPG

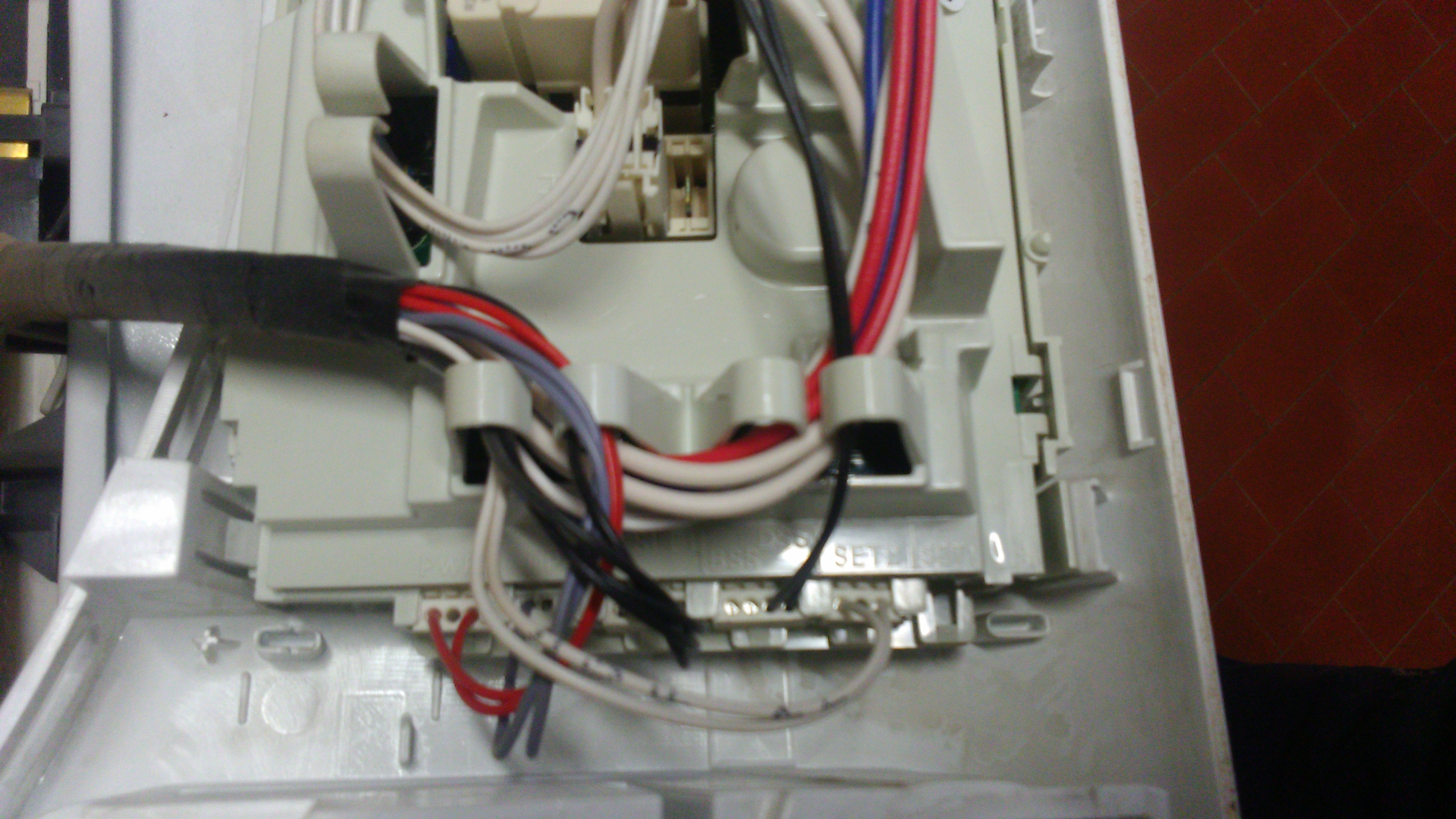

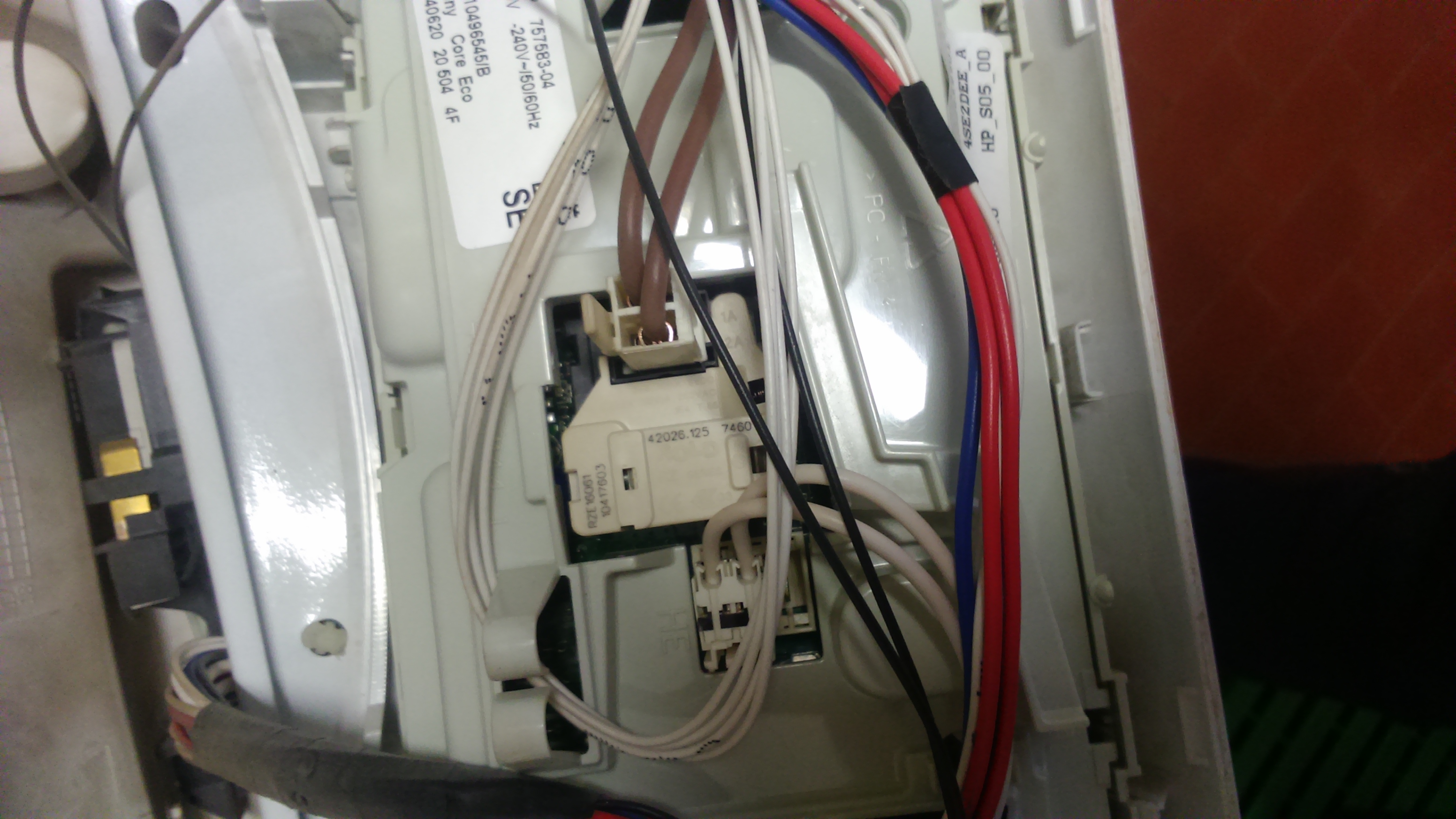

poi si smonta la parte anteriore con i comandi e si tolgono le 2 sponde laterali
consiglio di fare le foto su come sono collegati i cavetti

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0836.JPG
http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0837.JPG

si smonta il cuscinetto posteriore,si stacca il pannello post, si allenta il tendicinghia che lascia in trazione la cinghia sul motore.
si rimuove il cestello e finalmente si arriva alla parte dove c'è compressore scambiatore evaporatore e filtro.

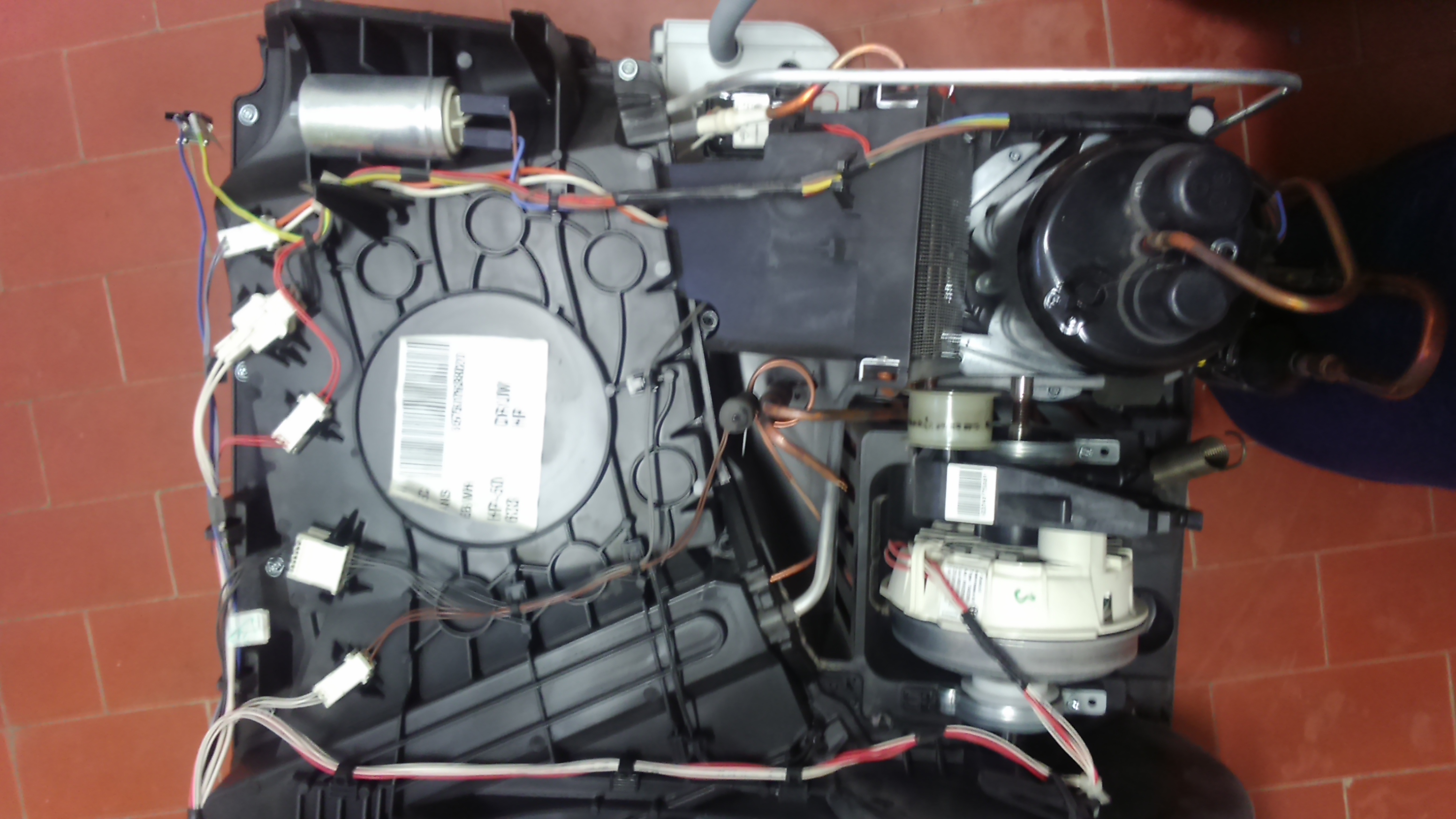

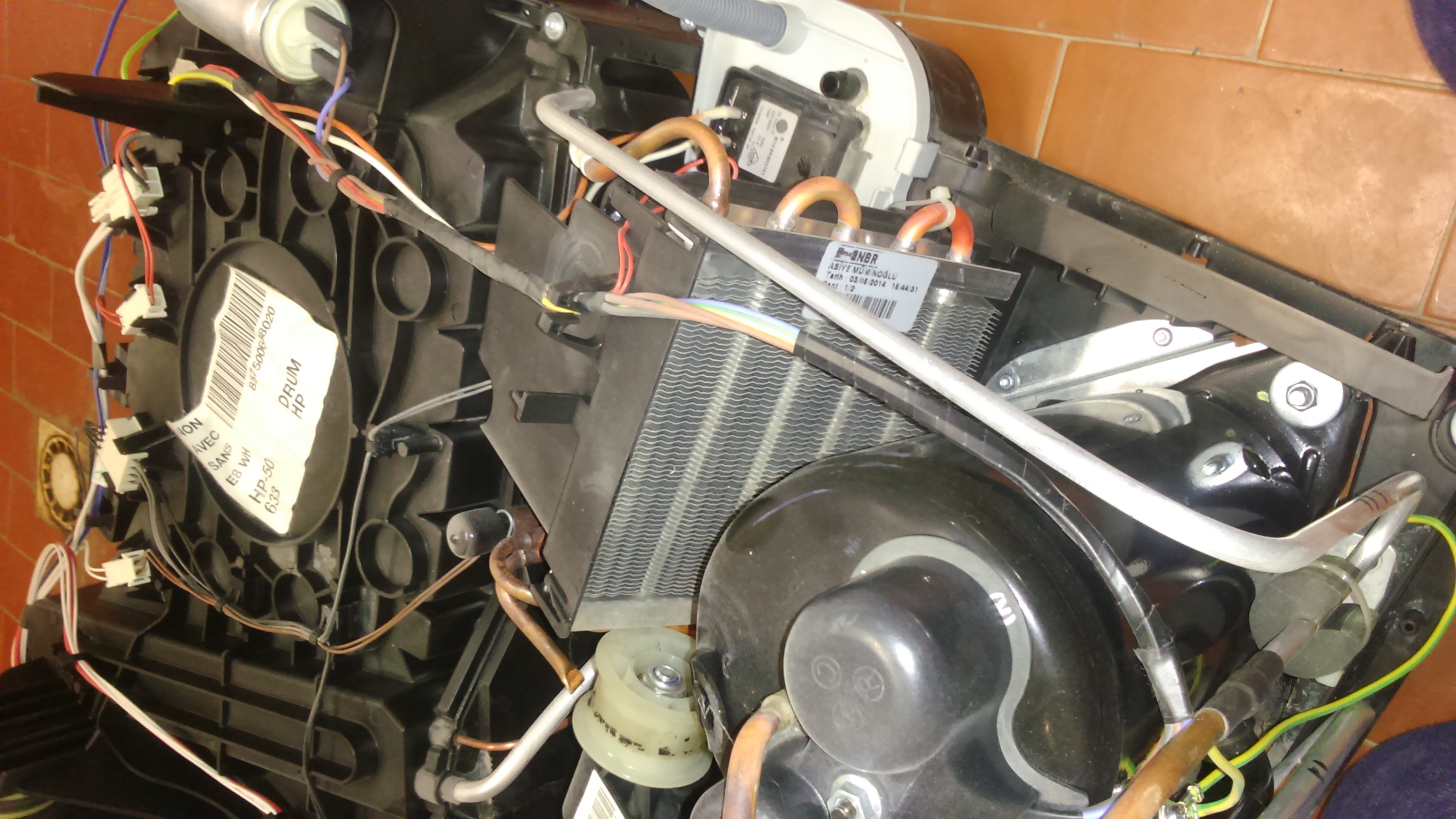

Scollegare tutti i fili dei vari sensori

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0838.JPG

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0842.JPG

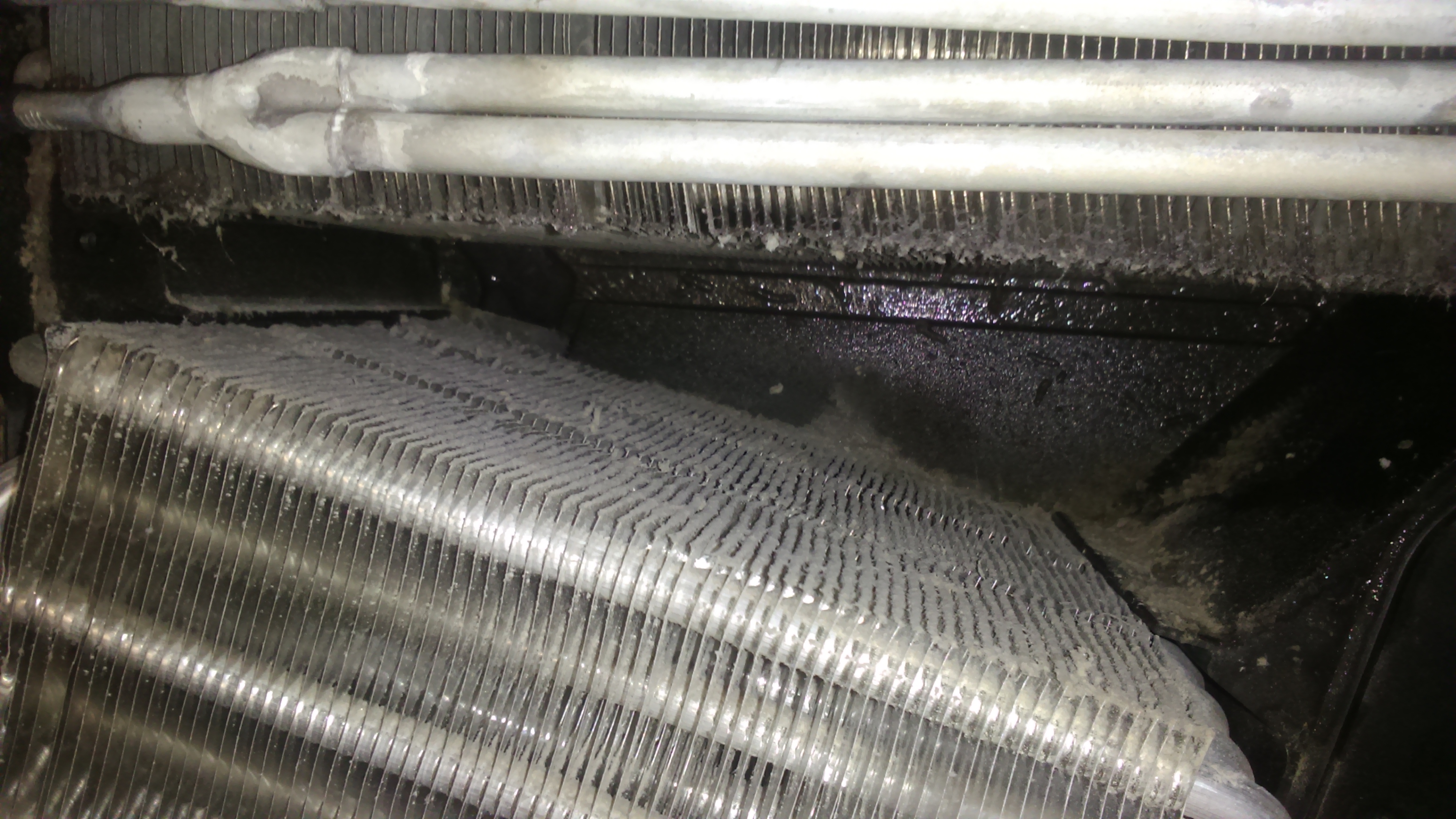

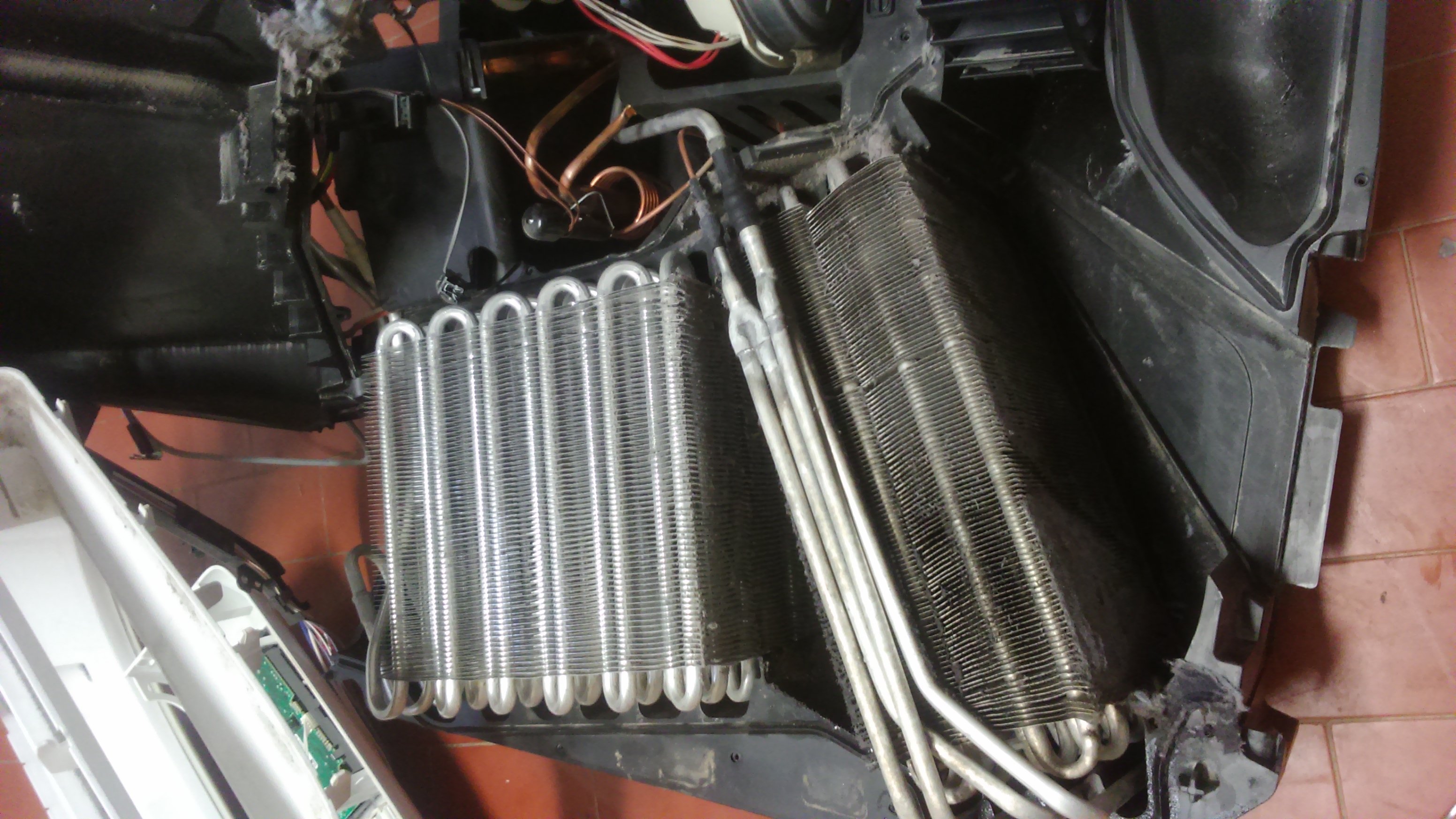

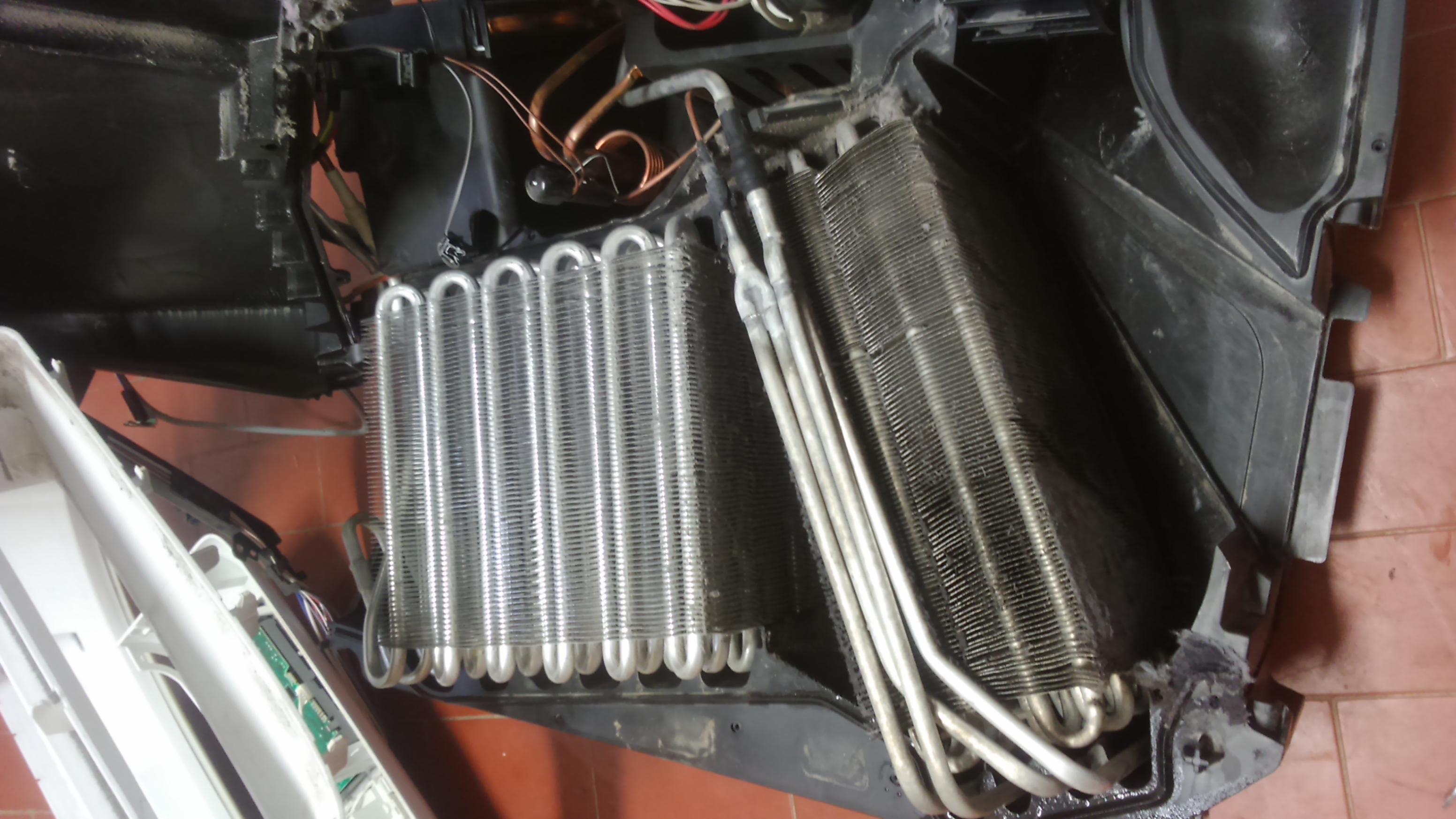

svitate tutte le viti si riesce finalmente ad aprire il vano dove circola l'aria e dove sono presenti gli scambiatori. questo lo stato dopo 2 anni

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0843.JPG
http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0844.JPG
http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0845.JPG


ora si protegge tutta la parte elettrica con sacchi della spazzatura e cellophan per impedire che schizzi d'acqua possano fare danni.

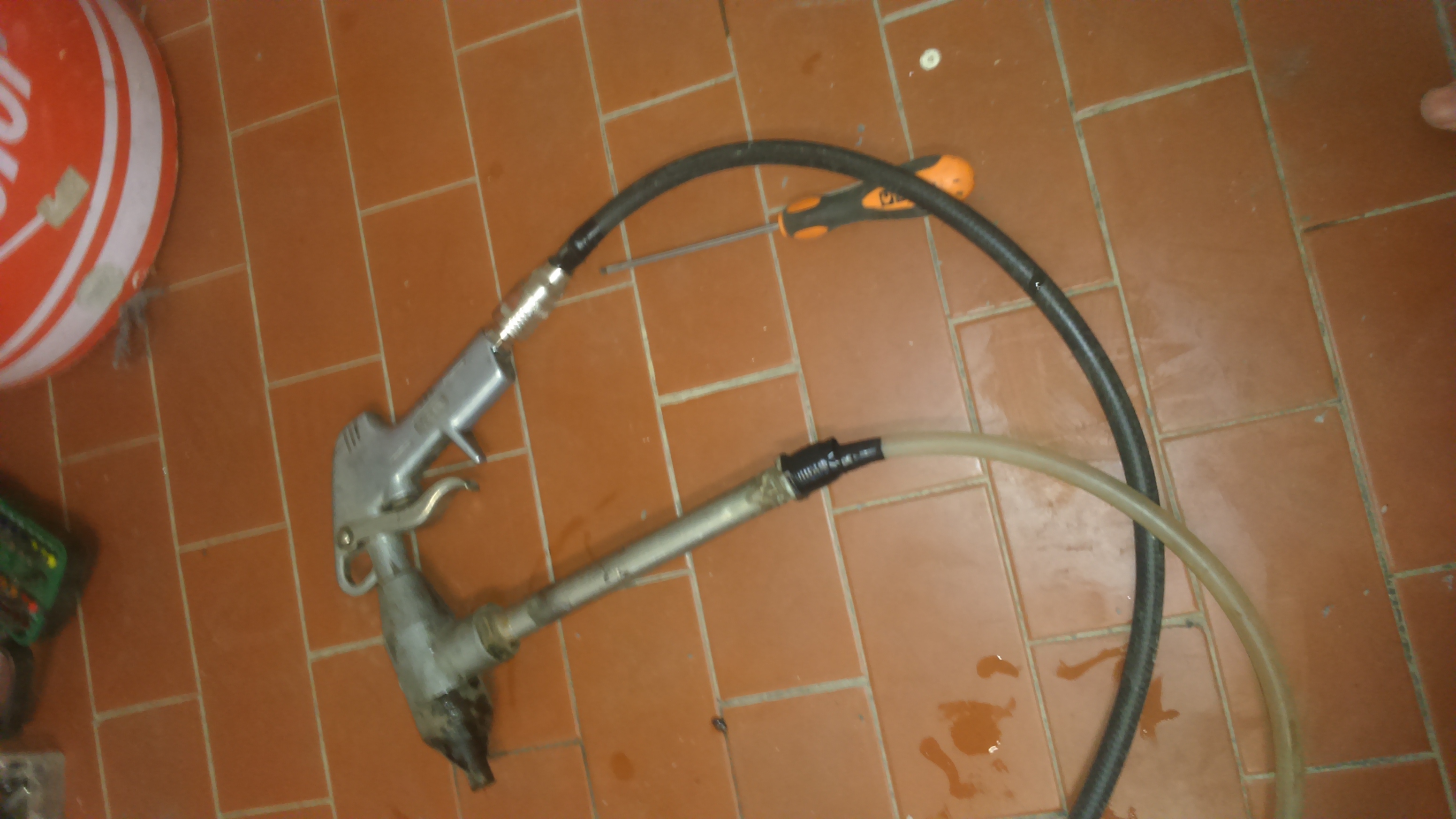

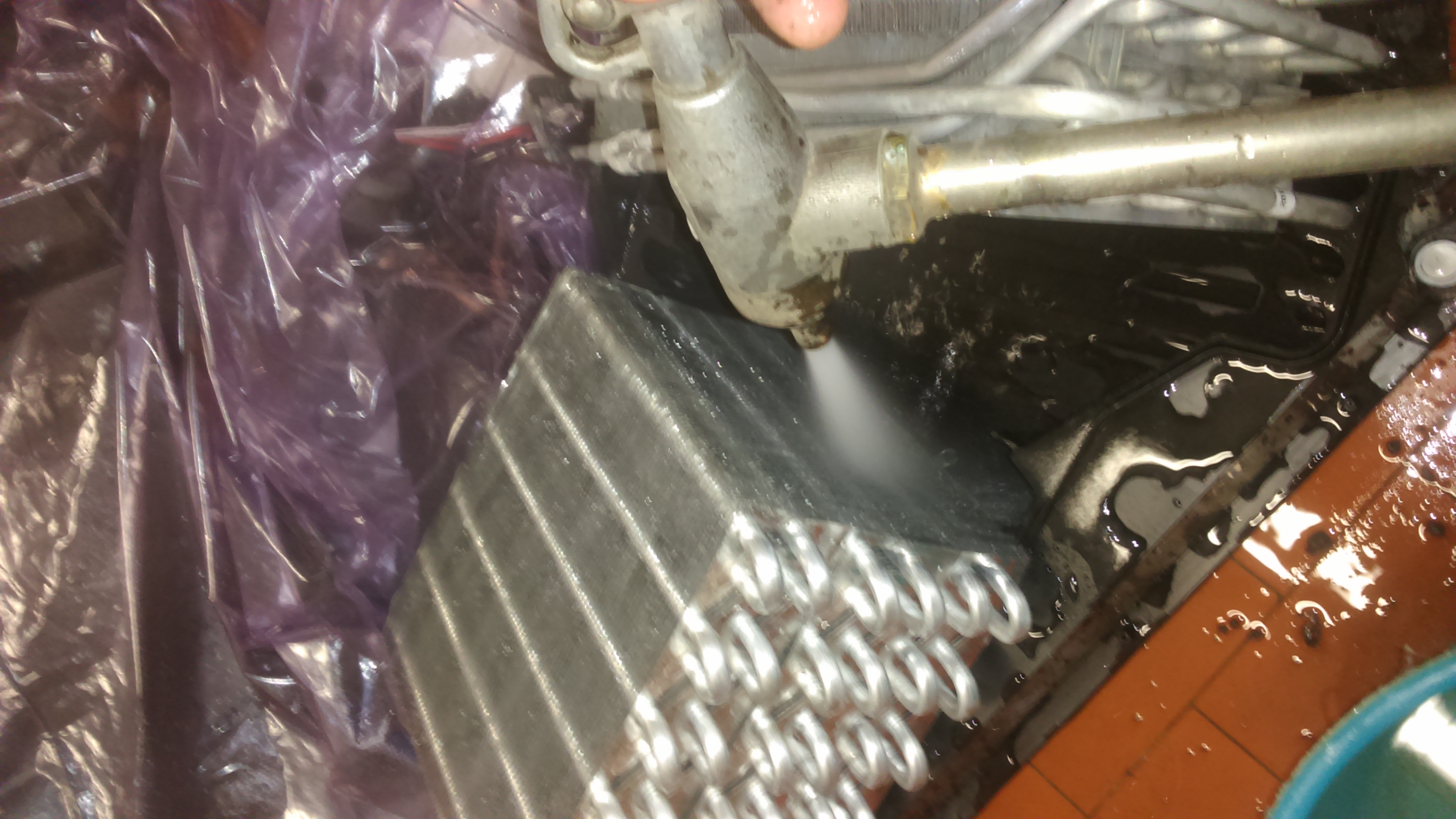

con compressore e pistola per sabbiatura ma con collegata una canna dell'acqua che pesca in un secchio si lavano gli scambiatori (non basta l'aria compressa, non pulisce bene come l'acqua tra le alette

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0846.JPG

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0847.JPG

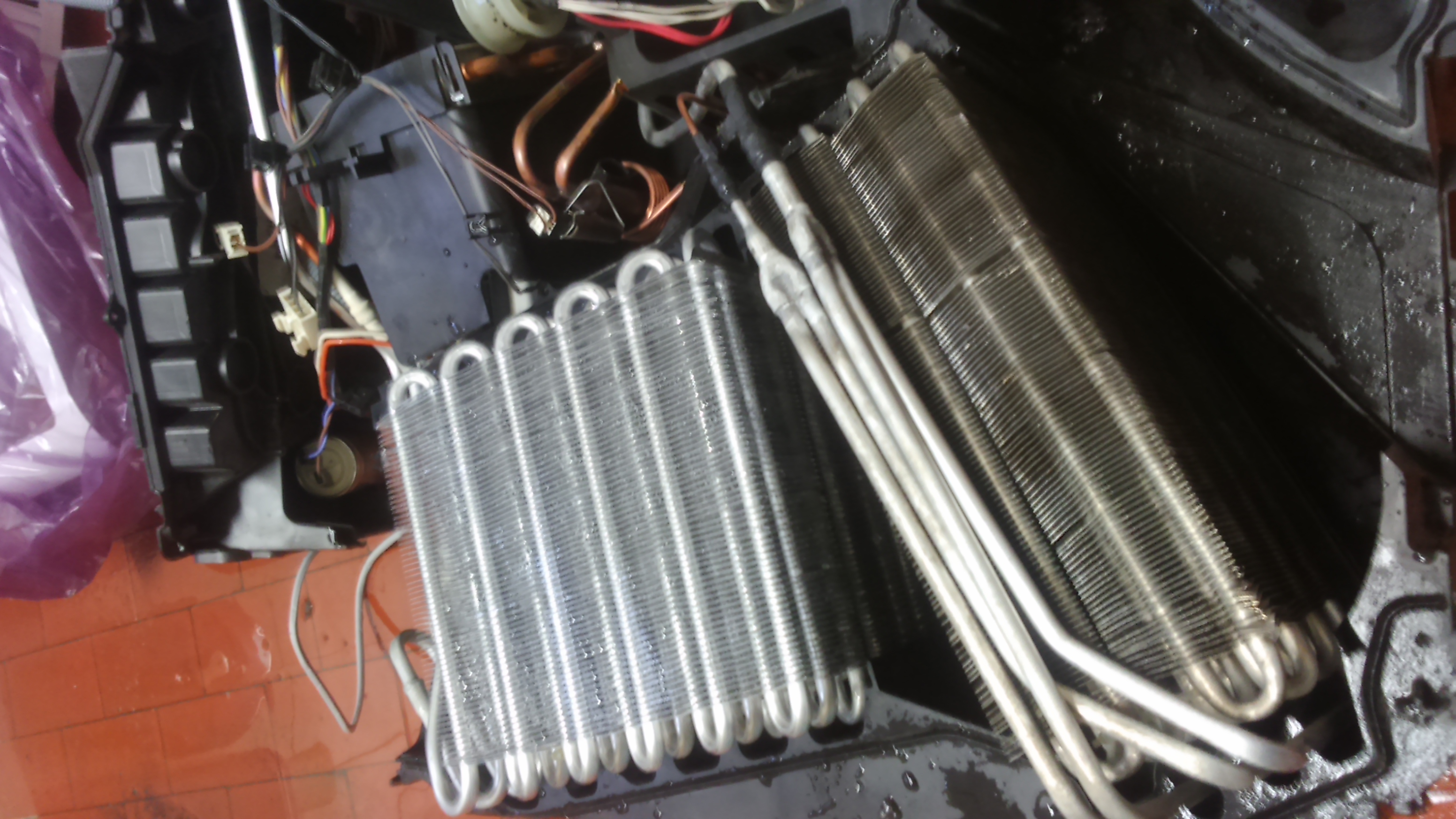

ecco il risultato finale

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0848.JPG

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0849.JPG



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 23/12/2016 15:38:05

direi un ottimo lavoro
bravo

hai asciugato con aria compressa, poi?
quante alette piegate? zero?
bravo



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 23/12/2016 16:46:15

scommetto che ti piacerebbe una lavatrice con lo scambiatoe esterno



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:12520

Stato:



Inviato il: 23/12/2016 18:44:07

Gran lavoro complimenti!!!!
Ma sbaglio o genera calore con una pompa, non con una resistenza???



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1220

Stato:



Inviato il: 23/12/2016 19:29:18

asciugatrice con pompa di calore

per le alette piegate che si vedono in foto le avevo piegate una volta quando avevo smontato solo il filtro anteriore e cercato con la pistola del compressore di pulirla ma non pulivo in pratica nulla visti i vari radiatori interni



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 23/12/2016 21:37:59

Ottimo lavoro Raunarde, effettivamente quando ho preso per mano la mia l'aria compressa ci mette molto a fare il lavoro di pulitura, specialmente se c'è ancora la presenta di umidità che impacca tutto lo sporco.

Con l'esperienza della mia Elettrolux per ora ferma in attesa di tempo da dedicargli stavo pensando al recupero della pompa di calore, almeno quella funziona ancora, per fare un grosso deumidificatore per la casa.



---------------
Chi non si indebita fa la rabbia degli usurai



ecologix1971

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4163

Stato:



Inviato il: 27/12/2016 08:36:37

Complimenti raunarde, bel lavoro ed ottima spiegazione



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 11:27:02

Buongiorno, volevo in informazione da Raiunarde, ma quando hai estratto il filtro inferiore, il filtro di plastica posizionato sul condensatore si può togliere, perché io L ho rotto e per rimetterlo mi sa che devo smontare tutto vero??? Grazie anticipo



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 11:29:57

CITAZIONE (Salvatore81, 27/02/2019 11:27:02 ) Discussione.php?214265&1#MSG7

Buongiorno, volevo in informazione da Raiunarde, ma quando hai estratto il filtro inferiore, il filtro di plastica posizionato sul condensatore si può togliere, perché io L ho rotto e per rimetterlo mi sa che devo smontare tutto vero??? Grazie anticipo



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 11:30:46

CITAZIONE (RAUNARDE, 27/02/2019 11:29:57 ) Discussione.php?214265&1#MSG4

asciugatrice con pompa di calore

per le alette piegate che si vedono in foto le avevo piegate una volta quando avevo smontato solo il filtro anteriore e cercato con la pistola del compressore di pulirla ma non pulivo in pratica nulla visti i vari radiatori interni



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1220

Stato:



Inviato il: 27/02/2019 13:48:52

si devi smontare tutto per sfilarlo. anch'io la prima volta ho fatto la stupidata di sforzarlo per farlo uscire rompendolo, poi ho smontato tutto ed è molto più facile.

a breve per la 5a volta smonterò l'asciugatrice per la pulizia annuale dello scambiatore di calore



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 19:04:08

CITAZIONE (RAUNARDE, 27/02/2019 13:48:52 ) Discussione.php?214265&1#MSG0

Buongiorno a tutti, ho fatto una guida per mostrare come cavolo gli ingegneri facilitano la pulizia degli scambiatori di calore su un'asciugatrice.



la mia va in pratica fatta esplodere, quando non c'è più nulla allora si può accedere allo scambiatore.



Iniziamo con lo svitare tute le viti sul pannello posteriore

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0834.JPG



dopo si toglie il piano d'appoggio superiore.



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0835.JPG



poi si smonta la parte anteriore con i comandi e si tolgono le 2 sponde laterali

consiglio di fare le foto su come sono collegati i cavetti



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0836.JPG

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0837.JPG



si smonta il cuscinetto posteriore,si stacca il pannello post, si allenta il tendicinghia che lascia in trazione la cinghia sul motore.

si rimuove il cestello e finalmente si arriva alla parte dove c'è compressore scambiatore evaporatore e filtro.



Scollegare tutti i fili dei vari sensori



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0838.JPG



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0842.JPG



svitate tutte le viti si riesce finalmente ad aprire il vano dove circola l'aria e dove sono presenti gli scambiatori. questo lo stato dopo 2 anni



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0843.JPG

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0844.JPG

http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0845.JPG





ora si protegge tutta la parte elettrica con sacchi della spazzatura e cellophan per impedire che schizzi d'acqua possano fare danni.



con compressore e pistola per sabbiatura ma con collegata una canna dell'acqua che pesca in un secchio si lavano gli scambiatori (non basta l'aria compressa, non pulisce bene come l'acqua tra le alette



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0846.JPG



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0847.JPG





ecco il risultato finale



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0848.JPG



http://www.energialternativa.info/public/newforum/ForumEA/P/DSC_0849.JPG



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 19:05:14

Ciao, ma la posso usare nel frattempo che smonto venerdì senza quel filtro, quando vado a rimontare il tendi cinghia andrà bene come prima ❓



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 19:05:56

CITAZIONE (RAUNARDE, 27/02/2019 19:05:14 ) Discussione.php?214265&1#MSG4

asciugatrice con pompa di calore

per le alette piegate che si vedono in foto le avevo piegate una volta quando avevo smontato solo il filtro anteriore e cercato con la pistola del compressore di pulirla ma non pulivo in pratica nulla visti i vari radiatori interni



Salvatore81
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 27/02/2019 21:40:06

CITAZIONE (RAUNARDE, 27/02/2019 19:05:56 ) Discussione.php?214265&1#MSG10

si devi smontare tutto per sfilarlo. anch'io la prima volta ho fatto la stupidata di sforzarlo per farlo uscire rompendolo, poi ho smontato tutto ed è molto più facile.

a breve per la 5a volta smonterò l'asciugatrice per la pulizia annuale dello scambiatore di calore
