tutti questi fili sottili non mi piacciono, perché se metti in corto l'ingresso di uno dei voltmetri il filo sottile ,percorso da centinaia di ampere
se proprio vuoi mettere tutti quei voltmetri dovresti almeno mettere un fusibile di 1A al positivo di ogni batteria per andare al voltmetro.
(sono antipatico lo so)

ho realizzato quella basetta prima che decidessi di collegare i voltometri. Quando arriveranno, mi farò aiutare da un amico elettrotecnico e farò in modo da non creare corti. Se è preferibile mettere il fusibile, quando realizzerò la base sulla quale fissare i voltometri, magari, nel collegamento, dietro metterò dei fusibili sul positivo. Grazie per l'informazione

il fusibile devi metterlo proprio vicino alla batteria, altrimenti il cavo può andare a fuoco. Ad esempio potresti collegare il voltmetro alla batteria con una pinza coccodrillo e mettere il fusibile dentro il coccodrillo

non conosco questa pinza o almeno non ne ho viste mai con il fusibile. Di pinze ne uso per collegare i cavi ma questa a coccodrillo non l'ho mai sentita. farò una ricerca su ebay e vedrò come è fatta, se necessario le prendo 24. Grazie

ho visto come sono, sono pinze normali che ho sui desolfatori, ma non capisco come si può mettere il fusibile.

con un lavoro artigianale.
altrimenti se non vuoi fare invenzioni puoi mettere un portafusibili a filo subito dopo la pinza.

portafusibile passante

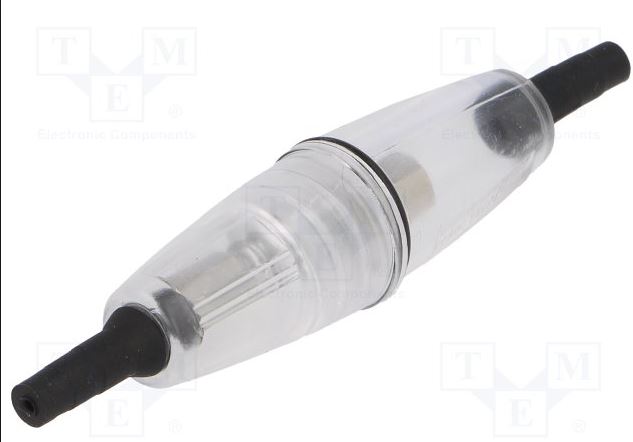

Immagine Allegata: portafusibili.JPG


lo cerco e vedo di ordinarli

ordinati 24 porta fusibili

Se non ho contato male, le batterie sono due serie da 48V messe in parallelo, il fusibile non si mette sul singolo elemento della serie, ma uno per tutta la serie, quindi ti occorrono due fusibili di adeguata capacità, uno per ogni serie. I collegamenti tra le varie batterie devono essere tutti uguali e il più possibile corti, dal primo e dall'ultimo elemento della serie partono due cavi di grosso calibro che portano all'inverter. Il fusibile lo puoi mettere subito dopo il positivo del primo elemento oppure, e penso sia meglio, a metà della serie.

Altra cosa che farei, aumenterei i distanziatori portandoli da 3 a 7, in modo da scaricare meglio il peso sulla fila inferiore. Generalmente le file non si sovrappongono, per impilarle si usano scaffali.

Salentino usa 24 voltmetri per controllare le tensioni di ogni batteria.
per collegare i voltmetri partono dalle batterie 24 fili sottili.
ogni filo sottile va protetto da un fusibile da 1 A posto vicino alla batteria, altrimenti in caso di contatto sul voltmetro i fili prendono fuoco

Capito, i fili che si vedono servono solamente per la misura della tensione dei singoli elementi e non per il carico.

CITAZIONE (calcola, 23/02/2017 08:05:17 )

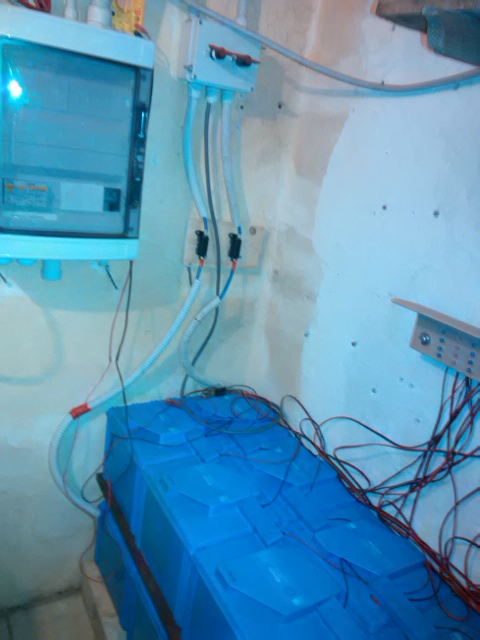

Immagine Allegata: IMG_20170223_184559.jpg

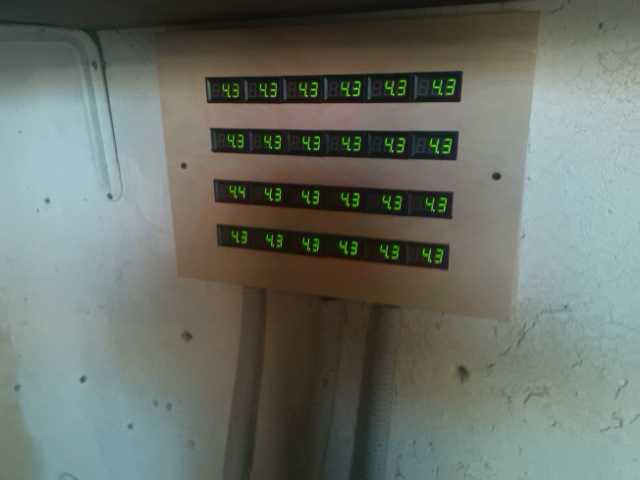

i voltometri sono arrivati e li ho collegati in attesa di modificare anche l'altezza delle batterie per poter collegare il portafusibile da 1A ad ogni batteria. Sto predisponendo un armadietto per contenere le batterie. In attesa vi allego la foto dei voltometri con l'indicazione della tensione uguale per tutte e 24 batterie.
