Claudio
| Inviato il: 19/06/2017 18:11:55
|
Elix sono meglio il nodemcu 1.0 o il D1 mini, hanno l'USB e non devi ravanare per la programmazione e l'alimentazione va via USB, sarebbe interessantissimo avere un D1 Mini che legge la temperatura e un altro D1 Mini con display OLED, il solito, inserito nella presa che ci informa della temperatura e che magari comanda la ventola.

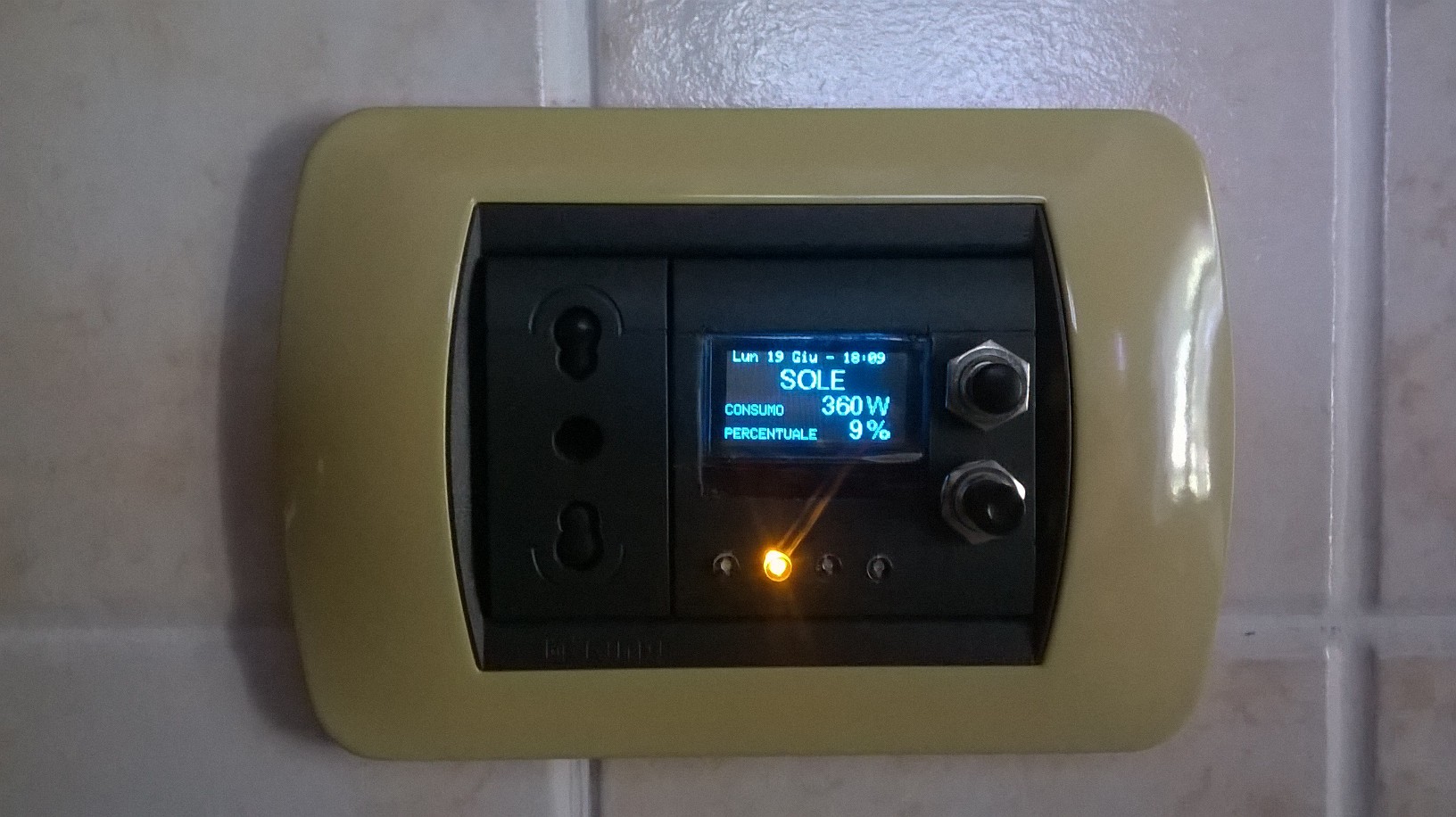

Tipo come quello che uso per il 4048 così
Immagine Allegata: Oled-1.jpg
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Claudio
| Inviato il: 19/06/2017 18:18:24
|
Il mio Samsung non ha la serpentina dietro ma ha un pitone arrotolato tutto alettato, a fianco del compressore e una ventola da 20Cm che raffredda tutto, è silenziosissima ma va quasi sempre.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
BellaEli
| Inviato il: 19/06/2017 18:35:38
|
CITAZIONE
interessantissimo avere un D1 Mini che legge la temperatura e un altro D1 Mini con display OLED, il solito, inserito nella presa che ci informa della temperatura e che magari comanda la ventola.
Tipo come quello che uso per il 4048 così
Idea davvero simpatica... vediamo cosa si riesce a fare...
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
calcola
| Inviato il: 19/06/2017 20:57:04
|

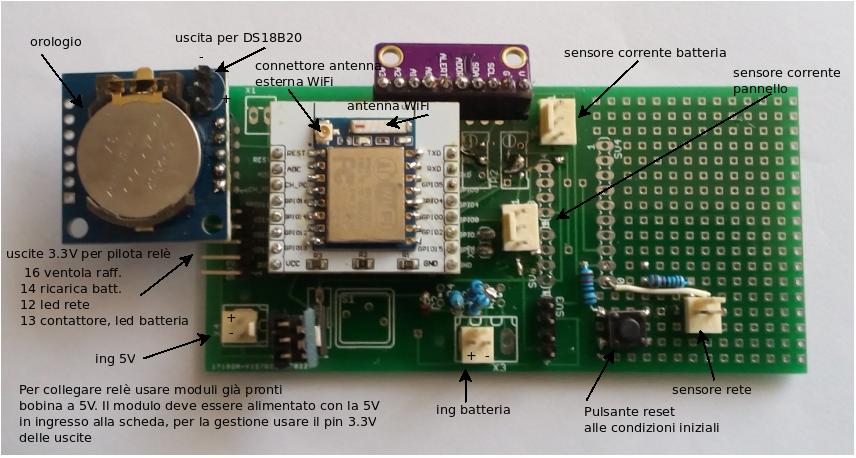

Secondo me avere due esp in funzione è inutile, con uno si fa tutto e ne avanza ancora. Per lo sviluppo o un prototipo ,il nodemcu è la scelta migliore, mentre per un progetto definitivo è meglio preparare un pcb ad hoc e saldare l'esp direttamente sopra. Tipo così:
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
Claudio
| Inviato il: 20/06/2017 02:06:58
|
Calcola dicevo 2 D1 Mini perché uno sta sul frigo, misura la temperatura e comanda la ventola, l'altro nella presa riceve i dati li visualizza e con i pulsantini regoli la soglia di intervento della ventola collegata al primo D1.
E' giustamente un po' complessa la cosa, però sarebbe una super finezza, che non può mancare dopo tutto quel lavoro fatto da Elix.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
BellaEli
| Inviato il: 20/06/2017 02:13:17
|
Leggendo Claudio e Calcola mi viene da pensare che in una casa come la nostra, piena di aggeggi strani, bisogna pensare a dei sistemi con comunicazioni asincrone:
oggi realizzo un sistema di monitoraggio del frigo e faccio si che l'ESP mandi i dati ad un server;
domani realizzo un sistema per controllare il fotovoltaico e invio i dati allo stesso server su un database differente;
dopodomani realizzo un sistema di controllo per il solare termico e invio i dati allo stesso server su un ulteriore database.
Infine un ulteriore ESP si occuperà di leggere, organizzare schematicamente e visualizzare i dati di ogni sistema.
In questo modo si ha la scalabilità verso ogni futura implementazione a costi contenuti.
Il "Server" può essere anche un dispositivo economico come Raspberry o simili.
Personalmente non ho problemi in tal senso, ho un vero server collegato con la rete casalinga, ma per chi si trova in scenari diversi ci sono soluzioni altrettanto semplici.
Elix
Modificato da BellaEli - 20/06/2017, 02:20:32
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
BellaEli
| Inviato il: 20/06/2017 02:16:56
|
@Claudio: la mia idea è di collegare la ventola direttamente sui morsetti del compressore, perché dovrei controllarla manualmente ???
Cmq quella scatoletta con l'oled è davvero fichissima !!!
Peccato solo per i bordi non perfetti...
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
Claudio
| Inviato il: 20/06/2017 02:18:50
|
Elix sarebbe bellissimo per noi, ma ad ogni aggiunta mia moglie dice, ricordati che devo poterlo usare da sola, e allora metto i tastini, su giù, destra sinistra e il più importante ON/OFF.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Claudio
| Inviato il: 20/06/2017 02:22:21
|
Purtroppo sono stato un pochino frettoloso perché volevo vedere il risultato e il taglierino è andato per i fatti suoi.
Si va bene anche in parallelo al compressore, ma in inverno non servirebbe.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
BellaEli
| Inviato il: 20/06/2017 02:33:32
|
CITAZIONE
Si va bene anche in parallelo al compressore, ma in inverno non servirebbe
Ne sei davvero sicuro ??? Anche su un frigo da incasso che verrà schiumato per canalizzare l'aria ???
L'unica considerazione ipotizzabile è che in inverno, essendo la temperatura del sottotetto più bassa, si creerà una colonna d'aria che autonomamente tenderà a raffreddare la serpentina, ma di quanto potranno dircelo solo i sensori !!!
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
calcola
| Inviato il: 20/06/2017 06:33:17
|
CITAZIONE
Calcola dicevo 2 D1 Mini perché uno sta sul frigo, misura la temperatura e comanda la ventola, l'altro nella presa riceve i dati li visualizza e con i pulsantini regoli la soglia di intervento della ventola collegata al primo D1.
Potrebbe essere utile solo nel caso in cui si vuole la visualizzazione dei dati in un posto diverso in cui é collocato l'esp che gestisce il servizio, altrimenti non capisco l'utilità di due esp per gestire la stessa cosa, ne basta solo uno che comanda la ventola e visualizza anche i dati.
CITAZIONE
oggi realizzo un sistema di monitoraggio del frigo e faccio si che l'ESP mandi i dati ad un server;
domani realizzo un sistema per controllare il fotovoltaico e invio i dati allo stesso server su un database differente;
dopodomani realizzo un sistema di controllo per il solare termico e invio i dati allo stesso server su un ulteriore database.
Appunto quello che volevo dire quando più sopra scrivevo di ulteriori sviluppi, in tal caso é necessaria una scheda ad hoc, versatile, pensata per poter essere impiegata in tutti i nodi. Ogni nodo invia i dati al server, ma volendo può essere consultato in modo indipendente.
La scheda postata più sopra ha le piazzole per 2 espansioni analogiche, 2 espansioni digitali, 2 circuiti interruttori. 4 delle 8 porte analogiche sono già cablate, le altre possono essere cablate in base alle esigenze nella zona millefori. Nel caso postato ha installato ció che serve per gestire il fv, infatti è la scheda che ho fatto per regalarla ad un amico, ma lo stesso pcb installando ciò che mi serve può essere usato un po' per tutto, gestire i termostati, la serra, le luci, il fv...
CITAZIONE
Il "Server" può essere anche un dispositivo economico come Raspberry o simili.
Nel mio caso faccio proprio così, e ne abbiamo già parlato nella discussione di luca. Il rasberry ricevuta la richiesta, consulta in nodo chiamato e visualizza i dati. Solamente che il nodo invia al server non solo i dati, ma l'intera tabella html e ciò crea un fastidioso vuoto ogni volta che aggiorna i dati.
L'ideale sarebbe di separare le due cose, la tabella html mantenuta sul server ed alla richiesta di visualizzazione popolata con i dati ricevuti da una stringa testo inviata dal nodo consultato. Il che sembra facile, ma per le mie conoscenze é una difficoltà seria.
Non funziona se il nodo invia i dati ad un server mysql e la visualizzazione impiega i dati prelevati dal database. Funzionava via cavo non funziona con il wifi, troppo traffico dati generato.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
calcola
| Inviato il: 20/06/2017 06:51:34
|
CITAZIONE
Elix sarebbe bellissimo per noi, ma ad ogni aggiunta mia moglie dice, ricordati che devo poterlo usare da sola, e allora metto i tastini, su giù, destra sinistra e il più importante ON/OFF.

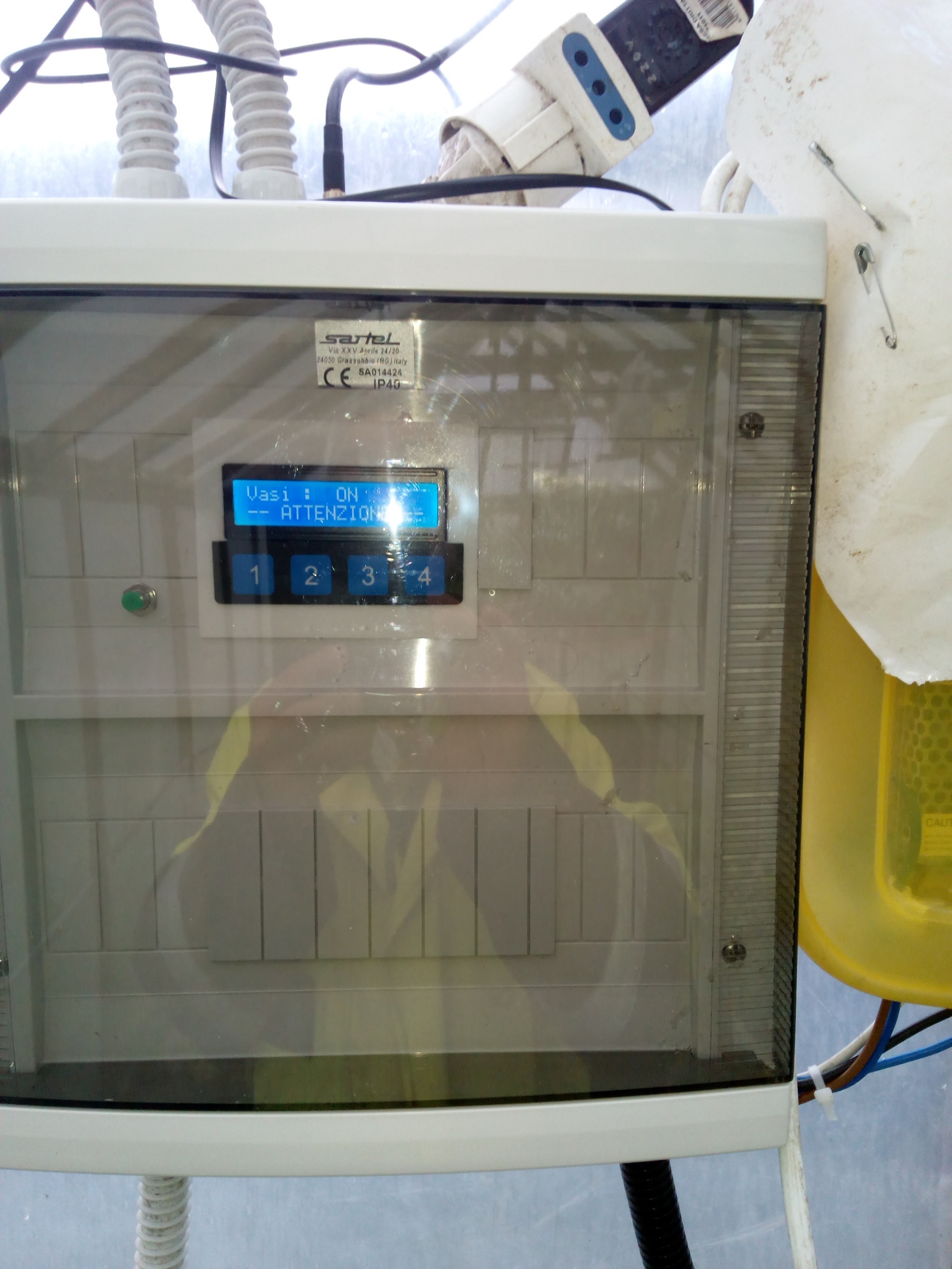

Penso sia il problema di tutti, Come pulsantiera uso questa, ho anche la versione tipo tastierino numerico pc con 10 pulsanti.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
Luca450Mhz
| Inviato il: 20/06/2017 09:58:35
|
CITAZIONE (BellaEli, 20/06/2017 02:13:17 )
Leggendo Claudio e Calcola mi viene da pensare che in una casa come la nostra, piena di aggeggi strani, bisogna pensare a dei sistemi con comunicazioni asincrone:
oggi realizzo un sistema di monitoraggio del frigo e faccio si che l'ESP mandi i dati ad un server;
domani realizzo un sistema per controllare il fotovoltaico e invio i dati allo stesso server su un database differente;
dopodomani realizzo un sistema di controllo per il solare termico e invio i dati allo stesso server su un ulteriore database.
Infine un ulteriore ESP si occuperà di leggere, organizzare schematicamente e visualizzare i dati di ogni sistema.
In questo modo si ha la scalabilità verso ogni futura implementazione a costi contenuti.
Il "Server" può essere anche un dispositivo economico come Raspberry o simili.
Personalmente non ho problemi in tal senso, ho un vero server collegato con la rete casalinga, ma per chi si trova in scenari diversi ci sono soluzioni altrettanto semplici.
Elix
E' quello che sto facendo con il mio sistema di domotica che ho illustrato in un thread qui sul forum.
Tanti ESP in giro per casa ognuno con le sue funzioni, che fanno riferimenti ad un nodo centrale (Raspberry) che prende i dati ed invia i comandi ai vari nodi
---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
|
| | |
calcola
| Inviato il: 20/06/2017 10:51:47
|
Inviano i dati su richiesta del server o ad intervalli brevi (1-2secondi)?
La mia lan wifi non regge la comunicazione continua di dati da tanti nodi, spesso parecchio distanti dal router.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
Luca450Mhz
| Inviato il: 20/06/2017 11:41:39
|
Al momento non ho dati inviati dai nodi periferici al Rasp, ma succede il contrario che il Rasp richiede le info quando gli servono.
Però si può fare in modo che ad intervalli regolari i vari nodi periferici inviino i dati al nodo centrale.
Anche nel tuo caso forse forse basta abbassare la frequenza degli aggiornamenti per non intasare il router
---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
|
|
| | |
|
