Tensione anomala su 2^ regolatore 4048MST
FinePagina

Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 17/07/2017 17:12:37

Ti allego l immagine per farti capire meglio
Il sensore tensione e prima del rele venendo dai pannelli questo collegato alla logica di controllo decide se chiudere il rele o meno dal rele poi all inverter dove c e anke il sensore corrente

Nel tuo caso rimane chiuso e vedi la tensione del circuito dopo cioe di ricarica/tensione delle batterie



Immagine Allegata: P_20170717_170829.jpg

ForumEA/R/P_20170717_170829.jpg



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 17/07/2017 17:44:27

Si Vincent ma dove si trova questo circuito sui pannelli o sull'inverter? non conosco questa logica controllo. Che cos'è? un qualcosa che si trova nell'inverter, altrimenti non ho nessuna logica controllo montata da me con i relè.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 17/07/2017 18:02:11

Franco è un relay montato sulla scheda del secondo regolatore e Vincent ipotizza possa essere rimasto con i contatti incollati.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 17/07/2017 18:02:39

Dentro l inverter e la logica e in parte sul regolatore in parte sulla main (2 firmware)

se ti passa in garanzia ve bene se no o lo tieni cosi con i diodi se no quando sara lo apri e dai un colpetto a quei pezzi di plastica nera "rele"

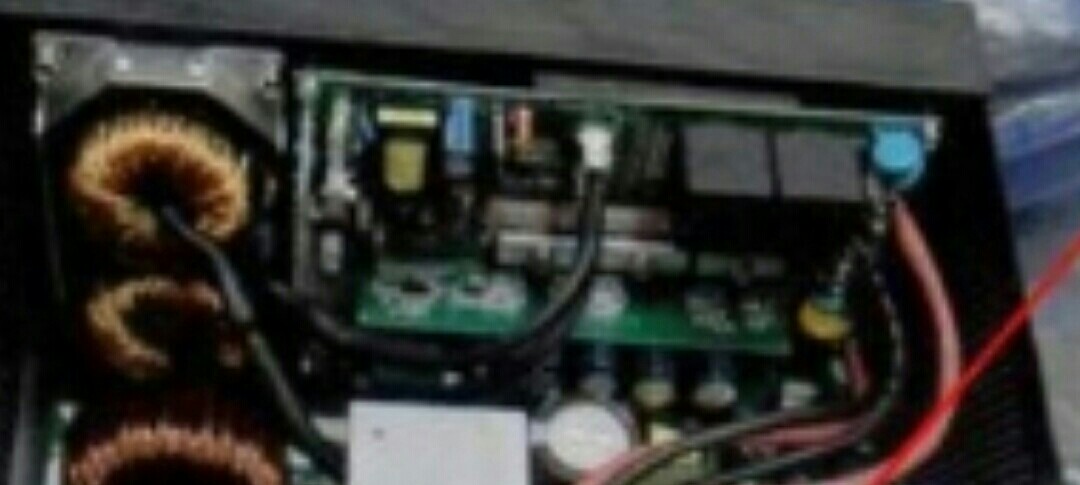

Oltre a quella nel tuo c e un altra scheda piu sotto che e il secondo regolatore e rele incollati dovrebbero essere quelli



Immagine Allegata: Screenshot_20170717-180029_1_1.jpg

ForumEA/R/Screenshot_20170717-180029_1_1.jpg



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 17/07/2017 19:31:12

Ok ora ho capito, ma dobbiamo aspettare il responso del supporto MPPSolar per sapere cosa dicono. Dopo mi regolerò di conseguenza, intanto l'inverter lavora tranquillamente con il 2^ regolatore vuoto, ma con 52.8V e 30W.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 17/07/2017 21:54:23

il Salentino, qui c'è una foto della tuo regolatore smontato LINK
anche qui LINK



Modificato da Riccardo - 17/07/2017, 22:22:09


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 17/07/2017 22:36:16

Riccardo ho letto, ma non ci ho capito un tubo, io non mi occupo di elettronica, ma di contabilità applicata all'informatica. La differenza è tanta per riuscire a capire come riparare quei particolari. Spesso mi cimento in cose che non conosco, ma riuscire a fare quello che fai tu, non credo proprio di riuscirci. Se proprio ho bisogno di qualche riparazione, mi rivolgo a Vincent che è ad un tiro di schioppo da me. Per il momento visto che non crea problemi all'impianto, lo lascio con i 2 regolatori e vediamo che fine farà. Quando riceverò qualche notizia da MPPSolar agirò di conseguenza.



Modificato da Il_Salentino - 17/07/2017, 22:51:32


---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 17/07/2017 22:53:57

CITAZIONE (Claudio, 17/07/2017 18:02:11 ) Discussione.php?214702&4#MSG47

Franco è un relay montato sulla scheda del secondo regolatore e Vincent ipotizza possa essere rimasto con i contatti incollati.

Se il probabile relè può trovarsi nei pressi dei contatti dei pannelli, potrei dare un colpo con il cacciavite e tentare di sbloccarli? Oppure dò un colpo sul coperchio frontale nelle vicinanze dei contatti dei 2 regolatori, sono vicini, il 3 è dietro.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 17/07/2017 22:59:10

CITAZIONE (Il_Salentino, 17/07/2017 22:36:16 ) Discussione.php?214702&4#MSG51

Riccardo ho letto, ma non ci ho capito un tubo, io non mi occupo di elettronica, ma di contabilità applicata all'informatica. La differenza è tanta per riuscire a capire come riparare quei particolari. Spesso mi cimento in cose che non conosco, ma riuscire a fare quello che fai tu, non credo proprio di riuscirci. Se proprio ho bisogno di qualche riparazione, mi rivolgo a Vincent che è ad un tiro di schioppo da me. Per il momento visto che non crea problemi all'impianto, lo lascio con i 2 regolatori e vediamo che fine farà. Quando riceverò qualche notizia da MPPSolar agirò di conseguenza.

Guarda solo le foto cosi capisci come sono messi i regolatori e i rele. Non è possibile arrivare con un cacciavite sui relè senza aprire il contenitore.
Franco se quando c'era il sole tu sul secondo regolatore vedevi una tensione di 70:80V il circuito mppt è funzionante se quando c'era il sole vedevi una tensione di 56:62 v il circuito mppt è guasto



Modificato da Riccardo - 17/07/2017, 23:03:30


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 17/07/2017 23:05:55

CITAZIONE (Il_Salentino, 17/07/2017 22:36:16 ) Discussione.php?214702&4#MSG51

Quando riceverò qualche notizia da MPPSolar agirò di conseguenza.

sono anch'io di quell'idea



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 17/07/2017 23:33:46

Riccardo la tensione era superiore tanto è vero che prima gli amorfi erano i pannelli che producevano di più, dal 12/7, i pannelli che erano sul 2^ regolatore hanno iniziato a produrre di più, ma già da giorno 11/7 prima che facessi la modifica il secondo regolatore ha iniziato ad avere quella tensione; il giorno 11-12/7 sino alle 21,00, il 13/7 sino alle 23,00 e dal 14 tutta la notte. Non credo sia il relè attaccato, E' possibile che resti attaccato gradualmente? Per questo ho voluto verificare se la tensione togliendo i pannelli si portava a 0 la notte, perchè di giorno quel regolatore produceva e produce benissimo.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 18/07/2017 00:02:00

Accidenti ci vorrebbe un bel colpo alla fonzie
diciamo che il rele si trova all angolo inferiore destro della pulsantiera se bussi tipo tamburo e incroci le dita magari si scolla... Non e detto pero.

Se hai i sigilli ti dico che col fono li togli e li rimetti ma non devi smontare niente e soprattuto quando tutto e spento provi a dare un colpetto sui rele

Se la tendione comunque coi pannelli collegati c e ...ti funziona come diceva Riccardo



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 18/07/2017 15:56:40

Riccardo, dopo aver fatto il ripristino dei valori sull'inverter per cercare di riparare il problema del 2^ regolatore, io ero riuscito a settare il Bulk a 58,4 ed il Float a 57,3. ma ora non riesco più a farlo. Sarà perchè èrotto l'inverter o sbaglio io con i settaggi? Mi consente di cambiare ii valori, ma non mi consente di salvare. Puoi darmi qualche dritta o devo cambiare le release di Watchpower? io ho la 1.10sp1



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 18/07/2017 16:21:50

Dal pannello non puoi cambiarli?
Il parametro tipo batteria mettilo su use altrimenti e normale che non te lo cambia dove ce agm metti use



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 18/07/2017 16:38:05

Vincent quello l'ho fatto; ho questi parametri: Solar only, SBU, UPS,USER, SINGLE, ma non mi memorizza i valori che voglio io 58,4 di Bulk e 57,3 di Float altrimenti i pannelli alle 14,00 non producono più. Prima di fare il ripristino valori di default, ero riuscito ad avere quei valori. ora non riesco a farlo



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l
