raga ecco com'è collegato arduino ,l'unica differenza che invece di arduino uno ho collegato arduino nano

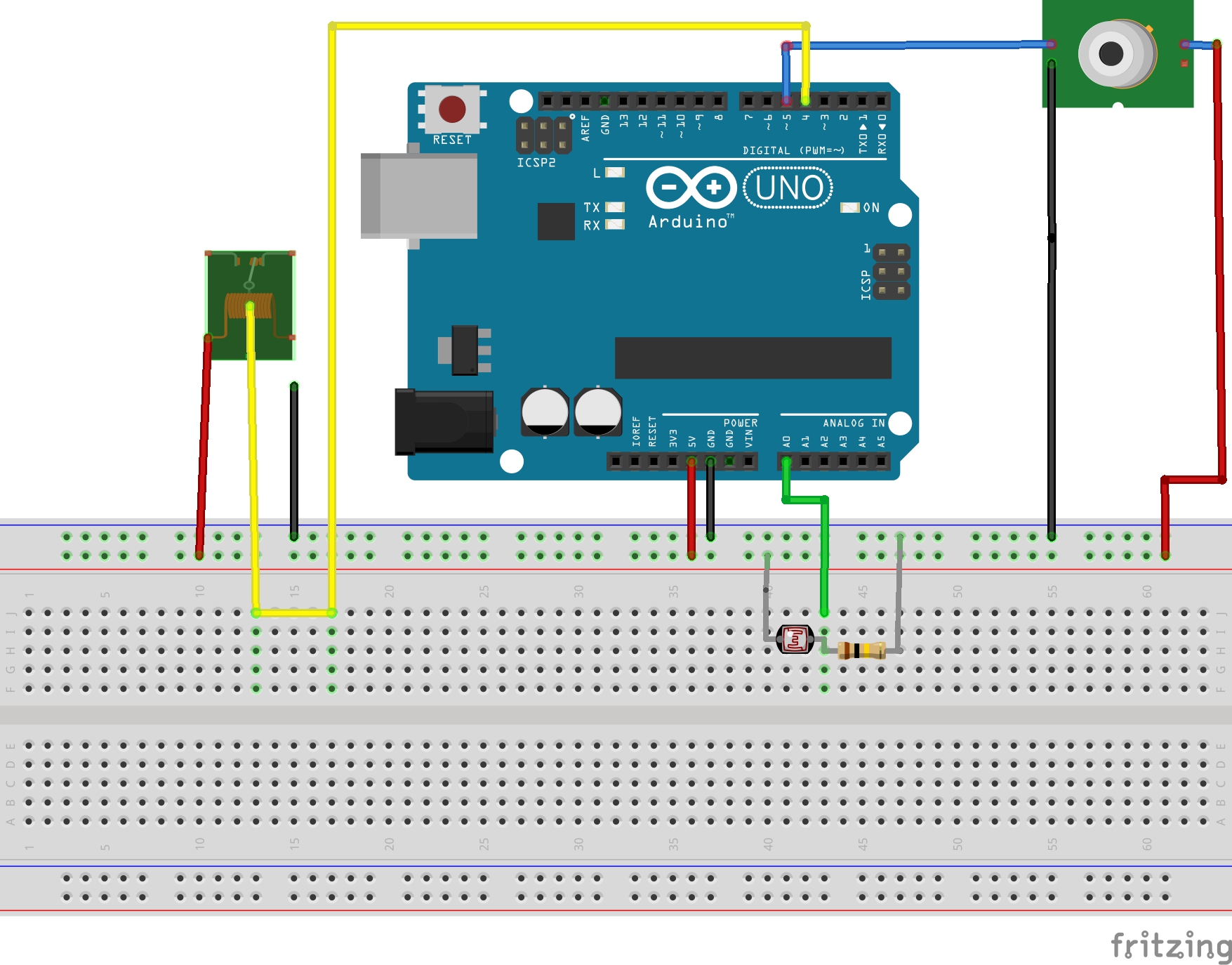

Immagine Allegata: SCHEMA PIR CREP_bb.jpg


dimenticavo di dire che il positivo e il negativo del relè,di arduino,e del pir sono collegati direttamente ad un alimentatore da 220v a 5volt 700ma

ho impostato il tempo sul pir a minimo che dovrebbero essere 20 secondi e modificato lo sketch come di seguito. Cosa succede che in condizioni di buio appena do corrente ad arduino il relè si eccita e resta eccitato per 8 minuti e ancora non si stacca .




#define SOGLIAFOTORESISTENZA 400

int pinFoto = A0;
int pinRele = 4;
int pinPir = 5;

int attesaMovimenti = 100; // Millisecondi tra una rilevazione di movimento e un'altra
long primoMovimento = 0; // Gestirà il tempo delle letture
long tempoAccensione = 0; // Millis di accensione del rele
int durataAccensione = 180; // Tempo di attivazione del rele
int inMovimento = false; // Flag per gestire il sensore PIR
int valorePir = 0; // Letture del PIR
int valoreFoto = 0; // Lettura della fotoresistenza
int releAcceso = 0; // Stato attuale del rele

void setup() {
pinMode(pinFoto, INPUT);
pinMode(pinPir, INPUT);
pinMode(pinRele, OUTPUT);

analogWrite(pinRele, HIGH); // La maggior parte dei relè si diseccitano con un valore alto
}

void loop() {
valoreFoto = analogRead(valoreFoto);

if (valoreFoto < SOGLIAFOTORESISTENZA) {
valorePir = digitalRead(pinPir);

if (valorePir == HIGH) {
if (inMovimento == true) {
if (millis() > primoMovimento + attesaMovimenti) {
// Attivo il relè
digitalWrite(pinRele, LOW);
tempoAccensione = millis();
releAcceso = 1;
}
} else {
// Metto da parte il tempo del primo movimento
inMovimento = 1;
primoMovimento = millis();
}
} else {
inMovimento = false;
}

}

if (releAcceso == 1 && (millis() > tempoAccensione + (durataAccensione * 60 * 1000))) {
// Spengo il rele
digitalWrite(pinRele, HIGH);
primoMovimento = 0;
releAcceso = 0;
}

delay(100);

}

CALCOLA ho provato anche il tuo sketch che sarebbe il seguente :

#define SOGLIAFOTORESISTENZA 400
#define fotoCellula A0

int pinFoto = 3;
int pinRele = 4;
int pinPir = 5;


int attesaMovimenti = 100; // Millisecondi tra una rilevazione di movimento e un'altra
long primoMovimento = 0; // Gestirà il tempo delle letture
long tempoAccensione = 0; // Millis di accensione del rele
int durataAccensione = 180; // Tempo di attivazione del rele
int inMovimento = false; // Flag per gestire il sensore PIR
int valorePir = 0; // Letture del PIR
int valoreFoto = 0; // Lettura della fotoresistenza
int releAcceso = 0; // Stato attuale del rele

void setup() {
pinMode(pinFoto, INPUT);
pinMode(pinPir, INPUT);
pinMode(pinRele, OUTPUT);

analogWrite(pinRele, LOW); // La maggior parte dei relè si diseccitano con un valore alto
}

void loop() {
valoreFoto = analogRead(fotoCellula);

if (valoreFoto < SOGLIAFOTORESISTENZA) {
valorePir = digitalRead(pinPir);

if (valorePir == LOW) {
if (inMovimento == true) {
if (millis() > primoMovimento + attesaMovimenti) {
// Attivo il relè
digitalWrite(pinRele, HIGH);
tempoAccensione = millis();
releAcceso = 1;
}
} else {
// Metto da parte il tempo del primo movimento
inMovimento = 1;
primoMovimento = millis();
}
} else {
inMovimento = false;
}

}

if (releAcceso == 1 && (millis() > tempoAccensione + (durataAccensione * 60 * 1000))) {
// Spengo il rele
digitalWrite(pinRele, HIGH);
primoMovimento = 0;
releAcceso = 0;
}

delay(100);

}

ma devo cambiare anche qualcosa nei collegamenti? no perche non fa niente il relè al passaggio d'avanti al pir

Ho trovato nel codice quella che a mio avviso era una incongruenza e l'ho segnalata e corretta, non ho letto con attenzione tutto il codice. Inoltre premetto che non ho ancora ben chiaro cosa vuoi fare, in quanto ho seguito distrattamente la tua discussione.

Mi sembra di aver capito che quando la fotoresistenza indica un valore corrispondente al buio e davanti al pir passa qualcosa, si deve attivare il relè temporizzato per il tempo impostato nel codice. E' così che deve essere?
Quando qualcosa passa davanti al pir lo stato del pinPir è alto o basso?

Se la logica è quello che ho supposto sopra, prova così:

#define SOGLIAFOTORESISTENZA 400
#define fotoCellula A0

int pinFoto = 3;
int pinRele = 4;
int pinPir = 5;

////////////////////////////////////////////////////////////////

int durataAccensione = 3; // Tempo di attivazione del rele in minuti

//////////////////////////////////////////////////////////////////

unsigned long tempoAccensione = 0; // Millis di accensione del rele
boolean inMovimento = false; // Flag per gestire il sensore PIR
boolean stopFoto = false;
int valorePir = 0; // Letture del PIR
int valoreFoto = 0; // Lettura della fotoresistenza
int releAcceso = 0; // Stato attuale del rele

void setup() {
Serial.begin(115200);
pinMode(pinFoto, INPUT);
pinMode(pinPir, INPUT);
pinMode(pinRele, OUTPUT);
analogWrite(pinRele, LOW); // La maggior parte dei relè si diseccitano con un valore alto
}

void loop() {
valoreFoto = analogRead(fotoCellula);
valorePir = digitalRead(pinPir);
Serial.println("");
Serial.print("fotocellula:  "); Serial.println(valoreFoto);
Serial.print("Pir: "); Serial.println(valorePir);

if (valoreFoto < SOGLIAFOTORESISTENZA && stopFoto == false) {stopFoto = true;}

if (valorePir == HIGH && inMovimento == false && stopFoto == true) { inMovimento = true; tempoAccensione = millis();}

if ((inMovimento == true) && (millis() < (tempoAccensione + (durataAccensione * 60000)))){digitalWrite(pinRele, HIGH);
Serial.print("Relay : acceso. Countdown: "); Serial.println((tempoAccensione + durataAccensione * 60000) - millis());}
else {digitalWrite(pinRele, LOW); inMovimento = false; stopFoto = false; Serial.println ("relay spento");}



delay(100);

}

CITAZIONE (calcola, 25/11/2017 08:27:48 )

sto provando a banco e sembra andar tutto ok oggi monto a soffitto e vi dirò nei prossimi giorni...

Il test a soffitto sta andando bene funziona tutto come dovrebbe.

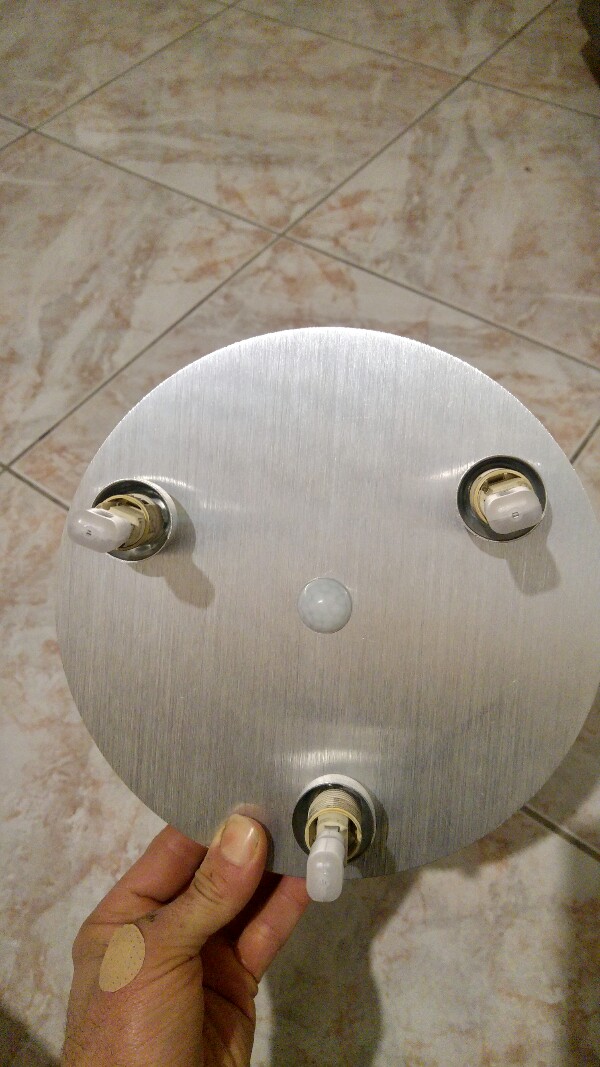

Ecco la plaffoniera

Immagine Allegata: 20171125_152523_HDR-600x1067.jpg


Bel lavoro, pulito ed ordinato. I sensori sono nascosti sotto il bottone centrale?

Grazie calcola che hai corretto il codice. Io non ho avuto modo di provarlo e l'ho buttato giù in fretta e furia.
Sono contento che ora tutto stia funzionando a dovere!

Sabato mattina ho avuto un po' di tempo, Prima non ho potuto fare nulla, mi sono interessato ad un altro progetto, forse è meglio dire gioco per me pacioccare con queste cose è un bel gioco.

il sensore di movimento è nascosto sotto la semisfera centrale mentre il sensore luce e messo sul laterale della plaffoniera

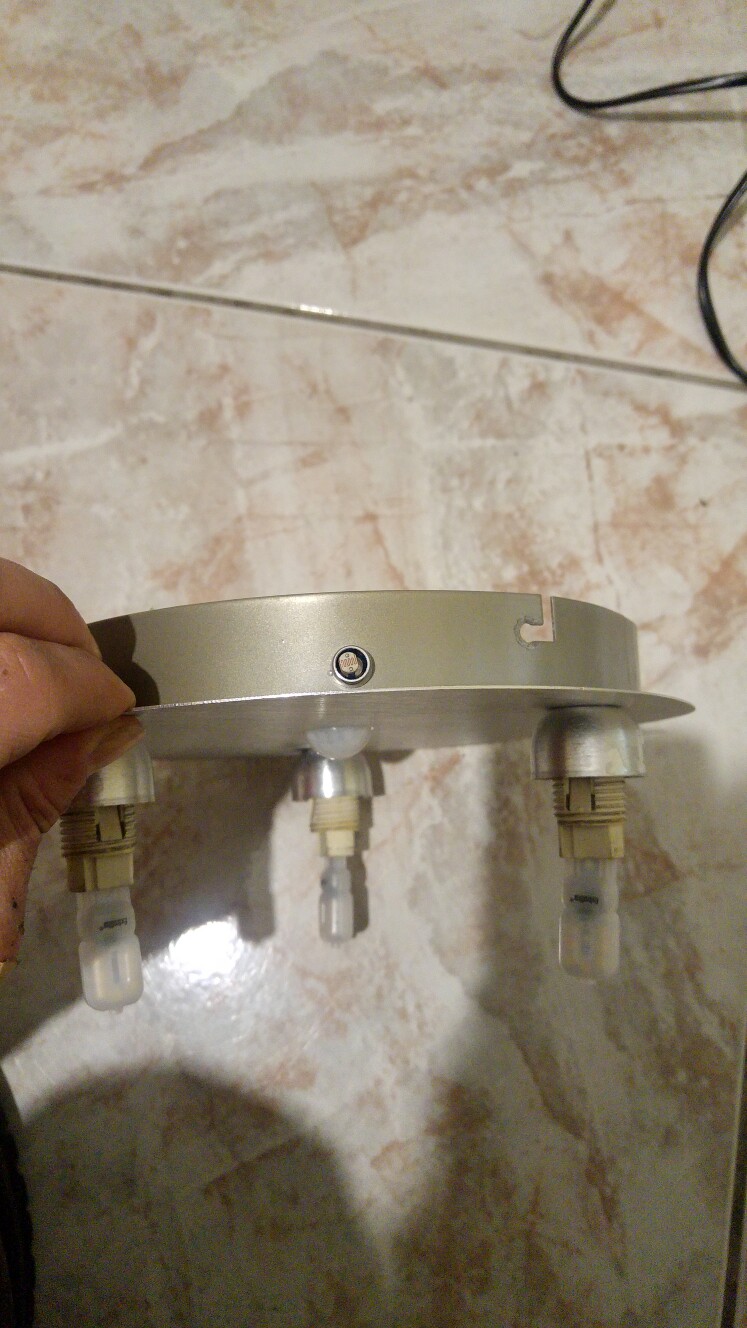

Ecco dov'é posizionato il sensore luce

Immagine Allegata: 20171125_152600_HDR-747x1328.jpg


dopo un paio di giorni di test va tutto bene e dato che l'appetito vien mangiando vorrei chiedervi un altro aiuto adesso arduino sta funzionando in questo modo arduino legge la fotoresistenza , e se il valore della fotoresistenza è minore di 400 leggi il sensore di movimento e al passaggio di persone mi chiude il relè per due minuti e si ripete lo sketch.Adesso vorrei modificare lo sketch in questo modo.arduino legge il sensore luce,quando il valore della fotoresistenza è minore di 400 leggi il sensore di movimento e al passaggio di persone inizia il conto alla rovescia di 2 minuti e mi chiude il relè,però se durante il conto alla rovescia il sensore di movimento vede un altro movimento ricomincia il conto alla rovescia fino a quando per 2 minuti consecutivi non c'è alcun movimento.
