Sun1000 GTIL2, questo sconosciuto...
FinePagina

saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:372

Stato:



Inviato il: 07/05/2020 21:58:51

Ciao Molto interessante allora fatto test ti funziona ?

Io sto avendo un problema con quest' inveter
praticamente credo che si Ŕ sballata la parte che legge il carico

Tu che hai studiato un po vedendo il video cosa ne pensi ?

https://youtu.be/eLrDiissYBE

Grazie



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 09/05/2020 19:41:32

Ciao , si i test finali sono andati bene .
Collaudato il tutto con 80 metri di rude cavo telefonico non intrecciato .Appena ho un po' di tempo sposto il tutto sul luogo dove deve essere montato e lo metto a regime e vediamo come va...
P.S.
Il video risulta privato e non lo fa vedere...



Modificato da joeled - 09/05/2020, 19:54:23


---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



emuland
GigaWatt


Gruppo:Utente
Messaggi:2744

Stato:



Inviato il: 10/05/2020 18:37:09

il problema Ŕ quello che ti dicevo in mail.

non eroga correttamente (con 2000+w eroga 1500, sotto i 500 eroga 50w)

il sensore Ŕ a 1 metro forse.



---------------
Altra mezza laurea in Ing-Sic
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchŔ non conosci l'importanza dei ruoli"
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Studente in stupideria della sicurezza presso qualche universitÓ a caso
Baubaumiciomicio:"Ti ho messo in grassetto le falsitÓ dette".
c'Ŕ gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 11/05/2020 15:24:09

@emuland
Nel mio non accade cio' , se consumo 112 lui ne eroga 108 ,ha un margine di circa 4/5 watt per evitare di immettere.Tieni conto che la massima potenza che posso ottenere e' 500 watt dai pannelli..cmq se ti fa' quel problema e' difettoso...



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2596

Stato:



Inviato il: 11/05/2020 15:34:59

Confermo, anche il mio si comporta come quello di joeled
Il mio consuma sempre 4/5 W anche a riposo/senza pannelli,probabilmente Ŕ il consumo in stand-by



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n░280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 13/05/2020 03:42:20

@saviothecnic
1)
Allora per vedere se a manetta raggiunge i 1900 (mi sa che di piu' non va) devi disattivare anche il limit sensor.
2)
Per quanto riguarda l'ingresso sensori diciamo che :
internal legge il valore del ta (sct013) in analogico , external lo si dovrebbe collegare via seriale a un limitatore che in ogni caso loro non forniscono...

Devi verificare che sct013 funzioni correttamente magari provando a sostituirlo con un altro uguale , in ogni caso collegato sempre a "internal"
La porta internal e' direttamente collegata al micro del gtil , mentre quella external si collega al micro tramite foto accoppiatore (pc817) quindi presumo che vada di seriale....
Se cambiando sct013 , selezioni limit internal non ti segna ancora la potenza assorbita , sicuramente si sono fregati gli ingressi del micro...
Altra cosa che puoi fare con i pannelli o batteria STACCATI , solo la rete 220 inserita, e' misurare con un voltmetro digitale DC tra boccola negativa pannelli (ripeto stacca i pannelli!)e i due pin della porta "internal" dovresti avere sui pin esattamente meta' alimentazione del micro intorno a 1,5 e 1,7 volt DC su entrambi...
Sul mio misuro 1.725 volt DC.



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:372

Stato:



Inviato il: 14/05/2020 23:23:27

CITAZIONE (joeled, 09/05/2020 19:41:32 ) Discussione.php?216069&2#MSG16

Ciao , si i test finali sono andati bene .
Collaudato il tutto con 80 metri di rude cavo telefonico non intrecciato
Ottima notizia

CITAZIONE (joeled, 09/05/2020 19:41:32 ) Discussione.php?216069&2#MSG16

.Appena ho un po' di tempo sposto il tutto sul luogo dove deve essere montato e lo metto a regime e vediamo come va...

Ok sono molto curiosi di vedere la cosa

CITAZIONE (joeled, 09/05/2020 19:41:32 ) Discussione.php?216069&2#MSG16

P.S.Il video risulta privato e non lo fa vedere...

Grazie per avermelo detto non ci avevo fatto caso verifica ora Ŕ publico



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:372

Stato:



Inviato il: 14/05/2020 23:38:16

CITAZIONE (joeled, 13/05/2020 03:42:20 ) Discussione.php?216069&2#MSG20

@saviothecnic
1)Allora per vedere se a manetta raggiunge i 1900 (mi sa che di piu' non va) devi disattivare anche il limit sensor.
Si questa prova ho anche fatta non so se hai visto anche nel video
provo anche scollegando la sonda e disabilitandolo via soft ma non produce secondo me si Ŕ sballato
Tipo devo mettere tre 4 Kw per averne di produzione 1,5 o giu di li

CITAZIONE (joeled, 13/05/2020 03:42:20 ) Discussione.php?216069&2#MSG20

2)Per quanto riguarda l'ingresso sensori diciamo che :
internal legge il valore del ta (sct013) in analogico , external lo si dovrebbe collegare via seriale
a un limitatore che in ogni caso loro non forniscono...
Io ho anche lo scatolotto esterno quello per mettere in parallelo due di questi inverter
Ma sinceramente sono un po stufo e forse mollo tutto lo vendo e prendo un inverter diretto da 5kw
Sto pensando al ISolar SMK 5KW
Ma detto questo anche per scopo didattico voglio vedere e capire che problama ha e se lo risolvo.


CITAZIONE (joeled, 13/05/2020 03:42:20 ) Discussione.php?216069&2#MSG20

Devi verificare che sct013 funzioni correttamente magari provando a sostituirlo con un altro uguale ,
Si la sostituzione con un altro TA ho gia provata dato che avevo il sensore gemello
che danno con lo scatolotto GTIL 4000


CITAZIONE (joeled, 13/05/2020 03:42:20 ) Discussione.php?216069&2#MSG20
in ogni caso collegato sempre a "internal"
La porta internal e' direttamente collegata al micro del gtil , mentre quella external si collega al micro tramite foto accoppiatore (pc817) quindi presumo che vada di seriale....

Allora io ho fatto tre video non ricordo se gli ho messi tutti su youtube o un paio solo su un gruppo FB ma in un video si nota che se collego la sonda ad extrernal funziona mentre a internal no quindi allora significa che si Ŕ bruciato qualcosa sulla prota internal presumo giusto ?


CITAZIONE (joeled, 13/05/2020 03:42:20 ) Discussione.php?216069&2#MSG20
Se cambiando sct013 , selezioni limit internal non ti segna ancora la potenza assorbita , sicuramente si sono fregati gli ingressi del micro...

E allora temo che sia proprio quello il problema ma Ŕ riparabile si trova il ricambio ?


CITAZIONE (joeled, 13/05/2020 03:42:20 ) Discussione.php?216069&2#MSG20
Altra cosa che puoi fare con i pannelli o batteria STACCATI , solo la rete 220 inserita, e' misurare con un voltmetro digitale DC tra boccola negativa pannelli (ripeto stacca i pannelli!)e i due pin della porta "internal" dovresti avere sui pin esattamente meta' alimentazione del micro intorno a 1,5 e 1,7 volt DC su entrambi...Sul mio misuro 1.725 volt DC.
Grazie per info provero

Sto recuperando i video cosi vi passo i link qui

https://youtu.be/dqCdro2wdH8 LINK

https://youtu.be/fbXbEkh8hQ0 LINK



Modificato da saviothecnic - 14/05/2020, 23:54:08


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 15/05/2020 15:51:10

@saviothecnic
Credo che il tuo inverter ha piu' di un problema :-)
Uno riguarda la massima potenza che dovrebbe essere intorno a 1800/1900...
La porta internal potrebbe essere guasta oppure il software e' andato in tilt...
Per i ricambi il processore e' una pic , anche se si trova il problema e' la programmazione della stessa! Dovrebbero dare il software ma chiaramente se non danno neanche le specifiche per il sensore external figurati il codice del micro...
Mi sento di suggerirti di cambiare "strada" :-)

Qui... LINK
la discussione e' interessante ma sembra essere morta li....



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:372

Stato:



Inviato il: 15/05/2020 20:30:21

CITAZIONE (joeled, 15/05/2020 15:51:10 ) Discussione.php?216069&2#MSG23

@saviothecnic
Credo che il tuo inverter ha piu' di un problema :-)

E si temo proprio di Si
Va be mollo lo vendo ovviamente in tutta onesta dichiarando che ha problemi
magari per qualcuno puo essere utile come pezzi di ricambio.

Ho deciso prendo questo LINK

Ora inizio a studiame come configurarlo al meglio
Grazie per il supporto e per il link del altra discussione ma troppo inglese per me.



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:12537

Stato:



Inviato il: 15/05/2020 22:37:05

CITAZIONE (saviothecnic, 15/05/2020 20:30:21 ) Discussione.php?216069&2#MSG24


Grazie per il supporto e per il link del altra discussione ma troppo inglese per me.


Se usi Chrome ti fa la traduzione automatica mentre scorri il forum.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2744

Stato:



Inviato il: 16/05/2020 08:05:35

compra in italia Savio, la garanzia...



---------------
Altra mezza laurea in Ing-Sic
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchŔ non conosci l'importanza dei ruoli"
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Studente in stupideria della sicurezza presso qualche universitÓ a caso
Baubaumiciomicio:"Ti ho messo in grassetto le falsitÓ dette".
c'Ŕ gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:372

Stato:



Inviato il: 16/05/2020 21:57:50

CITAZIONE (emuland, 16/05/2020 08:05:35 Discussione.php) 216069&2#MSG26

compra in italia Savio,
la garanzia...
Lo so per quegli seri
Ho comprato in Italia e anche in zona

Scegliando anche marchi seri come Solaredge
Anche se credo che ora il secondo SolarEdge lo vendo

Ma questo che si Ŕ rotto Ŕ su una config pi¨ per gioco
E sinceramente in Italia questo ultimo modello a bassa tensione disponibile
subito non ho trovato da nessuno

Detto questo

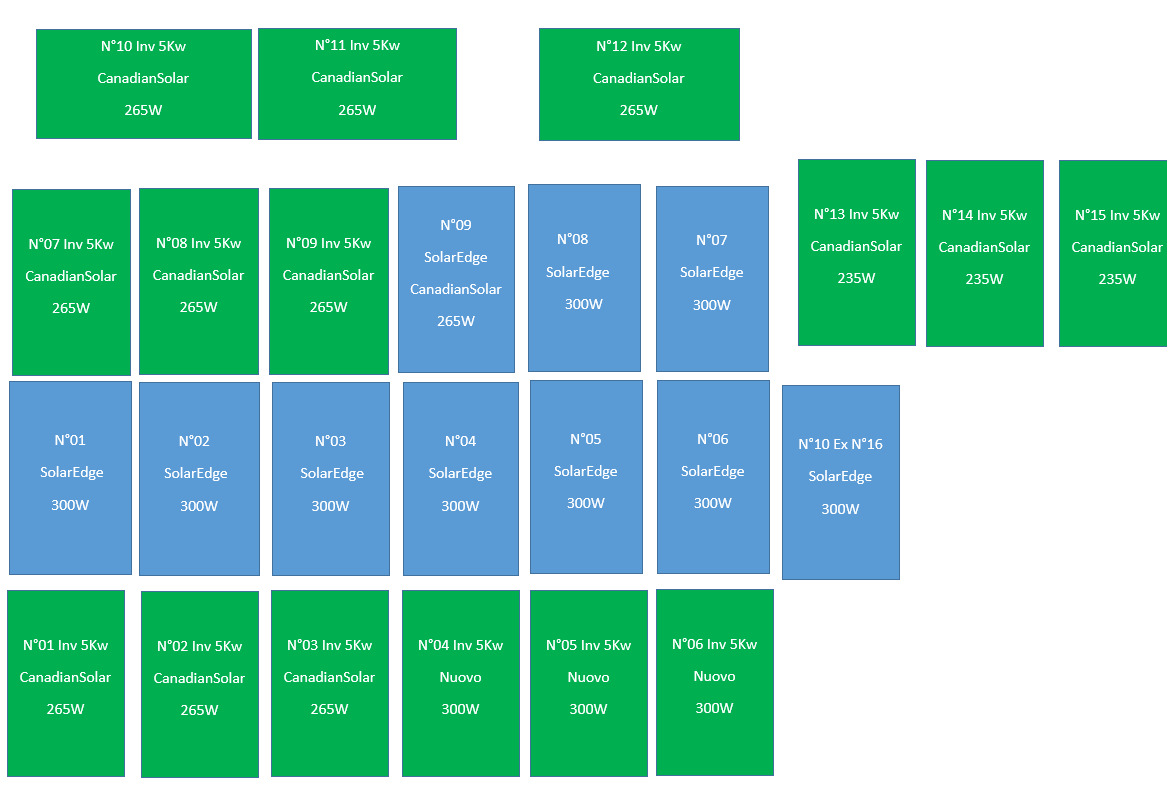

Ora la nuova config che vorrei fare Ŕ questa:

Rispetto a prima credo che qui ansiche 2S
ConverÓ collegare i pannelli in 3S

Tolgo qualche pannello che ho ora sotto il solaredge

Allora mi trovo in questa situazione :

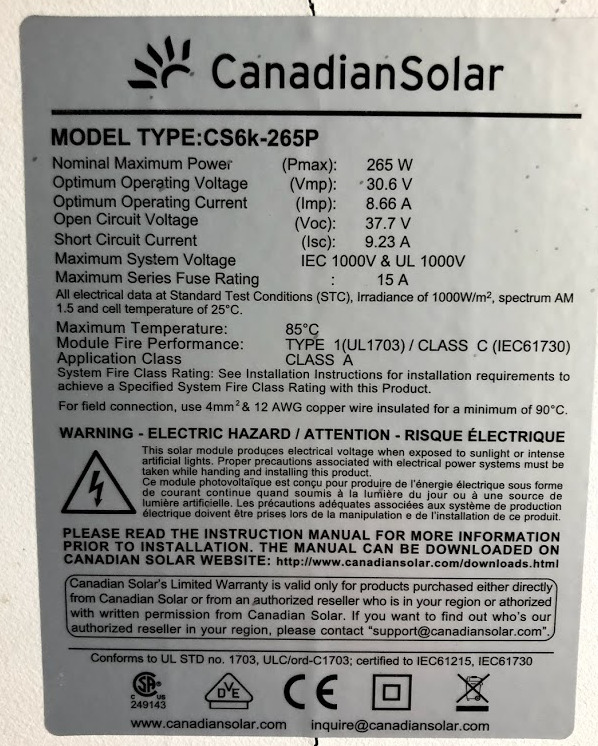

9 Pannelli Canadian Solar CS6P-265P

3 Pannelli Canadian Solar CS6P-235P

3 Pannelli Ningbo Sun Earth DXM6-60P 300W

Per un totale di 3990W e mi trovo con i 4Kw Max di FV ammesso dal inverter cirato.

Quindi farei tre serie da 3 per i 265
Una serie da tre per i 265
e un ultima serie da tre per i 300W
e poi ovviamente tramite diodi tutti in parallelo tra loro.

Che dite va bene o potrebbero "litigare"
pannelli diversi messi in parallelo tra loro
Anche se tramite diodi anche perche credo che nessun inverter ha tre stringe d'ingresso.



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



emuland
GigaWatt


Gruppo:Utente
Messaggi:2744

Stato:



Inviato il: 18/05/2020 14:42:57

piu che la "potenza" io valutarei la differenza di voltaggio.

Visto che Ŕ un mppt non potrÓ prelevare 50v da un pannello da 20v, se Ŕ messo in parallelo a quello da 50v.

che io ricordi (ma sono poco avezzo ai puzzle) devi avere voc e vmp vicine per poterli mettere in parallelo, in serie invece no. quindi quasi quasi (aspetta gli altri) farei se possibile 1 per tipo per arrivare a 3s, cosi da avere voltaggi simili.



---------------
Altra mezza laurea in Ing-Sic
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchŔ non conosci l'importanza dei ruoli"
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Studente in stupideria della sicurezza presso qualche universitÓ a caso
Baubaumiciomicio:"Ti ho messo in grassetto le falsitÓ dette".
c'Ŕ gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:372

Stato:



Inviato il: 18/05/2020 15:28:12

CITAZIONE (emuland, 18/05/2020 14:42:57 ) Discussione.php?216069&2#MSG28

piu che la "potenza" io valutarei la differenza di voltaggio.
Si poi vi allego le etichette delle tre tipologie
di Pannelli piu o meno la tensione nominale Ŕ molto vicina tra loro
Roba di 1V di differenza Questa Ŕ la disposizione fisica

http://www.energialternativa.info/public/newforum/ForumEA/U/Pannello265W.jpg





Immagine Allegata: DisposizionePannelliSavioMaggio2020.jpg

ForumEA/U/DisposizionePannelliSavioMaggio2020.jpg


Scarica allegato




---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog


 InizioPagina


Pagine: (3)   1   [2]   3    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
