Valvola anticondensa su ritorno radiatori
FinePagina

Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 02/11/2020 11:24:38

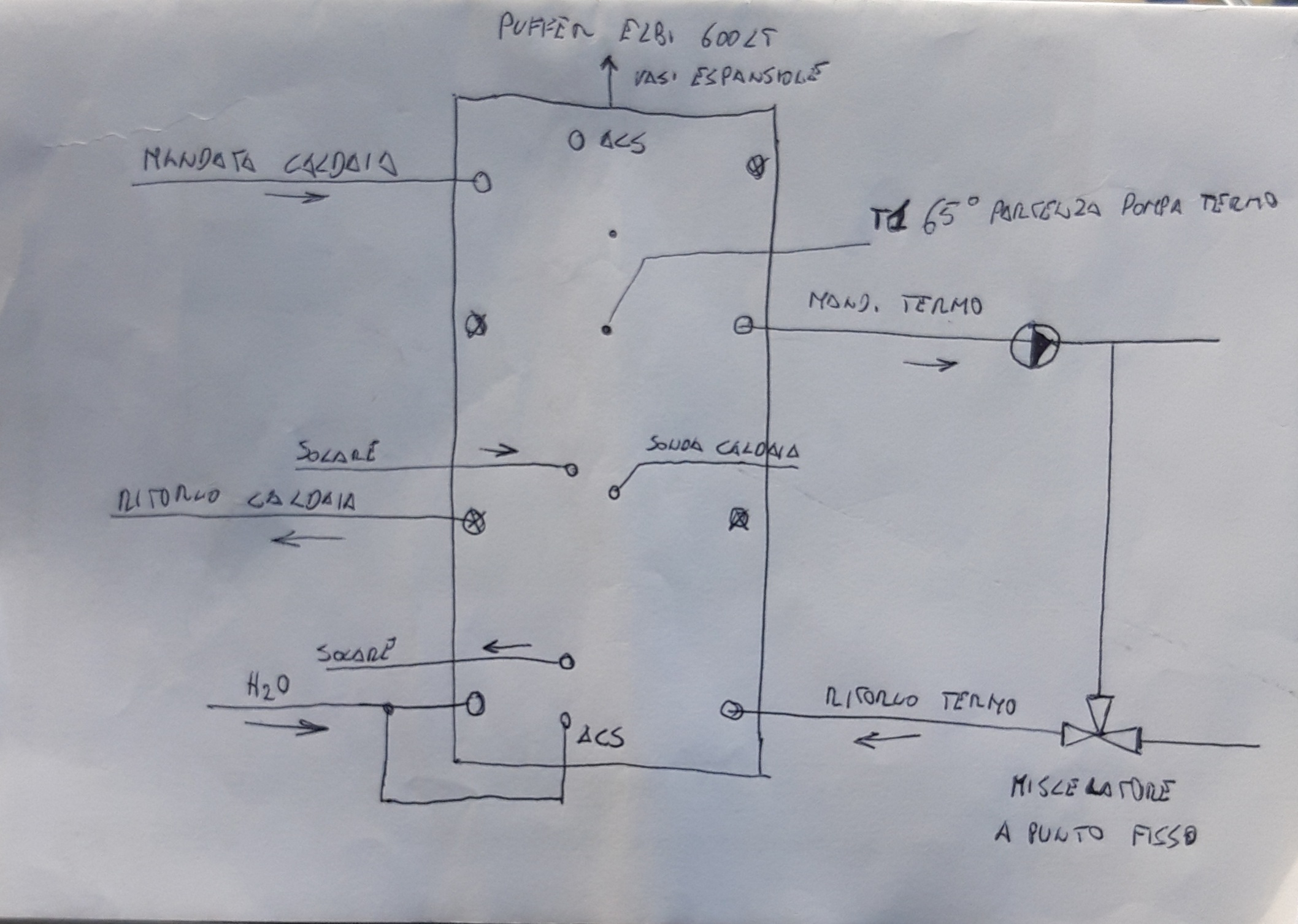

Comunque vorrei procedere in questo modo



Immagine Allegata: 20201102_100411.jpg

ForumEA/U/20201102_100411.jpg



Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 02/11/2020 12:49:45

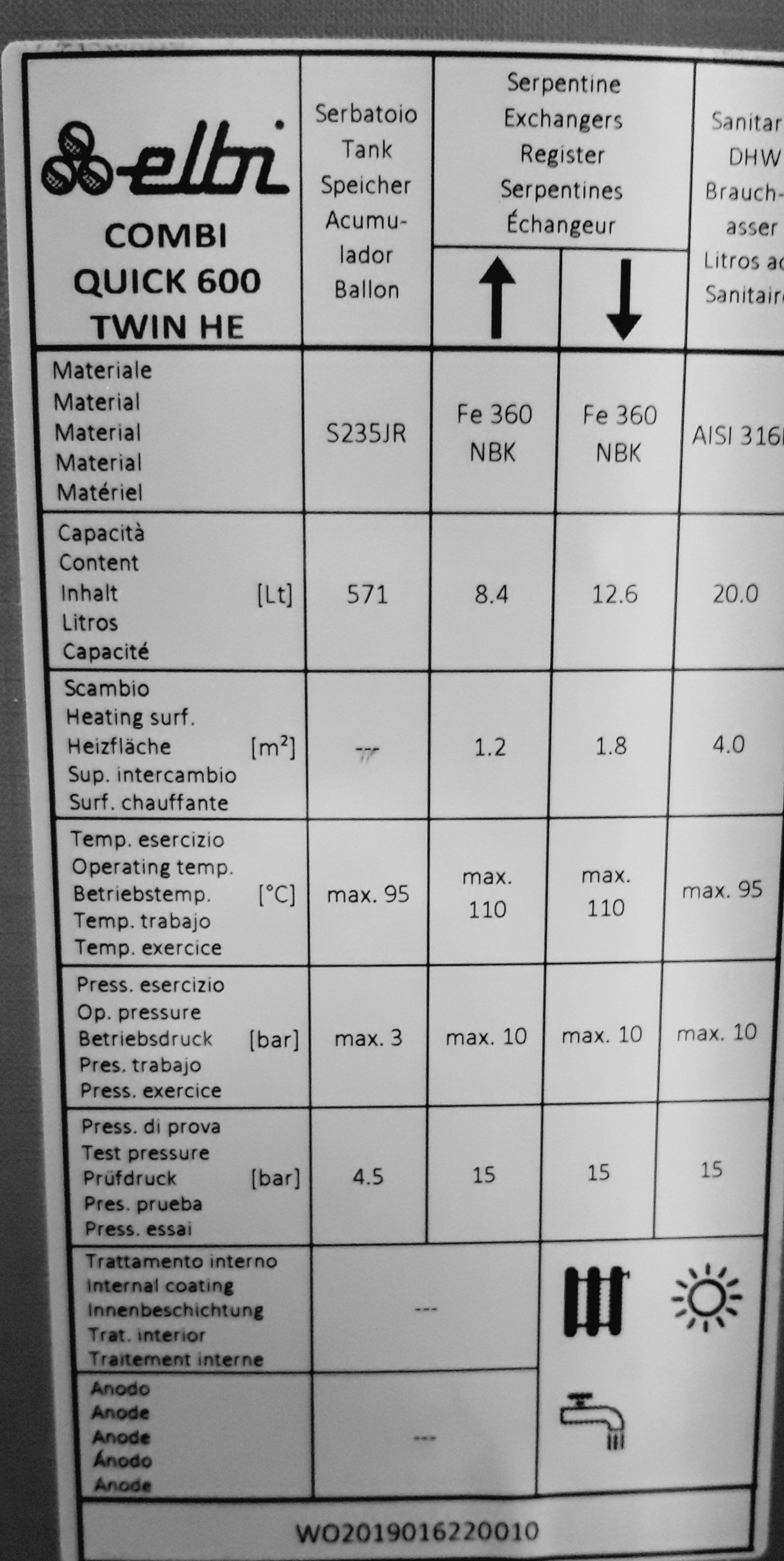

Questo il puffer



Immagine Allegata: 20201102_124759.jpg

ForumEA/U/20201102_124759_2.jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 02/11/2020 12:50:38

Si come intendevo io, senza miscelatrice.

Inutile...anzi peggiorativa



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 02/11/2020 12:51:08

Il circolatore sul ritorno, sarebbe top



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 02/11/2020 12:53:03

Probabilmente è 500litri



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2260

Stato:



Inviato il: 02/11/2020 13:29:15

Ciao, mi sembra che gli schemi di connessione che hai postato, non chiariscano a sufficenza il sistema.
Il dubbio principale, per me sono la mandata e il ritorno del Generatore (caldaia). In rete ho trovato questa scheda tecnica che dovrebbe essere quella del tuo modello... ELBI PUFFER 600 Termo Accumulatore Inerziale per Riscaldamento da 600 litri

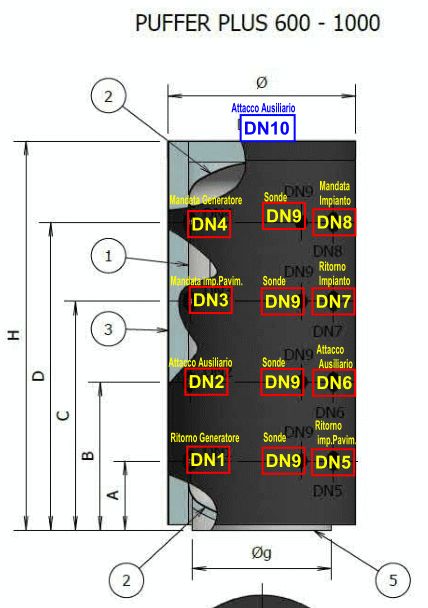

Per capire le circuitazioni ho estratto un'immagine piu' esplicativa spero...

http://www.energialternativa.info/public/newforum/ForumEA/U/schema_3.jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 02/11/2020 13:51:37

Lupo

Se c'è il solare cambia tutto.

-Solare in basso
-Caldaia in alto
-Mandata termo alto ms non troppo perché c'è acs
- ritorno termo in basso

Il puffer non sarà quasi mai freddo perché soddisfatti i termo, ritorno è tiepido



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2260

Stato:



Inviato il: 02/11/2020 14:02:27

CITAZIONE (Biomass, 02/11/2020 13:51:37 ) Discussione.php?216278&2#MSG25


...Se c'è il solare cambia tutto...



In effetti non avevo ancora visto il secondo schema, perche' mi ero fiondato alla ricerca della "Scheda Tecnica" (lo sapete che sono un po'lentone".
Il bello e' poi, che cercando nel sito della Elbi non ho trovato nessun "COMBI QUICK 600 TWIN HE" e nemmeno il codice "WO2019016220010"... Questi misteri mi fanno sempre innervosire a morte...



Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 02/11/2020 17:03:34

CITAZIONE (Biomass, 02/11/2020 14:02:27 ) Discussione.php?216278&2#MSG23

Probabilmente è 500litri

570 per la precisione



Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 02/11/2020 19:13:22

CITAZIONE (lupocattivo, 02/11/2020 17:03:34 ) Discussione.php?216278&2#MSG24

Ciao, mi sembra che gli schemi di connessione che hai postato, non chiariscano a sufficenza il sistema.
Il dubbio principale, per me sono la mandata e il ritorno del Generatore (caldaia). In rete ho trovato questa scheda tecnica che dovrebbe essere quella del tuo modello... ELBI PUFFER 600 Termo Accumulatore Inerziale per Riscaldamento da 600 litri

Per capire le circuitazioni ho estratto un'immagine piu' esplicativa spero...

http://www.energialternativa.info/public/newforum/ForumEA/U/schema_3.jpg

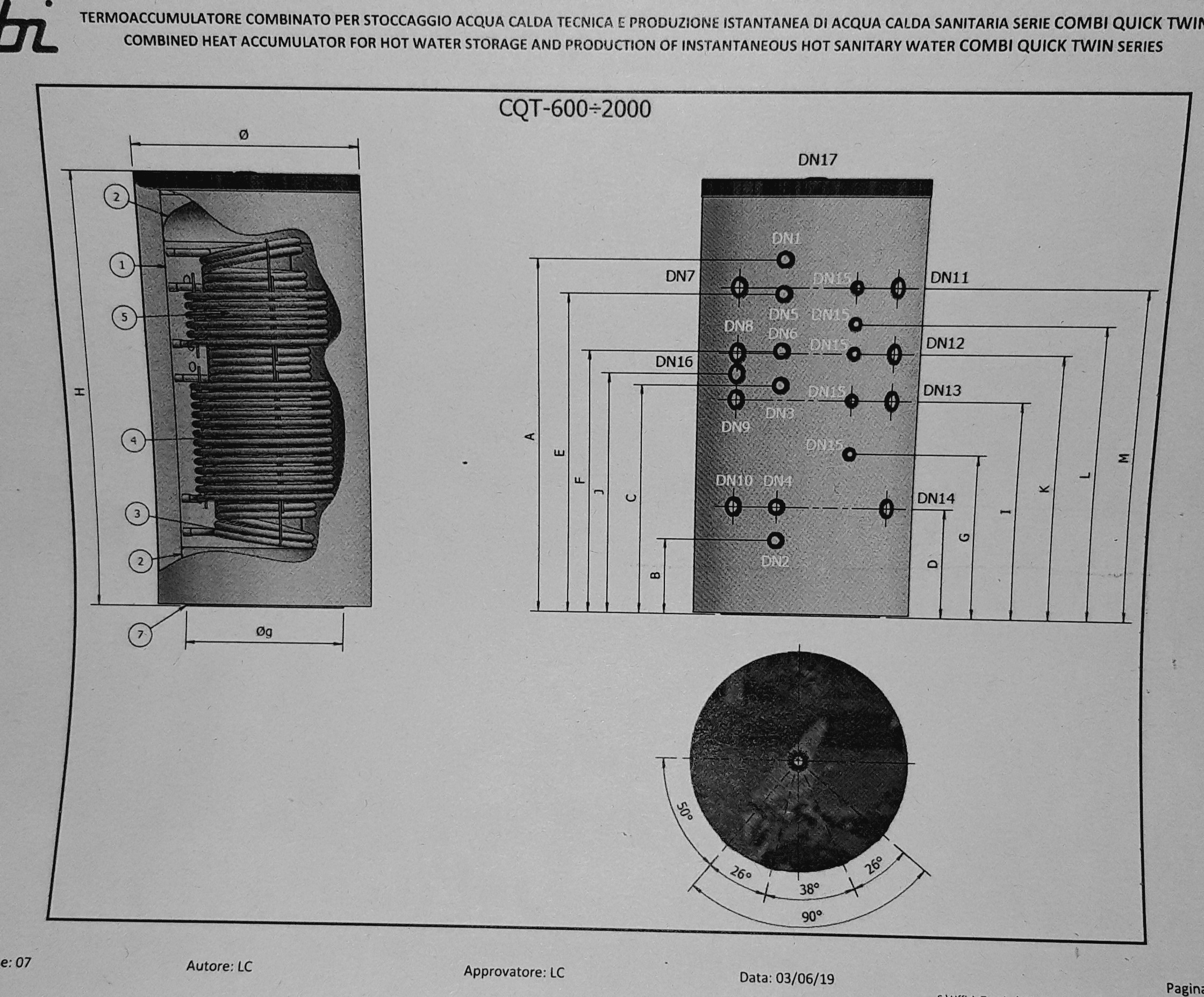

Ciao posto questi schemi che sono più specifici



Immagine Allegata: 20201102_191032.jpg

ForumEA/U/20201102_191032.jpg



Modificato da Frankulizer - 02/11/2020, 19:18:36


Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 02/11/2020 19:19:56

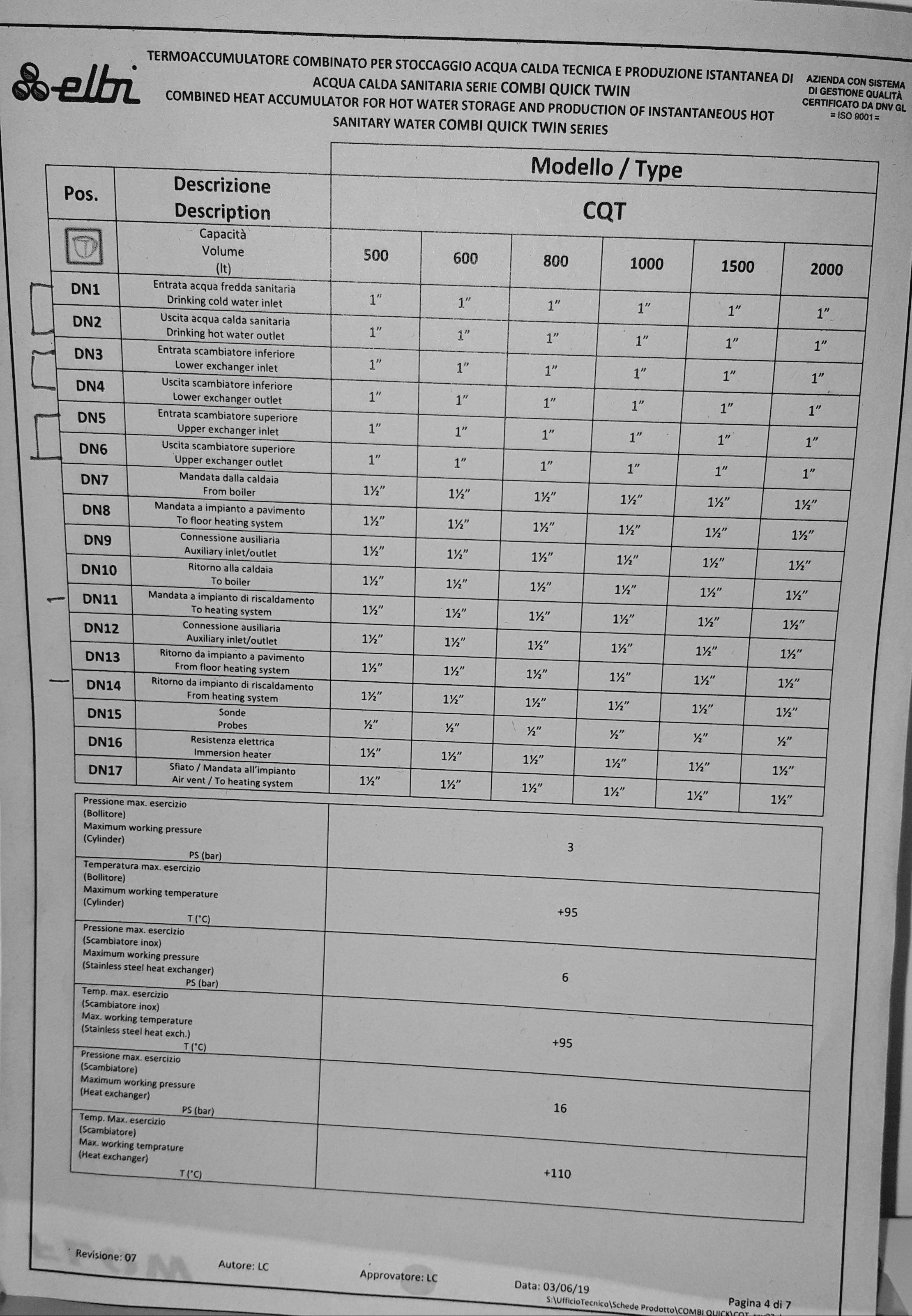

Aggiungo anche questo



Immagine Allegata: 20201102_191055.jpg

ForumEA/U/20201102_191055_1.jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 02/11/2020 21:33:12

La cosa molto strana è l'ingresso e l'uscita, invertiti di acs



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 03/11/2020 07:45:15

CITAZIONE (Biomass, 02/11/2020 21:33:12 ) Discussione.php?216278&2#MSG33

La cosa molto strana è l'ingresso e l'uscita, invertiti di acs

Buongiorno, in che senso?



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18247

Stato:



Inviato il: 03/11/2020 08:50:27

Nel senso che dn1 e dn2
Sono contrari alla logica
Infatti i collegamenti non li rispettano



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Frankulizer
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 03/11/2020 22:42:57

CITAZIONE (Biomass, 03/11/2020 08:50:27 ) Discussione.php?216278&2#MSG35

Nel senso che dn1 e dn2
Sono contrari alla logica
Infatti i collegamenti non li rispettano

In effetti guardando bene hai ragione!
Probabilmente un errore di stampa.
