Aiuto per struttura pannelli fotovoltaici fai da te
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 16/04/2021 21:20:11

CITAZIONE (Elettrico, 16/04/2021 21:14:46 ) Discussione.php?216475&1#MSG12

No i fori esistenti sono agli angoli le barre di appoggio si mettono circa a 35 cm dal'angolo x evitare troppa flessione in caso di neve ciao.

Grazie Faccine/thumb_yello.gif



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 16/04/2021 21:25:47

CITAZIONE (AlessandroT, 16/04/2021 21:18:52 ) Discussione.php?216475&1#MSG14

Il video Ŕ da un cliente ma a casa mia preferisco queste staffe che sono quasi lo stesso prezzo delle zincate


ho visto lo spessore delle staffe cavolo!!

ok mi sÓ che metto pure io quelle staffe, girando in rete ho trovato un privato che le vende a 6 euro l'una usate smontate da un impianto..

Grazie a tutti per l'aiuto



Modificato da OrsoMario - 16/04/2021, 23:13:26


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3591

Stato:



Inviato il: 17/04/2021 05:34:11

CITAZIONE (marcosnout, 16/04/2021 21:25:47 ) Discussione.php?216475&1#MSG10

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG-20201225-WA0110.jpg



Staffe sottotegola regolabili (acquistate), ancareggi da serra (zincati), fissaggio pannelli "fai-da-me"...

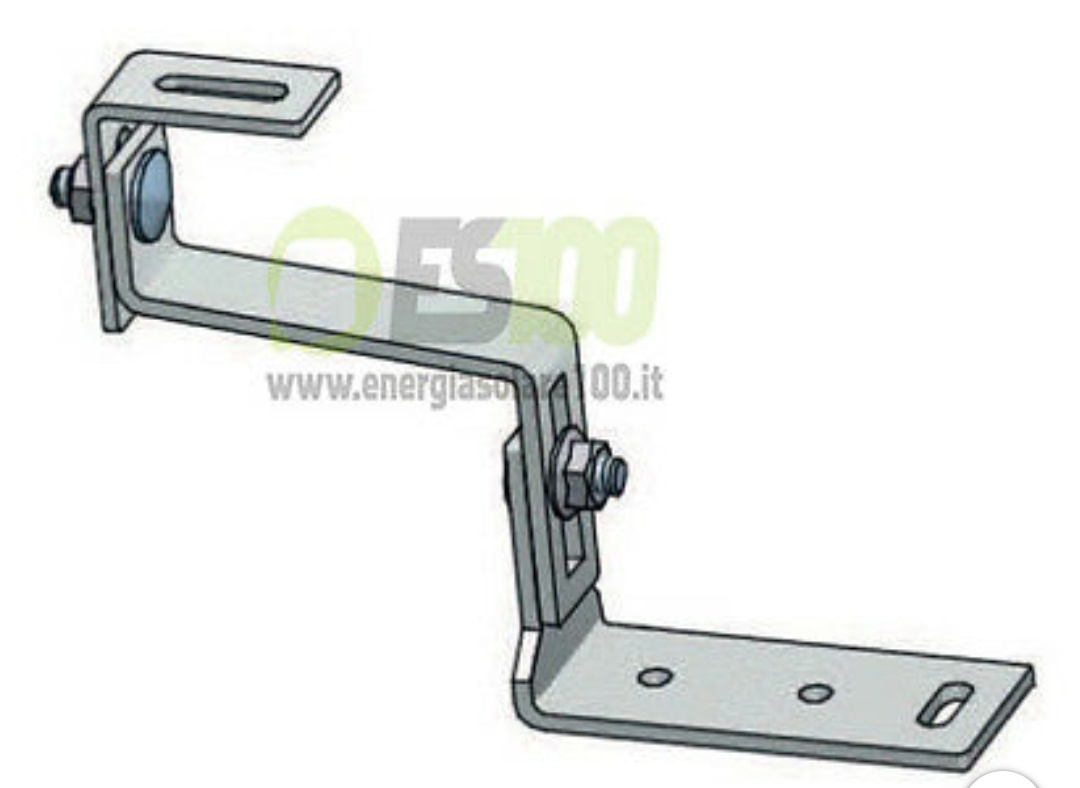

Le staffe che ho usato io sono cosý:

http://www.energialternativa.info/public/newforum/ForumEA/U/Screenshot_20210417-052229.jpg

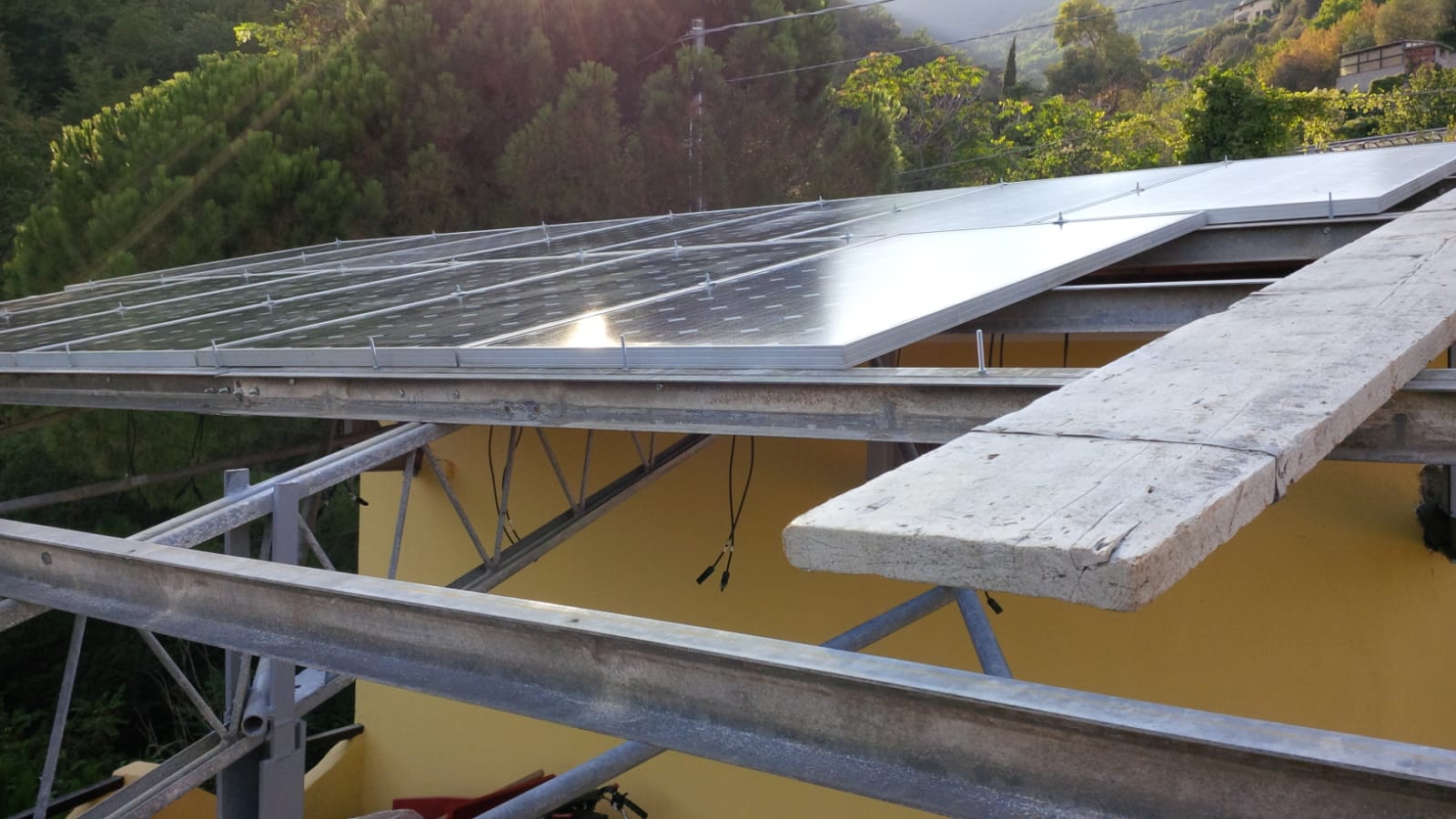

Per il fissaggio dei moduli, invece, la sequenza Ŕ:
1) fori il profilo dall'alto
2) dal basso infili il bullone (di lunghezza adeguata)
3) dall'alto fermi il bullone con un dado
4) dall'alto infili uno spessore (nel mio caso ricavato da avanzi di tubo da 1/2 pollice), di 1-2 mm pi¨ basso dello spessore della cornice del pannello
5) dopo aver messo i pannelli, fermi il tutto con rondellone e dado.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG-20201225-WA0116.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 17/04/2021 11:19:54

Grazie marcosnout,
le staffe le ho trovate a un ottimo prezzo, devo cercare dei profilati adeguati e poi sono a cavallo



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2625

Stato:



Inviato il: 17/04/2021 11:29:19

CITAZIONE (marcosnout, 17/04/2021 05:34:11 ) Discussione.php?216475&2#MSG17


... 2) dal basso infili il bullone (di lunghezza adeguata)...



Poi, se lo devi svitare? Lo allenti sopra, se non ha fatto la ruggine e si Ŕ inchiodato... Appena allentato gira libero e non si riesce a bloccare la testa del bullone che sta sotto...Faccine/censored2.gif


Per pochi euri acquisti una filiera maschio da Filetto 6 MA poi (non so bene se l'effetto bimetallo provoca corrosione) ci metti uno spezzone di "Barra Filettata" in Ottone con Dadi sempre in Ottone di adeguata lunghezza...

Si possono usare anche direttamente dei Bulloni in acciaio Inox, per˛ per centrare il foro filettato ci vuole buona mira e pazienza...

Direi che pensare anche alla possibilitÓ di eventuali "Smontaggi" eviterÓ tutta una serie di imprecazioni future...



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 17/04/2021 11:33:55

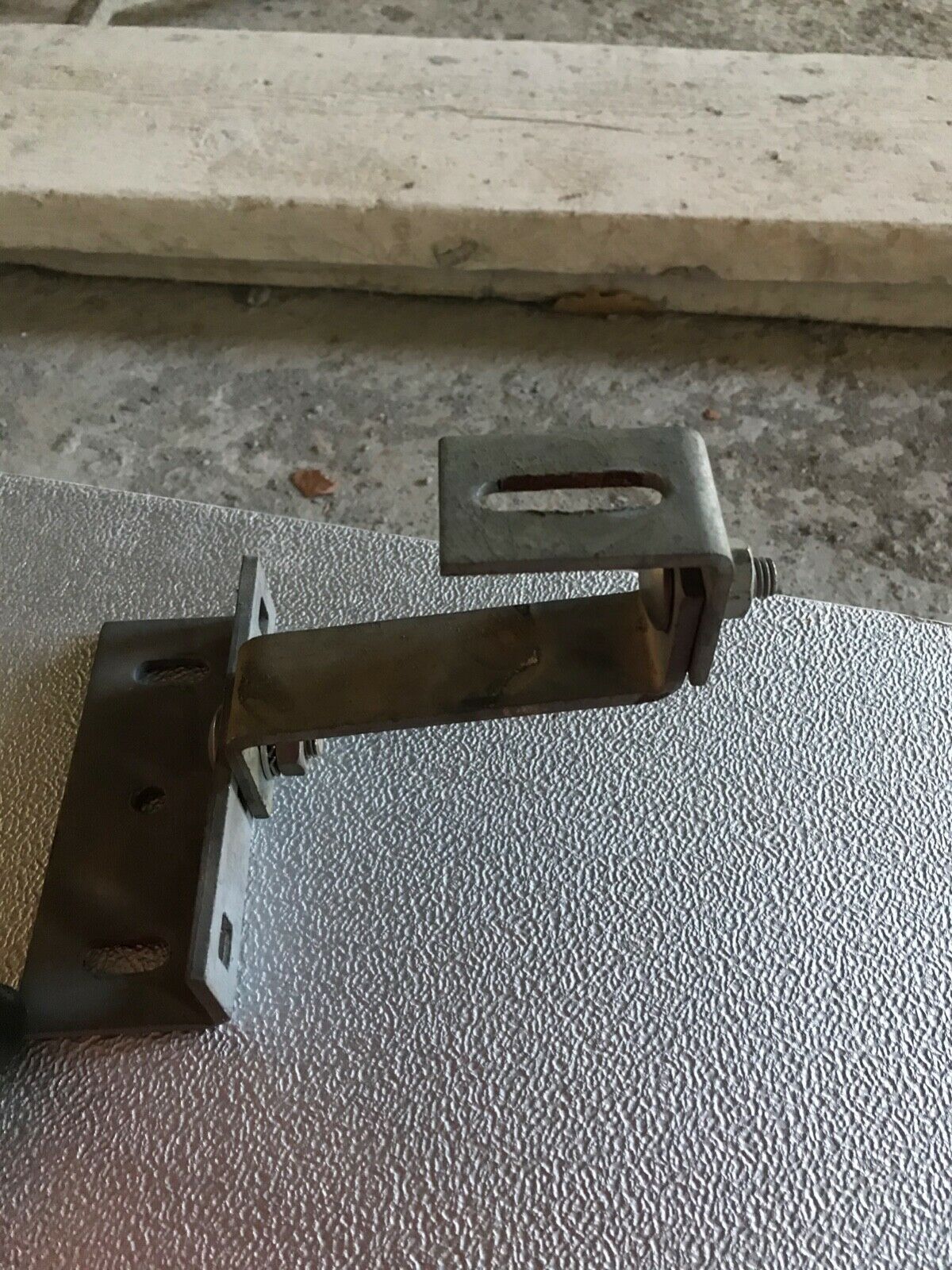

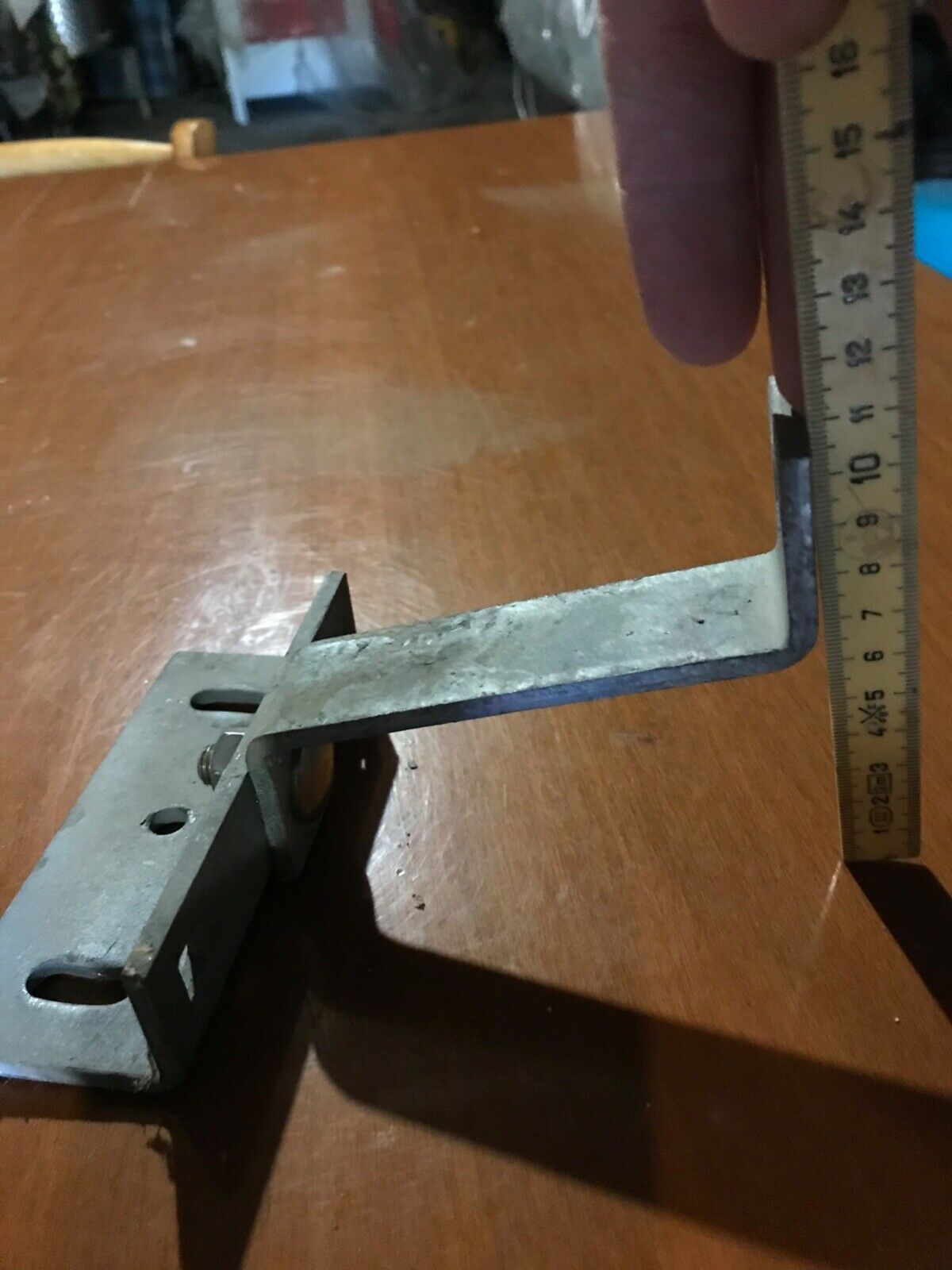

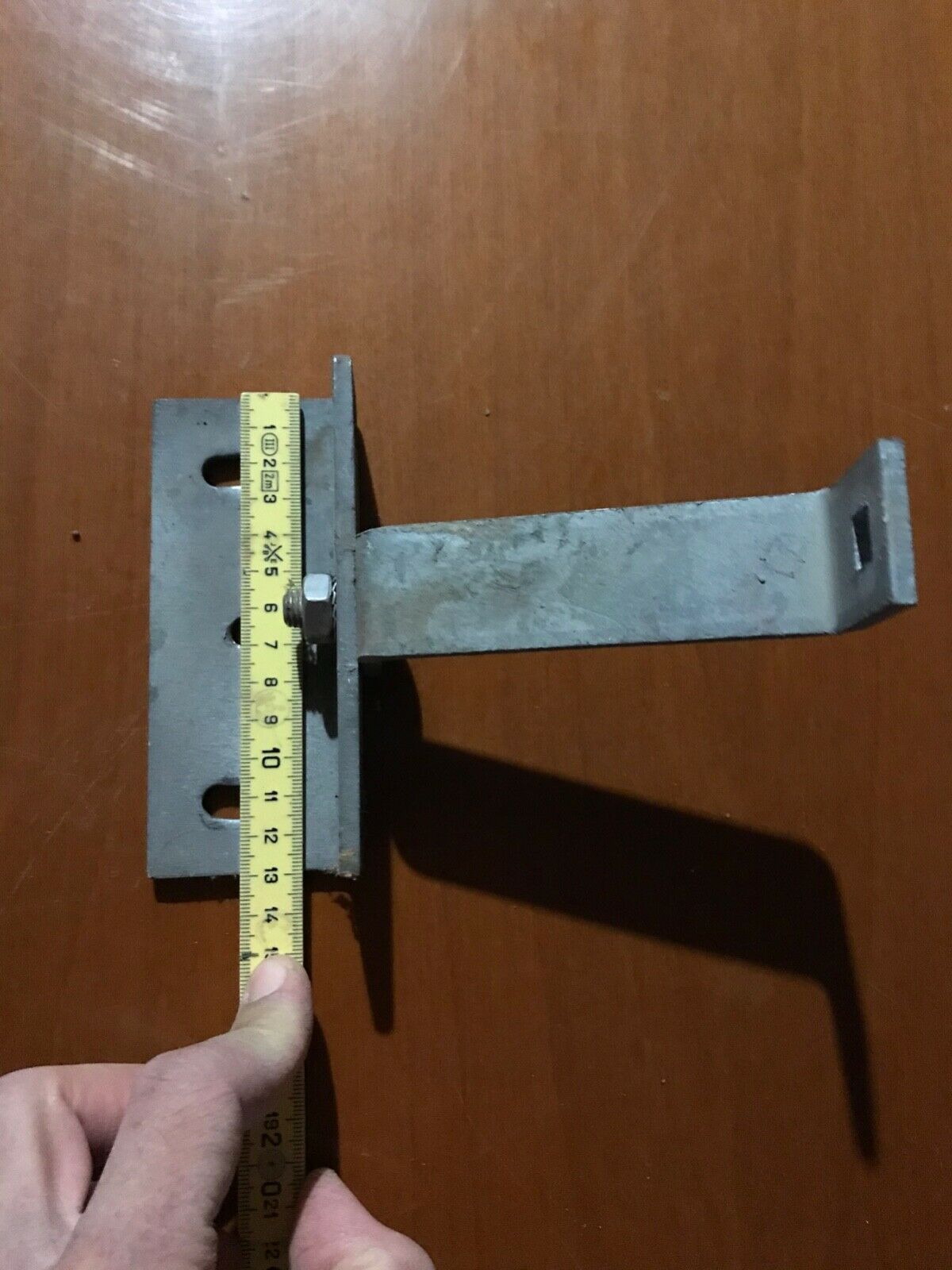

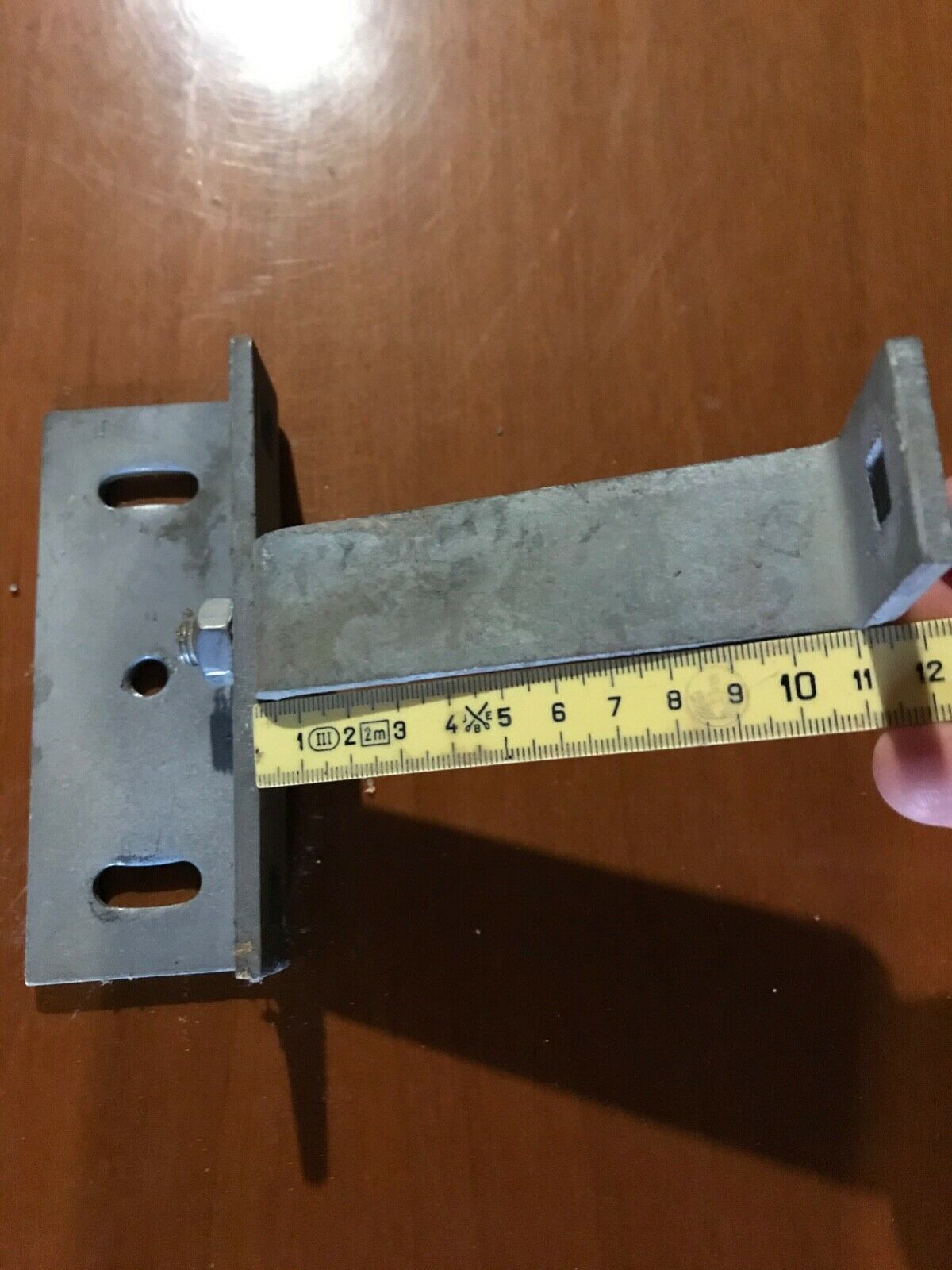

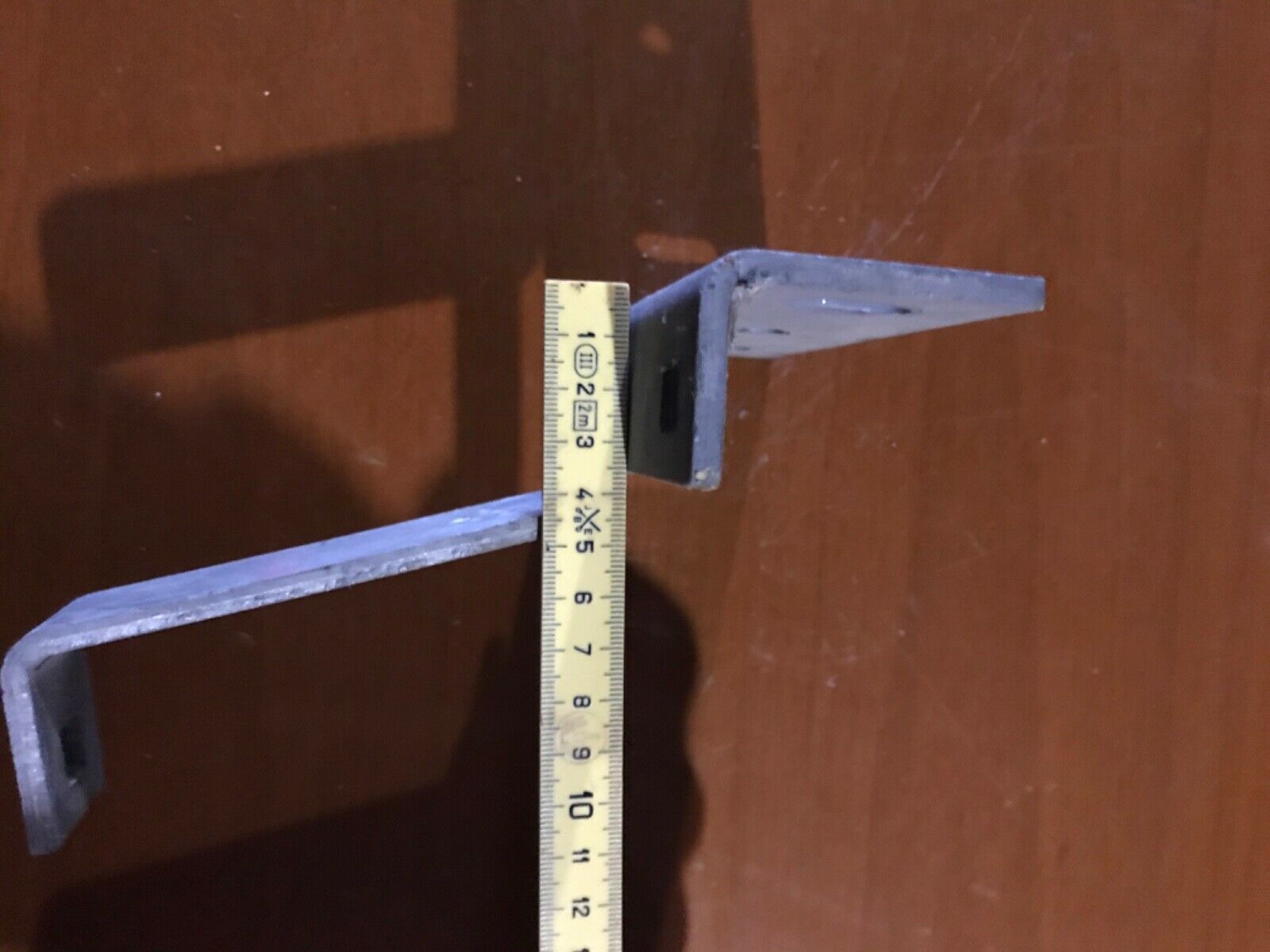

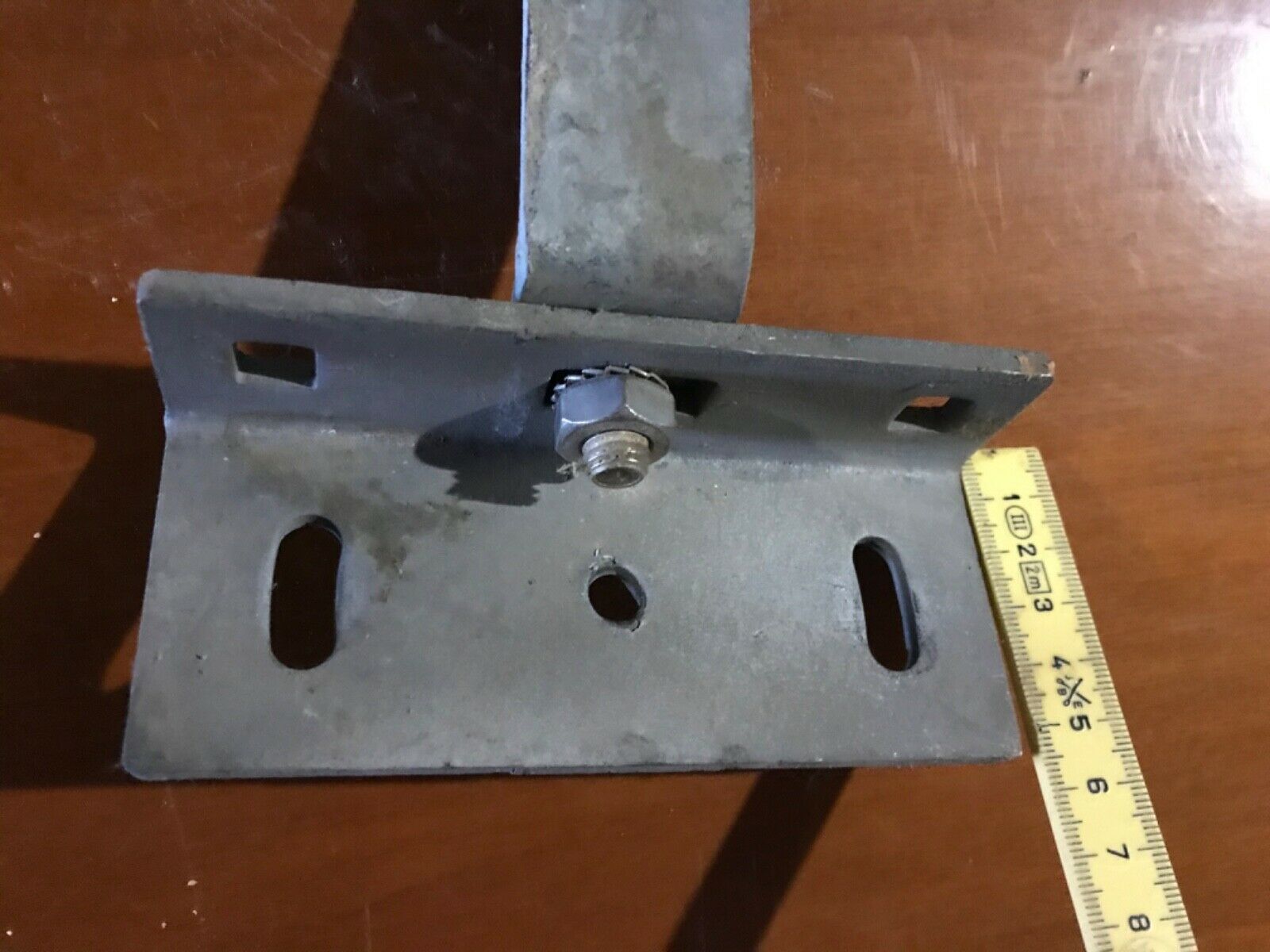

Dimenticavo le staffe che ho trovato usate sono queste:

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l1600_5.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l16002.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l16003.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l16004.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l16005.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l16007.jpg

secondo voi queste staffe potrebbero andar bene per le tegole marsigliesi?
http://www.energialternativa.info/public/newforum/ForumEA/U/Tegola-marsigliese-marca-pica-pz-180.jpg



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11662

Stato:



Inviato il: 17/04/2021 12:08:35

Uguali alle mie, vanno benissimo, se uscendo fra una tegola e l'altra le fa stare un po' sollevate prendi il flex e moli via 3 o 5 mm alla tegola in modo che riacquisti il suo appoggio.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=200A forse!!!



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 17/04/2021 12:12:13

Ok perfetto! inizio a procurarmi un p˛ di materiale e poi vi rompo le scatole per regolatori e collegamenti vari



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11662

Stato:



Inviato il: 17/04/2021 12:13:59

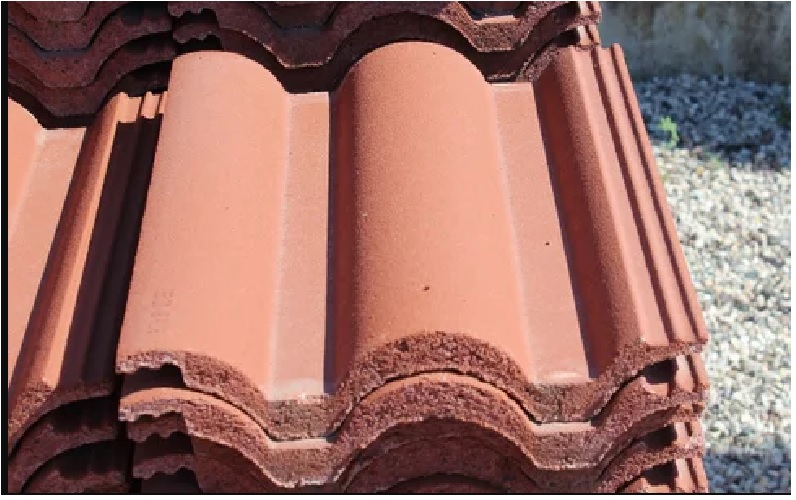

le mie sono coppo di Francia e come vedi sono molto aderenti, ho molato 5mmx25mm e il braccetto esce perfetto.



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_74.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=200A forse!!!



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 17/04/2021 12:18:25

Ok visto mi sÓ che anche le mie dovro dargli una molata..
Hai usato il disco per molare il ferro o quello per tagliare il cemento?



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 17/04/2021 12:26:49

Buon appetito Faccine/essen.gif
Faccine/bye1.gif



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11662

Stato:



Inviato il: 17/04/2021 12:27:41

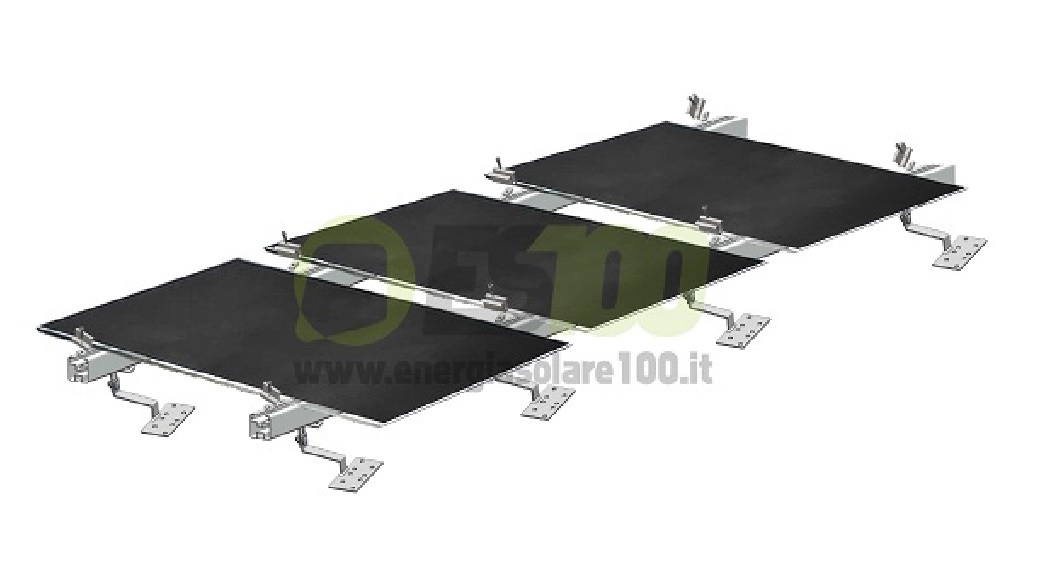

Loro consigliano 8 staffe per 3 pannelli, gli ultimi sulla casa li ho messi con 6 staffe e sono molto solidi ugualmente.



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_75.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=200A forse!!!



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11662

Stato:



Inviato il: 17/04/2021 12:29:41

Faccine/essen.gif


Grazie altrettanto.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=200A forse!!!



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4330

Stato:



Inviato il: 17/04/2021 12:45:41

CITAZIONE (OrsoMario, 17/04/2021 12:29:41 ) Discussione.php?216475&2#MSG24

Ok visto mi sÓ che anche le mie dovro dargli una molata..
Hai usato il disco per molare il ferro o quello per tagliare il cemento?

Naturalmente disco diamantato



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densitÓ acido abbassata da 1,28 a 1,24



river
MegaWatt


Gruppo:Utente
Messaggi:363

Stato:



Inviato il: 17/04/2021 12:56:01

scusate ma se il profilo Ŕ fissato alle staffe di lato (commerciali) ok ma se lo appoggio sopra chi mi vieta di usare le barre GIA con tutti gli attacchi dadi ecc possibili giÓ pronti



---------------
steca 5048 n2 36 pannelli 500a agm in parallelo 200A life (2021)
