Tv vintage Philips 625 anno 1977
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 05/05/2021 21:38:58

Buonasera ragazzi,

mi hanno regalato una Tv "Smart" di ultima generazione con mille funzionalità e schrmo ultra HD

a parte la battuta..

Questa Tv ha più di 40 anni ed è ferma da almeno 25 anni non sò se funziona,
prima di inserire la presa e mandare in fumo tutto, c'è qualche componente da testare? qualche controllo in genere da fare?

Cosa che farò a tempo perso perchè ho già mille mila lavori da fare

Vi ringrazio anticipatamente per eventuali consigli.



Modificato da OrsoMario - 06/05/2021, 00:07:29


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 05/05/2021 21:45:18

Dimenticavo come da titolo, è una Tv bianco&nero 12 pollici
Philips Multi 625 del 1977
Type:12B711/0Z Ty08 931

Da bambino mi sembra che ne avevamo una a casa molto simile..

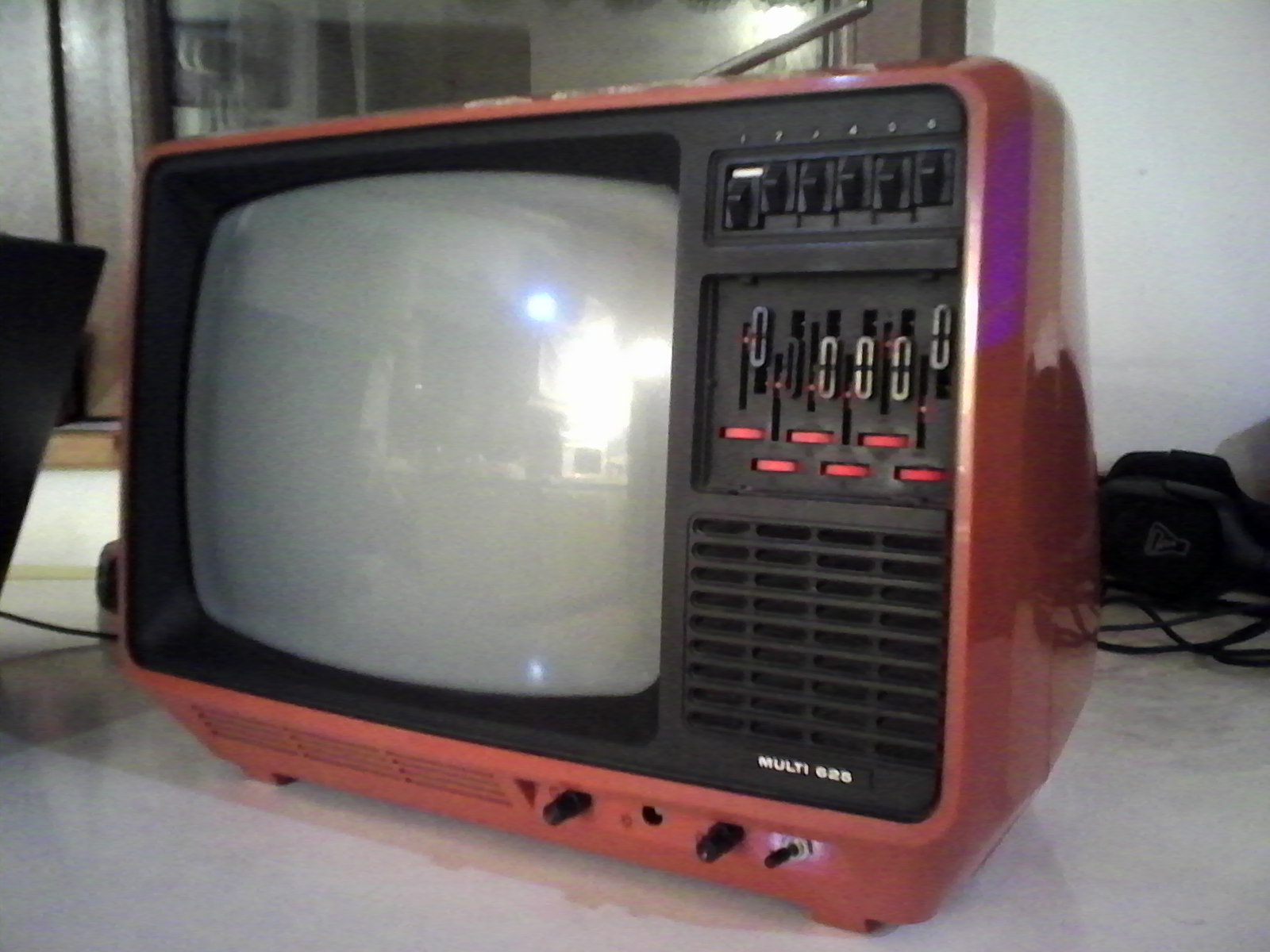

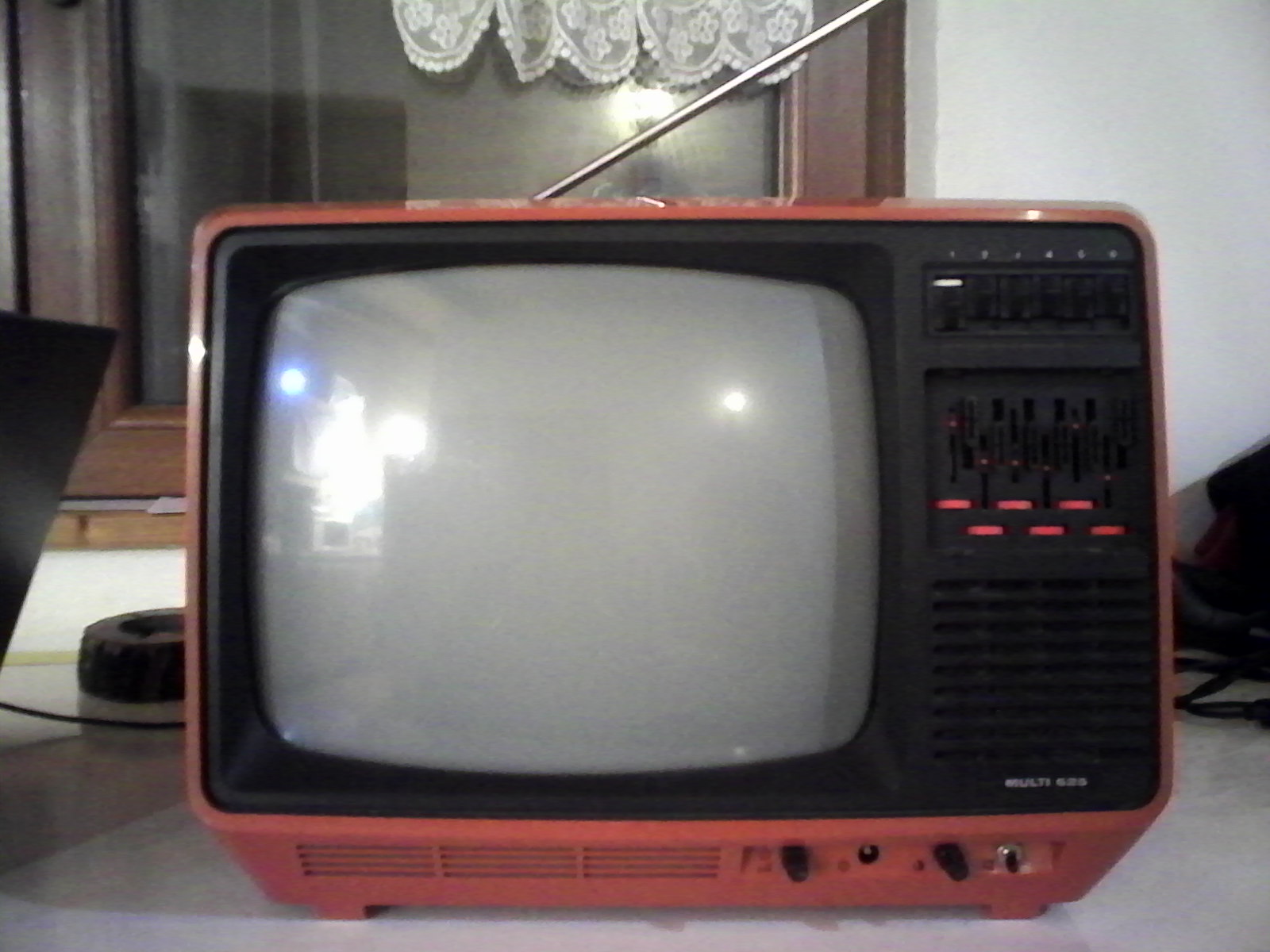

Allego foto.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10550.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10551.jpg



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11662

Stato:



Inviato il: 06/05/2021 00:25:42

Lasciala spenta che è bella cosi!!



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=200A forse!!!



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 06/05/2021 00:31:01

E che ero troppo curioso di vedere se si accendeva ancora, e faceva quel suono distorto di quando non c'era il segnale
poi magari li collego il video registratore whs cosi ritono in dietro nel tempo...

magrai la apro gli dò una bella soffiata e controllo i condensatori, per vedere se sono gonfi, almeno che non abbia quelli a carta con l'involucro di vetro, so che quelli di carta si potevano revisionare...
Mah appeno o tempo gli butto un occhio



Modificato da OrsoMario - 06/05/2021, 00:36:01


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2625

Stato:



Inviato il: 06/05/2021 17:24:41

CITAZIONE (OrsoMario, 06/05/2021 00:31:01 ) Discussione.php?216497&1#MSG3


...e faceva quel suono distorto di quando non c'era il segnale...



Ciao, se è rimasta in un luogo asciutto e protetta da insetti desiderosi di metter su casa in un tiepido antro, inserisci la spina in una presa con interruttore e la provi...

Scoppi o Efetti pirotecnici vari credo saranno esclusi se quando fu riposta funzionava ancora, con buona probabilità funzionerà ancora.
Per prudenza comunque conviene accenderla e regolare il volume (a metà può andar bene) quando il cavo e ancora STACCATO dalla Ciabatta SPENTA.

Poi inserisci la spina in una presa della ciabatta, quindi Accendi con l'interruttore della ciabatta e vedi cosa accade...

Se la senti "Scoppiettare" spegni subito, perchè di sicuro qualche componente è andato... Se invece si accende docilmente, ma "Frigge" con qualche "TAC" di tanto in tanto, allora ci sono rogne sull'Alta Tensione e ovviamente spegni tutto.

Probabilmente Trasformatore EHT (Extra High Tension) detto anche Trasformatore di Riga si è ricoperto di abbondatne polvere (effetto elettrostatico) e di tanto in tanto scarica a massa...

Se non ci sono fenomeni Macroscopici allora presta attenzione e controlla se senti un sibilo molto acuto 625 righe per 25 semiquadri (interlacciati) al secondo fanno 15.625 Hz ( più si va avanti con gli anni e meno sentiamo quelle frequenza).

Se tutto è andato bene e appare il fatidico "Effetto neve" allora potrai udire anche il relativo suono (rumore rosa)

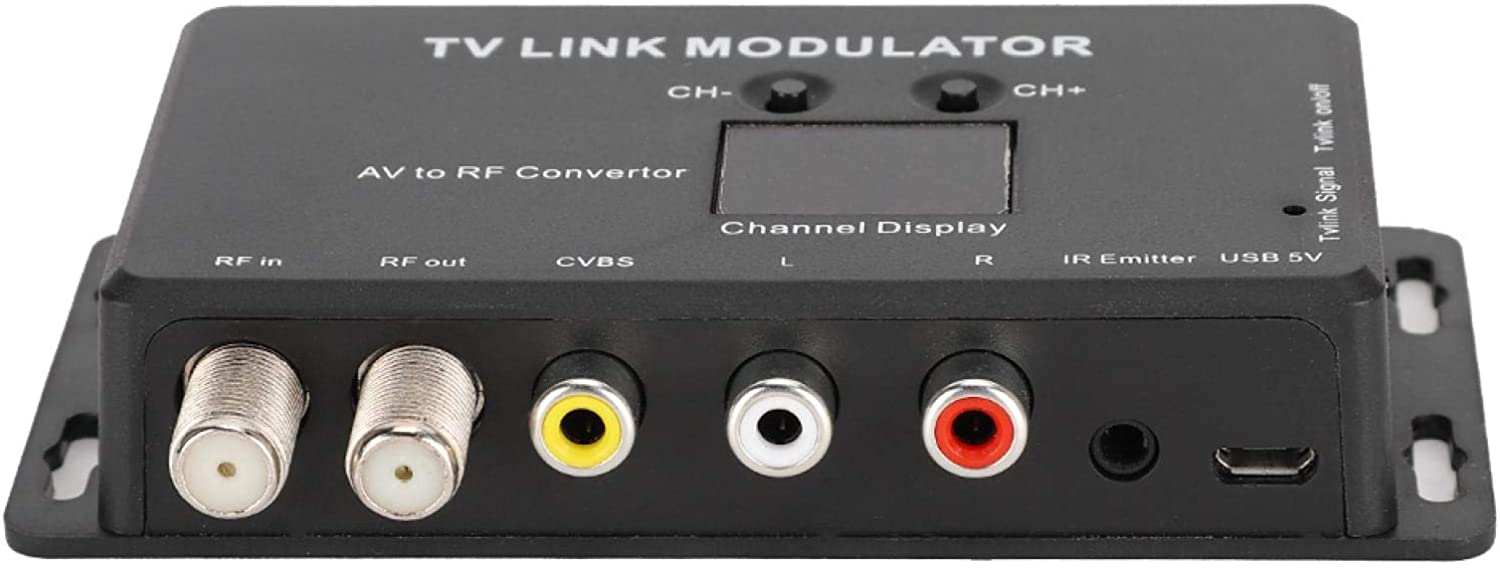

Se riesci a riesumarla poi, puoi cimentarti anche in "TV Broadcasting" e allora si può provare con un modulatore tipo questo:

http://www.energialternativa.info/public/newforum/ForumEA/U/Modulatore.jpg

Le prese RF (a sinistra) sono tipo cavi per satellite e anche se non ho visto indicata un'impedenza specifica non dovrebbero sorgere problemi...



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 06/05/2021 22:24:58

Ciao Lupo,

oggi avevo una mezzora libera e preso dalla curiosità ho aperto il "sarcofago",
le parti interne erano un disastro ragnatele escrementi di insetti o forse insetti morti, insomma era pieno di robaccia e anche l'umidità ha fatto da collante pre tutto..

Comunque ho smontato il possibile soffiato bene e con uno spray a base di solvente apposito per schede elettroniche ho annaffiato bene e soffiato con il compressore con un buon risultato, i condensatori sono tutti ok,

poi mi sono fatto coraggio è ho dato tensione, risultato??

Va tutto perfettamente

nessun rumore strano a parte un leggerissimo zzz.. dell'alimentatore (ma a memoria ricordo che anche quella che avevo a casa lo faceva) nessuna fumata o odoracci di bruciato, acceso si è scaldata un attimo e poi tutto ok si sente pure qualche stazione radio,
non lo avrei mai detto che una Tv di 44 anni fà depositata in cantina e dimenticata per 20-25 anni tra umidità e polvere potesse funzionare ancora...
le rotelle per la sintonizzazione funzionano bene audio contrasto e luminosita tutto ok, e come nuova!!Faccine/thumbup.gif

Non nascondo che mi ha accennato un pò di commozione rivederla in funzione..



Modificato da OrsoMario - 07/05/2021, 01:32:02


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 06/05/2021 22:33:04

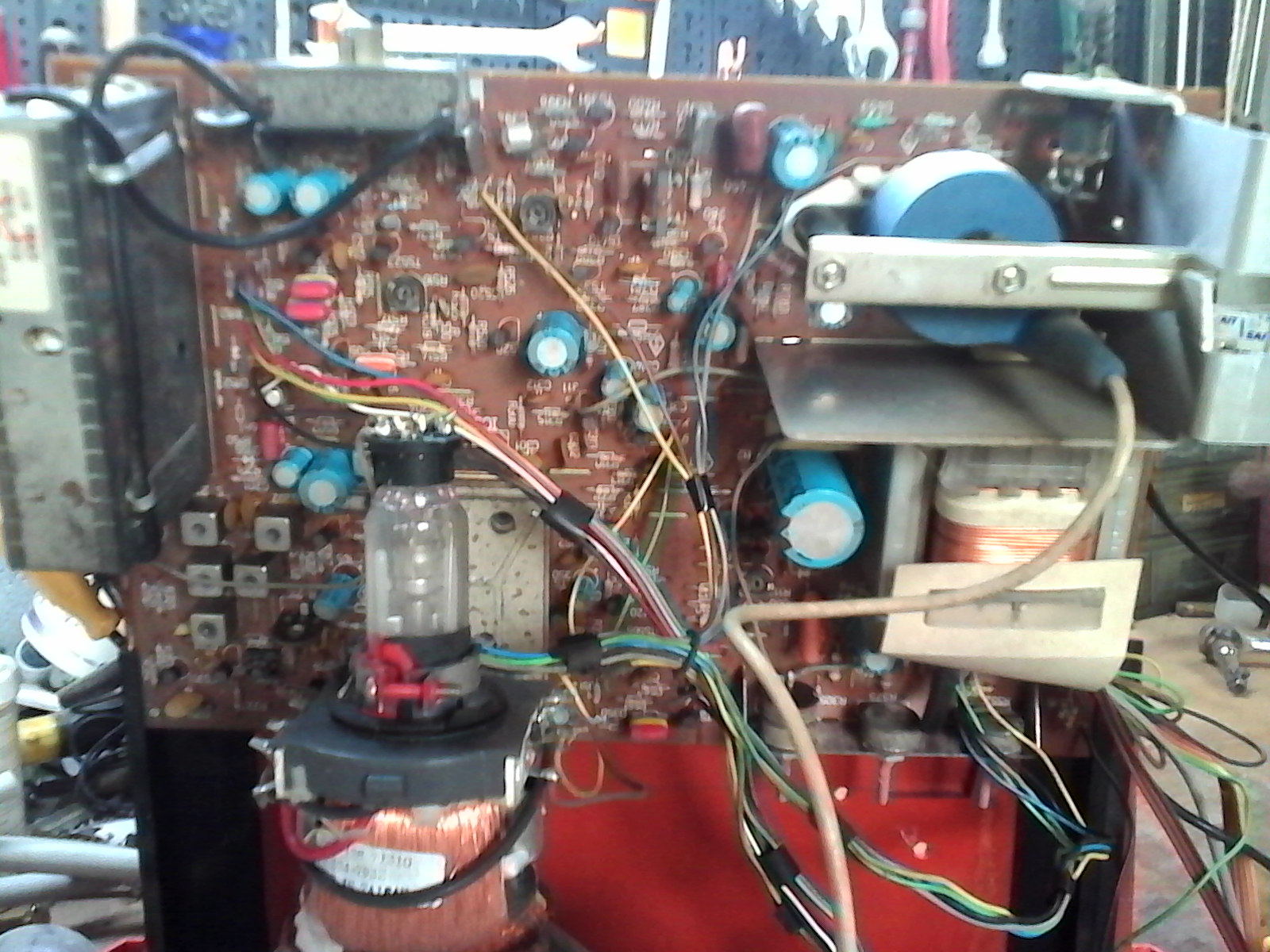

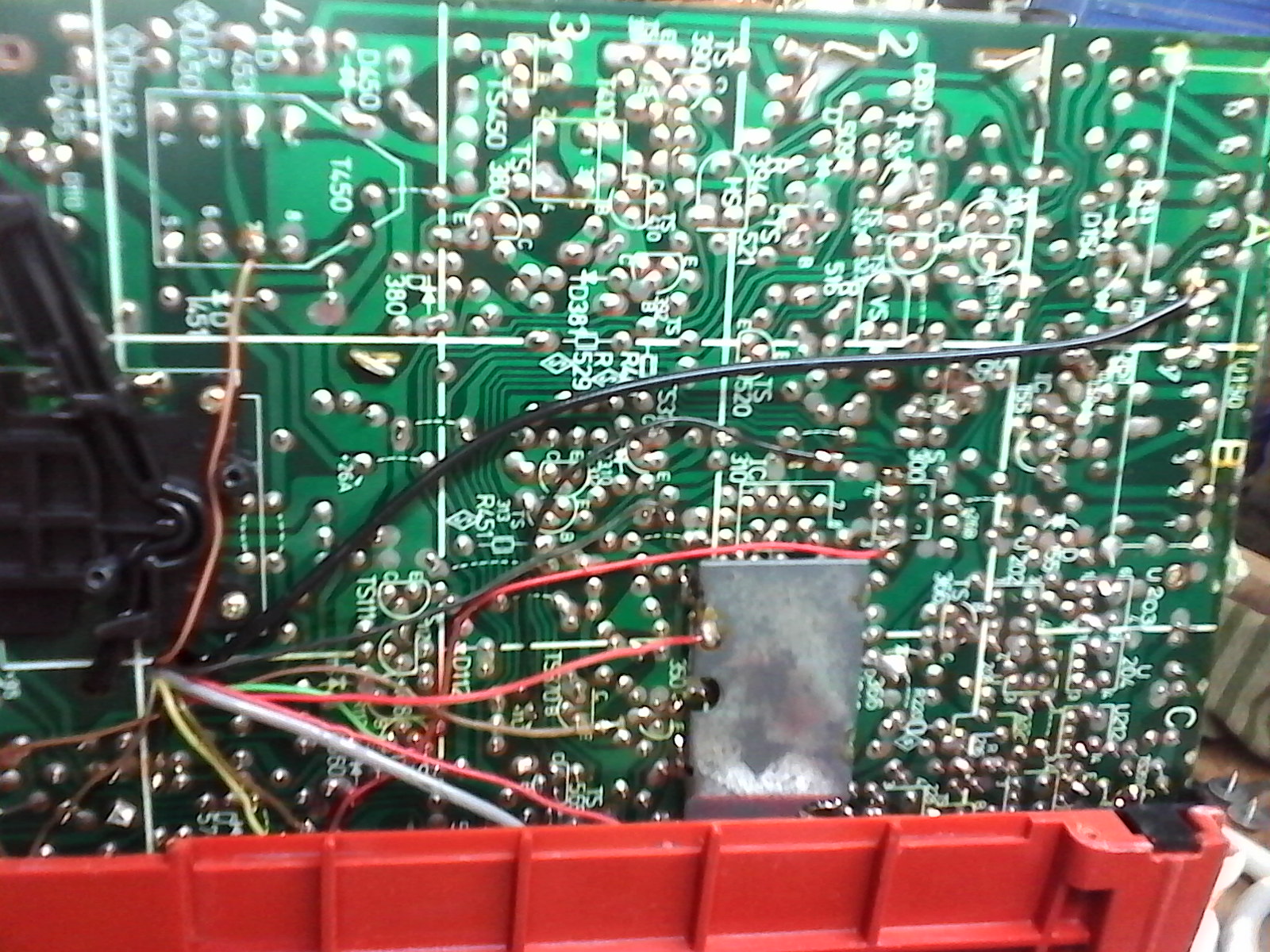

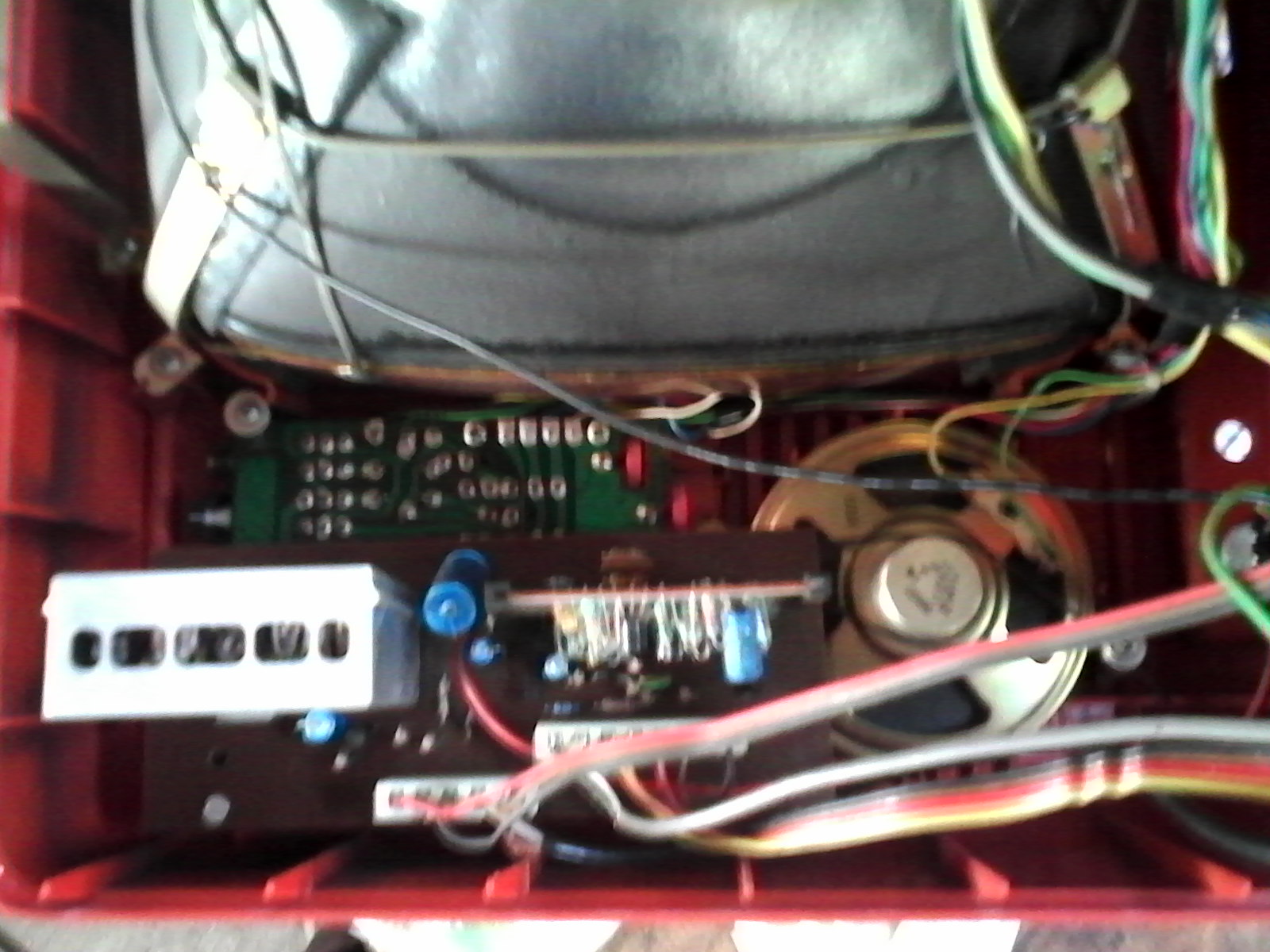

Posto qualche foto per i nostalgici..

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10555.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10553.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10554.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10557.jpg

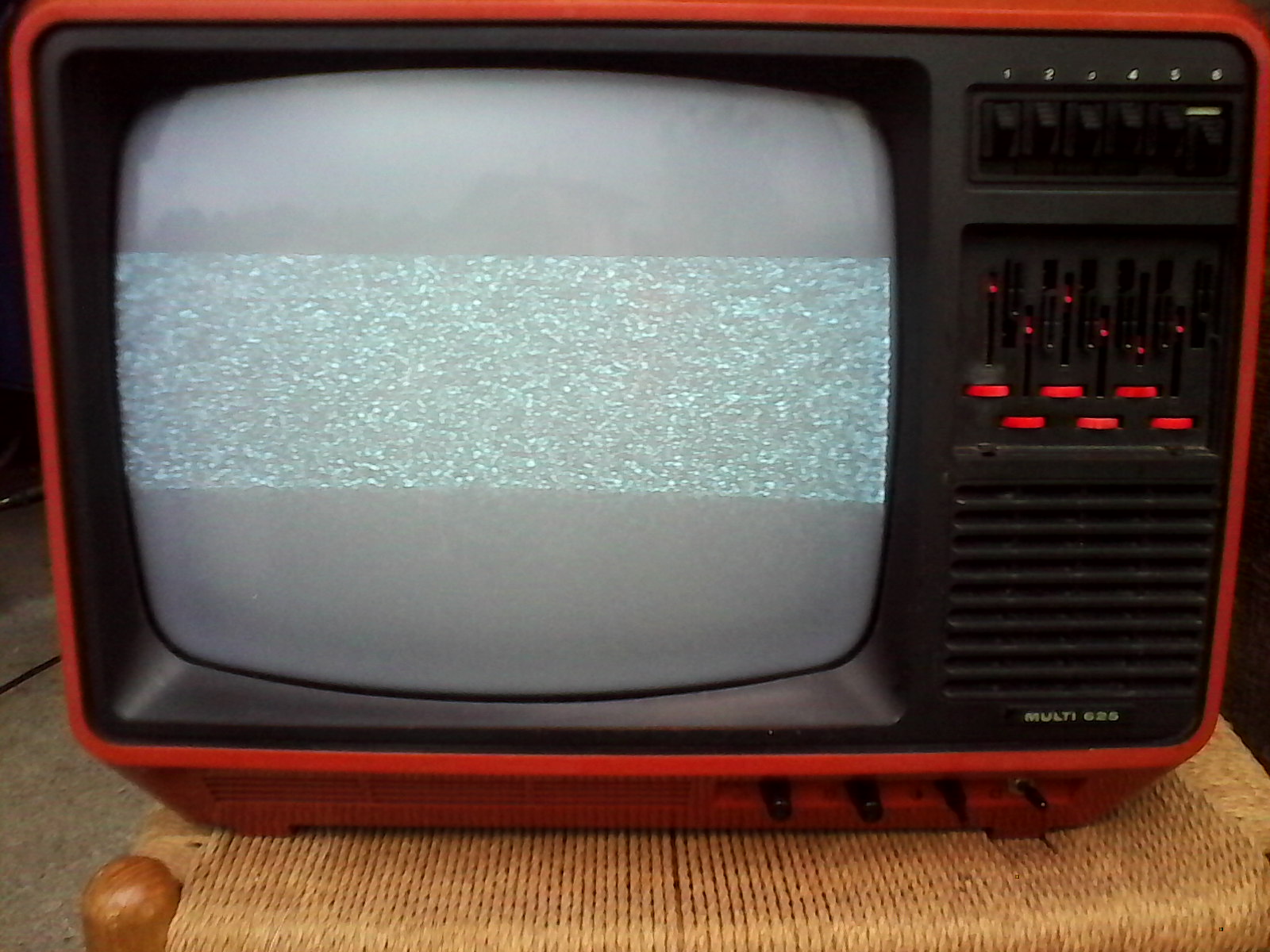

Qui si vede solo una riga centrale ma è colpa del reflesh catturato dalla fotocamera..



Modificato da OrsoMario - 06/05/2021, 22:36:56


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 07/05/2021 01:23:30

Questo modulatore potrebbe andar bene da collegare al decoder digitale terrestre per vedere i programmi su questa Tv vecchia?
volevo fare una prova
LINK



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1526

Stato:



Inviato il: 07/05/2021 08:49:26

Gia,è vero,i tv degli anni settanta non avevano ancora la presa scart....mi ricordo che un mio amico usava una scatoletta del genere per collegare la consolle ATARI, o qualcosa di simile , al tv bianco nero ma poi bisognava sintonizzare su una specifica frequenza .....



---------------
Non sono un tecnico,pero' mi arrangio



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18781

Stato:



Inviato il: 07/05/2021 09:14:37

Quanti ricordi...

Mettevo sul canale 36



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2625

Stato:



Inviato il: 07/05/2021 09:56:50

CITAZIONE (OrsoMario, 07/05/2021 01:23:30 ) Discussione.php?216497&1#MSG7


...Questo modulatore potrebbe andar bene ...



Credo di sì. Ho letto che trasmette l'RF nella gamma da 67,25 Mhz 61,25 Mhz, quindi visto che le frequenze da 47 a 68 MHz corrispondono alla banda I^ si deve sintonizzare sui canali A o B del VHF.
Impianti di ricezione TV

Con i comandi di sintonia, ti posizioni su VHF banda I^ ( in pratica dovrebbe stare tutto a sinistra o tutto i basso...

Fai attenzione che la "Nonnetta" è "abbastanza recente"Faccine/roflmao.gif...

Ovvero ha la Sintonia a VARICAP, in pratica la rotellina muove un potenziometro che potrebbe essere ossidato e funzionare male, però ce n'è più di uno ed eventualmente un poco di spray per contatti risolve...

http://www.energialternativa.info/public/newforum/ForumEA/U/SIntonia-Varicap.jpg



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 07/05/2021 10:22:57


CITAZIONE

mi ricordo che un mio amico usava una scatoletta del genere per collegare la consolle ATARI


CITAZIONE
Quanti ricordi...

Mettevo sul canale 36


Si vero, mi avete fatto venire in mente che anchio usavo un modulatore per collegare la mia vecchia console SEGA prorpio sul canale 36



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 07/05/2021 10:23:31

Grazie Lupo!

farò un tentativo con il modulatore,

non ho letto la dicitura dello standard Pal/Ntsc non vorrei che non mi codifichi il segnale audio e riesco a vedere solo il segnale video, cosa ne pensi?



Modificato da OrsoMario - 07/05/2021, 22:40:14


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2018

Stato:



Inviato il: 22/05/2021 13:14:04

arrivato il modulatore, funziona audio e video, ma l'immagine sfarfalla come se non fosse ben sintonizzato il canale, peccato..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



frenk1968

Avatar
MegaWatt


Gruppo:Utente
Messaggi:340

Stato:



Inviato il: 25/05/2021 18:58:23

CITAZIONE (lupocattivo, 07/05/2021 09:56:50 ) Discussione.php?216497&1#MSG10

CITAZIONE (OrsoMario, 07/05/2021 01:23:30 ) Discussione.php?216497&1#MSG7

...Questo modulatore potrebbe andar bene ...



Credo di sì. Ho letto che trasmette l'RF nella gamma da 67,25 Mhz 61,25 Mhz, quindi visto che le frequenze da 47 a 68 MHz corrispondono alla banda I^ si deve sintonizzare sui canali A o B del VHF.
Impianti di ricezione TV

Con i comandi di sintonia, ti posizioni su VHF banda I^ ( in pratica dovrebbe stare tutto a sinistra o tutto i basso...

Fai attenzione che la "Nonnetta" è "abbastanza recente"Faccine/roflmao.gif...

Ovvero ha la Sintonia a VARICAP, in pratica la rotellina muove un potenziometro che potrebbe essere ossidato e funzionare male, però ce n'è più di uno ed eventualmente un poco di spray per contatti risolve...

http://www.energialternativa.info/public/newforum/ForumEA/U/SIntonia-Varicap.jpg


di queste ne ho riparate a iosa,bei tempi.
