Prima di tutto un saluto a tutti visto che sono nuovo di questo forum.
Avrei bisogno dei vostri preziosi consigli!
Vorrei installare un impianto FV con uno ZCS ibrido da 6kw (zss-hp)
Farei una parte in fai da te , e la parte collegamenti fatta da un amico elettricista con P.iva
Ecco come:
Vorrei inizialmente fare
- una sola stringa mppt sul tetto di casa sui 4,1kw (esposta sud/est )
- un ATS per commutazione dei carichi da GRID a critical LOAD
- Una pylontech da 3,4kw
- Zero immissione in rete ,visto che ormai SSP è chiuso e non usufruirò di nessun incentivo statale ( visto che sarà tutto a mio carico, non vorrei fare nessuna pratica con Enel)
- In aggiunta ovviamente a tutti i componenti necessari di base (quadro di campo, magnetotermici, ecc)

Sucessivamente il prossimo anno farò una pergola e vorrei;
- Aggiungere il secondo mppt sulla pergola (esposta a sud) per altri 3/3,5kw
- Aggiungere una seconda pylontech

Ed ecco le domande:
- nella versione iniziale è possibile mettere 4,1kw su un solo mppt? Ho letto che supporta solo fino a 3500w per mppt?
- nella versione definitiva avere 1 mppt con 4,1kw e il il secondo con 3,5kw?
- Per mettere una sola stringa devo usare un cavo a Y e popolare tutti i 2 ingressi , giusto?
- I pannelli FV devono essere tassativamente sotto i 13A ( messi in serie) o si puo sforare un pò?
- L’immissione zero è realmente effettiva con questo inverter?

Visto che il mio amico elettricista non ha molta esperienza in merito al FV, avreste un link nel forum che mi porta ad uno schema elettrico di un impianto tipico?

Grazie

Ciao Lui benvenuto


- nella versione iniziale è possibile mettere 4,1kw su un solo mppt? Ho letto che supporta solo fino a 3500w per mppt?
4500W per ogni MPPT
- nella versione definitiva avere 1 mppt con 4,1kw e il il secondo con 3,5kw?
l'HP 6000 ha due MPPT da 4500W per un totale di 9000W, anche se hai una sola stringa vanno sempre usati i due regolatori e impostato modo di lavoro parallelo come indicato nel manuale.
- Per mettere una sola stringa devo usare un cavo a Y e popolare tutti i 2 ingressi , giusto?
Si
- I pannelli FV devono essere tassativamente sotto i 13A ( messi in serie) o si puo sforare un pò?
Sopporta picchi a 18A ma è meglio restare entro i limiti.
- L’immissione zero è realmente effettiva con questo inverter?
No se lasci connessa Enel qualche centinaio di Watt va sempre in rete.

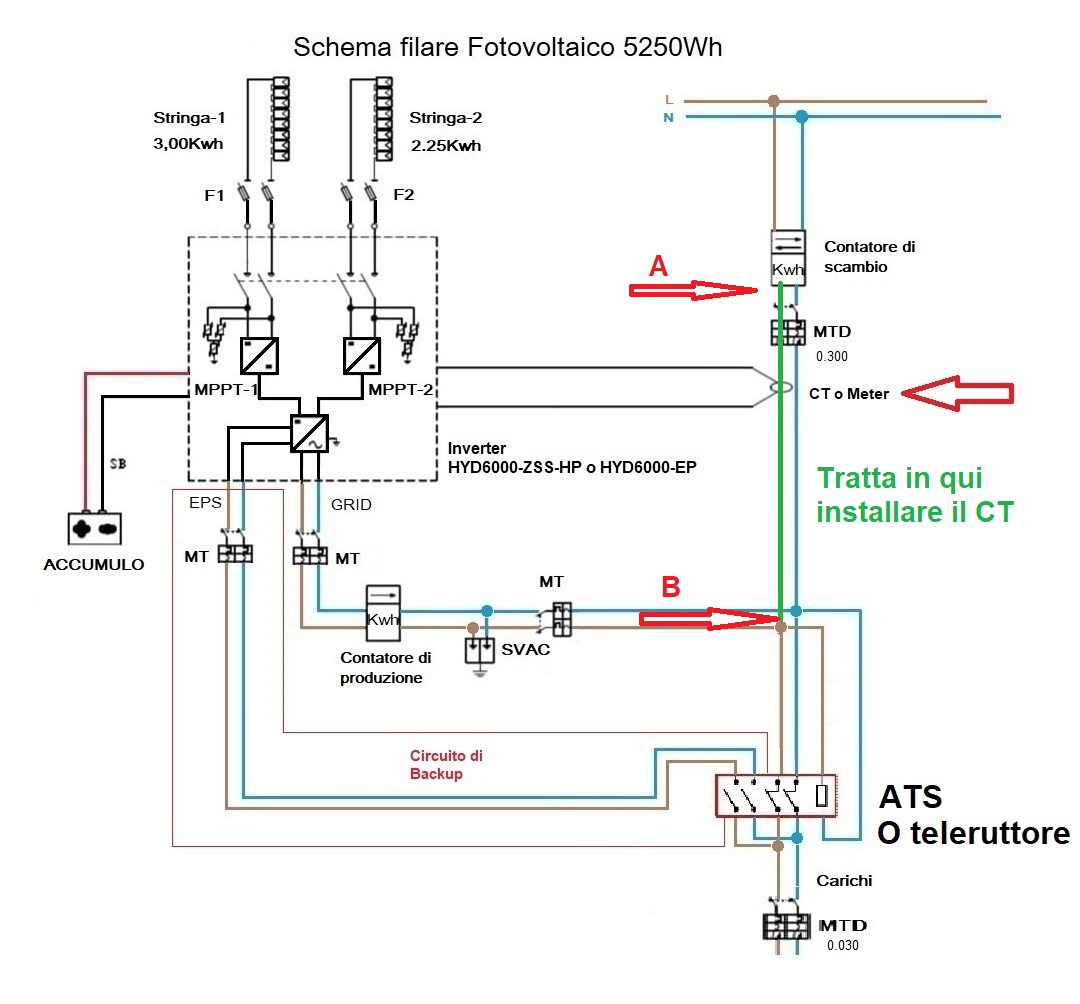

lo schema da rispettare è questo, mi raccomando il posizionamento del CT, a valle del contatore e a monte del primo sezionamento o diramazione, nel tratto linea verde.

Immagine Allegata: Schema filare_1.jpg


Sei proprio sicuro di voler usare una Pylontech?

grazie,
ho provato il configuratore ZCS del loro sito e mi sembrava non permettesse di mettere
4,1kw su un mppt
e 3,5 sul secondo mppt ,
o meglio:
su 1mppt dava semaforo verde fino a un tot di pannelli , poi semaforo giallo aggiungendo altri 2 pannelli , poi oltre quelli, semaforo rosso ( con 4,1 kw era semaforo rosso )
su 2mppt dava ok per i 3,5kw
" qualche centinaio di watt" intendi giornalmente?
è vero che i contatori nuovi con i due triangolini contrapposti sulla sinistra non conteggiano i watt immessi ? lo avevo letto da qualche parte....

... la pylontech mi sembrava un giusto compromesso fra costo ed affidabilità.
hai suggerimenti?

PS> grazie per lo schema

Il Seplos Mason 14kWh 2250$ a casa compatibilità totale con ZCS, quanto costa una Pylon da 3.5kWh?

i contatori nuovi non li conteggiano come consumati

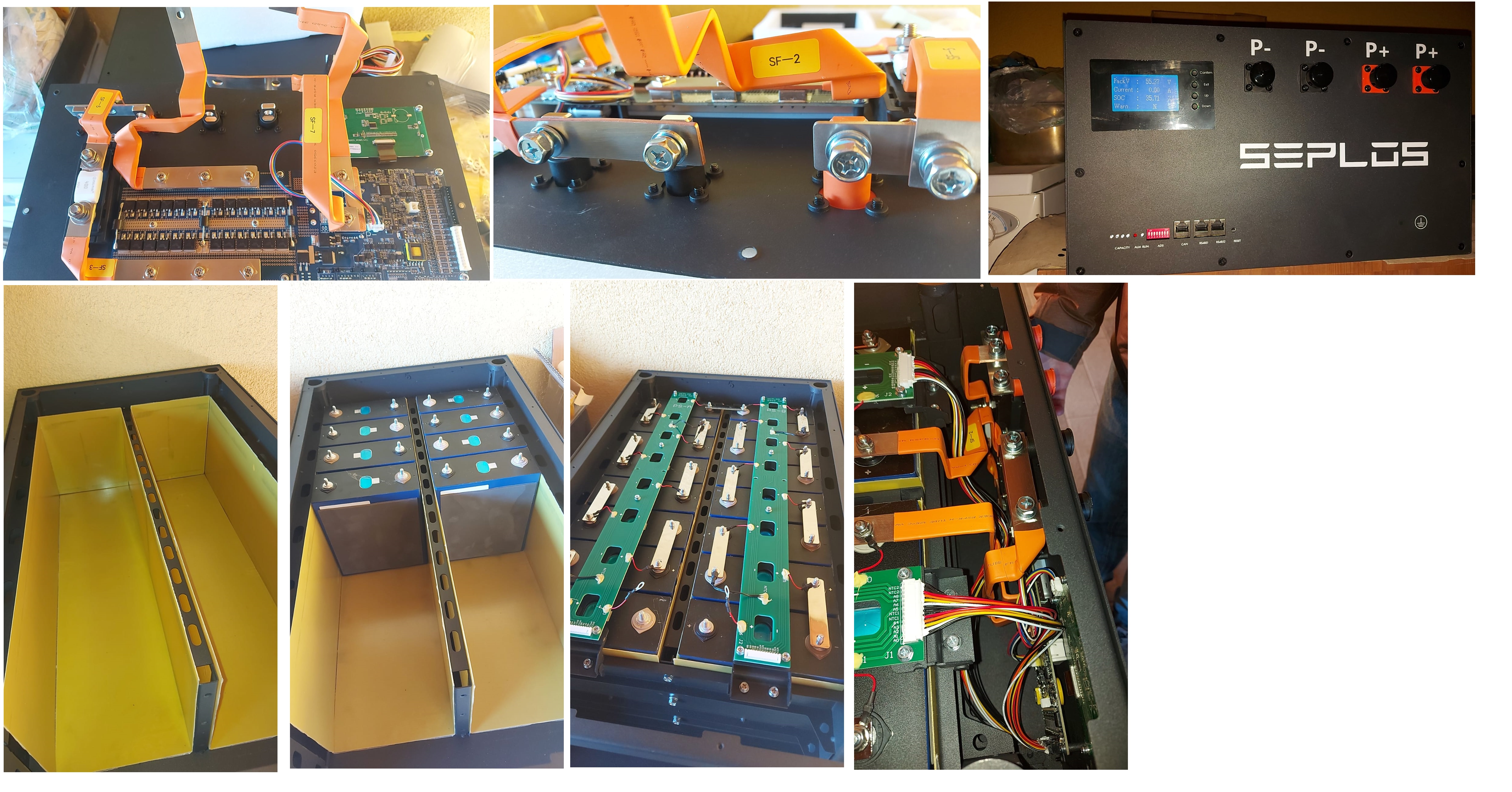

Mason 14kWh

Immagine Allegata: Immagine.jpg


qualcuno ha abbinato lo shelly EM a questo schema?

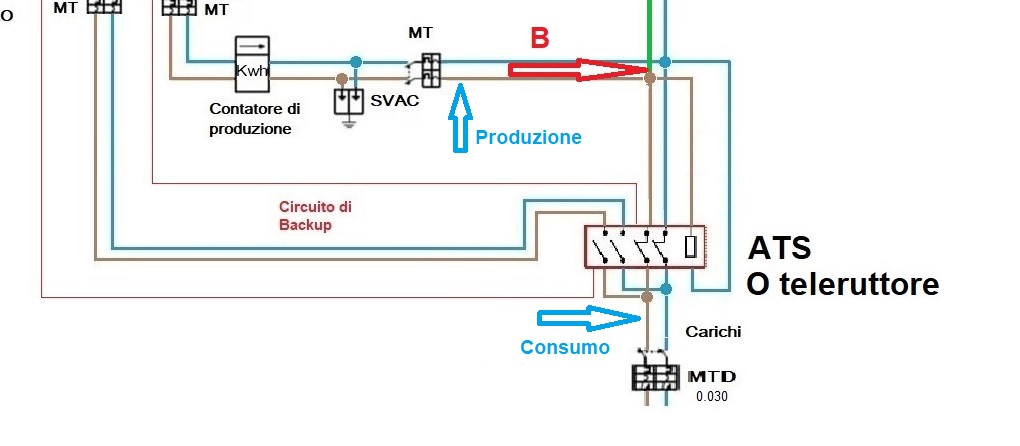

se volessi monitorare produzione e consumo dove vanno posizionate le pinze?

una sulla fase di produzione e una sulla fase di consumo.

Immagine Allegata: Immagine.jpg


CITAZIONE (Claudio, 04/05/2023 18:19:40 )

Il Mason ti costa 146.50€ al kW le Pylon 470.50€ al kW un po' di differenza c'è, lo trovi direttamente alla Seplos, c'è anche in pezzatura inferiore a 14kWh, LINK contatta Jerry e chiedi la quotazione con spedizione DDP di quello che ti potrebbe andare bene Jerry Seplos Jerry@seplos.com o Whatsapp + 86 17688030917 e digli cha hai un inverter Sofar Solar.

CITAZIONE (Claudio, 04/05/2023 19:53:37 )

CITAZIONE (Claudio, 04/05/2023 23:48:09 )

Il Mason arriva pronto da usare.
