inverter ibrido ISolar SMX II 5,6KW, installazione con accumolo PYLONTECH US2000C
FinePagina

tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 08/07/2022 00:57:53

Grazie innanzitutto fondatori del sito - molto interessante .

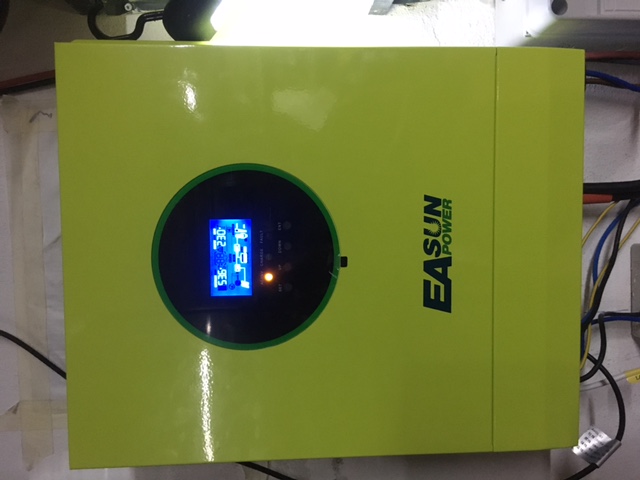

Ho appena installato inverter - purtroppo non ho avuto assistenza dal venditore che secondo lui non e' possibile collegare le batterie LIPO con collegamento BMS.
ho acquistato anche apposito cavo - letto po' qua e la sul discorso DIP presa RS 485 - o addirittura settare in USER.
qualcuno di voi esperto potrebbe darbi info in merito o ad aiutarmi come procedere? manuale parla di tensioni da 44,5 -53,5 di scarica mentre 52,5 53,5 di tensione di carica - la batteria ha 15 o 16 celle ? anche qui qualche dubbio .
resto in attesa grazia Tuonobianco
ps- allegato anche file inverter docx



Immagine Allegata: IMG_7627.JPG

ForumEA/U/IMG_7627.JPG


Scarica allegato

ISolar-SMX-II-5.6KW Solar charger inverter V1.0.docx ( Numero download: 873 )



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 08/07/2022 08:16:09

Ciao tuonobianco benvenuto, che batteria stai collegando?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 08/07/2022 12:17:47

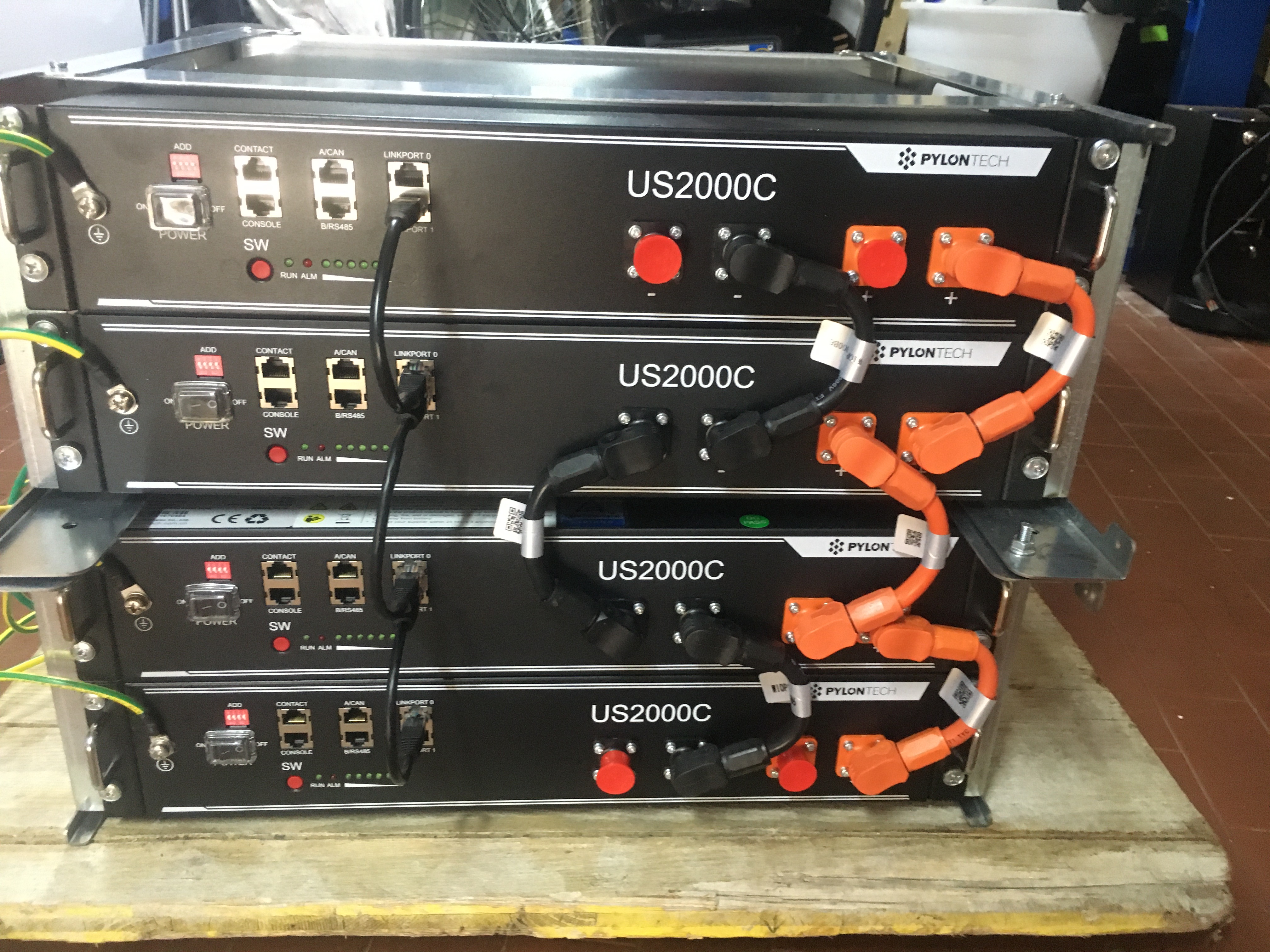

4 batterie us2000 c parallelo 10 kw



Immagine Allegata: A0669E52-BBB4-420A-AF05-3840A2B7BDFB.jpeg

ForumEA/U/A0669E52-BBB4-420A-AF05-3840A2B7BDFB.jpeg



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 08/07/2022 12:40:06

OK US2000"C" sono particolari, l'inverter deve avere il firmware aggiornato per vederle.

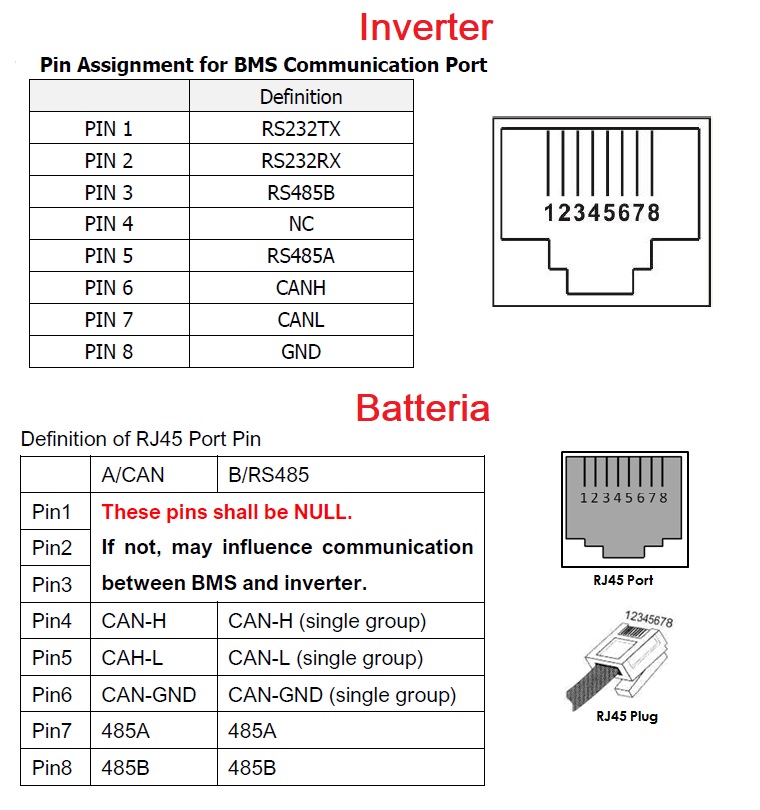

Connessione in RS485
RJ45 inverter pin 3 e 5
RJ45 batteria pin 7 e 8

Da provare se 3-7 e 5-8 o se 3-8 e 5-7, scambiarli non crea danno.

I° batt
Dip switch 1 ON 9600, OFF 115200 2,3,4 OFF

tutte le altre OFF tutto, accendere premere il tastino SW per 5 secondi.



Immagine Allegata: Pylon-MppSolar.jpg

ForumEA/U/Pylon-MppSolar.jpg



Modificato da Claudio - 08/07/2022, 18:35:00


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 08/07/2022 15:26:22

grazie per la risposta- porgo quesito come faccio a verificare quale seguenza di tutte e corretta ? mi accorgo di qualcosa quando accoppiante e' corretto ^ ora fatto 3-5 inverter con 8-7 batteria .
poi inverter ha la sua presa RS485-2 perche rs485-1 ce modulo WIFII - sulla batteria va inserito nellla presa scritta CAN o rS-485 -

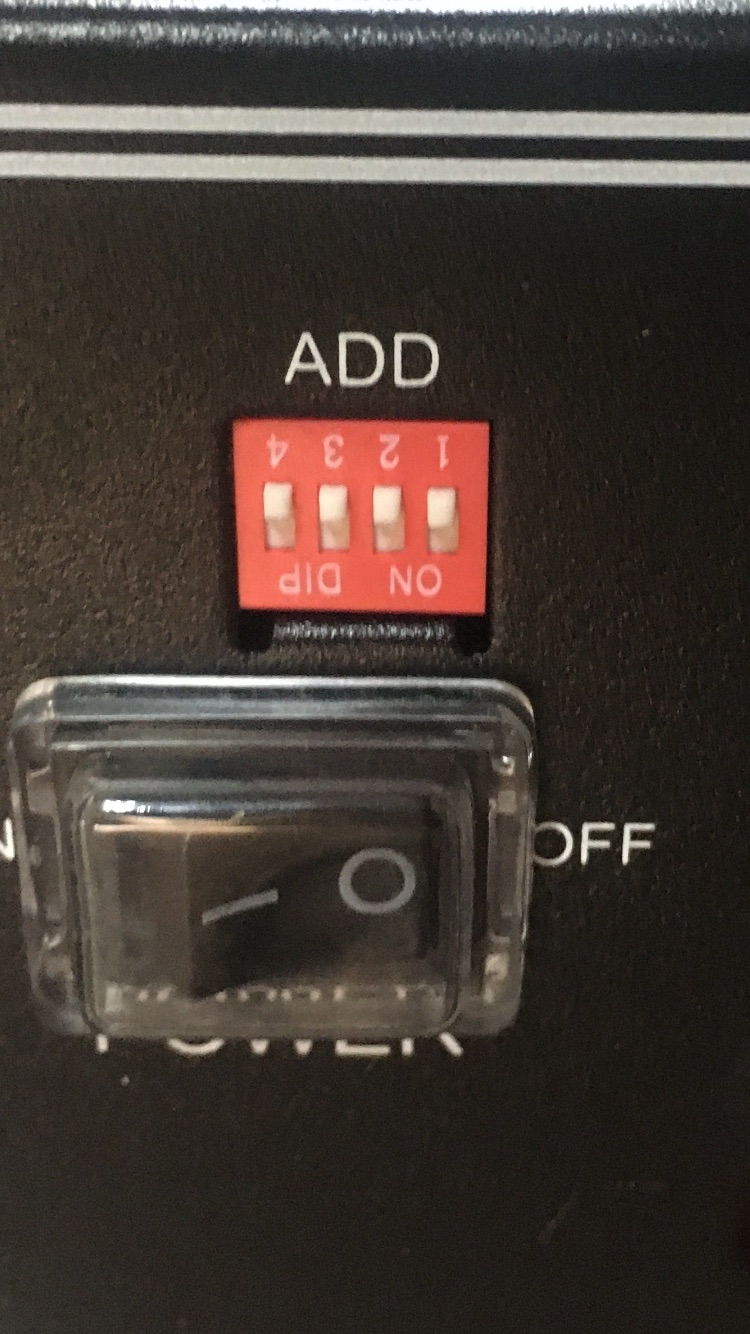

poi porgo inverter come mostro figura allegata il DIP montato inverso con le scritte . errore di stampaggio oppure swich 1 sarebeb il nr.4 se si legge da sx ?



Immagine Allegata: DIP.jpg

ForumEA/U/DIP_1.jpg



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 08/07/2022 18:32:48

Non mi risulta che il tuo inverter abbia la porta Can-Bus, solo RS485, sia inverter che batteria.

Quale porta usare lo devi vedere tu.

Per la velocità solo sulla prima batteria in alto dove collegherai la RS485 il Dip switch 1 ON 9600, OFF 115200 2,3,4 OFF e tutte le altre OFF.

Le scritte sono corrette, nessun errore, quasi sicuramente la velocità è 9600 quindi Dip switch 1 delle prima batt. ON.



Modificato da Claudio - 08/07/2022, 18:37:14


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 08/07/2022 18:53:41

ma cavetto come si verifica se corretto o meno ? inverter non ha led indicativi di collegamento ?



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 08/07/2022 19:01:33

Se non vede la batt. ti mette un codice di errore.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 08/07/2022 19:06:10

Dimenticavo, le Pylontech sono delle 15S, quindi setta L15.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 08/07/2022 20:26:16

CITAZIONE (Claudio, 08/07/2022 19:01:33 ) Discussione.php?216941&1#MSG7

Se non vede la batt. ti mette un codice di errore.


ho preparato diversi soluzioni di cavi - nessuno mi da errore questo non capisco!
se ce' qualche soluzione per individuare quello corretto!



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 08/07/2022 20:36:39

Tipo batt. USER, ingresso in isola 51V ritorno a rete 48V, Bulk e Float 53.2V, CutOff 47.5V

potete aiutarmi in rifermento al mio inverter ( file allegato) i codici corrispondenti alle sopra modifiche princiali da inserire -grazie



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 09/07/2022 00:28:15

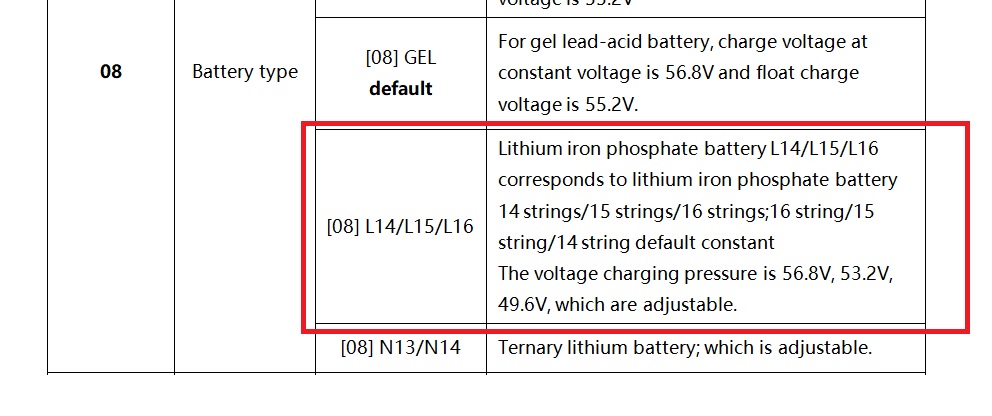

Parametro 08 metti L15, i parametri di carica dovrebbero essere automatici.

Se non succede Bulk 54V tanto c'è il BMS, Float o tensione di standby 51V, ritorno a Enel 48V, ingresso in isola 51V, Cut-Off 47.5V.





Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_295.jpg



Modificato da Claudio - 09/07/2022, 00:37:37


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 09/07/2022 10:45:59

grazie claudio - mi puoi indicare quale nr.? parametro per
Ritorno a enel 48 parametro ?
ingresso a isola 51V parametro ?
cut-off 47.5 parametro ?

cosi verifico e setto correttamente USER

grazie molto Claudio



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 09/07/2022 12:04:01

Dovrebbe essere

08 Battery type L15
09 54V
11 51V
12 48
15 47.5V

Ma già settando 08 Battery type L15 in teoria dovrebbe settarsi in automatico.

Tutto da verificare.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



tuonobianco
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 09/07/2022 21:06:02

CITAZIONE (Claudio, 09/07/2022 12:04:01 ) Discussione.php?216941&1#MSG14

Dovrebbe essere

08 Battery type L15
09 54V
11 51V
12 48
15 47.5V

Ma già settando 08 Battery type L15 in teoria dovrebbe settarsi in automatico.

Tutto da verificare.

Gentilissimo come sempre , la ringrazio nuovamente , sono a riportare i dati che ho rilevato settando a L!5
settaggio 4 - 46.4
settaggio 5 - 54
settaggio 8 l15
settaggio 9 53.2 ( lei mi ha scritto 54 ) differenza
settaggio 11 53,2 ( lei mi ha scritto 51) differenza
settaggio 12 45,6 ( lei mi ha scritto 48) differenza
settaggio 14 46,4
settaggio 15 43,6 ( lei mi ha screitto 47,5 ) diffesenza
settaggio 35 49,6
settaggio 37 50,4

MI DA INFO IN MERITO COSA FARE ? grazia



Modificato da tuonobianco - 09/07/2022, 21:30:04
