Risolto con copertina termica a 230V 25€ dai Cinesi che usavo anche con le batt. AGM, la coperta ha 3 potenze 20, 40, 60W, a 20W con locale a 5° tiene le batt. a 11°, a 40W 18°, controllata da SonOff-TH.

CITAZIONE (Claudio, 06/04/2024 00:38:55 )

Si copertina scalda letto singolo, la metto sopra a coprire tutto bene e via, avvolgere le tue è ancora più semplice, le mie sono libere senza contenitore.

Il mio Sofar smette di usare la batteria in base al SOC impostato nei suoi parametri, in presenza di Enel l'ho settato a 25% mentre in caso di blackout tiro fino al 10%, il BMS è settato avviso 12% a Cut-Off 10%.

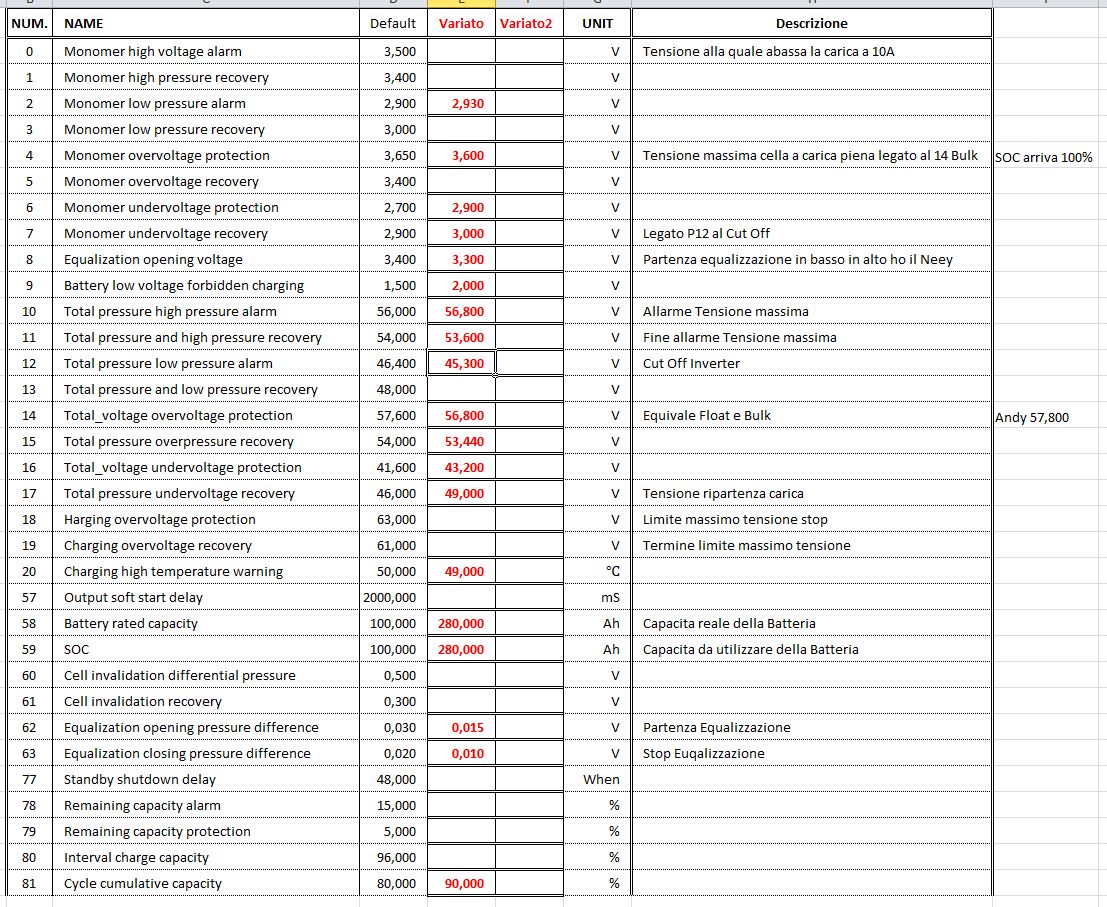

I parametri dal 10 al 18 sono ininfluenti non li ho modificati, per la carica massima vale solo il 4, mentre per la riduzione corrente a 10A di fine carica a bassa corrente il parametro 0.

Attento al parametro 77, se per le ore inserite non avviene ne carica ne scarica il BMS si spegne e va riavviato con il tastino.

Parametro 6=2.900V 7=3.000V

CITAZIONE (Claudio, 06/04/2024 09:02:16 )

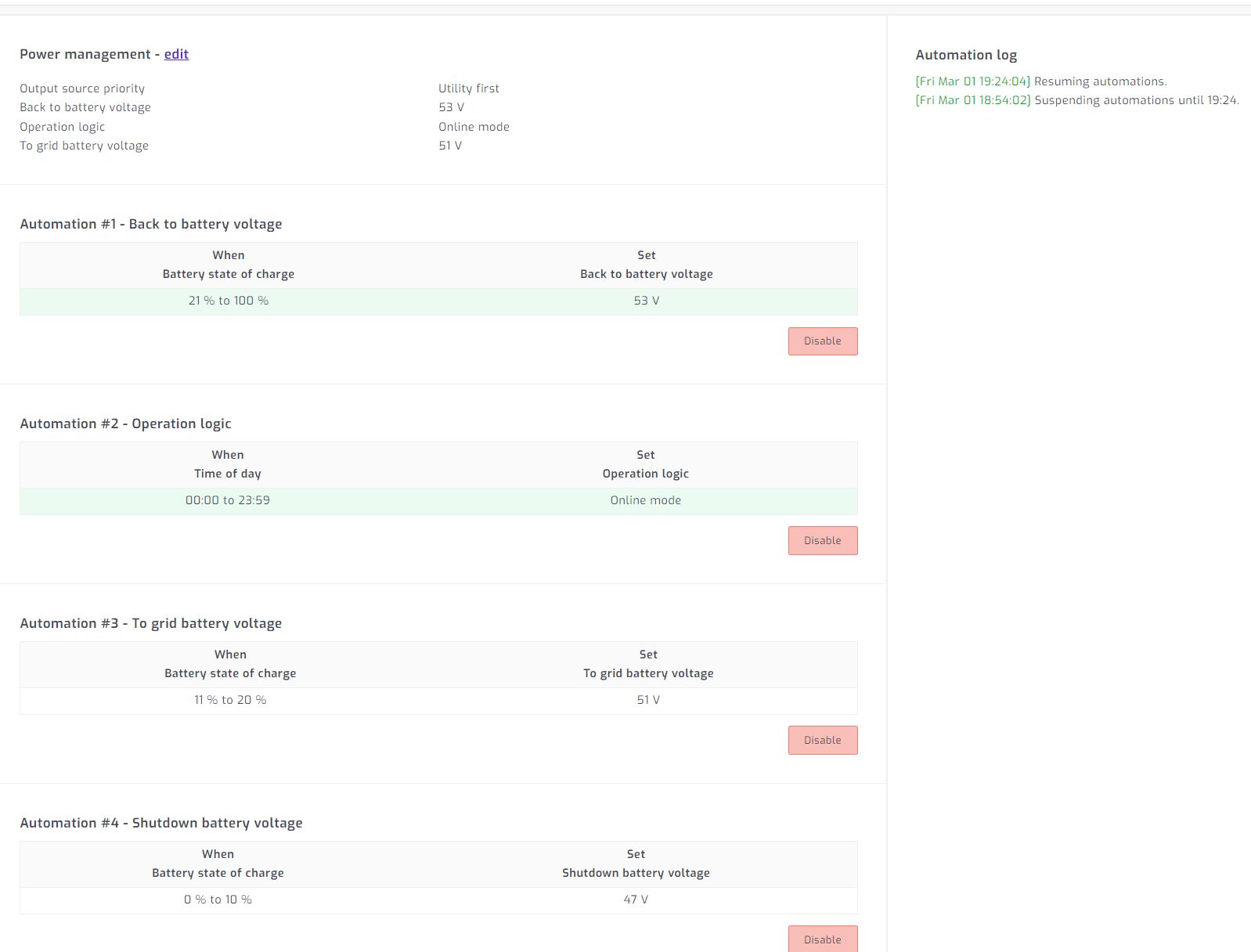

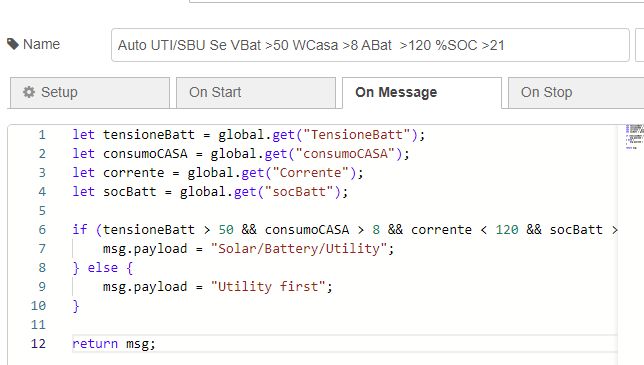

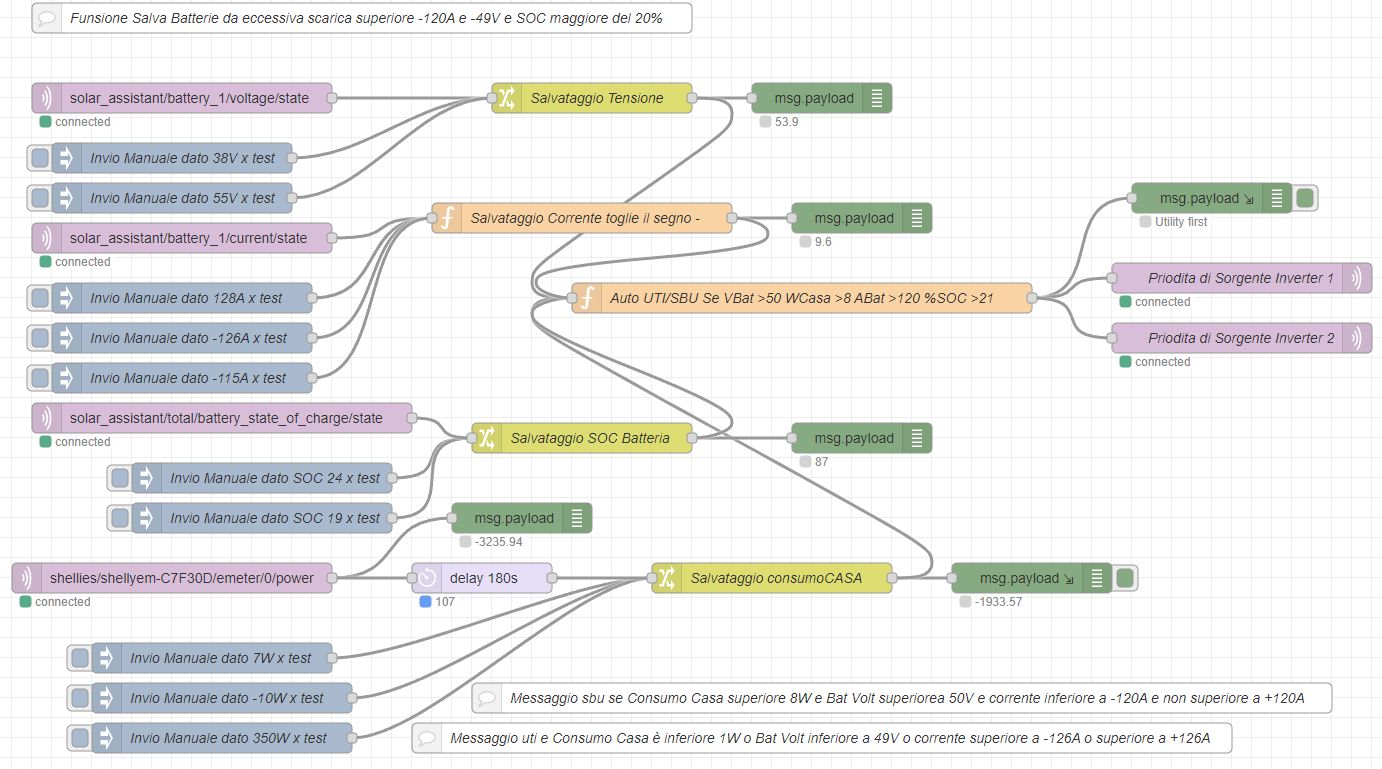

Il tacca e stacca Enel lo gestisce l'inverter in base al SOC che gli comunica il BMS, penso che il Voltronic gestisca lo scambio solo con la tensione e non con il SOC, penso, l'unica cosa che fa il BMS verso fine carica è inviare il comando all'inverter di abbassare la corrente a 10A quando viene soddisfatto il parametro 0 e rialzarla sotto il parametro 1.

Nessun automatismo esterno aggiunto.

Un saluto a tutti Voi e mi scuso se mi intrometto nella vostra discussione per alcuni chiarimenti che ai più sembreranno scontati. Per evitare il più possibile richieste stupide mi sono letto tutto il thread quindi alcune risposte le ho già desunte però una verifica inseme a voi circa ciò che ho compreso la ritengo utile!
Allora la mia situazione è la seguente: sono in fase di montaggio di un impianto off-grid che andrà a fare l'upgrade (sostituire) un piccolo impiantino (4 pannelli da 375 w) che ho realizzato 2 anni fa con due inverter grid-tie (i cinesini blu con limitatore di corrente) da 1000w in parallelo + LifePo4 da 12 celle (36v) 170ah che mi ha dato grande soddisfazione facendomi scoprire che anche tra le montagne si può sfruttare il sole!
L'impianto nuovo si compone di 2 box Man Yi da 16 celle Basen da 280 Ah gestiti da BMS Seplos (V2 - 48200-1101-10E-MY01-16s) + inverter EASUN ISolar SMW 8K (clone Voltronics uguale Axpert MAX 8000-48) + 12 pannelli da 440W che ripartirò in due stringe da 6 (una per ogni ingresso MPPT).
Ho finito di montare sia i box (per il primo ho fatto bilanciamento celle con bottom balance e top balance per il secondo solo top balance perchè avendo il bilanciatore attivo nei box, le cui prestazioni top le ho verificate con salvataggio della performace della batteria con una cella gonfiata del vecchio sistema, ho ritenuto inutile farlo) sia tutta la parte elettrica per l'ingresso dai pannelli e per il collegamento alla rete e all'inverter (quindi vari scaricatori, magnetotermici, salvavita, ATS, etc). Fatto tutto ciò, prima di installare i pannelli, ho voluto provare l'insieme inverter + batterie + quadro elettrico e devo dire ha funzionato tutto tranne il dialogo tra BMS e inverter. Infatti nonostante abbia provato sia con un cavetto configurato, lato inverter, per il CAN e con un altro configurato, sempre lato inverter, per RS485 batteria ed inverter non comunicano (errore 61). Come ho letto qui e su di un altro forum in lingua inglese ove ho recuperato un protuario esplicativo il problema dovrebbe essere il BMS cui dovrei caricare un nuovo firmware per poter dialogare a 9600 baud con il voltronics (CAN1101[V16.04.06_PN01_220924_9600].ehex. Unica cosa che non mi torna su quanto letto è che il mio BMS già dialoga a 9600 baud se ci si collega con il battery monitor alla 1 delle 3 porte rj45 (segnata come CAN/RS485) mentre le altre 2 (quelle per il parallelo tra i pacchi batteria) dialogano con il Battery monitor solo a 19200 baud permettendo però, a differenza della porta 1, di fare l'upload dei parametri mentre la 1 porta a 9600 va in timeout se di tenta di fare quel tipo di operazione. Mi confermate quindi che devo cambiare il firmware per risolvere o ci sono altri problemi? Cioè è normale che la porta 1 (CAN/RS485) mi consente la connessione a 9600 baud con il battery monitor ma non "parla" con l'inverter a quella velocità? Altro dubbio che ho è il settaggio dei dip-switch per la configurazione dell'indirizzo dei pacchi batteria. Le istruzioni di Man Yi dicono che per due pacchi batteria in parallelo devo settare il primo pacco con 0000-1000 (host) ed il secondo con 1000-0000 (slave). L'altro prontuario recuperato dice che nella stessa situazione devo settare con 1000-0000 il primo pacco e con 0100-0000 il secondo pacco... Ho provato entrambi i modi e apparentemente, rispetto l'accessione con il pulsante del primo (host), funzionano entrambi però poi a parte la prima schermata con i dati del box se mi addentro nei menu è come se non fossero configurati cioè mi chiede di settare 2 ulteriori "sub menu" per il can e 2 per l'rs485. Forse ciò dipende dal fatto che non vi è comunicazione con l'inverter quindi ciò che deve apparire in quelle videate non arriva? Mi scuso se son stato molto lungo ma era necessario per darvi un quadro più possibile chiaro della mia situazione. Attendo quindi con ansia i vostri suggerimenti!!!

@ale.agos

Fai posto più brevi, cosi lungo risulta poco comprensibile, troppa roba in una volta sola.

V2-48200-1101-10E-MY01-16s

10E se non erro è con firmware per CAN-BUS e te serve con firmware RS485 Voltronic.

CITAZIONE (Claudio, 07/04/2024 10:41:20 )

Ciao ale.agos,
Il tuo inverter se clone Voltronic dialoga solo con il protocollo Pylon e Voltronic molto simili.
Per le domande che hai posto sopra riferite alla comunicazione della porta 1 è una porta CAN o in alternativa RM485 non RS è una master e funziona con il protocollo Pylon.E' normale che non puoi modificare con il Battery monitor. Allego il cablaggio
I dip switch i primi che hai indicato sono per un collegamento CAN la posizione dei secondi dip switch sono quelli per la RS485
Per prima cosa prima di inviare il firmware al BMS devi controllare se effettivamente il firmware esistente è Seplos. Lo vedi dal Battery monitor l'icona in alto a destra. Se il firmware è Seplos serve aggionarlo con una versione per RS485 Voltronic Il cavetto va collegato sulla presa Rj 2 lato batteria e cavetto pin 1 B pin 2 A mentre lato inverter 3 B e 5 A.(fai attenzione che se il Battery monitor rimane connesso si verificheranno degli errori di comunicazione
Serve anche impostare sull'inverter la modalità batteria Lib

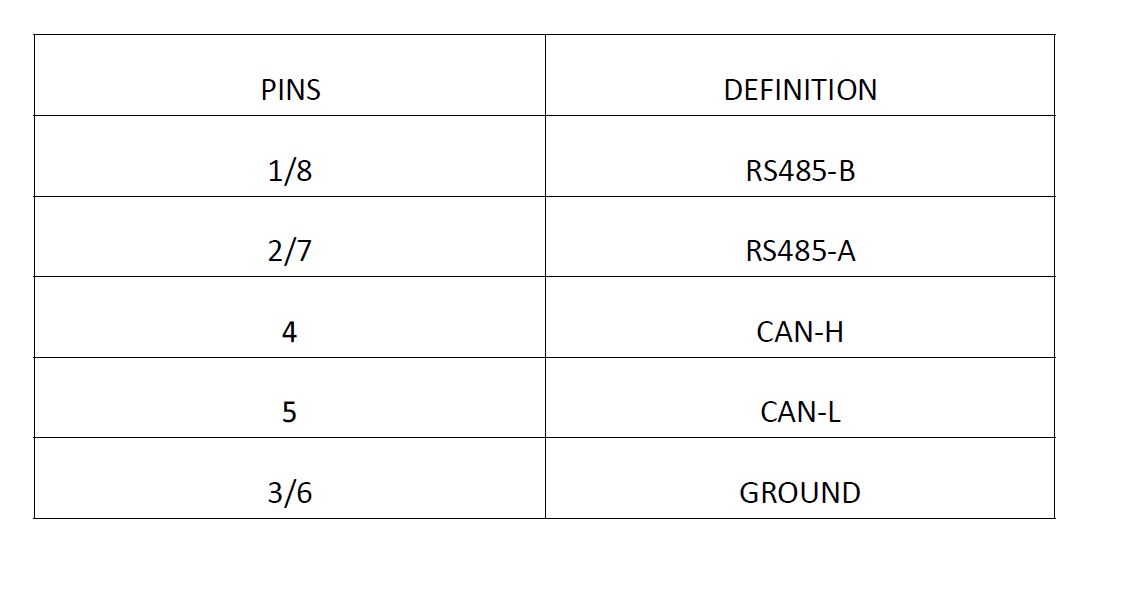

Immagine Allegata: porta1.JPG


Grazie Riccardo per le utili precisazioni. Ho le idee un pò più chiare ora. Avevo già il pinout della porta CAN/RM485 ma a parte comprendere che era differente da quello delle porte RS485 non avevo capito che porta RM485 è differente da RS485 (pensavo fosse il solito errore delle documentazioni cinesi nelle traduzioni). Seplos mi ha risposto inviandomi il firmware che aveva già segnalato saviothecnics e il pinout del cavo tra inverter e BMS (quello con lato BMS 1,2 e lato inverter 3 e 5).
Non ho però capito se il firmware va cambiato ad entrambi i BMS (pacco batteria host e pacco batteria slave)... Per quanto riguarda le impostazioni inverter avevo già settato il parametro 5 con lib e per quello mi andava in errore non riuscendo a comunicare. Confermo che i due BMS hanno firmware seplos in quanto nel battery monitor quando sono collegato visualizzo la loro icona. Nei prossimi giorni farò l'upgrade e spero di poter confermare la soluzione di ogni problema. Poi magari uscirà qualche altra cosa, avendo scoperto questo forum son però certo che con il vostro aiuto tutto alla fine funzionerà! grazie ancora a tutti.

Il firmware va cambiato su entrambi i box. Presta attenzione quando fai l'upload ad avere collegato il cavo direttamente al pc /rj 45 n°2 senza il parallelo dell'altro box o dell'inverter. 19200 baud

CITAZIONE (Riccardo, 10/04/2024 14:35:30 )

Con il BT dovresti vedere BT00 e BT01 con localizzazione attiva, si la soluzione dovrebbe essere di spegnerne uno come suggerito e dip diversi.
La lettura di una percentuale del SOC al posto della tensione dipende dal tuo firmware sul monitor removibile.
Per il datalogger se hai fatto una registrazione errata devi utilizzare il portale DessMonitor cancellare il device e in un altra pagina anche il seriale.

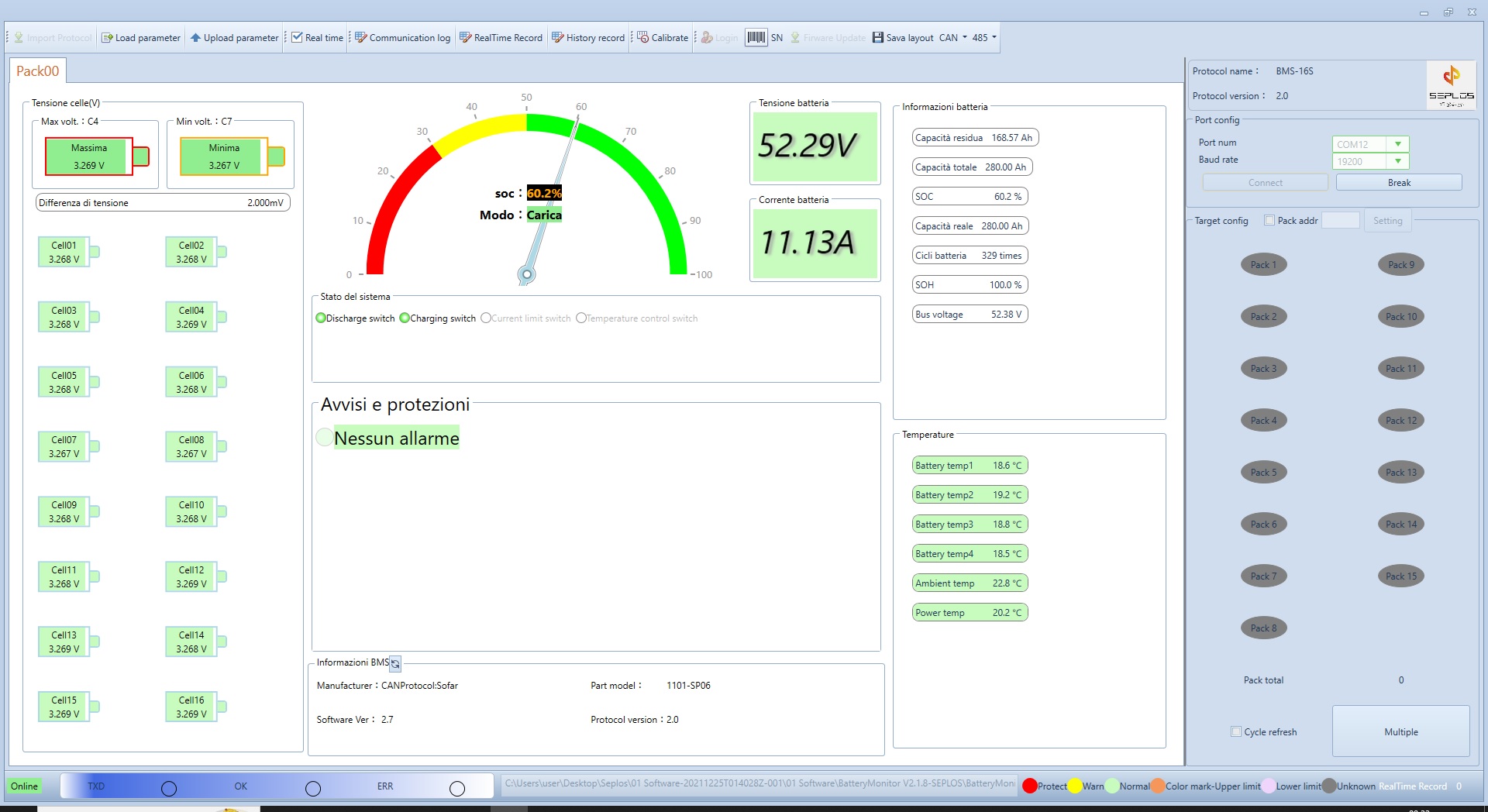

Ora che hai il cavo collegato l'inverter rileva dal BMS la tensione massima e minima di scarica, durante il fine carica la corrente si abbassa a 10A e poi ritorna automaticamente al valore che hai impostato

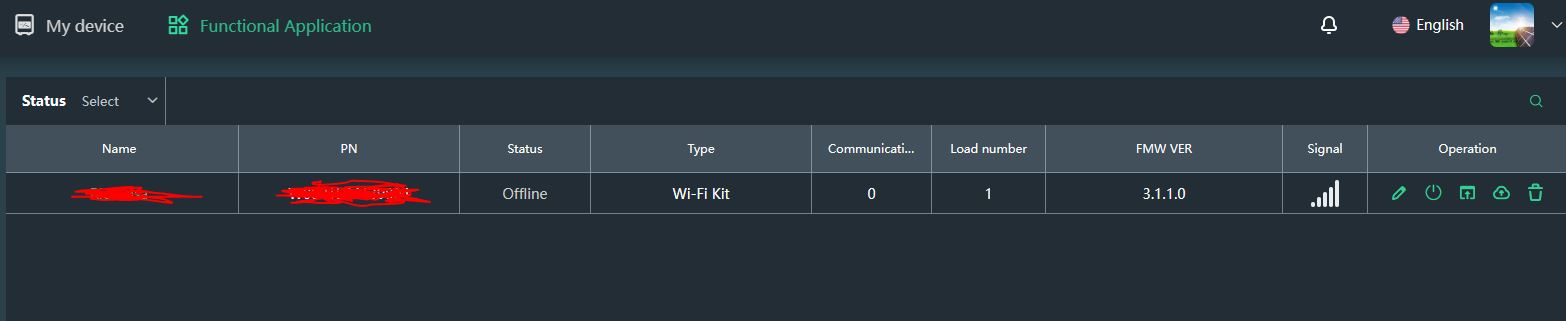

Immagine Allegata: DessMonitor.JPG


se il Seplos è il V3 i dip switch sono puramente decorativi, tappa buco, non hanno nessuna funzione.

Se è il V2 ci sono 2 differenti configurazioni.

I°) Master dip switch 5 ON, Slave dip switch 1 ON e l'inverter vede la capacità totale e connettendoti a BT00 li vedi tutti e due, ma non puoi collegarti con il PC.

II°) Master dip switch 1 ON, Slave dip switch 2 ON, l'inverter vede solo la capacità del Master e per collegarti dei puntare o a BT00 o a BT01 e puoi collegarti con il PC e vedere sia il Master che lo Slave.
