CITAZIONE (epry, 13/12/2014 07:42:47 )

Per i pulsanti ti consiglio il metodo HIGH LOW

// Codice 3 pulsanti

#include <LiquidCrystal.h>
#include <Wire.h>

const byte pmode   = 8; // pin digitali. metodo HIGH, LOW,
const byte up     = 9;
const byte dw     = 10;

void setup() {
	  pinMode(pmode,  INPUT_PULLUP); // Imposta il Pin come ingresso e attiva la resistenza interna di PullUp.
	  pinMode(up,   INPUT_PULLUP);
	  pinMode(dw,   INPUT_PULLUP);
}

void loop(){
  val = digitalRead(pmode);
  if (val == LOW) { delay(1000); esegui istruzioni;}

		val = digitalRead(up);
		if (val == LOW) { delay(1000); esegui istruzioni;}

			val = digitalRead(dw);
			if (val == LOW) { delay(1000); esegui istruzioni;}
}

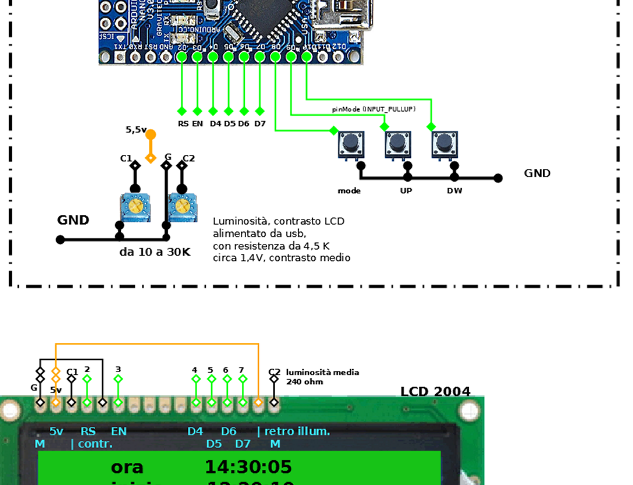

Immagine Allegata: 140907_pullup.png


CITAZIONE (sabin, 13/12/2014 09:00:56 )

CITAZIONE (epry, 13/12/2014 07:42:47 )

ok e per inserire un sensore livello liquidi e acqua come questo LINK
che mi comanda un altro reale come devo fare? mi servirebbe la modifica del listato anche.
un grazie in anticipo per la disponibilità

Non so come lavora quel sensore.
Se simula un interruttore on/off lo puoi usare come i pulsanti.
Altrimenti dopo che ti arriva, vedi con un tester, le condizioni senza acqua, con acqua

CITAZIONE (SUPERMAU, 13/12/2014 09:34:57 )

Il galleggiante esiste anche nella versione ad angolo e dalla Cina costa molto meno:

LINK

LINK


CITAZIONE

CITAZIONE

per voi è uno spasso per me devo incominciare a capire il linguaggio di programmazione che ancora non ho capito un tubo.
io le uniche programmazioni che ho fatto sono state su PLC, mi disegnavo il circuito di bassa potenza poi lo convertivo in linguaggio logico e poi lo digitavo tutto sul PLC, tutto questo a mano senza aiuto di computer.

ora devo incominiciare a capire i vari passaggi di programmazione e i punti da dove incominciare a fare la logica da programmare. anche se già c'è tutta la logia del sensore di temperatura devo capi il resto della logica per il galleggiante come scriverla e dove inserirla sulla vecchia logica.

CITAZIONE (calcola, 13/12/2014 11:10:07 )

sono nuovamente qua ho trovato un po' di guide dove spiega l'arduino ed ora ho il dubbio sullo schema di collegamento che ha postato in questa discussione e spero mi aiutate a capirci qualcosa.
il sensore di temperatura ds18b20 perché è collegato come entrata digitale 12? non dovrebbe essere collegato nell'ingresso analogico?
nell'ingresso digitale si ha un ingresso o uscita di segnale mentre in quello analogico il segnale varia da 0 a 5v quindi così si può misurare la temperatura visto che il sensore varierà la sua resistenza in base alla temperatura.

correggete la mia opinione

CITAZIONE (epry, 24/01/2015 16:57:38 )

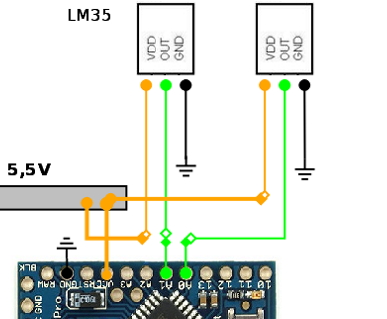

Immagine Allegata: LM35_schema.jpg


Il DS18B20 è un sensore digitale su bus 1wire, quindi "parla" in digitale con il mcirocontrollore; da una brevissima ricerca su internet:

The DS18B20 digital thermometer provides 9-bit to 12-bit Celsius temperature

measurements and has an alarm function with nonvolatile user-programmable

upper and lower trigger points. The DS18B20 communicates over a 1-Wire® bus

that by definition requires only one data line (and ground) for communication

with a central microprocessor. It has an operating temperature range of -55°C

to +125°C and is accurate to ±0.5°C over the range of -10°C to +85°C.

In addition, the DS18B20 can derive power directly from the data line

("parasite power"), eliminating the need for an external power supply.



Each DS18B20 has a unique 64-bit serial code, which allows multiple DS18B20s

to function on the same 1-Wire bus. Thus, it is simple to use one microprocessor

to control many DS18B20s distributed over a large area.

Specified Operating Temperature Range: TMIN to T MAX

(Note 2)

LM35, LM35A −55˚C to +150˚C

LM35C, LM35CA −40˚C to +110˚C

LM35D 0˚C to +100˚C

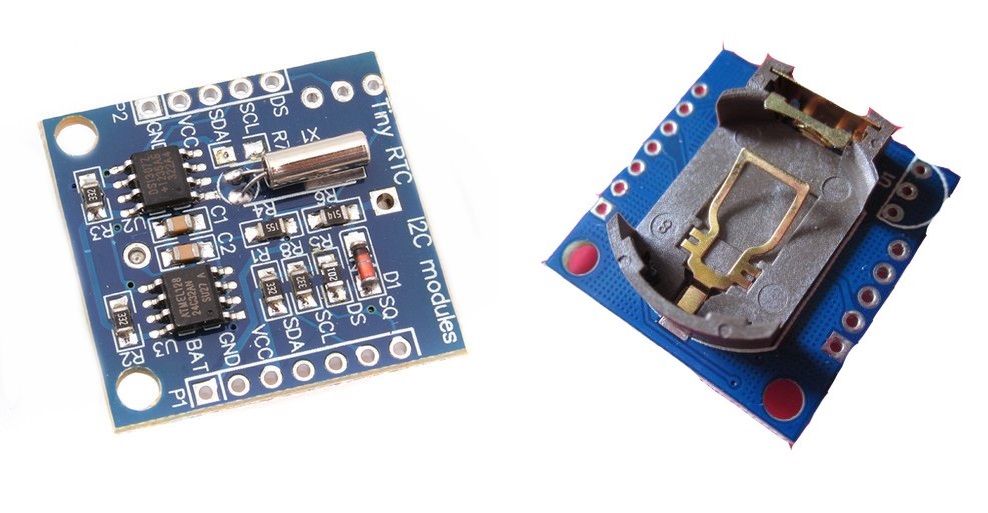

Suggerimento, nel modulo cinese dell'RTC con bus I2C vi è un alloggiamento per la sonda termica DS18B20 o DS18S20, la resistenza è già inclusa nel pcb, è sufficiente collegare il pin DS dell'RTC ad un ingresso digitale ed aggiungere al software il seguente codice:

RTC_DS1307 RTC;
OneWire ds(2); //pin digitale al quale collego DS

void setup()
{
RTC.begin();
}

void loop(){

byte i;
byte present = 0;
byte numero = 0;
byte type_s;
byte data[12];
byte addr[8];
float celsius;

if ( !ds.search(addr)) {
ds.reset_search();
delay(250);
return;
}
if (OneWire::crc8(addr, 7) != addr[7]) {
Serial.println("CRC is not valid!");
return;
}
switch (addr[0]) {
case 0x10:
type_s = 1;
break;
case 0x28:
type_s = 0;
break;
case 0x22:
type_s = 0;
break;
default:
return;
}
ds.reset();
ds.select(addr);
ds.write(0x44,1);
delay(750); // pausa per la lettura delle sonde


present = ds.reset();
ds.select(addr);
ds.write(0xBE);

for ( i = 0; i < 9; i++) {
data[i] = ds.read();
}

unsigned int raw = (data[1] << 8) | data[0];
if (type_s) {
raw = raw << 3; // 9 bit resolution default
if (data[7] == 0x10) {
// count remain gives full 12 bit resolution
raw = (raw & 0xFFF0) + 12 - data[6];
}
}
else {
byte cfg = (data[4] & 0x60);
if (cfg == 0x00) raw = raw << 3; // 9 bit resolution, 93.75 ms
else if (cfg == 0x20) raw = raw << 2; // 10 bit res, 187.5 ms
else if (cfg == 0x40) raw = raw << 1; // 11 bit res, 375 ms
// default is 12 bit resolution, 750 ms conversion time
}
celsius = (float)raw / 16.0;
Serial.print("Codice sonda =");
Serial.write(' ');
Serial.print(addr [1], DEC);
Serial.write(' ');
Serial.print("Nome sonda =");
Serial.write(' ');
numero = addr [1], DEC;
}

Immagine Allegata: 2zguexg.jpg


Ho un dubbio. Devo sostituire 4 sensori analogici di temperatura LM35 con i digitali DS18B20. Mi sono stufato delle oscillazioni e imprecisioni dei sensori analogici, che tramite codice sono riuscito a stabilizzarli parecchio.
Il mio dubbio è. Dato che li ho collegati nello stesso filo, e visto che la sequenza di lettura è data dal seriale che ogni sensore ha, e dunque per capire la sequenza li devo collegare ad Arduino, mi viene un dubbio.
Se ad esempio il sensore n°2 non è rilevato perchè è rotto o per problemi di collegamento, i sensori 3 e 4 diventeranno 2 e 3?

CITAZIONE
