Scusate l'ignoranza ma ho dei dubbi su come collegare uno schermo che mi misura voltz e ampere.
Volevo collegarlo all'uscita del pannello prima del regolatore in modo da vedere i voltz che produce il pannello e gli ampere.
Il display posso usarlo fino 10 A quindi il pannello è da 70 w e dovrebbe essere ok.
Ha 3 fili ....il centrale + poi il giallo IN e il nero COM nessuno sa aiutarmi??? |
|
| |
Luca450Mhz
| Inviato il: 10/09/2014 11:10:35
|
Ciao,
la misura della tensione si fa in Volt, e non voltz.
Io ti consiglierei di collegare lo strumento tra regolatore e batteria. Questo perché in alcune fasi la corrente che effettivamente viene immessa nella batteria non è il 100% della corrente prodotta dai pannelli. In questo modo hai la misura reale della potenza immessa nella batteria; altrimenti avrai solamente una indicazione della potenza prodotta dai pannelli (se usi un regolatore PWM e pannelli da 18/36 celle è un dato poco significativo, dato che parte di quella potenza rimane inutilizzata).
Per lo schema di collegamento non posso esserti d'aiuto.. magari se riesci a postare una foto dello strumento sarebbe meglio
Modificato da Luca450Mhz - 10/09/2014, 11:38:21
---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...
|
| | |
satomino
| Inviato il: 10/09/2014 11:28:14
|
CITAZIONE (Luca450Mhz, 10/09/2014 11:10:35 )
Ciao,
la misura della tensione si fa in Volt, e non voltz.
Io di consiglierei di collegare lo strumento tra regolatore e batteria. Questo perché in alcune fase la corrente che effettivamente viene immessa nella batteria non è il 100% della corrente prodotta dai pannelli. In questo modo hai la misura reale della potenza immessa nella batteria; altrimenti avrai solamente una indicazione della potenza prodotta dai pannelli (se usi un regolatore PWM e pannelli da 18/36 celle è un dato poco significativo, dato che parte di quella potenza rimane inutilizzata).
Per lo schema di collegamento non posso esserti d'aiuto.. magari se riesce a postare una foto dello strumento sarebbe meglio
Scusami volt.......
La foto la metto subito

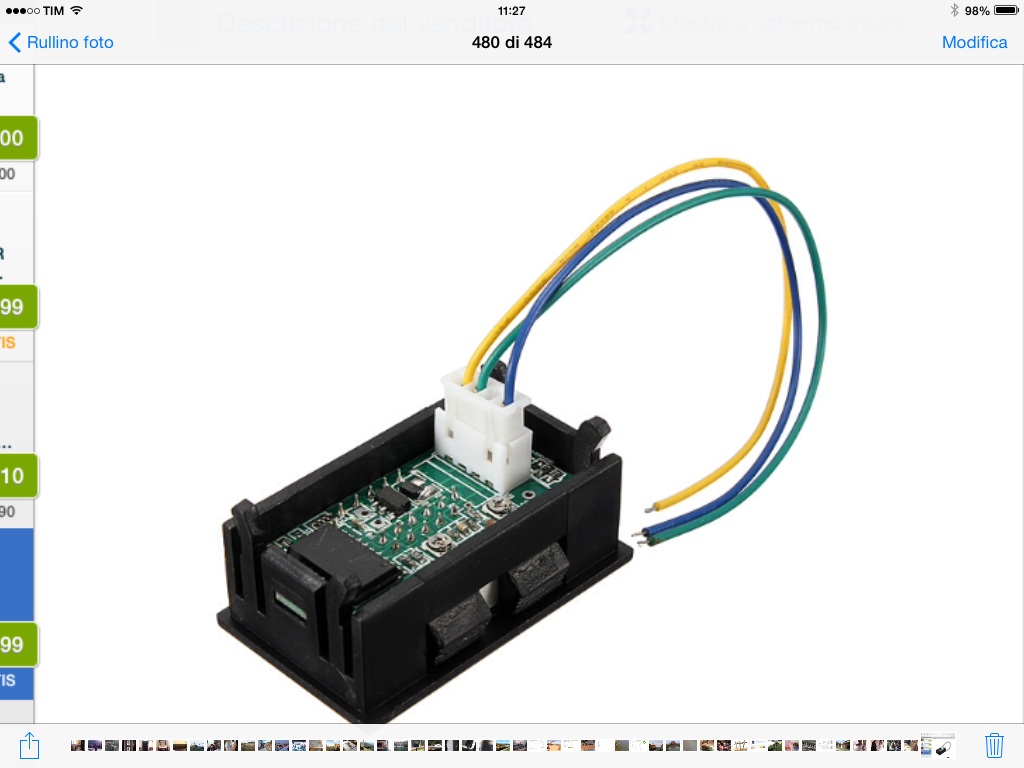

Immagine Allegata: image.jpg
|
| | |
satomino
| Inviato il: 10/09/2014 12:25:43
|
CITAZIONE (satomino, 10/09/2014 11:28:14 )
CITAZIONE (Luca450Mhz, 10/09/2014 11:10:35 ) Ciao,
la misura della tensione si fa in Volt, e non voltz.
Io di consiglierei di collegare lo strumento tra regolatore e batteria. Questo perché in alcune fase la corrente che effettivamente viene immessa nella batteria non è il 100% della corrente prodotta dai pannelli. In questo modo hai la misura reale della potenza immessa nella batteria; altrimenti avrai solamente una indicazione della potenza prodotta dai pannelli (se usi un regolatore PWM e pannelli da 18/36 celle è un dato poco significativo, dato che parte di quella potenza rimane inutilizzata).
Per lo schema di collegamento non posso esserti d'aiuto.. magari se riesce a postare una foto dello strumento sarebbe meglio
Scusami volt.......
La foto la metto subito
Immagine Allegata: image.jpg
|
| | |
lasalute
| Inviato il: 10/09/2014 12:59:36
|
Quel strumento misura al massimo 10A. Sei sicuro che la corrente non possa essere più alta?
---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa ...
|
| | |
satomino
| Inviato il: 10/09/2014 13:37:39
|
CITAZIONE (lasalute, 10/09/2014 12:59:36 )
Quel strumento misura al massimo 10A. Sei sicuro che la corrente non possa essere più alta?
Si il pannello massimo fà 3.8 A |
| | |
satomino
| Inviato il: 10/09/2014 18:15:36
|
CITAZIONE (satomino, 10/09/2014 13:37:39 )
CITAZIONE (satomino, 10/09/2014 11:28:14 ) CITAZIONE (Luca450Mhz, 10/09/2014 11:10:35 ) Ciao,
la misura della tensione si fa in Volt, e non voltz.
Io di consiglierei di collegare lo strumento tra regolatore e batteria. Questo perché in alcune fase la corrente che effettivamente viene immessa nella batteria non è il 100% della corrente prodotta dai pannelli. In questo modo hai la misura reale della potenza immessa nella batteria; altrimenti avrai solamente una indicazione della potenza prodotta dai pannelli (se usi un regolatore PWM e pannelli da 18/36 celle è un dato poco significativo, dato che parte di quella potenza rimane inutilizzata).
Per lo schema di collegamento non posso esserti d'aiuto.. magari se riesce a postare una foto dello strumento sarebbe meglio
Scusami volt.......
La foto la metto subito
Ho provato a collegarlo prendendo il positivo dal pannello ....il negativo dalla batteria in entrata sul giallo IN e poi ho portato il COM al negativo del pannello
Misura solo i volt ma non gli ampere!!!!! |
| | |
lasalute
| Inviato il: 10/09/2014 20:25:55
|
Il collegamento che hai descritto a parole sembra giusto. Sei sicuro che ci sia carico?
---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa ...
|
| | |
satomino
| Inviato il: 10/09/2014 21:08:16
|
CITAZIONE (lasalute, 10/09/2014 20:25:55 )
Il collegamento che hai descritto a parole sembra giusto. Sei sicuro che ci sia carico?
Domani provo con il sole.....comunque mettendo il tester mi dava 0,25 A ( erano le 19 )...qualcosa quindi doveva misurare |
| | |
satomino
| Inviato il: 10/09/2014 21:20:54
|

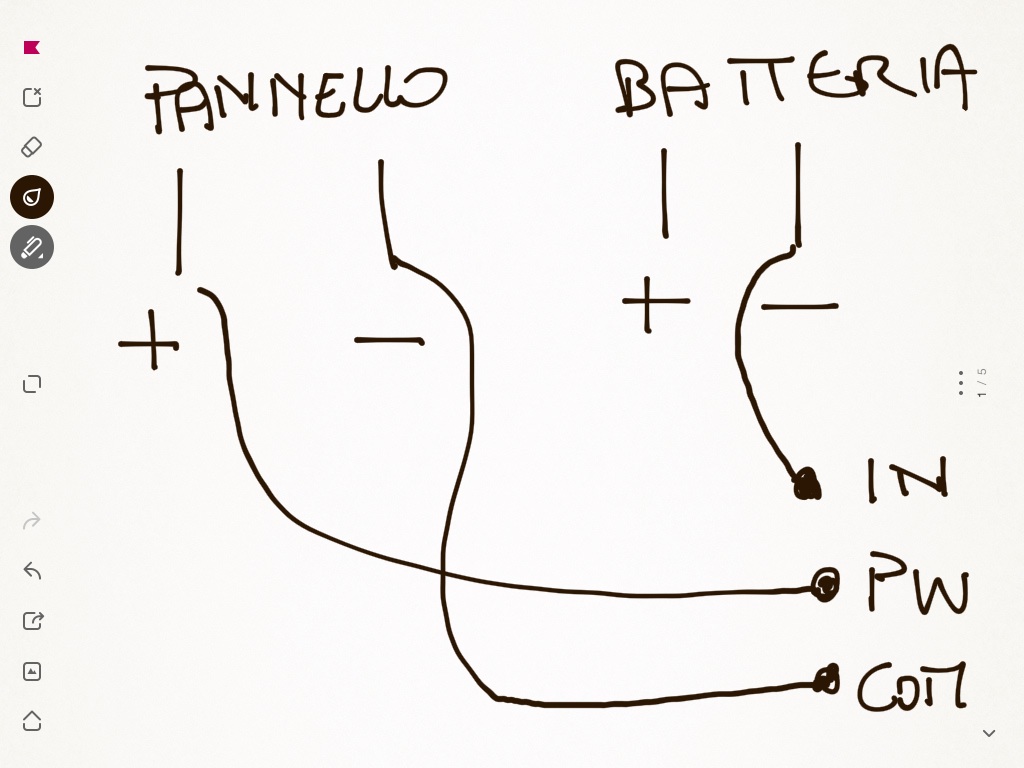

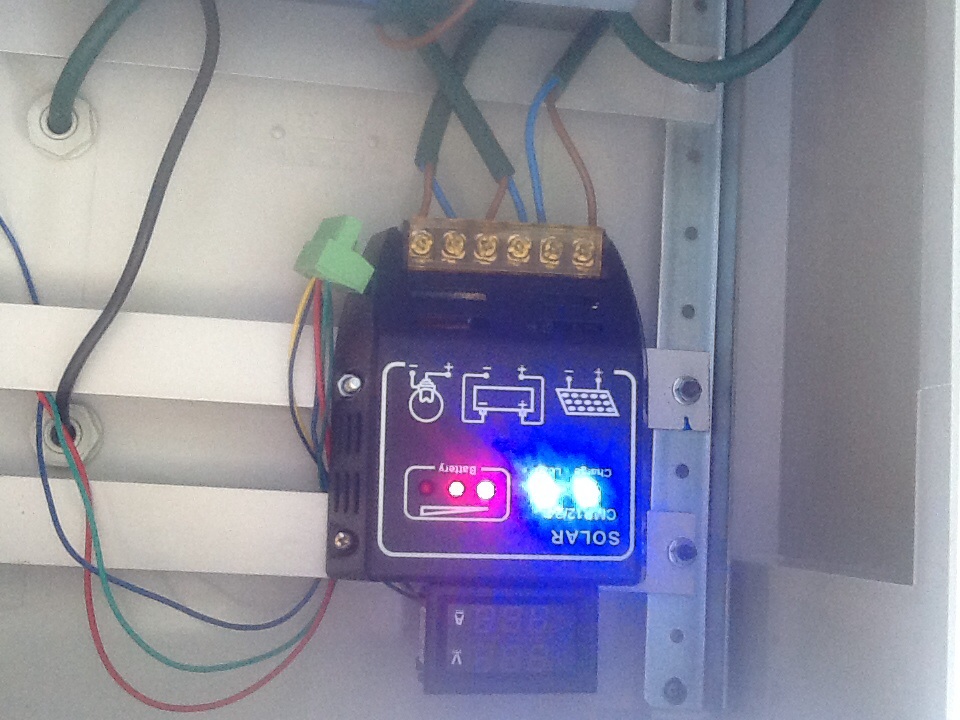

Ho collegato come in foto
Immagine Allegata: image.jpg
|
| | |
lasalute
| Inviato il: 11/09/2014 07:20:57
|
Ti manca il collegamento tra il + del pannello e il + batteria.
---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa ...
|
| | |
satomino
| Inviato il: 11/09/2014 15:10:28
|
Riformulo la domanda forse io non mi sono fatto capire
Allora dove mi devo attaccare se voglio vedere volt e ampere con l'oggetto in questione ?
Allego foto

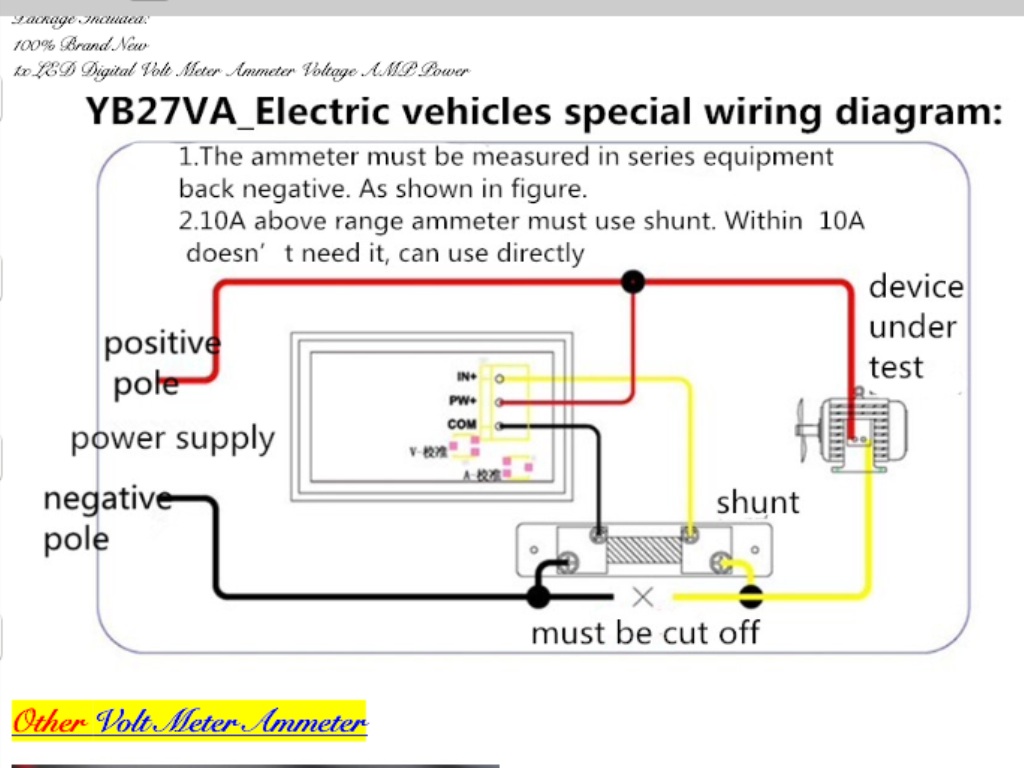

Immagine Allegata: image.jpg
|
| | |
Luca450Mhz
| Inviato il: 11/09/2014 15:44:10
|
CITAZIONE (satomino, 11/09/2014 15:10:28 )
Riformulo la domanda forse io non mi sono fatto capire
Allora dove mi devo attaccare se voglio vedere volt e ampere con l'oggetto in questione ?
Allego foto
Io penso che abbiamo capito. Nella prova che hai fatto, della quale hai allegato lo schema, manca il collegamento dei poli positivi, come ti ha fatto notare lasalute.
Dato che la tua prova non ha funzionato, vorremmo sapere come hai collegato i poli positivi, dato che nello schema hai omesso questo dettaglio.
Cmq guardando lo schema, dobbiamo immaginare il motore, l'utilizzatore, rappresentato dal regolatore di carica.
Quindi:
PWM+ collegato al + del pannello
COM: negativo pannello
IN+: al positivo ingresso pannello del regolatore
al polo negativo ingresso pannello porti il meno del regolatore.
Cmq lo schema si capisce meglio utilizzando lo shunt..
---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...
|
| | |
satomino
| Inviato il: 11/09/2014 16:04:44
|
CITAZIONE (lasalute, 11/09/2014 15:44:10 )
Ti manca il collegamento tra il + del pannello e il + batteria.
I + non li ho collegati .....non ho idea di come collegarli |
| | |
Luca450Mhz
| Inviato il: 11/09/2014 16:05:25
|
Sembrerebbe debba essere collegato al polo negativo..
Ma tu hai lo shunt oppure no?
---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...
|
|
| | |
|
